电气插头连接件激光打码非标设计
图纸描述

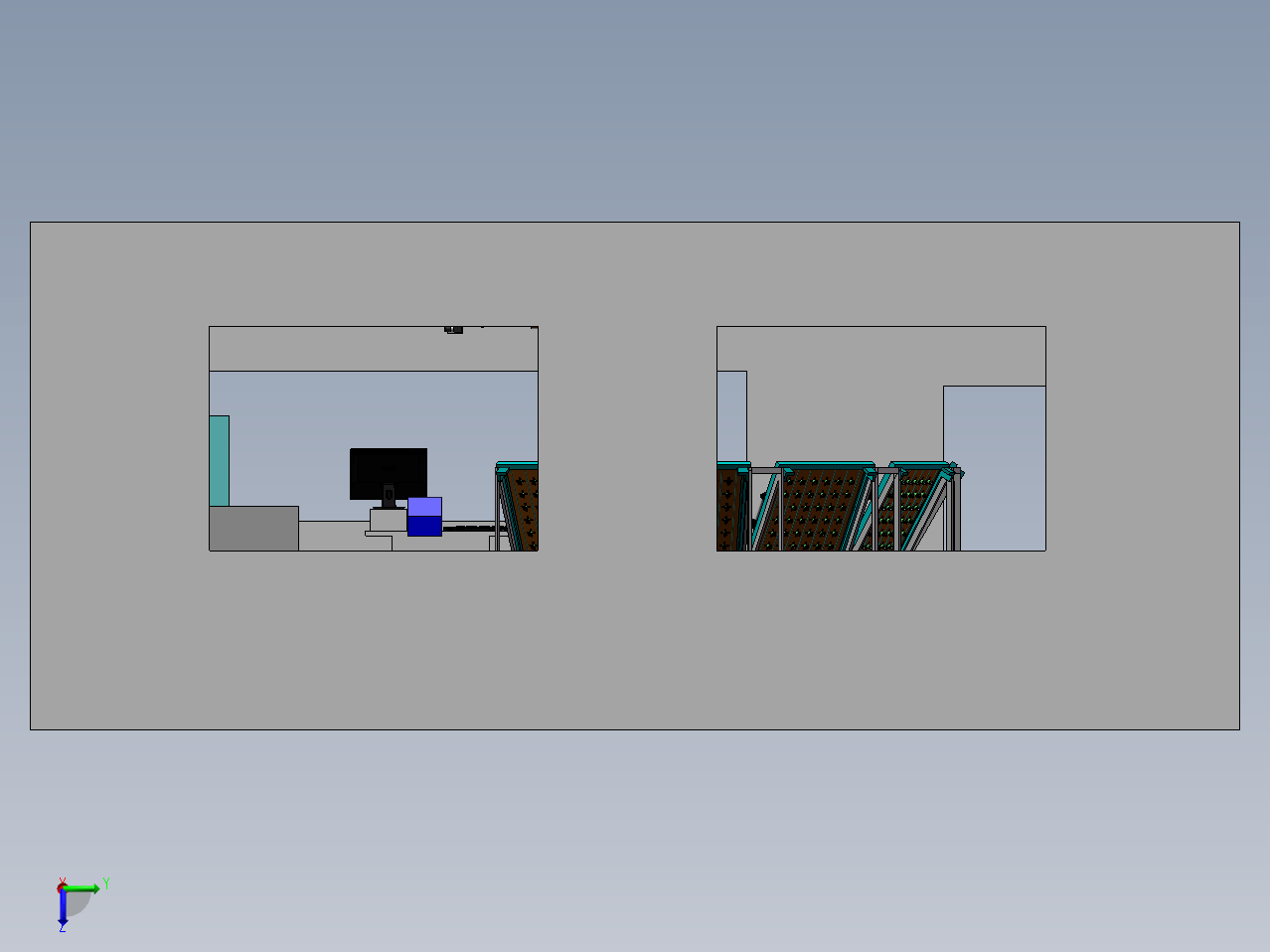

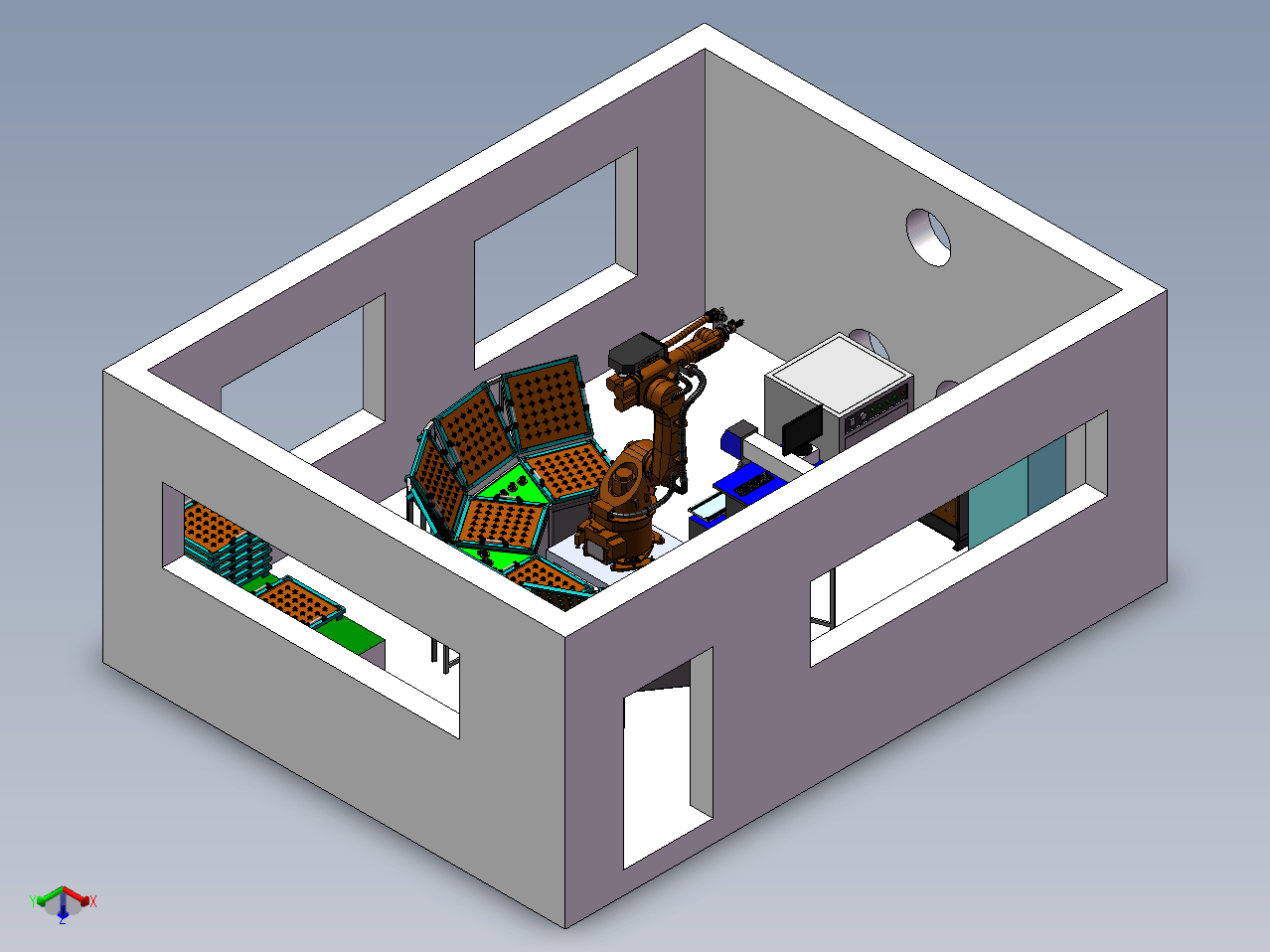

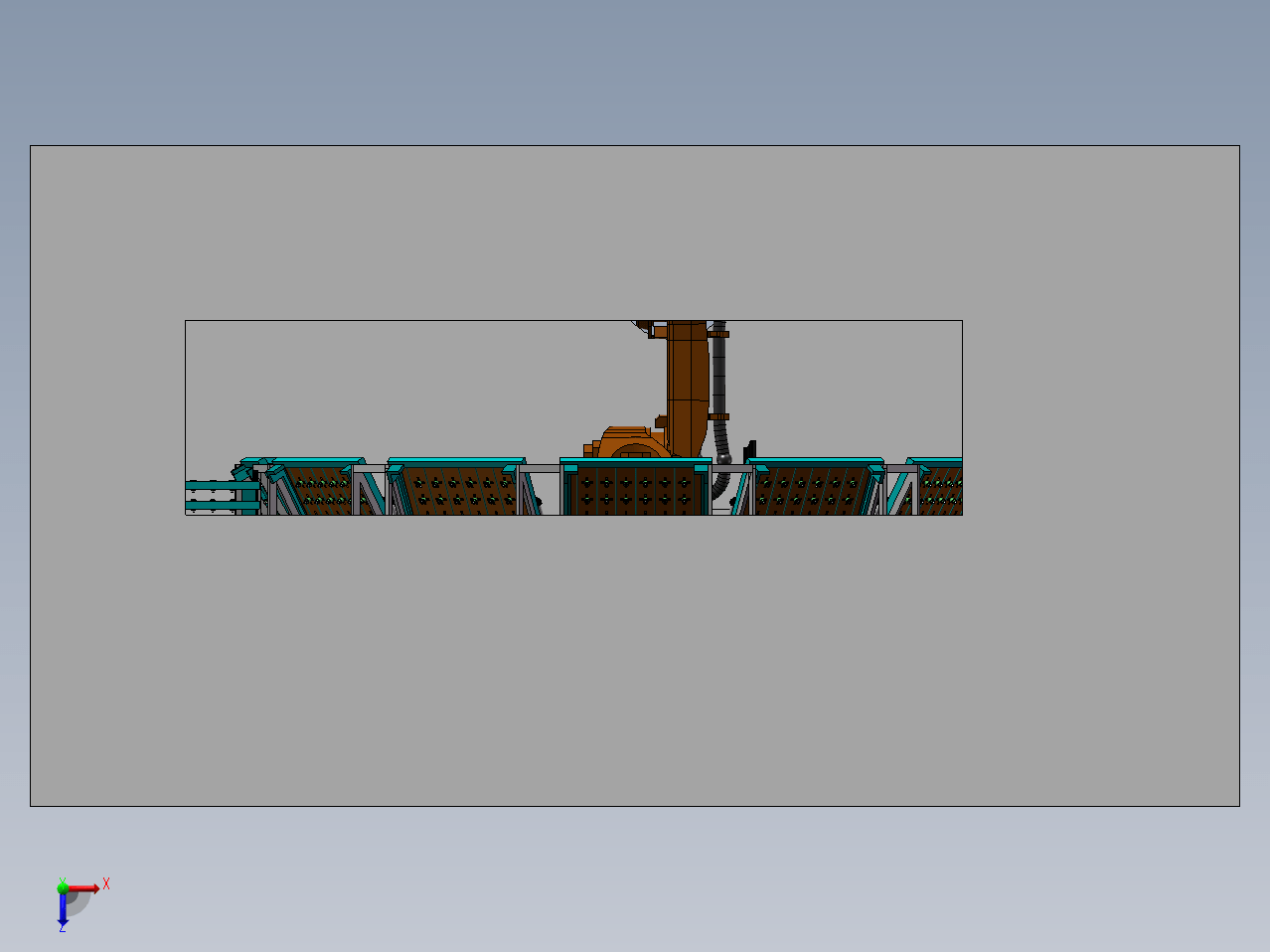

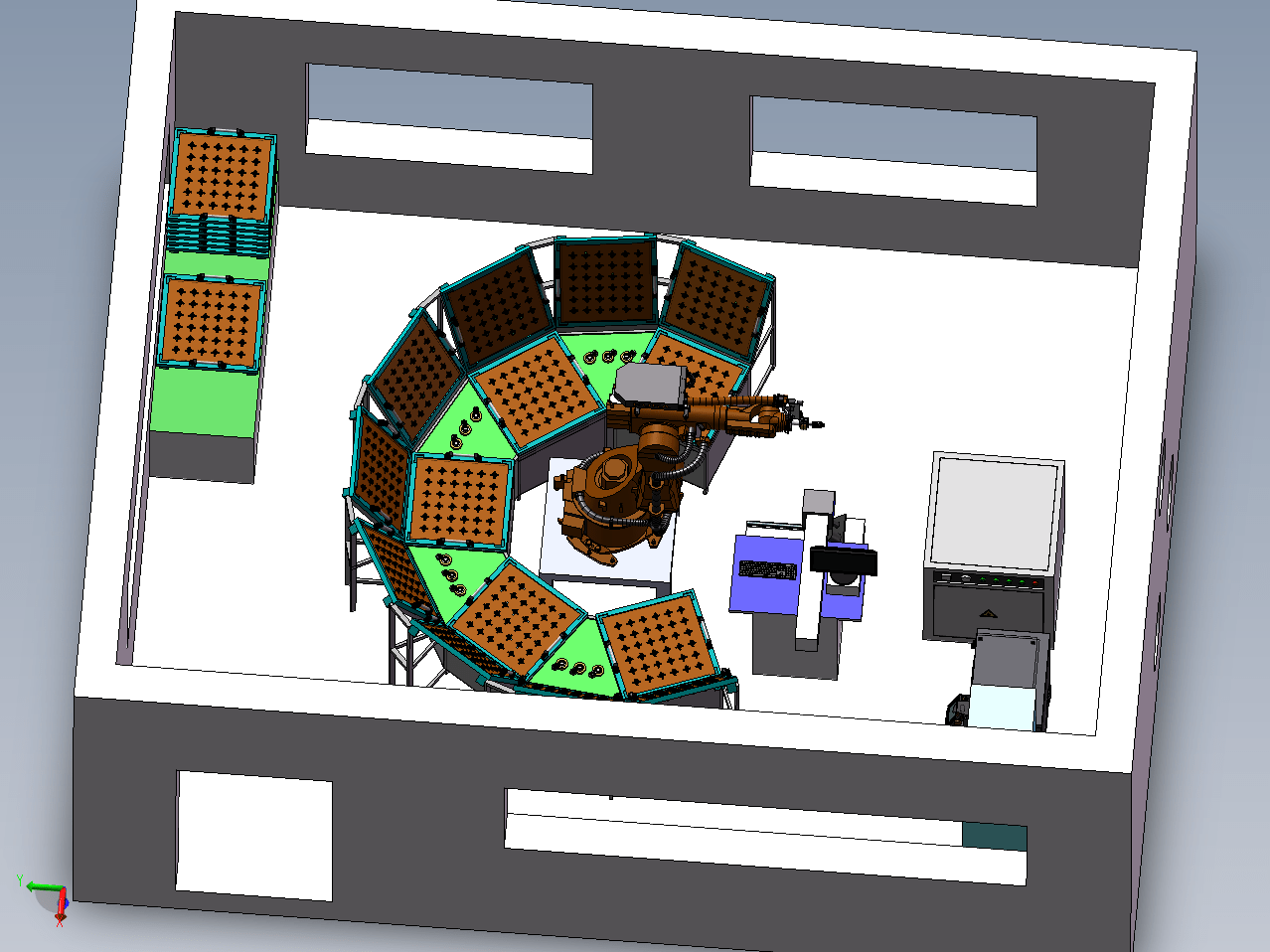

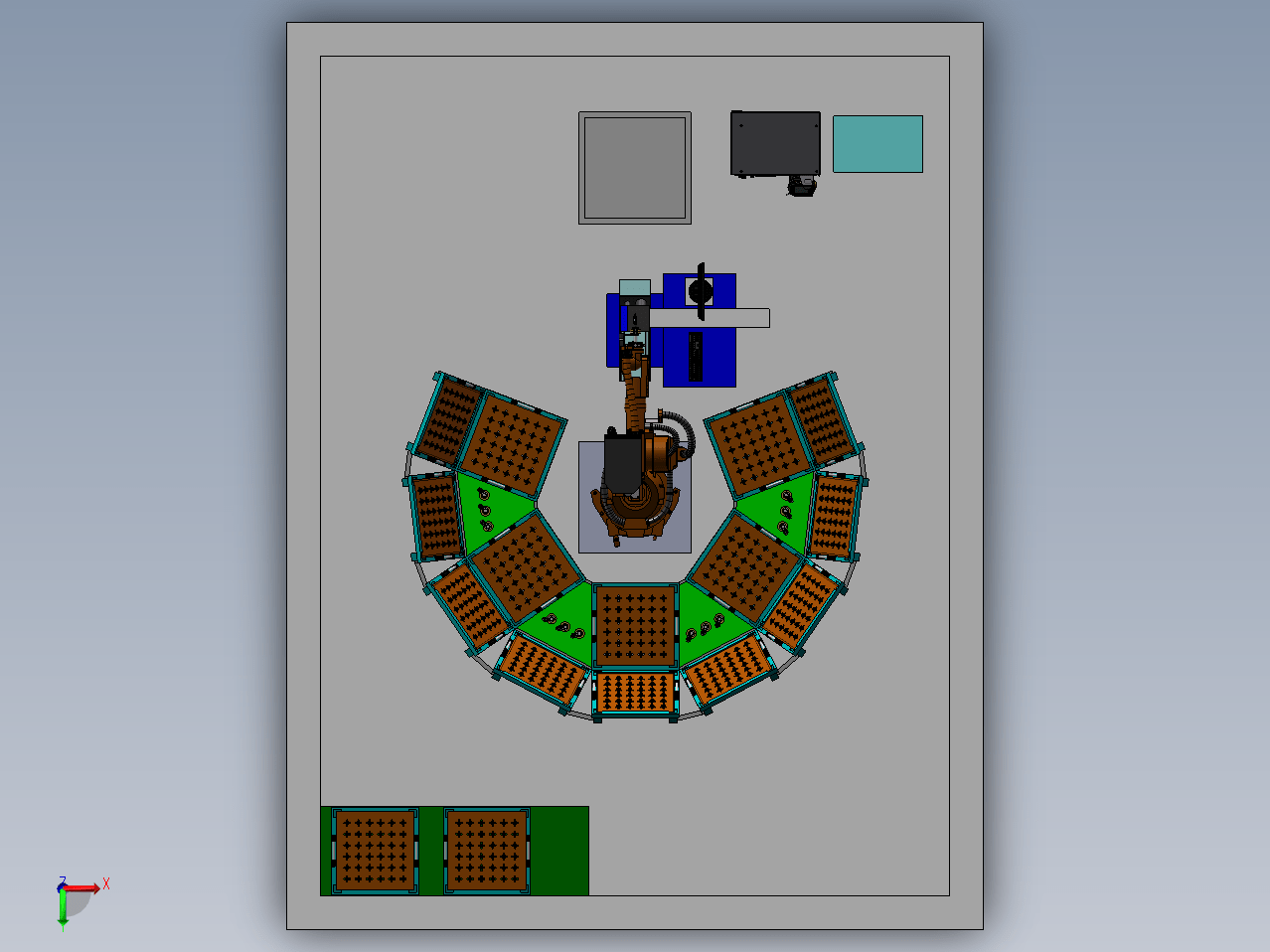

机器人代替人工激光打码方案,最小的空间最大的工作量,尽量减少劳动力,使得电气航空插头连接件品种多,人工打码繁琐,换机器人大大减轻工人操作左到右依次是托盘整理平台 、机器人码垛工装平台、机器人、激光打码器、水箱、KUKA控制柜、电气控制柜,房间布局5000X7000 从下到上是托盘整理平台 机器人码垛工装平台 机器人 激光打码器 水箱 KUKA控制柜 电气控制柜。
下载需要22金币 推广可免费下载
立即下载 收藏
