灯珠装配设备、LED灯珠全自动装配设备
图纸描述

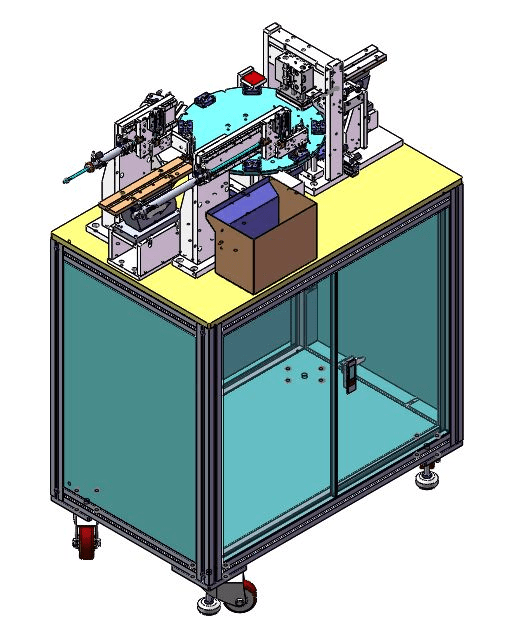

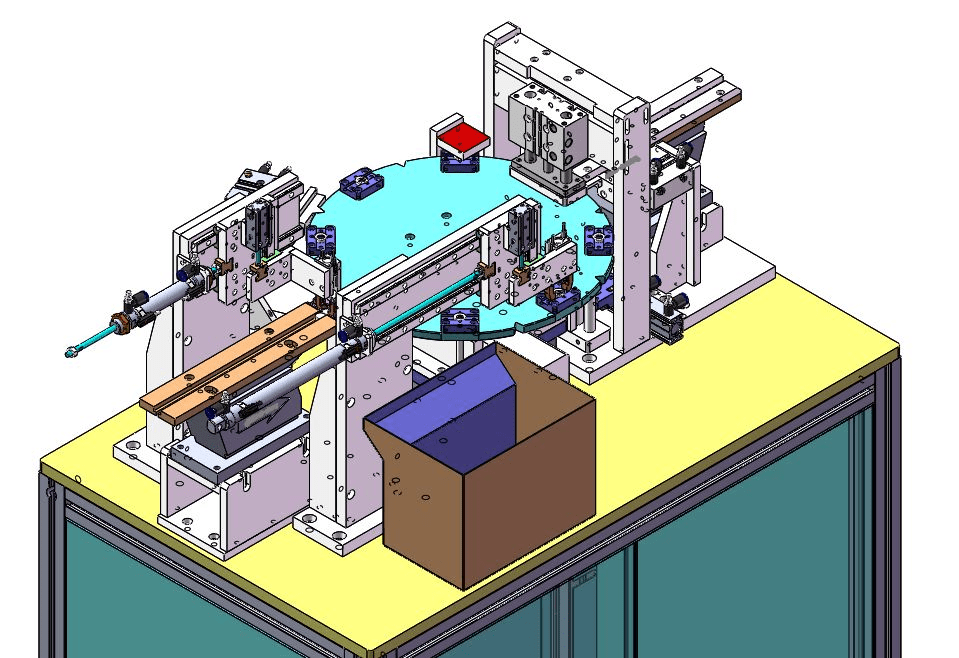

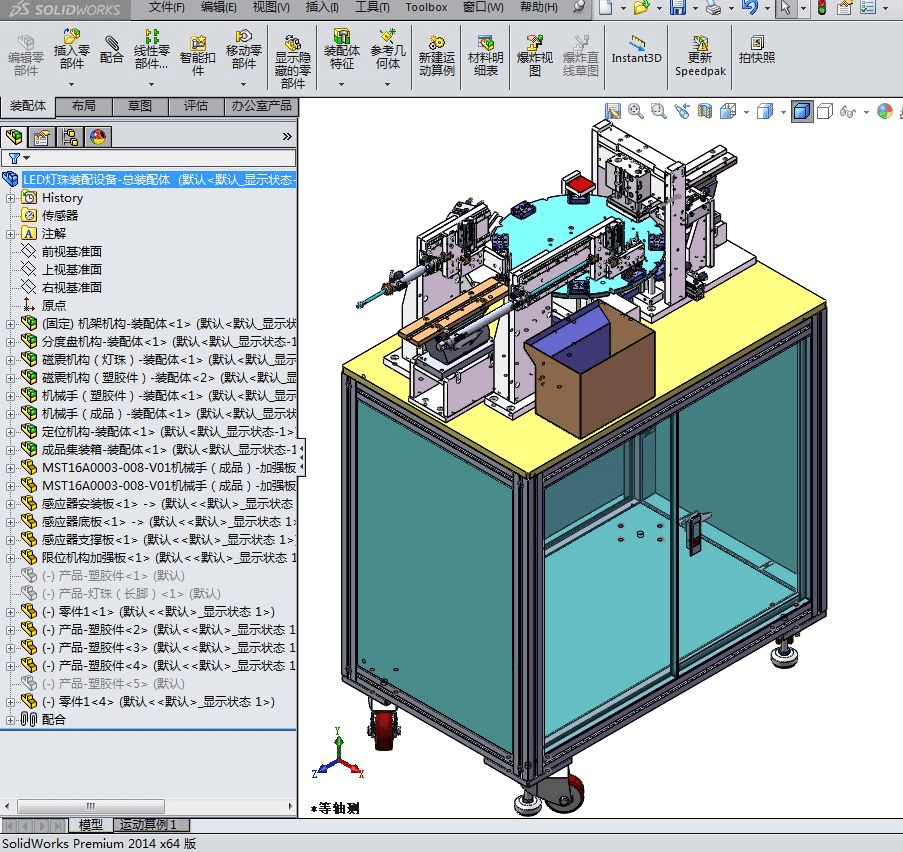

灯珠装配设备、LED灯珠全自动装配设备图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小27.0M，共计149个文件，包含3D图纸，图纸主格式为sldprt、sldasm、STEP，使用Solidworks 201软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。LED灯珠全自动装配设备：1.震动盘上料；2.转盘分工位；3.PLC智能控制。
下载需要32金币 推广可免费下载
立即下载 收藏
图纸信息
作者
奔跑在晨曦
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1.sldprt | 110.0K |
| 2 | 2.sldprt | 58.5K |
| 3 | CKT-CDU16x30-活塞杆.SLDPRT | 208.0K |
| 4 | CKT-CDU16x30-缸体.SLDPRT | 507.0K |
| 5 | CKT-CDU16x30-螺母.SLDPRT | 179.5K |
| 6 |  LED灯珠装配设备-总装配体.SLDASM | 3.42M |
| 7 | MGPM20-30_0_0_0_.SLDASM | 235.5K |
| 8 | MST16A0003-001-V01分度盘机构-塑胶件载具-45钢.SLDPRT | 342.0K |
| 9 | MST16A0003-002-V01机械手（成品）-滑块板-竖-AL6061.SLDPRT | 304.0K |
| 10 | MST16A0003-003-V01机械手（塑胶件）-气缸垫块-AL6061.SLDPRT | 249.5K |
| 11 | MST16A0003-004-V01分度盘机构-转盘-45钢.SLDPRT | 595.5K |
| 12 | MST16A0003-005-V01机械手（塑胶件）-滑块板A-AL6061.SLDPRT | 435.5K |
| 13 | MST16A0003-006-V01机械手（成品）-横板-AL6061.SLDPRT | 382.5K |
| 14 | MST16A0003-007-V01机械手（塑胶件）-立板-AL6061.SLDPRT | 305.5K |
| 15 | MST16A0003-008-V01机械手（成品）-加强板-AL6061.SLDPRT | 241.5K |
| 16 | MST16A0003-009-V01机械手（成品）-底板-AL6061.SLDPRT | 287.0K |
| 17 | MST16A0003-010-V01机械手（塑胶件）-底板-AL6061.SLDPRT | 284.5K |
| 18 | MST16A0003-011-V01机械手（塑胶件）-爪子气缸固定块-AL6061.SLDPRT | 250.0K |
| 19 | MST16A0003-012-V01机械手（塑胶件）-滑块板B-AL6061.SLDPRT | 316.0K |
| 20 | MST16A0003-013-V01机械手（塑胶件）-横板-AL6061.SLDPRT | 351.5K |
| 21 | MST16A0003-014-V01磁震机构（塑胶件）-限位块固定座-AL6061.SLDPRT | 281.0K |
| 22 | MST16A0003-015-V01磁震机构（塑胶件）-限位块-AL6061.SLDPRT | 339.0K |
| 23 | MST16A0003-016-V01磁震机构（塑胶件）-导条A-AL6061.SLDPRT | 223.5K |
| 24 | MST16A0003-017-V01磁震机构（塑胶件）-导条B-AL6061.SLDPRT | 261.5K |
| 25 | MST16A0003-018-V01磁震机构（灯珠）-磁震调节板A-45钢.SLDPRT | 288.5K |
| 26 | MST16A0003-019-V01磁震机构（塑胶件）-磁震调节板B-45钢.SLDPRT | 312.0K |
| 27 | MST16A0003-020-V01磁震机构（塑胶件）-底板-AL6061.SLDPRT | 308.5K |
| 28 | MST16A0003-021-V01分度盘机构-立板-AL6061.SLDPRT | 253.0K |
| 29 | MST16A0003-021-V01分度盘机构-面板-AL6061.SLDPRT | 296.5K |
| 30 | MST16A0003-023-V01分度盘机构-底板-AL6061.SLDPRT | 260.5K |
| 31 | MST16A0003-024-V01磁震机构（灯珠）-压条-AL6061.SLDPRT | 212.0K |
| 32 | MST16A0003-025-V01磁震机构（灯珠）-磁震调节板B-45钢.SLDPRT | 311.0K |
| 33 | MST16A0003-026-V01磁震机构（灯珠）-推块气缸固定板-AL6061.SLDPRT | 307.5K |
| 34 | MST16A0003-027-V01磁震机构（灯珠）-导条A-45钢.SLDPRT | 319.5K |
| 35 | MST16A0003-027-V01磁震机构（灯珠）-顶升板-45钢.SLDPRT | 609.0K |
| 36 | MST16A0003-028-V01定位机构-导套固定板-AL6061.SLDPRT | 289.5K |
| 37 | MST16A0003-029-V01定位机构-竖板-AL6061.SLDPRT | 286.0K |
| 38 | MST16A0003-030-V01磁震机构（灯珠）-弯脚竖板-AL6061.SLDPRT | 313.5K |
| 39 | MST16A0003-031-V01磁震机构（灯珠）-弯脚横板-AL6061.SLDPRT | 311.5K |
| 40 | MST16A0003-032-V01磁震机构（灯珠）-下压气缸调节板-45钢.SLDPRT | 301.5K |
| 41 | MST16A0003-033-V01磁震机构（灯珠）-弯脚块盖板-AL6061.SLDPRT | 267.5K |
| 42 | MST16A0003-034-V01磁震机构（灯珠）-塑胶件压板-45钢.SLDPRT | 253.0K |
| 43 | MST16A0003-036-V01定位机构-底板-AL6061.SLDPRT | 283.5K |
| 44 | MST16A0003-037-V01磁震机构（灯珠）-加强筋-AL6061.SLDPRT | 248.0K |
| 45 | MST16A0003-038-V01磁震机构（灯珠）-顶升气缸安装板-45钢.SLDPRT | 307.5K |
| 46 | MST16A0003-039-V01磁震机构（灯珠）-气缸垫板-AL6061.SLDPRT | 269.0K |
| 47 | MST16A0003-040-V01磁震机构（灯珠）-推块-45钢.SLDPRT | 295.5K |
| 48 | MST16A0003-041-V01推针-铝.SLDPRT | 230.5K |
| 49 | 产品-塑胶件.SLDPRT | 292.0K |
| 50 | 产品-灯珠（长脚弯脚）.SLDPRT | 341.0K |
| 51 | 产品-灯珠（长脚）.SLDPRT | 334.0K |
| 52 | 内六角螺丝M4X20.SLDPRT | 363.5K |
| 53 | 分度盘机构-装配体.SLDASM | 497.5K |
| 54 | 定位机构-装配体.SLDASM | 361.0K |
| 55 | 导套-转盘.SLDPRT | 289.0K |
| 56 | 导轨-MGN 12C-导轨A.SLDPRT | 289.5K |
| 57 | 导轨-MGN 12C-导轨B.SLDPRT | 282.0K |
| 58 | 导轨（上银）MGN 12C-装配体A.SLDASM | 202.5K |
| 59 | 导轨（上银）MGN 12C-装配体B.SLDASM | 194.5K |
| 60 | 导轨（上银）MGN 12C-装配体C.SLDASM | 205.0K |
| 61 | 导轨（上银）MGN 12C-装配体D.SLDASM | 202.0K |
| 62 | 弯脚成型机构-弹簧-外径7，线径0.5.SLDPRT | 363.0K |
| 63 | 弯脚成型机构-装配体.SLDASM | 538.5K |
| 64 | 感应器MHZ2_D-M9N_BMG2-012.sldprt | 312.5K |
| 65 | 感应器安装板.SLDPRT | 243.5K |
| 66 | 感应器底板.SLDPRT | 221.5K |
| 67 | 感应器支撑板.SLDPRT | 238.5K |
| 68 | 成品集装箱-前侧封板-不锈钢.SLDPRT | 272.0K |
| 69 | 成品集装箱-底后封板-不锈钢.SLDPRT | 296.5K |
| 70 | 成品集装箱-装配体.SLDASM | 162.0K |
| 71 | 机架-侧封板-Q235.SLDPRT | 377.0K |
| 72 | 机架-底封板-Q235.SLDPRT | 376.5K |
| 73 | 机架-柜门（不带锁）-Q235.SLDPRT | 376.0K |
| 74 | 机架-柜门（带锁）-Q235.SLDPRT | 448.5K |
| 75 | 机架-铝型材40X40x1000-宽.SLDPRT | 487.5K |
| 76 | 机架-铝型材40X40x700-高.SLDPRT | 496.0K |
| 77 | 机架-铝型材40X40x920-长.SLDPRT | 450.5K |
| 78 | 机架-面板-45钢.SLDPRT | 376.5K |
| 79 | 机架机构-装配体.SLDASM | 1.01M |
| 80 | 机械手（塑胶件）-手指-45钢.SLDPRT | 254.0K |
| 81 | 机械手（塑胶件）-气缸固定块-AL6061.SLDPRT | 237.0K |
| 82 | 机械手（塑胶件）-浮动接头A-45钢.SLDPRT | 230.0K |
| 83 | 机械手（塑胶件）-浮动接头B-45钢.SLDPRT | 231.5K |
| 84 | 机械手（塑胶件）-装配体.SLDASM | 875.0K |
| 85 | 机械手（成品）-加强板-AL6061.SLDPRT | 250.0K |
| 86 | 机械手（成品）-装配体.SLDASM | 871.0K |
| 87 | 气动分度盘-145.SLDPRT | 662.0K |
| 88 | 气缸CKT-CDU16x30-装配体.SLDASM | 365.0K |
| 89 | 气缸（SMC）CDU10-15D-活塞杆.SLDPRT | 177.5K |
| 90 | 气缸（SMC）CDU10-15D-缸体.SLDPRT | 290.0K |
| 91 | 气缸（SMC）CDU10-15D-螺母.SLDPRT | 178.0K |
| 92 | 气缸（SMC）CDU10-15D-装配体.SLDASM | 266.5K |
| 93 | 气缸（SMC）MGPM12-20-密封螺丝.SLDPRT | 182.0K |
| 94 | 气缸（SMC）MGPM12-20-推块.SLDPRT | 183.0K |
| 95 | 气缸（SMC）MGPM12-20-缸体.SLDPRT | 246.5K |
| 96 | 气缸（SMC）MGPM12-20-装配体.SLDASM | 335.5K |
| 97 | 气缸（SMC）MGPM12-30-BODY.SLDPRT | 643.5K |
| 98 | 气缸（SMC）MGPM12-30-M-5P_MGP.SLDPRT | 255.0K |
| 99 | 气缸（SMC）MGPM12-30-ROD.SLDPRT | 328.5K |
| 100 | 气缸（SMC）MGPM12-30-磁感应开关M9N.SLDPRT | 211.5K |
| 101 | 气缸（SMC）MGPM12-30-装配体.SLDASM | 372.5K |
| 102 | 气缸（SMC）MGPM20-20-BODY.SLDPRT | 619.0K |
| 103 | 气缸（SMC）MGPM20-20-ROD.SLDPRT | 318.5K |
| 104 | 气缸（SMC）MGPM20-20-磁感应器M9N_MGP-Z.SLDPRT | 211.5K |
| 105 | 气缸（SMC）MGPM20-20-装配体(八分一气接头).SLDASM | 285.0K |
| 106 | 气缸（SMC）MHZL2-10D(11.2-19.2)-装配体.SLDASM | 467.0K |
| 107 | 气缸（SMC）MHZL2-10D-手指.SLDPRT | 255.0K |
| 108 | 气缸（SMC）MHZL2-10D-缸体.SLDPRT | 572.5K |
| 109 | 气缸（亚德客笔型可调）MAD-16x50-CS1-M-装配体.SLDASM | 430.0K |
| 110 | 气缸（亚德客）MA16x150-Body.SLDPRT | 235.5K |
| 111 | 气缸（亚德客）MA16x150-大螺母.SLDPRT | 171.0K |
| 112 | 气缸（亚德客）MA16x150-小螺母.SLDPRT | 163.0K |
| 113 | 气缸（亚德客）MA16x150-活塞杆.SLDPRT | 161.5K |
| 114 | 气缸（亚德客）MA16x150-磁感应开关CS1-M.SLDPRT | 210.5K |
| 115 | 气缸（亚德客）MA16x150-装配体.SLDASM | 380.0K |
| 116 | 气缸（笔型可调）MAD-16x50-大螺母.SLDPRT | 172.0K |
| 117 | 气缸（笔型可调）MAD-16x50-小螺母.SLDPRT | 163.0K |
| 118 | 气缸（笔型可调）MAD-16x50-感应开关CS1-M.SLDPRT | 230.5K |
| 119 | 气缸（笔型可调）MAD-16x50-活塞杆.SLDPRT | 168.0K |
| 120 | 气缸（笔型可调）MAD-16x50-缸体.SLDPRT | 279.5K |
| 121 | 电柜锁MS603-2R MS603-2W.SLDPRT | 560.5K |
| 122 | 直线导轨MGN 12C-导轨C.SLDPRT | 288.0K |
| 123 | 直线导轨MGN 12C-导轨D.SLDPRT | 293.0K |
| 124 | 直线导轨MGN 12C-滑块.SLDPRT | 353.5K |
| 125 | 磁震140-cheng.SLDPRT | 461.5K |
| 126 | 磁震机构（塑胶件）-装配体.SLDASM | 378.0K |
| 127 | 磁震机构（灯珠）-导杆-镀铬棒.SLDPRT | 204.5K |
| 128 | 磁震机构（灯珠）-导条B-45钢.SLDPRT | 349.5K |
| 129 | 磁震机构（灯珠）-导条C-45钢.SLDPRT | 367.5K |
| 130 | 磁震机构（灯珠）-导条C横板-AL6061.SLDPRT | 353.0K |
| 131 | 磁震机构（灯珠）-导条D-45钢.SLDPRT | 871.5K |
| 132 | 磁震机构（灯珠）-底板-AL6061.SLDPRT | 521.5K |
| 133 | 磁震机构（灯珠）-弯脚成型块-45钢.SLDPRT | 332.5K |
| 134 | 磁震机构（灯珠）-弯脚灯珠压块-45钢.SLDPRT | 178.5K |
| 135 | 磁震机构（灯珠）-挡块-45钢.SLDPRT | 541.0K |
| 136 | 磁震机构（灯珠）-浮动接头-45钢.SLDPRT | 233.0K |
| 137 | 磁震机构（灯珠）-灯珠小盖板-45钢.SLDPRT | 238.0K |
| 138 | 磁震机构（灯珠）-灯珠小盖板B-45钢.SLDPRT | 469.5K |
| 139 | 磁震机构（灯珠）-装配体.SLDASM | 2.12M |
| 140 | 磁震机构（灯珠）-顶升条-45钢.SLDPRT | 197.0K |
| 141 | 线性轴承-LM12UU.SLDPRT | 238.5K |
| 142 | 脚杯与脚轮-装配体.SLDASM | 284.5K |
| 143 | 脚轮板-40x40铝型材架脚轮板（标准件）.SLDPRT | 638.5K |
| 144 | 脚轮（铝型材架带脚杯）-3寸.SLDPRT | 673.0K |
| 145 | 节流阀AS1201FPQ-M5-06.SLDPRT | 220.5K |
| 146 | 限位机构加强板.SLDPRT | 252.5K |
| 147 | 限位顶针机构.SLDPRT | 196.5K |
| 148 | 零件1.SLDPRT | 150.5K |
| 149 |  LED灯珠装配设备-总装配体.STEP | 19.43M |
