旋转式压片机
图纸描述

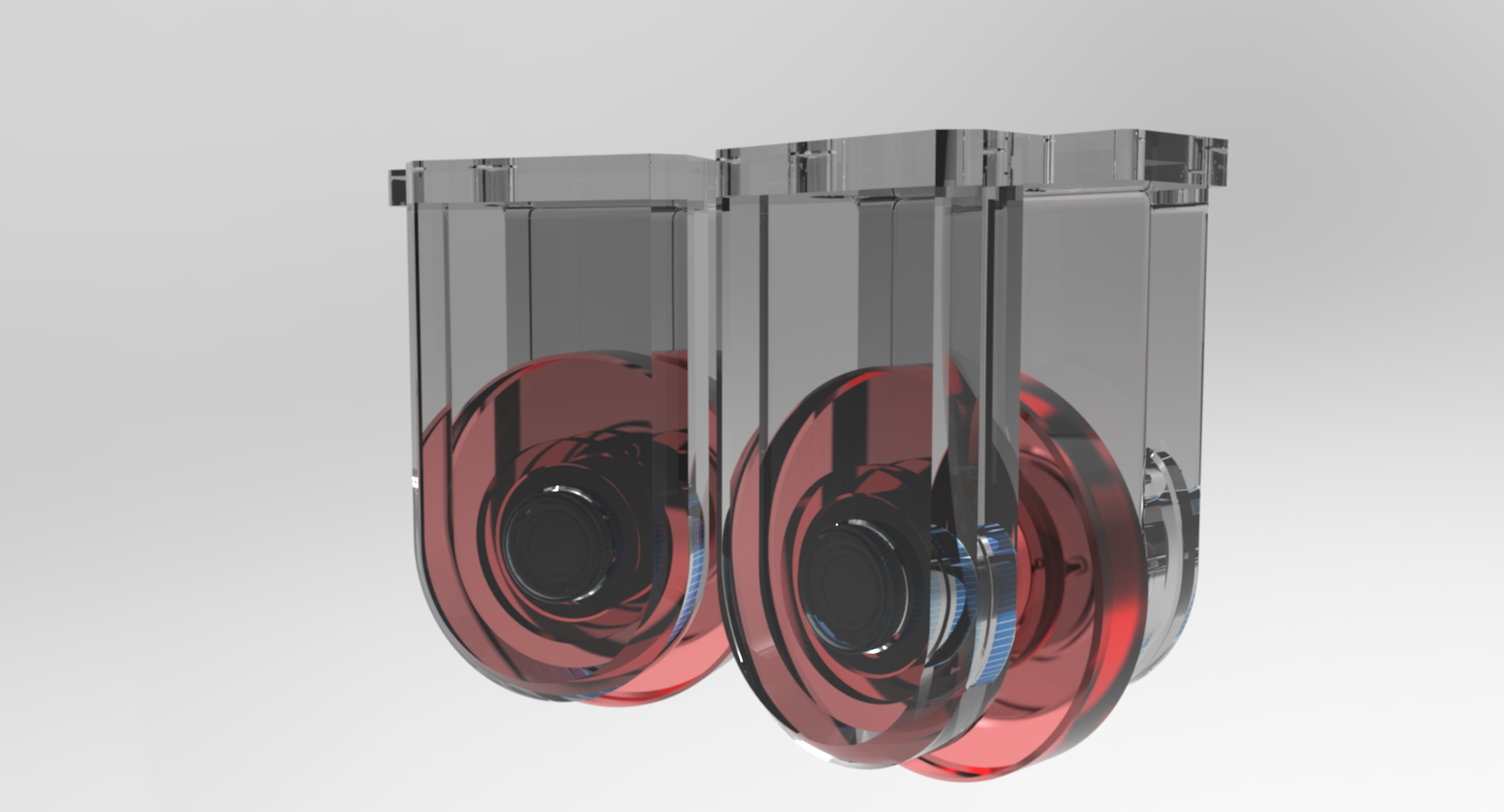

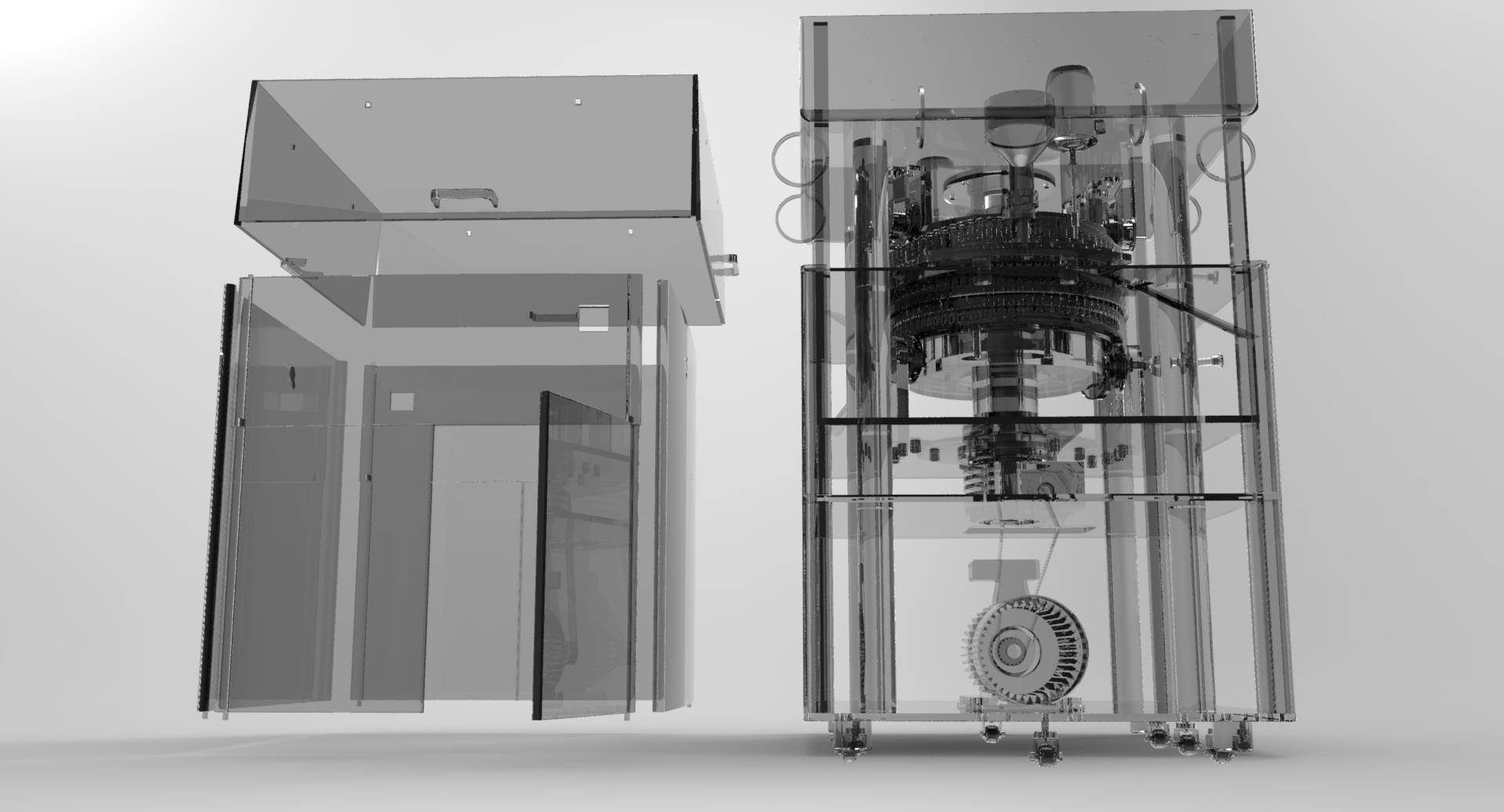

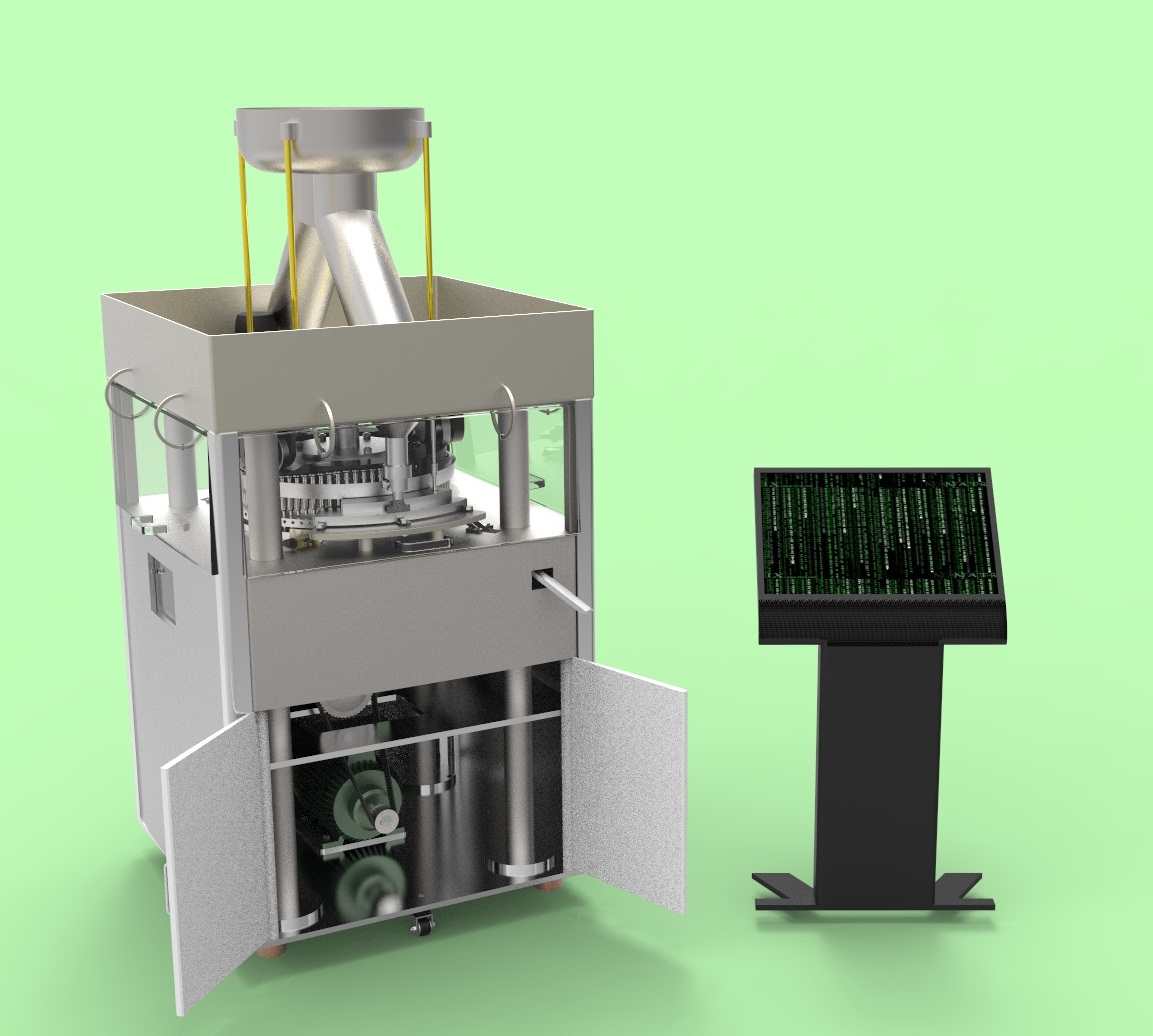

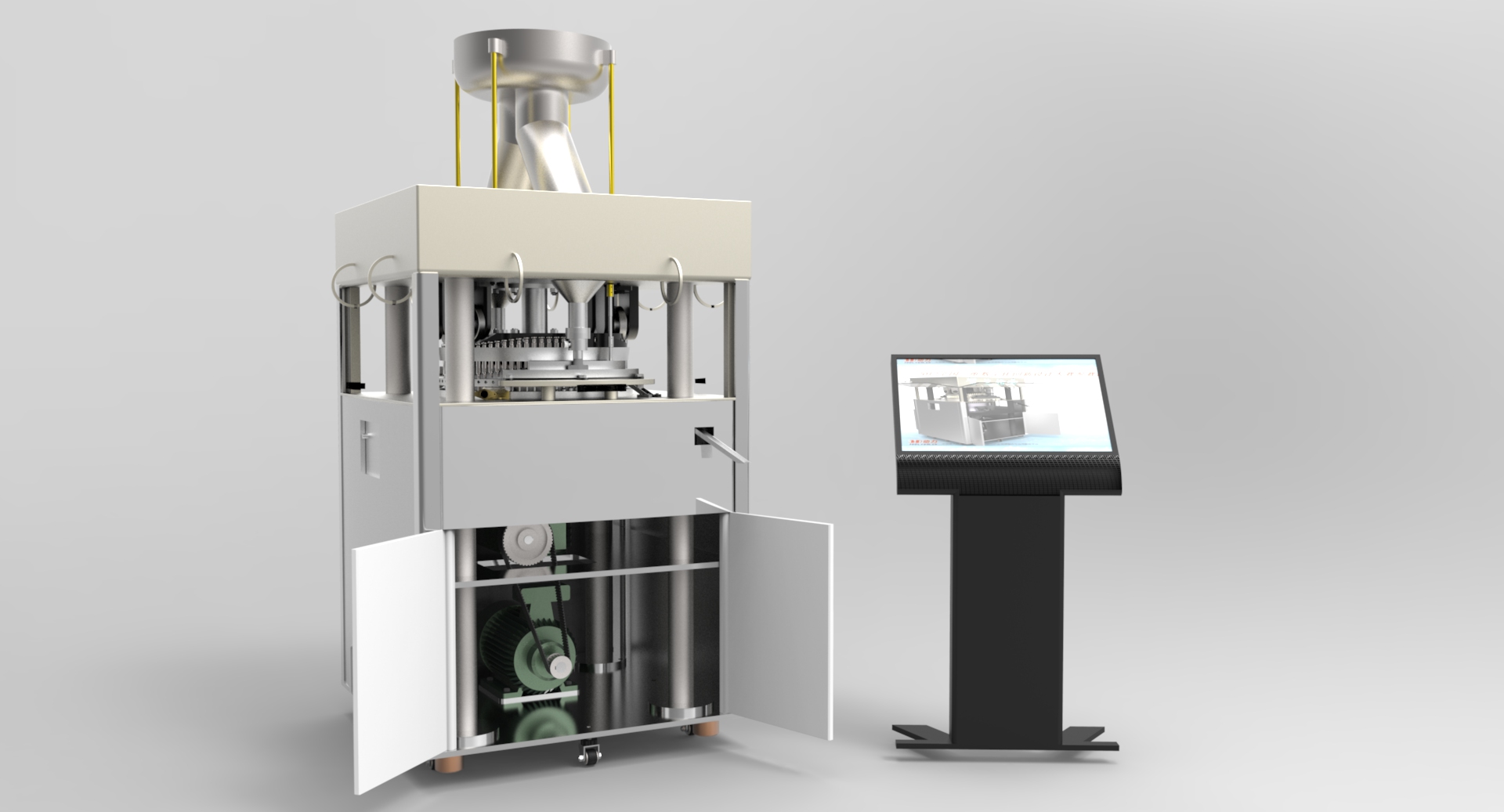

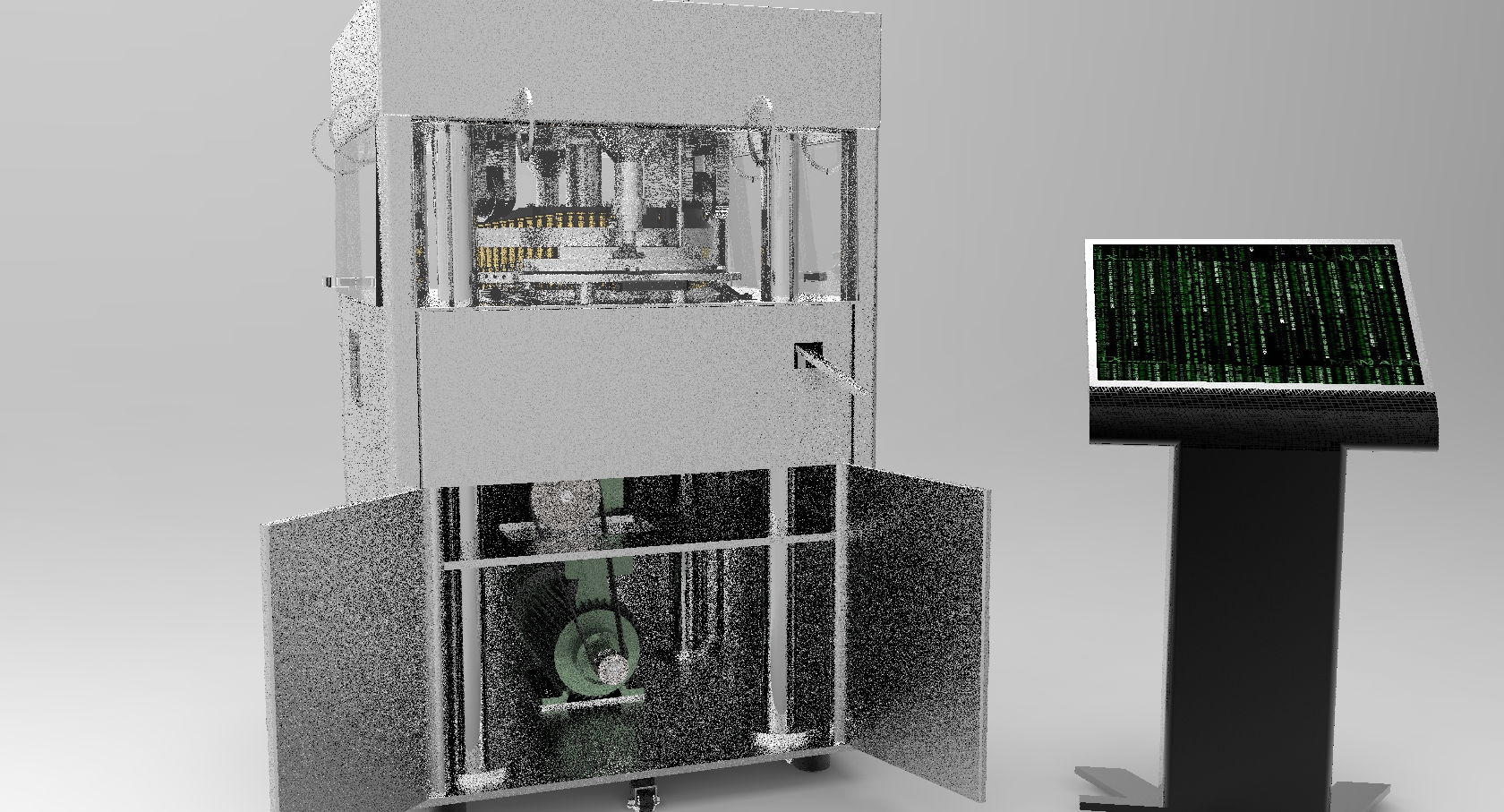

旋压机、旋转式压片机 proe模型（相当复杂的机械设备）(共180个文件）总装图是xt_shiyan.asm。旋转式压片机：它可以将各种干粉原料压制成圆片及异形片，是适合批量生产的基本设备。本设计采用双进料双出料设计，能够大大提高生产效率。为追求较高产量本项目只针对圆形片剂设计。工作台转盘上装有79付冲模，旋转一周即可压制158片。欢迎学习下载。
下载需要45金币 推广可免费下载
立即下载 收藏
图纸信息
作者
青石古道
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  12choucnq.prt.1 | 132.36K |
| 2 | 12choucwq.prt.1 | 134.18K |
| 3 | 12chouucgz.prt.1 | 78.85K |
| 4 |  12zhouc.asm.1 | 104.16K |
| 5 | 12zhouczj.prt.1 | 204.2K |
| 6 | 44zhouchenggai.prt.1 | 309.69K |
| 7 | 51214.prt.1 | 247.88K |
| 8 | 51214zhoucheng.asm.1 | 104.24K |
| 9 | 51214zhoucheng.prt.1 | 153.36K |
| 10 | 51214zhouchengqiu.prt.1 | 99.17K |
| 11 | 6213_zhoucheng.asm.1 | 107.17K |
| 12 | 6213_zhouchenggz.prt.1 | 81.49K |
| 13 | 6213_zhouchengnq.prt.1 | 136.5K |
| 14 | 6213_zhouchengwq.prt.1 | 138.62K |
| 15 | 6213_zhouchengzj.prt.1 | 478.86K |
| 16 | 70zcc_gz.prt.1 | 78.62K |
| 17 | 70zcnq.prt.1 | 137.56K |
| 18 | 70zc_bcj.prt.1 | 623.18K |
| 19 | 70zc_wq.prt.1 | 137.37K |
| 20 | 70zhoucheng.asm.1 | 89.48K |
| 21 |  asm_bom_a0.frm.1 | 41.88K |
| 22 | changzhou_19t.prt.1 | 244.94K |
| 23 | chilun_15t.prt.1 | 382.79K |
| 24 | chilun_25t.prt.1 | 612.34K |
| 25 | chonggan-xia.prt.1 | 131.22K |
| 26 | chongtou_shang.prt.1 | 168.16K |
| 27 | chuluao.prt.1 | 286.67K |
| 28 | chupianduan1.prt.1 | 607.95K |
| 29 | chupianduan1_.prt.1 | 515.76K |
| 30 | chupianduan2.prt.1 | 630.24K |
| 31 | chupianduan2_.prt.1 | 579.86K |
| 32 | CNS-China.dtl | 5.51K |
| 33 | daogui_shanggai.prt.1 | 275.49K |
| 34 | daogui_shang_.asm.1 | 80.8K |
| 35 | daogui_xian.asm.7 | 978.69K |
| 36 | daogui_xian_shang.prt.1 | 117.82K |
| 37 | daogui_xian_xia.prt.1 | 154.54K |
| 38 | diandongji-b14.prt.1 | 400.46K |
| 39 | dianji.prt.1 | 1.06M |
| 40 | dian_51214_zhuzhou.prt.1 | 141.91K |
| 41 | dian_6213_zhuzhou.prt.1 | 214.08K |
| 42 | gongzuotai-xin.asm.1 | 235.27K |
| 43 | jailiaoduan11.prt.1 | 545.05K |
| 44 | jaliaokuang_shang.prt.1 | 316.52K |
| 45 | jialiaoduan12.prt.1 | 626.85K |
| 46 | jialiaoduan1_.prt.1 | 334.67K |
| 47 | jialiaoduan21.prt.1 | 556.14K |
| 48 | jialiaoduan22.prt.1 | 638.75K |
| 49 | jialiaoduan2_.prt.1 | 384.26K |
| 50 | jialiaohezhou.prt.1 | 217.22K |
| 51 | jialiaohe_luoding.prt.1 | 151.88K |
| 52 | jialiaokuang.asm.1 | 87.16K |
| 53 | jialiaokuang.prt.1 | 804.02K |
| 54 | jialliaoheding.prt.1 | 319.79K |
| 55 | jian_3x3x6.prt.1 | 66.28K |
| 56 | jian_5x5x10.prt.1 | 72.26K |
| 57 | jian_zhuzhou.prt.1 | 92.18K |
| 58 | jiaoliaohezx.asm.1 | 240.36K |
| 59 | jiaoliaohe_zhongbu.prt.1 | 874.19K |
| 60 | jiaoliaotai.prt.1 | 1.86M |
| 61 | jijia_diban.prt.1 | 895.77K |
| 62 | jijia_gaiban.prt.1 | 241.88K |
| 63 | jijia_jsq-gaiban.prt.1 | 308.79K |
| 64 | ji_lagan.prt.1 | 178.93K |
| 65 | jlh_zhitong.prt.1 | 211.8K |
| 66 | jlk_dianquan_90.prt.1 | 120.48K |
| 67 | jlt_dianquan.prt.1 | 86.51K |
| 68 | jlt_luoshuang.prt.1 | 135.76K |
| 69 | jlzhanqun.prt.1 | 92.12K |
| 70 | jl_renxing.prt.1 | 851.47K |
| 71 | lianzhouqi.asm.1 | 73.17K |
| 72 | lianzhouqi12.prt.1 | 162.88K |
| 73 | lianzhouqi14.prt.1 | 165.23K |
| 74 | lunzi.asm.1 | 118.73K |
| 75 | lunzi.prt.1 | 1.83M |
| 76 | luoshuan.prt.1 | 129.52K |
| 77 | luoshuannei.prt.1 | 129.29K |
| 78 | lzq_yzx12.prt.1 | 73.3K |
| 79 | lzq_yzx14.prt.1 | 73.7K |
| 80 | lzq_zhou.prt.1 | 136.52K |
| 81 | m10luoding.prt.1 | 157.61K |
| 82 | m10luomu.prt.1 | 198.11K |
| 83 | m10luoshuan.prt.1 | 155.93K |
| 84 | m10x50.prt.1 | 148.71K |
| 85 | m12x30.prt.1 | 157.05K |
| 86 | m14x50.prt.1 | 146.68K |
| 87 | m16x25.prt.1 | 163.65K |
| 88 | m16x27.prt.1 | 157.95K |
| 89 | m16x45.prt.1 | 153.96K |
| 90 | m18x45.prt.1 | 153.08K |
| 91 | m20luomu.prt.1 | 180.3K |
| 92 | m20x50.prt.1 | 151.94K |
| 93 | m20x60.prt.1 | 152.88K |
| 94 | m20_dian.prt.1 | 95.05K |
| 95 | m6luoding.prt.1 | 160.42K |
| 96 | m6x10.prt.1 | 159.11K |
| 97 | m6x15luomu.prt.1 | 192.95K |
| 98 | m6x20.prt.1 | 155.29K |
| 99 | m6x20luomu.prt.1 | 193.52K |
| 100 | m6x22_jinding.prt.1 | 144.24K |
| 101 | men_boli.prt.1 | 215.08K |
| 102 | men_di.prt.1 | 206.0K |
| 103 | men_di_da.prt.1 | 186.87K |
| 104 | men_huadong.prt.1 | 94.01K |
| 105 | men_xiaoban.prt.1 | 185.35K |
| 106 | shangchongpan_.prt.1 | 1.48M |
| 107 | shangdaoguizhijia_.prt.1 | 550.68K |
| 108 | std.out | 0.25K |
| 109 | tanhuangzhangquan.prt.1 | 564.1K |
| 110 | taotong.prt.1 | 91.74K |
| 111 | tbdai_da.prt.1 | 691.19K |
| 112 | tbdai_xiao.prt.1 | 419.04K |
| 113 | tongbudai_.prt.1 | 1.56M |
| 114 | wolunwoganjiansuqi.prt.1 | 733.99K |
| 115 | xiachongpan_.prt.1 | 1.11M |
| 116 | xiadaguizuzhuang.asm.1 | 168.8K |
| 117 | xialiaohe_gai.asm.1 | 105.34K |
| 118 | xialiaohe_xia.prt.1 | 414.86K |
| 119 | xianshiqi.prt.1 | 258.88K |
| 120 | xiaodaoguizhijia.prt.1 | 993.65K |
| 121 | xichenzhuangzhi.prt.1 | 397.01K |
| 122 | xt_shiyan.asm.1 | 22.94M |
| 123 | yalun.asm.1 | 99.57K |
| 124 | yalun.prt.1 | 182.16K |
| 125 | yalunzhou.asm.1 | 99.81K |
| 126 | yalunzhou_shang.asm.1 | 82.35K |
| 127 | yalun_shang.asm.1 | 121.39K |
| 128 | yalun_zhuya.asm.1 | 102.37K |
| 129 | yelun.prt.1 | 977.04K |
| 130 | yl_dianquan23x5.prt.1 | 87.3K |
| 131 | yl_dianquan5.prt.1 | 79.98K |
| 132 | yl_dianquan53.prt.1 | 80.56K |
| 133 | yl_pianxinzhou.prt.1 | 180.81K |
| 134 | yl_xuanniu.prt.1 | 340.47K |
| 135 | yl_yz-zcwq.prt.1 | 173.23K |
| 136 | yl_yz_dianquan.prt.1 | 80.2K |
| 137 | yl_yz_zc.asm.1 | 96.35K |
| 138 | yl_yz_zc23.asm.1 | 118.67K |
| 139 | yl_yz_zcgz.prt.1 | 101.08K |
| 140 | yl_yz_zcgz23.prt.1 | 100.08K |
| 141 | yl_yz_zcnq.prt.1 | 180.8K |
| 142 | yl_yz_zcnq23.prt.1 | 166.26K |
| 143 | yl_yz_zcwq23.prt.1 | 170.6K |
| 144 | yl_yz_zczhijiao23.prt.1 | 307.0K |
| 145 | yl_yz_zhijia.prt.1 | 318.21K |
| 146 | yl_zhijia.prt.1 | 865.74K |
| 147 | yl_zhijia_shang.prt.1 | 1.2M |
| 148 | yl_zhou.prt.1 | 160.26K |
| 149 | yl_zhou_shang.prt.1 | 174.1K |
| 150 | yuya11.prt.1 | 571.0K |
| 151 | yuya12.prt.1 | 789.39K |
| 152 | yuya21.prt.1 | 597.45K |
| 153 | yuya22.prt.1 | 771.13K |
| 154 | yz_lsm8.prt.1 | 134.65K |
| 155 | yz_luomu.prt.1 | 151.14K |
| 156 | yz_luoshuang.prt.1 | 124.49K |
| 157 | yz_m14taotong.prt.1 | 76.65K |
| 158 | yz_m20ls.prt.1 | 759.45K |
| 159 | yz_m8taotong.prt.1 | 78.04K |
| 160 | yz_xuanniu.prt.1 | 263.3K |
| 161 | yz_zcgz.prt.1 | 77.37K |
| 162 | yz_zcnq.prt.1 | 133.68K |
| 163 | yz_zcwq.prt.1 | 135.45K |
| 164 | yz_zczj.prt.1 | 583.35K |
| 165 | yz_zc_gai.prt.1 | 136.01K |
| 166 | yz_zhijia.prt.1 | 135.07K |
| 167 | yz_zhoucheng.asm.1 | 108.66K |
| 168 | zhongmo.prt.1 | 154.23K |
| 169 | zhou_19t.prt.1 | 217.31K |
| 170 | zhou_zhuzhou.prt.1 | 147.55K |
| 171 | zhuantai_.prt.1 | 5.63M |
| 172 | zhuantai_dangban.prt.1 | 357.28K |
| 173 | zhuya11.prt.1 | 749.82K |
| 174 | zhuya12.prt.1 | 669.75K |
| 175 | zhuya21.prt.1 | 742.92K |
| 176 | zhuya22.prt.1 | 668.18K |
| 177 | zhuzhou.drw.1 | 73.54K |
| 178 | zhuzhoujia.prt.1 | 486.83K |
| 179 | 源文件.idx | 0.33K |
