机械手总长为6米双臂Z轴上下的行程为1.5米，一台机械手负责两台CNC的上下料作业，机械手从料盘中夹取产品到CNC中进行加工，自动上料下料机械手设备主要适应各位，长短圆柱形棒材类的金属产品的夹取下料，上料盘可容纳100个产品左右，成品输送出为小型输送带在料仓在旁边，CNC加工完成后由机械手夹取下料同时夹头旋转后，进行上料两个工作同时进行，成品取出。

CNC数控车床机械手（自动化双臂型机械手）
首页>图纸库>机械设备>加工机械2024-09-08报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
89
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

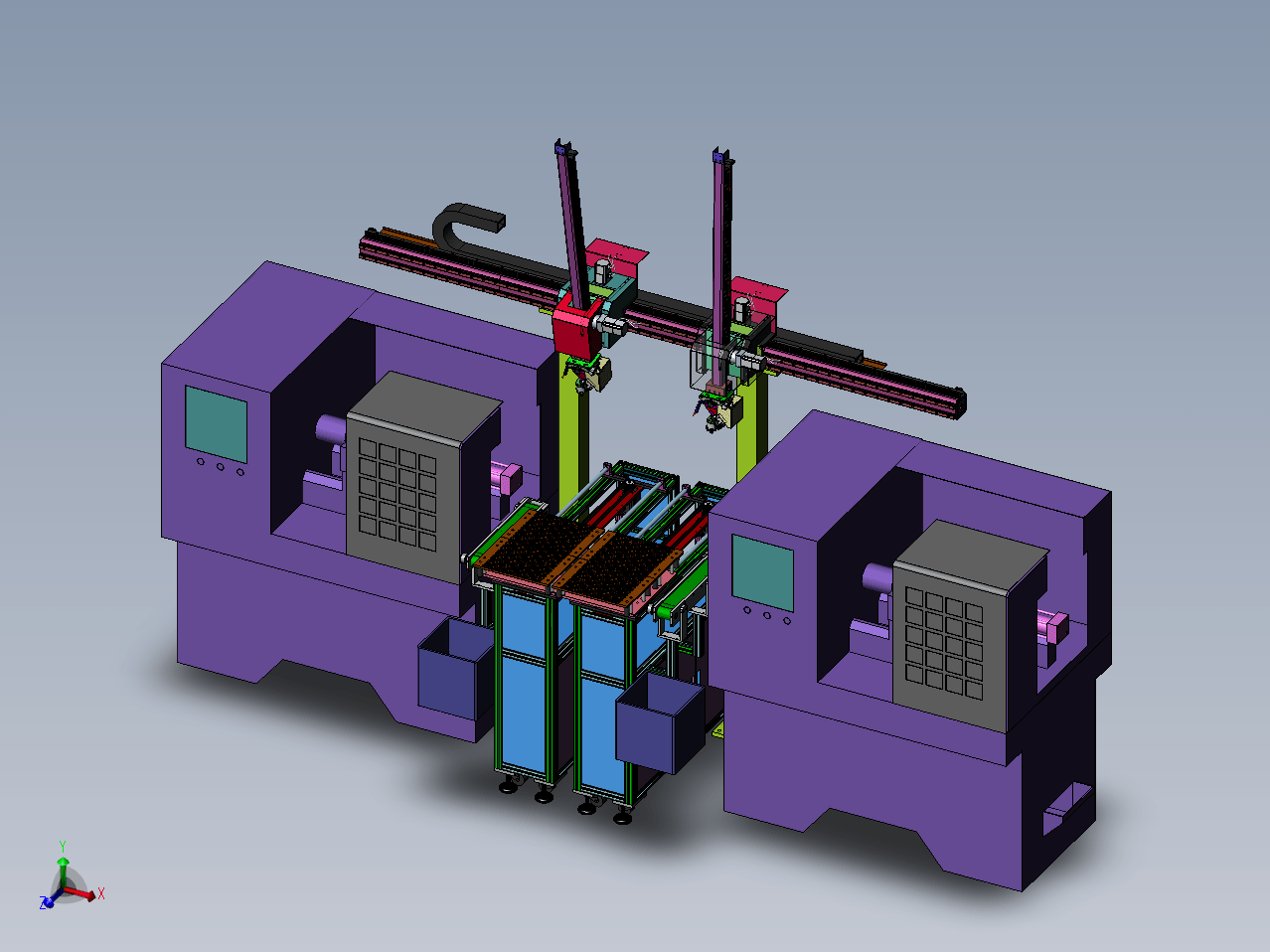

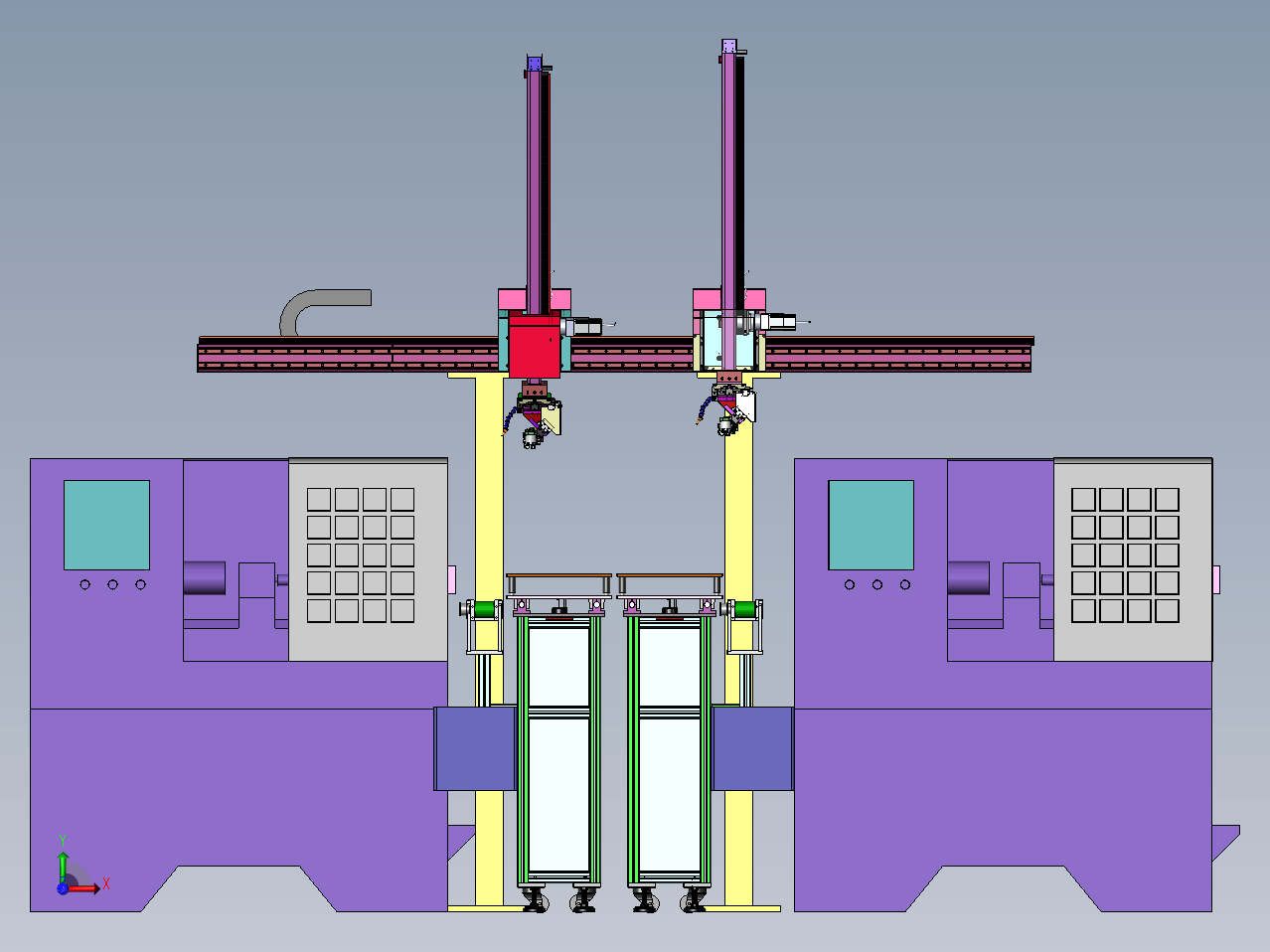

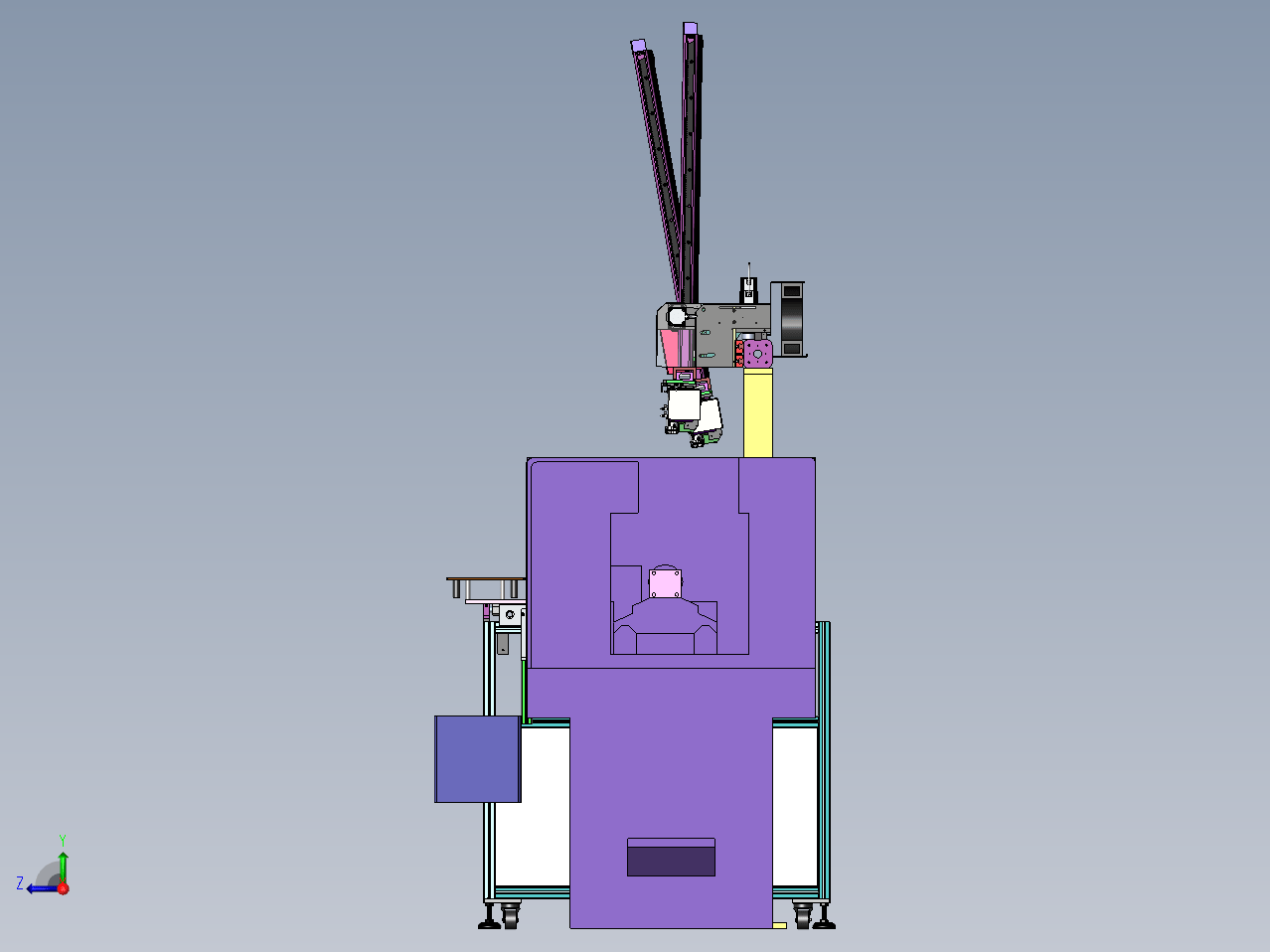

机械手总长为6米双臂Z轴上下的行程为1.5米，一台机械手负责两台CNC的上下料作业，机械手从料盘中夹取产品到CNC中进行加工，自动上料下料机械手设备主要适应各位，长短圆柱形棒材类的金属产品的夹取下料，上料盘可容纳100个产品左右，成品输送出为小型输送带在料仓在旁边，CNC加工完成后由机械手夹取下料同时夹头旋转后，进行上料两个工作同时进行，成品取出。
下载需要45金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：673645
文件大小：49.57M
所需金币：45
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks 2013
作者
聚创CAD
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 1282-10-96.SLDPRT192.0K
2软件图标3 18.37.R38.SLDPRT241.5K
3软件图标3 2模16齿斜齿轮.SLDPRT366.5K
4软件图标3 35.50.R100.SLDPRT229.5K
5软件图标3 A22S_2M.SLDPRT326.5K
6软件图标3 A22_GA_01M.SLDPRT320.5K
7软件图标3 A22_MA_01M.SLDPRT332.5K
8软件图标3 AAJD2_1.sldprt195.5K
9软件图标3 AS1201F-M5-04.SLDPRT254.5K
10软件图标3 B-8-8-8.SLDPRT292.0K
11软件图标3 CCY后限位板.SLDPRT187.5K
12软件图标3 CCY限位板.SLDPRT256.0K
13软件图标3 CC上滑台.SLDPRT478.5K
14软件图标3 CC下滑台.SLDPRT404.5K
15软件图标3 CC托盘定位销.SLDPRT195.0K
16软件图标3 CC料盘脚座.SLDPRT181.5K
17软件图标3 CC滑台Y浮动接头.SLDPRT228.5K
18软件图标4 CC滑台部件.SLDASM316.5K
19软件图标3 CC片面旋转轴.SLDPRT157.5K
20软件图标3 CDJP2B16-15D-A93L.igs_A9_.sldprt157.0K
21软件图标3 CDJP2B16-15D-A93L.igs_CJP2-Body.sldprt133.0K
22软件图标3 CDJP2B16-15D-A93L.igs_CJP2-Nut.sldprt155.5K
23软件图标3 CDJP2B16-15D-A93L.igs_CJP2-Nut_14.sldprt154.5K
24软件图标3 CDJP2B16-15D-A93L.igs_CJP2-Rod.sldprt113.0K
25软件图标4 CDJP2B16-15D-A93L.SLDASM248.0K
26软件图标3 EE-SX911-R.SLDPRT288.0K
27软件图标3 GL-8FUx10.SLDPRT137.0K
28软件图标3 HAKD2_A1_a.sldprt221.5K
29软件图标3 HGH20-Black.SLDPRT306.0K
30软件图标3 HGH20-Rall.SLDPRT781.5K
31软件图标4 HGH20CA.SLDASM595.0K
32软件图标3 HJD2_5_b.sldprt200.0K
33软件图标3 JXS-02-07.SLDPRT262.0K
34软件图标3 KQ2L04-M5.SLDPRT255.5K
35软件图标3 KQ2S06-01.SLDPRT184.0K
36软件图标3 LHBB20_1body.sldprt301.5K
37软件图标3 M22_C.SLDPRT363.0K
38软件图标3 MHS3-25D.igs_MHS33126Cylinder.sldprt255.5K
39软件图标3 MHS3-25D.igs_MHS33126Finger.sldprt129.0K
40软件图标4 MHS3-25D.SLDASM256.0K
41软件图标3 MSMD04.sldprt263.5K
42软件图标3 MSQB10A-A93L.igs_A9_.sldprt157.0K
43软件图标3 MSQB10A-A93L.igs_AdjustBolt.sldprt115.0K
44软件图标3 MSQB10A-A93L.igs_MSQ10-200Plug.sldprt123.5K
45软件图标3 MSQB10A-A93L.igs_MSQBody.sldprt430.0K
46软件图标3 MSQB10A-A93L.igs_MSQTop.sldprt271.0K
47软件图标4 MSQB10A-A93L.SLDASM343.5K
48软件图标3 NF60.SLDPRT338.0K
49软件图标3 RGEA2.0-1000.SLDPRT810.0K
50软件图标3 RGEA2_0_3000_N.SLDPRT1.97M
51软件图标3 SHA20.SLDPRT214.0K
52软件图标3 SS3402AP45A.SLDPRT212.0K
53软件图标3 TK6070iH.SLDPRT3.36M
54软件图标3 TTPA30T5200-A-H26.SLDPRT814.5K
55软件图标3 TTPA30T5200-A-P12.7.SLDPRT890.5K
56软件图标3 WQG1-M56B-AD54.5.SLDPRT148.0K
57软件图标3 ~$MSMD04.sldprt0.01K
58软件图标3 11-脚杯固定板.SLDPRT163.0K
59软件图标3 15-脚杯.SLDPRT1.38M
60软件图标3 16-脚轮.SLDPRT467.5K
61软件图标4 上料机架.SLDASM1.76M
62软件图标3 封板1.SLDPRT241.5K
63软件图标3 封板2.SLDPRT250.5K
64软件图标3 封板3.SLDPRT237.5K
65软件图标3 封板4.SLDPRT266.5K
66软件图标3 封板5.SLDPRT235.5K
67软件图标3 料框架.SLDPRT166.5K
68软件图标3 铝型材HFS8-4040-1120(MISUMI).SLDPRT369.5K
69软件图标3 铝型材HFS8-4040-320(MISUMI).SLDPRT270.5K
70软件图标3 铝型材HFS8-4040-958(MISUMI).SLDPRT251.5K
71软件图标3 铝型材HFS8100长.SLDPRT307.5K
72软件图标3 门.SLDPRT267.0K
73软件图标4 吹气管.sldasm178.0K
74软件图标3 (5x5平键）.SLDPRT138.5K
75软件图标3 (ATP14L075).SLDPRT237.0K
76软件图标3 (ZZ6902）.SLDPRT144.5K
77软件图标3 (付转轴）.SLDPRT229.5K
78软件图标3 (连接板）.SLDPRT202.0K
79软件图标3 ATP14L075).SLDPRT231.5K
80软件图标3 ZZ6804）.SLDPRT143.5K
81软件图标3 主转轴）.SLDPRT261.0K
82软件图标4 付支撑组件.SLDASM207.5K
83软件图标3 付转轴座）.SLDPRT409.5K
84软件图标3 前横板）.SLDPRT507.0K
85软件图标3 同步带075-187L.SLDPRT125.0K
86软件图标4 同步带连输送带组件.SLDASM605.0K
87软件图标3 后横板）.SLDPRT504.5K
88软件图标3 固定块）.SLDPRT222.0K
89软件图标3 固定板）.SLDPRT224.5K
90软件图标3 平带托板）.SLDPRT221.0K
91软件图标3 平皮带1.5X70X1190.SLDPRT104.0K
92软件图标3 档板）.SLDPRT189.5K
93软件图标3 连接板.SLDPRT237.0K
94软件图标3 马达安装板）.SLDPRT264.5K
95软件图标3 马达底板）.SLDPRT234.0K
96软件图标4 马达组件）.SLDASM214.5K
97软件图标3 齿轮减速电机(40W.1：15）.SLDPRT578.5K
98软件图标3 数控车床X中间护栏支架.SLDPRT716.5K
99软件图标3 数控车床X右加强筋.SLDPRT388.5K
100软件图标3 数控车床X右护栏支架.SLDPRT393.0K
101软件图标3 数控车床X左加强筋.SLDPRT523.5K
102软件图标3 数控车床X左护栏.SLDPRT2.14M
103软件图标3 数控车床X左护栏支架.SLDPRT733.5K
104软件图标3 数控车床X感应板.SLDPRT262.0K
105软件图标3 数控车床X拖链支架.SLDPRT322.0K
106软件图标3 数控车床X拖链板.SLDPRT323.5K
107软件图标3 数控车床X方通.SLDPRT1.52M
108软件图标3 数控车床X方通端盖.SLDPRT303.5K
109软件图标3 数控车床X滑块底板.SLDPRT545.0K
110软件图标3 数控车床X电机板.SLDPRT500.5K
111软件图标3 数控车床X盖罩.SLDPRT529.0K
112软件图标4 数控车床X部件.SLDASM1.84M
113软件图标3 数控车床X限位块.SLDPRT183.5K
114软件图标3 数控车床X限位座.SLDPRT185.5K
115软件图标3 数控车床Z下限位座.SLDPRT192.0K
116软件图标3 数控车床Z加强筋.SLDPRT233.0K
117软件图标3 数控车床Z感应板.SLDPRT224.5K
118软件图标3 数控车床Z拖链支架.SLDPRT378.0K
119软件图标3 数控车床Z方通.SLDPRT693.0K
120软件图标3 数控车床Z滑块板.SLDPRT586.5K
121软件图标3 数控车床Z电机板.SLDPRT503.0K
122软件图标3 数控车床Z盖板.SLDPRT420.5K
123软件图标4 数控车床Z部件.SLDASM1.74M
124软件图标3 数控车床取料Y气缸座.SLDPRT236.5K
125软件图标3 数控车床取料夹爪固定板.SLDPRT286.0K
126软件图标3 数控车床取料夹爪连接板.SLDPRT294.5K
127软件图标3 数控车床取料摆动座.SLDPRT413.5K
128软件图标3 数控车床取料摆台前限位座.SLDPRT155.5K
129软件图标3 数控车床取料摆台后限位座.SLDPRT253.0K
130软件图标3 数控车床取料摆台底座.SLDPRT326.5K
131软件图标3 数控车床取料摆台底板.SLDPRT328.5K
132软件图标3 数控车床取料摆台连接板.SLDPRT289.5K
133软件图标3 数控车床取料滑台底板.SLDPRT394.5K
134软件图标3 数控车床取料缓冲检测座.SLDPRT331.0K
135软件图标3 数控车床取料角度板.SLDPRT324.5K
136软件图标3 数控车床取料角度调整板.SLDPRT254.0K
137软件图标3 数控车床取料走线罩.SLDPRT283.0K
138软件图标3 数控车床取料连接板.SLDPRT341.5K
139软件图标4 数控车床取料部件.SLDASM1.31M
140软件图标3 数控车床吹气限位座.SLDPRT344.5K
141软件图标3 数控车床摆动转轴.SLDPRT261.5K
142软件图标3 数控车床料盘从动轴.SLDPRT237.5K
143软件图标3 数控车床料盘右调整板.SLDPRT177.0K
144软件图标3 数控车床料盘同步带.SLDPRT168.0K
145软件图标3 数控车床料盘导轨底板.SLDPRT569.0K
146软件图标3 数控车床料盘左调整板.SLDPRT247.0K
147软件图标3 数控车床料盘感应板.SLDPRT217.5K
148软件图标3 数控车床料盘框架.SLDPRT1.4M
149软件图标3 数控车床料盘框架固定板.SLDPRT432.5K
150软件图标3 数控车床料盘皮带压板.SLDPRT195.0K
151软件图标3 数控车床料盘皮带夹板.SLDPRT246.5K
152软件图标4 数控车床料盘部件.SLDASM3.03M
153软件图标3 数控车床旋转夹爪板.SLDPRT472.0K
154软件图标3 数控车床机架.SLDPRT1.48M
155软件图标4 数控车床机械手.SLDASM5.55M
156软件图标9 数控车床机械手.STEP35.12M
157软件图标3 数控车床滑台Y气缸连接座.SLDPRT221.5K
158软件图标3 数控车床滑台Y限位座.SLDPRT228.5K
159软件图标3 数控车床电器柜.SLDPRT147.5K
160软件图标3 数控车床触屏卡扣.SLDPRT252.5K
161软件图标3 数控车床触屏挂钩.SLDPRT243.5K
162软件图标3 数控车床触屏盒.SLDPRT649.5K
163软件图标3 数控车床触屏盖.SLDPRT257.0K
164软件图标3 机架18.5爪盘.SLDPRT293.5K
165软件图标3 机架20.3托盘9.8.SLDPRT1.26M
166软件图标3 机架吸塑定位销.SLDPRT192.5K
167软件图标3 机架料盘导轴.SLDPRT161.0K
168软件图标3 机架料盘导轴支板.SLDPRT237.5K
169软件图标3 机架料盘框架下固定板.SLDPRT272.0K
170软件图标3 机架料盘滑块板.SLDPRT446.5K
171软件图标3 机架料盘滑块板二.SLDPRT500.5K
172软件图标3 机架料盘转轴.SLDPRT173.0K
173软件图标4 机架料盘部件.SLDASM2.57M
174软件图标3 机架料盘锁紧板.SLDPRT223.5K
175软件图标3 松下MSMD400W伺服马达.SLDPRT682.0K
176软件图标3 DS-CJK6130车床.SLDPRT1.04M
177软件图标3 支撑座.SLDPRT206.0K
