管材（钢管）自动抛光机
图纸描述

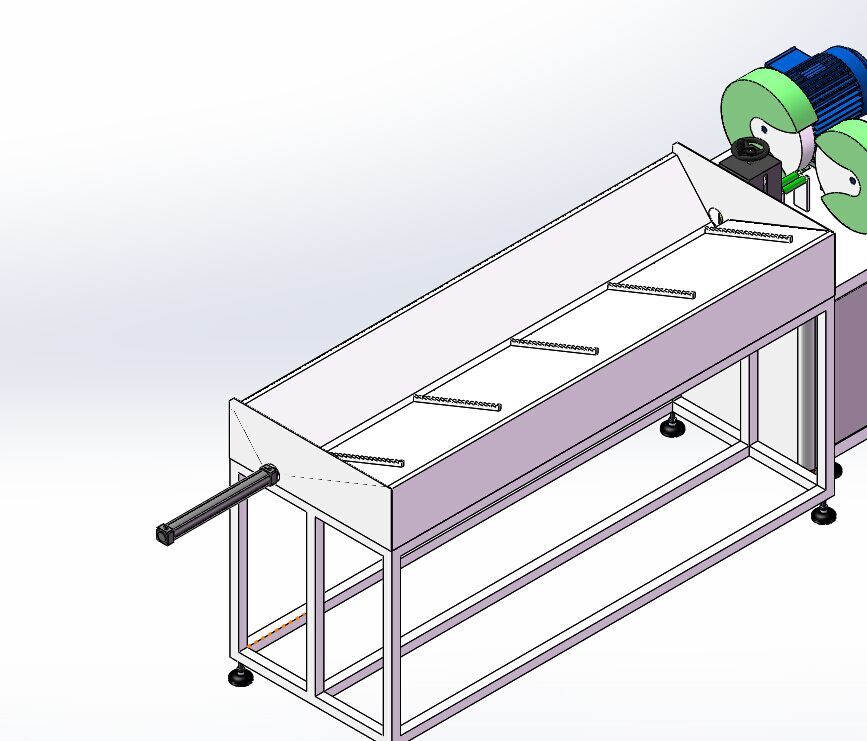

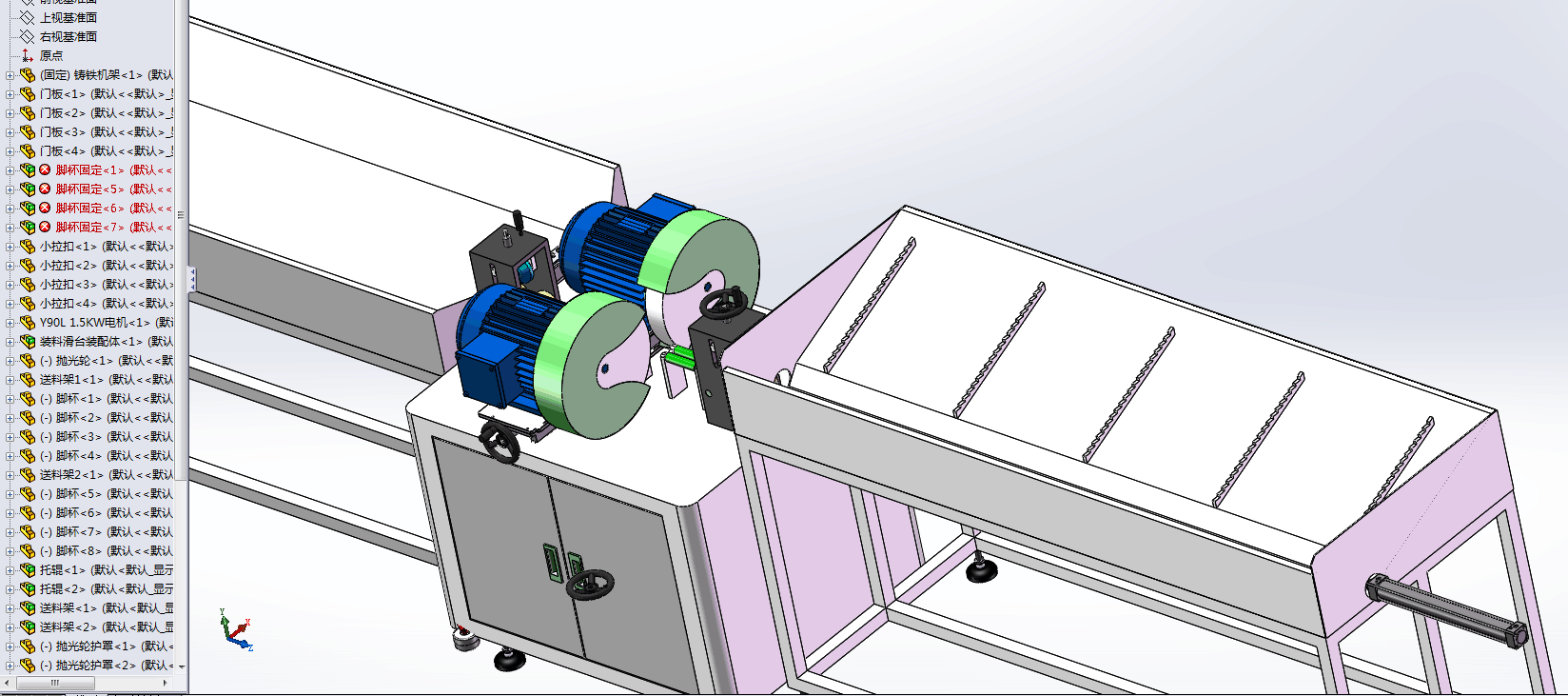

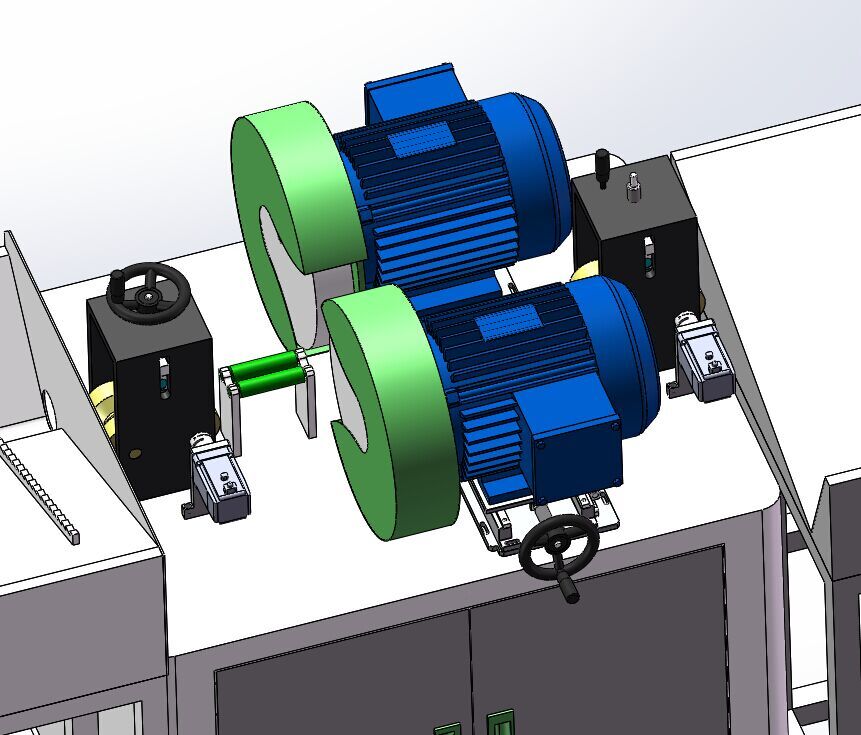

该设备是管材自动抛光设备，即长管切裁成短管并两端封口焊接好后，对管材进行表面拉丝或抛镜光处理。用该设备完成产品抛光处理，以提高PPH、减少人力的自动化设备之一。自动化目标暂定为：设备处理后光洁度0.8，CT约为60S每片,产能60片每H以上。通过能适应不同长短管材的生产。其他规格依行业一般标准。
