本产品用于家电行业微电机装配，主体由气压机与压装模具组成，操作流程将预装好的电机放入压装模具中，启动设备，先完成下压动作带压模到位后进行2s保压，侧向气缸对端盖上的安装耳进行压接。

空调电机压装设备
首页>图纸库>机械设备>非标设备2024-08-29报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
42

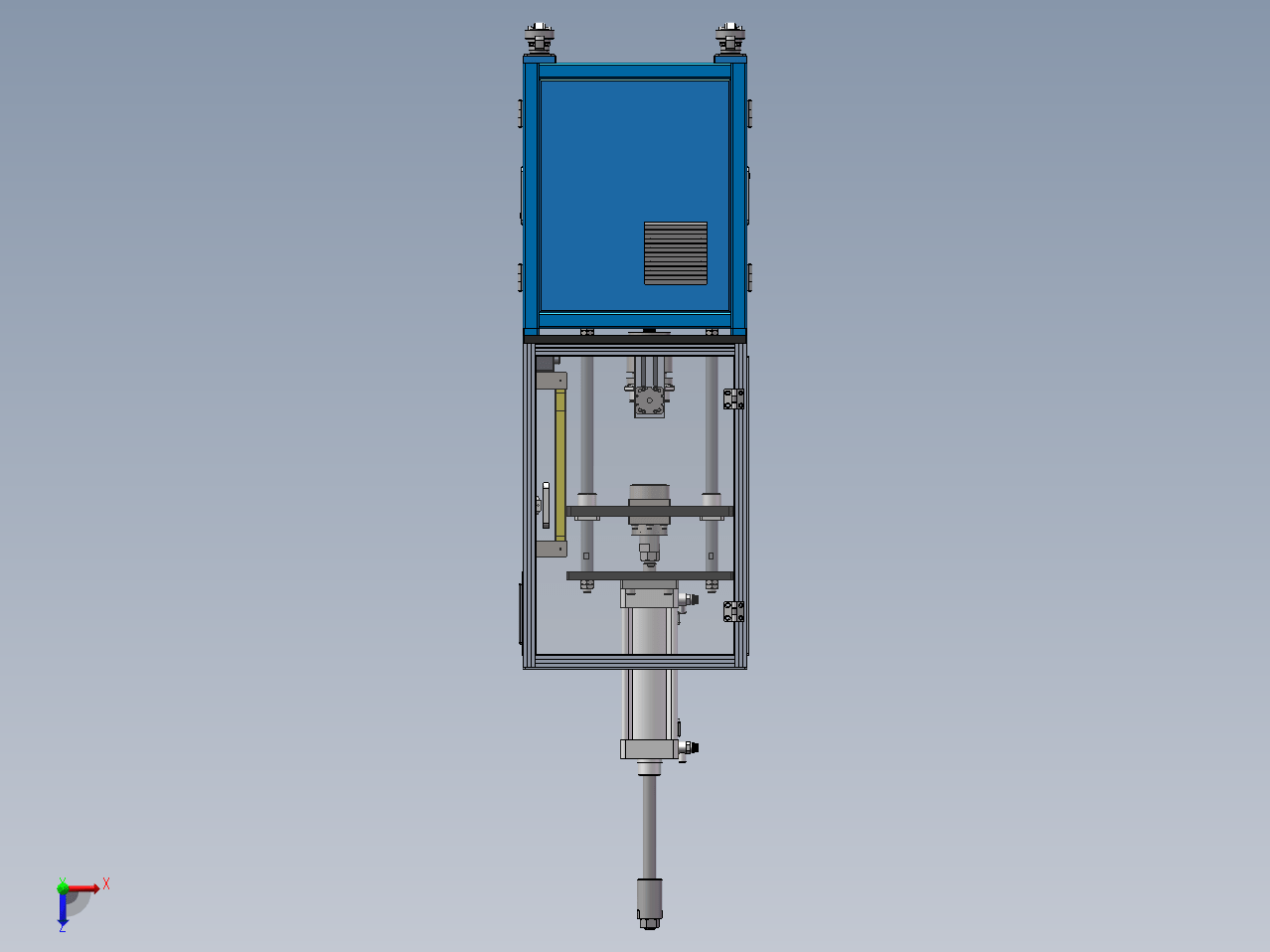

图纸预览图

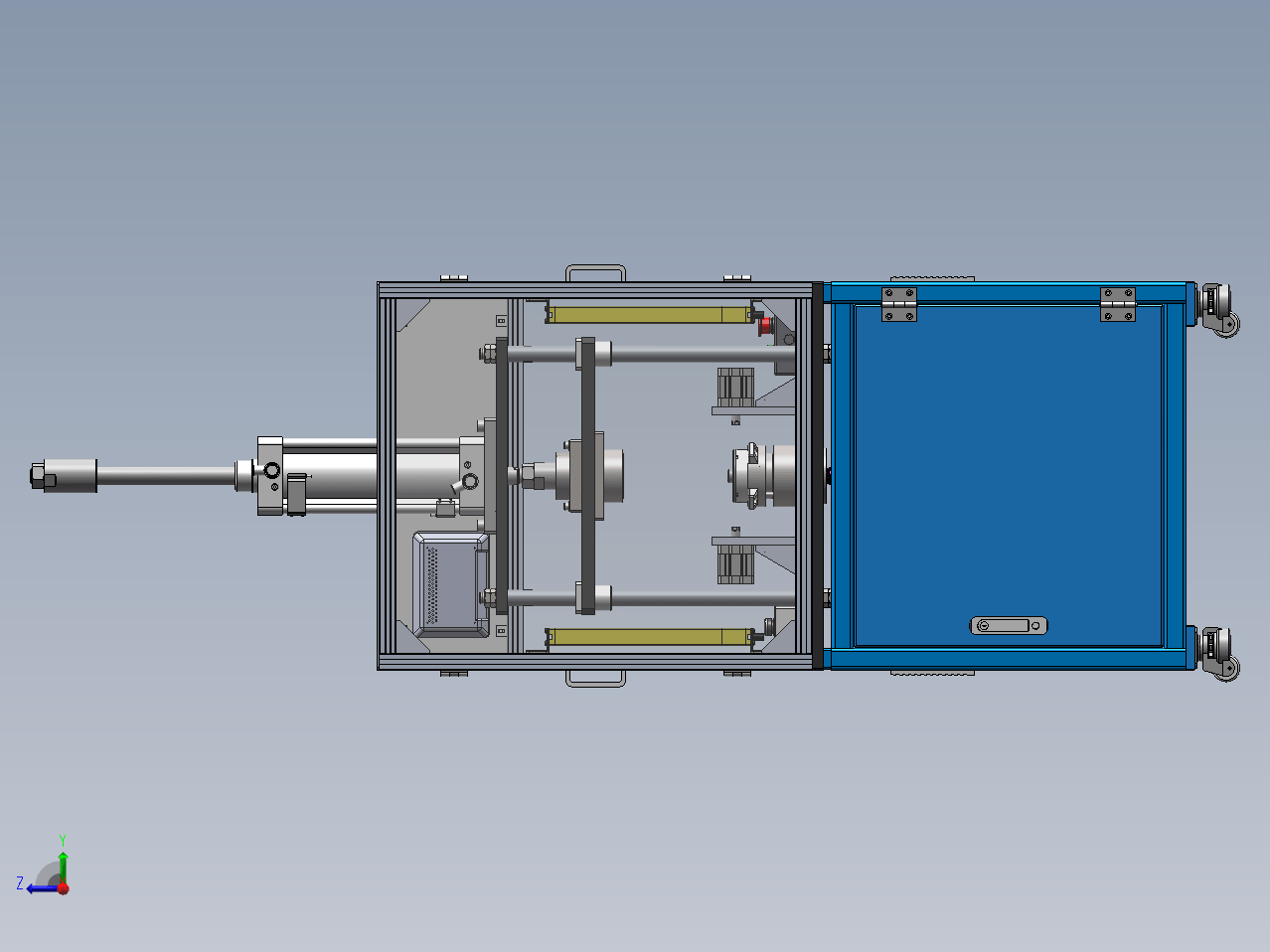

图纸预览图

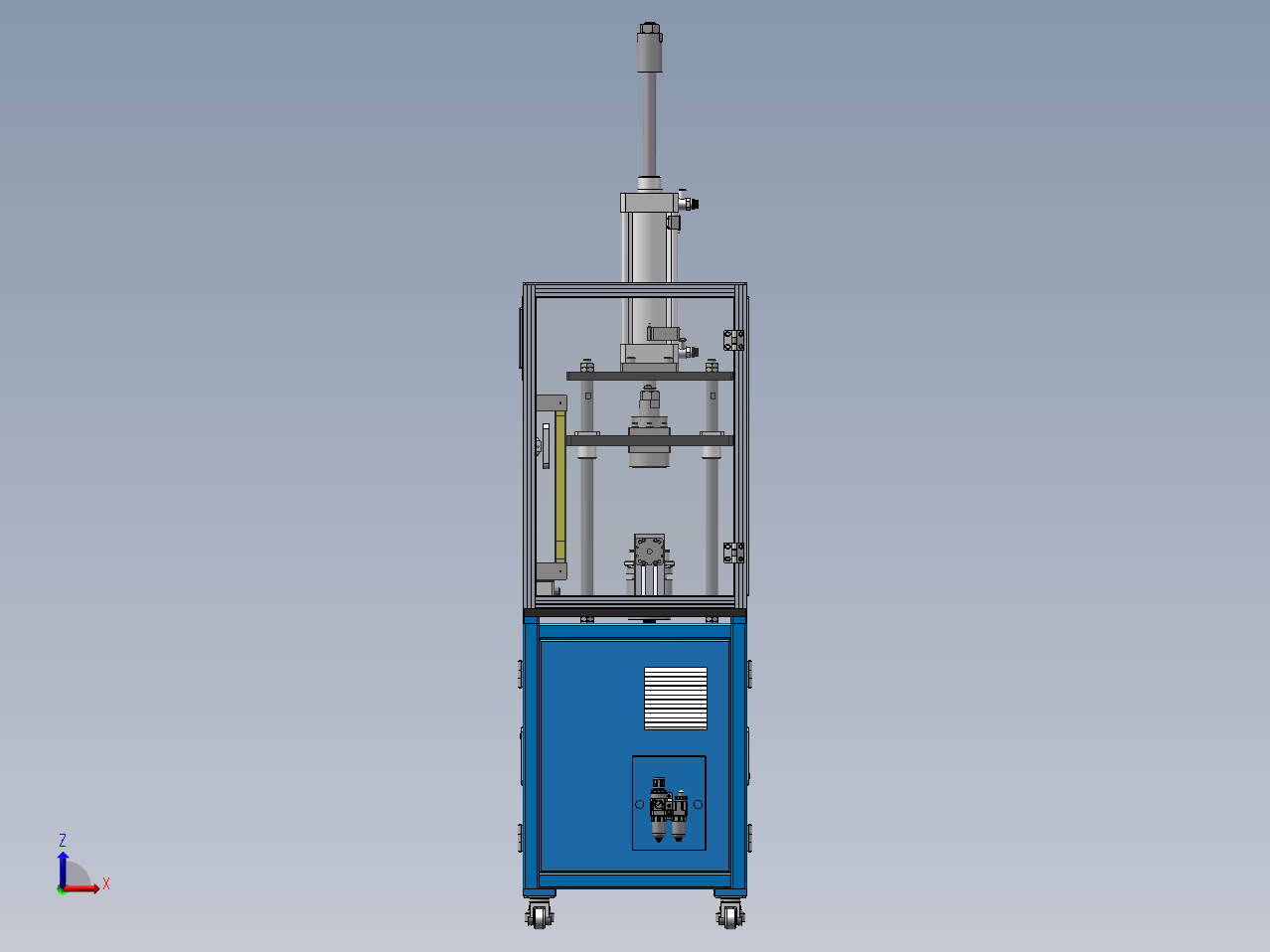

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
本产品用于家电行业微电机装配，主体由气压机与压装模具组成，操作流程将预装好的电机放入压装模具中，启动设备，先完成下压动作带压模到位后进行2s保压，侧向气缸对端盖上的安装耳进行压接。
下载需要11金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：673411
文件大小：27.92M
所需金币：11
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt
软件版本：Solidworks 2018
作者
清风拂面
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 00-气压机-总装图.SLDASM4.47M
2软件图标3 22自锁带灯按钮_LA42PSD-G绿色.step.SLDPRT187.64K
3软件图标3 ABB11-G306-3060.stp.SLDPRT84.83K
4软件图标3 AMV51-308.stp.SLDPRT82.69K
5软件图标3 BAF608ZZ-SUS.SLDPRT395.9K
6软件图标3 CGR51-60-U.stp.SLDPRT402.23K
7软件图标4 DNL-B125x250-FA-CS-125B-2_0.stp.SLDASM376.96K
8软件图标3 DNL-B125x250-FA-CS-125B-2_0活塞杆.SLDPRT449.91K
9软件图标3 DNL-B125x250-FA-CS-125B-2_0缸体.SLDPRT636.23K
10软件图标3 GB╱T 6173-2015[六角薄螺母 细牙M20×1.5].step.SLDPRT114.61K
11软件图标3 GB╱T 896-1986[开口挡圈6].sldprt87.5K
12软件图标3 HFC28-47A.stp.SLDPRT130.17K
13软件图标3 HFC81-47A.stp.SLDPRT118.15K
14软件图标3 HFC81-63.stp.SLDPRT112.64K
15软件图标3 HFU81-38.stp.SLDPRT107.11K
16软件图标3 JE-50x25-sd2-活塞杆.SLDPRT92.0K
17软件图标4 JE-50x25-sd2.SLDASM222.37K
18软件图标3 JE-50x25-sd2.stp.SLDPRT401.8K
19软件图标3 LME13-d30.stp.SLDPRT103.48K
20软件图标3 LS2TP30-300Q88.step.SLDPRT133.14K
21软件图标4 M8-组合螺丝.SLDASM94.11K
22软件图标3 MHF04-D8-L20.stp.SLDPRT94.8K
23软件图标3 MT6070iH5[MT6070iH5].sldprt501.5K
24软件图标3 NFC-200-01-H.stp.SLDPRT747.58K
25软件图标3 OFR01-d30-L40.stp.SLDPRT143.97K
26软件图标3 QSC10-04.stp.SLDPRT338.25K
27软件图标3 TAC01-M14-L35.stp.SLDPRT99.68K
28软件图标3 TAC01-M5-L20.stp.SLDPRT92.03K
29软件图标3 TAC01-M6-L20.stp.SLDPRT89.33K
30软件图标3 TAC01-M6-L30.stp.SLDPRT88.06K
31软件图标3 TAC01-M6-L40.stp.SLDPRT83.25K
32软件图标3 TAC01-M8-L30.stp.SLDPRT94.55K
33软件图标3 TAC01-M8-L40.stp.SLDPRT90.84K
34软件图标3 TBF01-M10.stp.SLDPRT156.17K
35软件图标3 TBN51-8.stp.SLDPRT86.43K
36软件图标3 TK6070iP[TK6070iP].sldprt442.64K
37软件图标3 TX150过滤风扇╱风扇及过滤器[TX150A.230].SLDPRT2.08M
38软件图标3 XAC51-L100.stp.SLDPRT75.68K
39软件图标3 XAT56-A142.stp.SLDPRT313.75K
40软件图标3 YSWC-D30-L60.stp.SLDPRT179.96K
41软件图标3 上压模-垫板.SLDPRT107.88K
42软件图标3 上压模.SLDPRT139.04K
43软件图标3 下压模-缓冲轴.SLDPRT137.95K
44软件图标3 下压模.SLDPRT199.16K
45软件图标3 下模-拉板.SLDPRT85.61K
46软件图标3 下模座.SLDPRT127.62K
47软件图标3 侧压-底座.SLDPRT141.98K
48软件图标3 侧压-立板.SLDPRT130.04K
49软件图标3 侧压-筋板.SLDPRT85.05K
50软件图标3 侧门.SLDPRT65.62K
51软件图标3 光电座.SLDPRT97.07K
52软件图标3 前端盖.SLDPRT250.58K
53软件图标3 后盖.SLDPRT385.91K
54软件图标3 启动开关.SLDPRT284.07K
55软件图标3 开关盒组件.SLDPRT423.89K
56软件图标4 样品电机.SLDASM896.8K
57软件图标4 气压机-侧压机构.SLDASM275.56K
58软件图标3 气压机-压板.SLDPRT205.16K
59软件图标3 气压机-压板连接板.SLDPRT106.11K
60软件图标4 气压机-压模.SLDASM1.07M
61软件图标3 气压机-底板.SLDPRT203.82K
62软件图标3 气压机-支撑柱.SLDPRT115.52K
63软件图标4 气压机-机架.SLDASM1.97M
64软件图标3 气压机-机架侧门.SLDPRT164.2K
65软件图标3 气压机-机架侧门b.SLDPRT150.8K
66软件图标3 气压机-机架底封板.SLDPRT112.96K
67软件图标3 气压机-机架焊盘.SLDPRT78.04K
68软件图标3 气压机-机架门.SLDPRT184.69K
69软件图标4 气压机-框架.SLDASM1.99M
70软件图标3 气压机-浮动接头.SLDPRT128.58K
71软件图标3 气压机-浮动接头压块.SLDPRT118.16K
72软件图标4 气压机-门组.SLDASM223.56K
73软件图标4 气压机-门组2.SLDASM102.92K
74软件图标4 气压机-防护罩.SLDASM533.36K
75软件图标3 气压机-防护罩机架.SLDPRT1.49M
76软件图标3 气压机-防护罩面板.SLDPRT94.69K
77软件图标3 气压机-防护罩面板2.SLDPRT53.81K
78软件图标3 气压机-顶封板.SLDPRT85.97K
79软件图标3 气压机-顶板.SLDPRT149.92K
80软件图标3 气压机-骨架.SLDPRT438.44K
81软件图标3 气源盒.SLDPRT175.0K
82软件图标4 永磁转子.SLDASM110.99K
83软件图标3 永磁转子.SLDPRT113.96K
84软件图标4 永磁转子含卡簧.SLDASM125.11K
85软件图标4 永磁转子含轴承.SLDASM400.53K
86软件图标3 注塑定子.SLDPRT393.12K
87软件图标3 转子轴.SLDPRT102.18K
