RJ45接口压合测试机
图纸描述

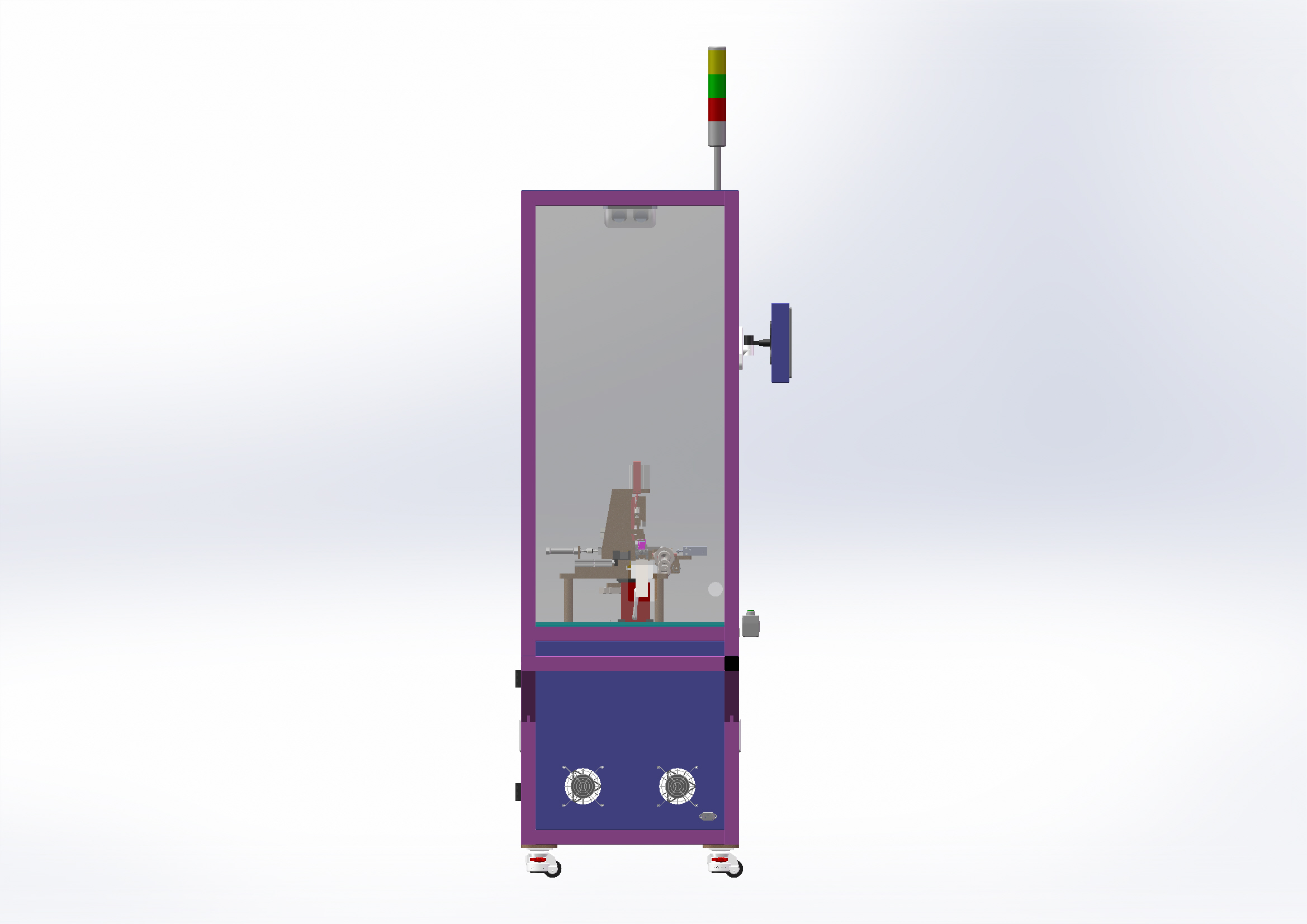

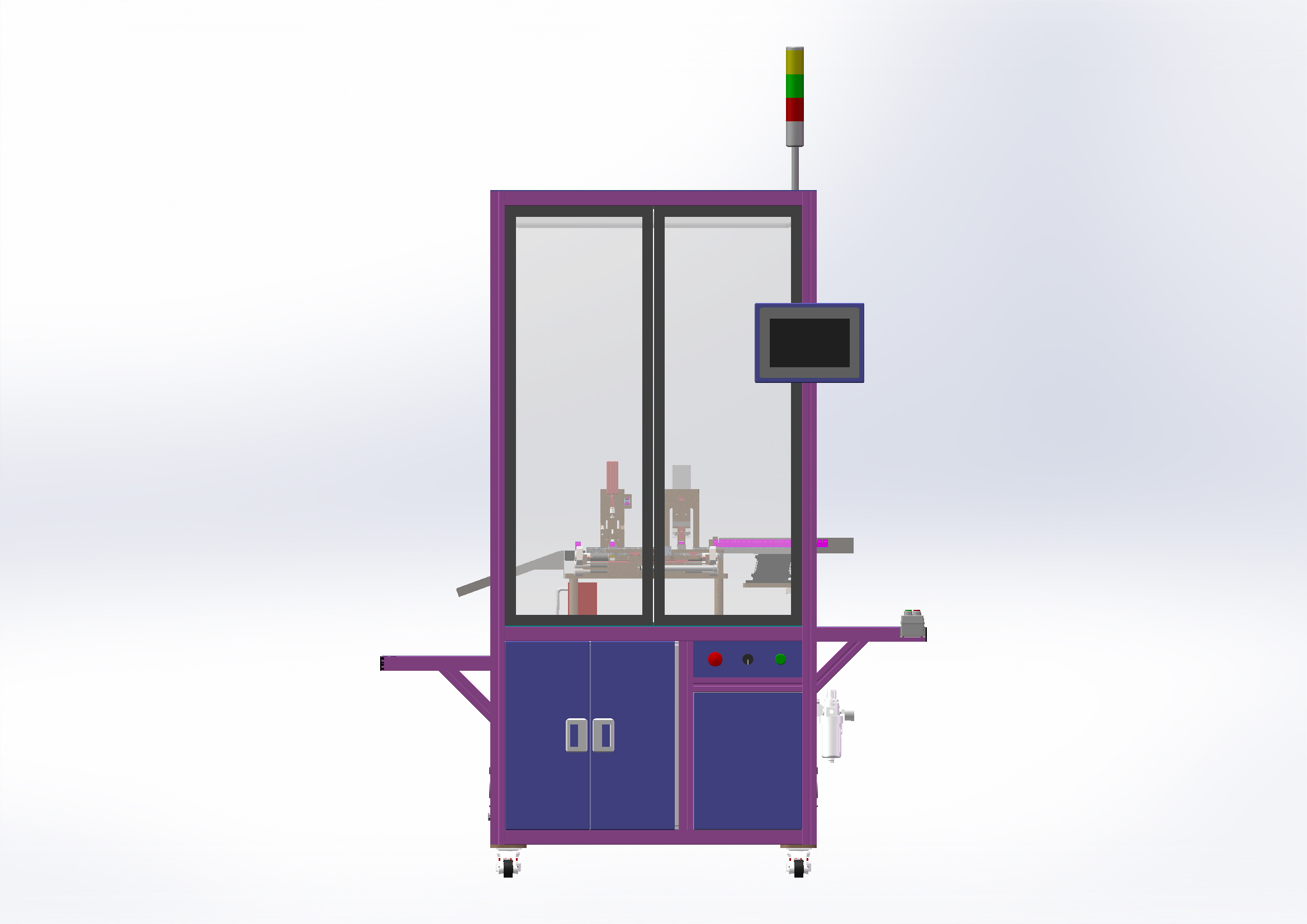

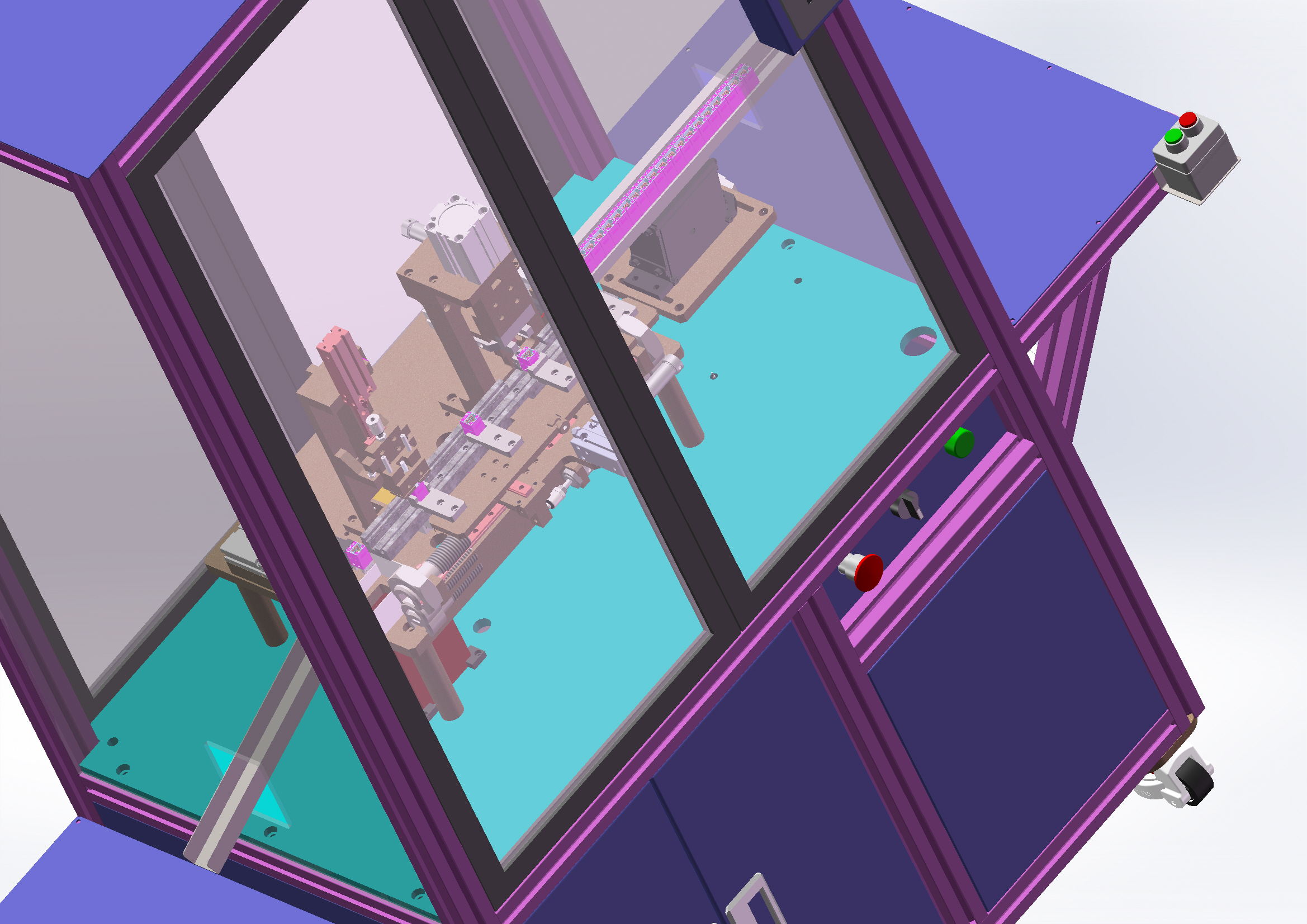

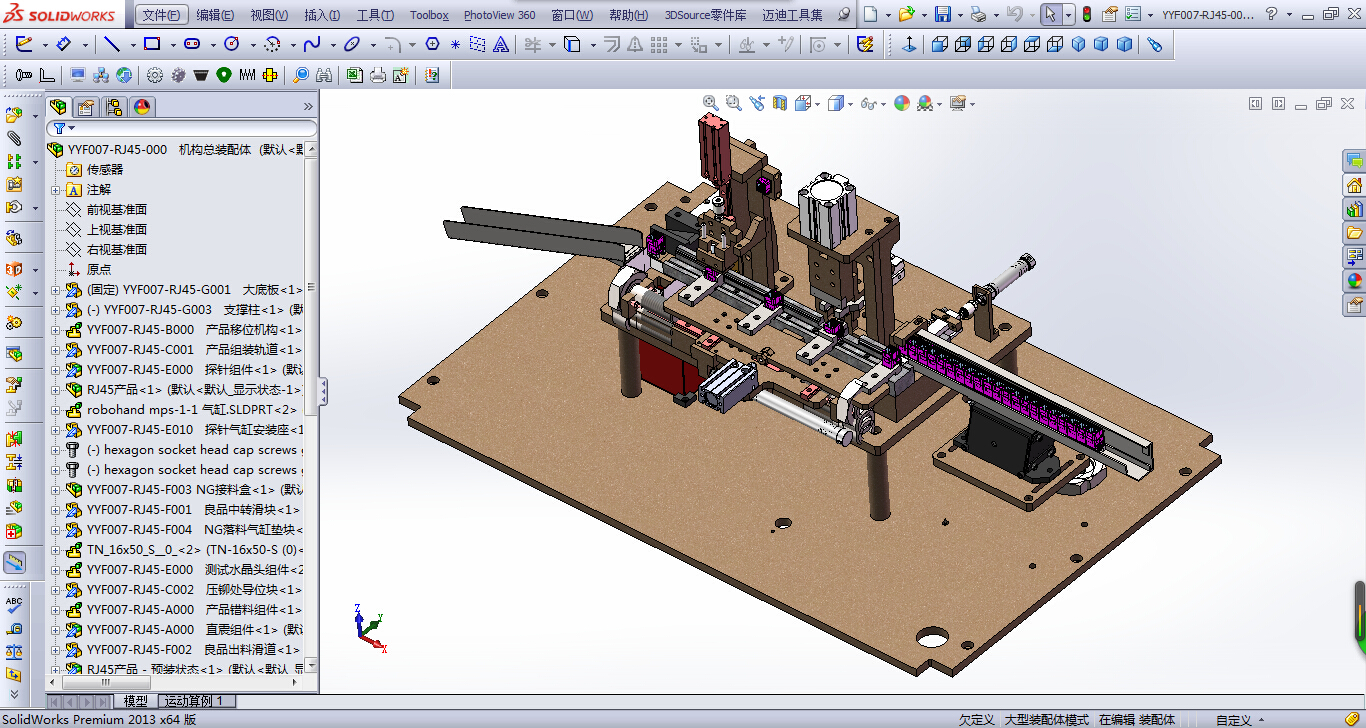

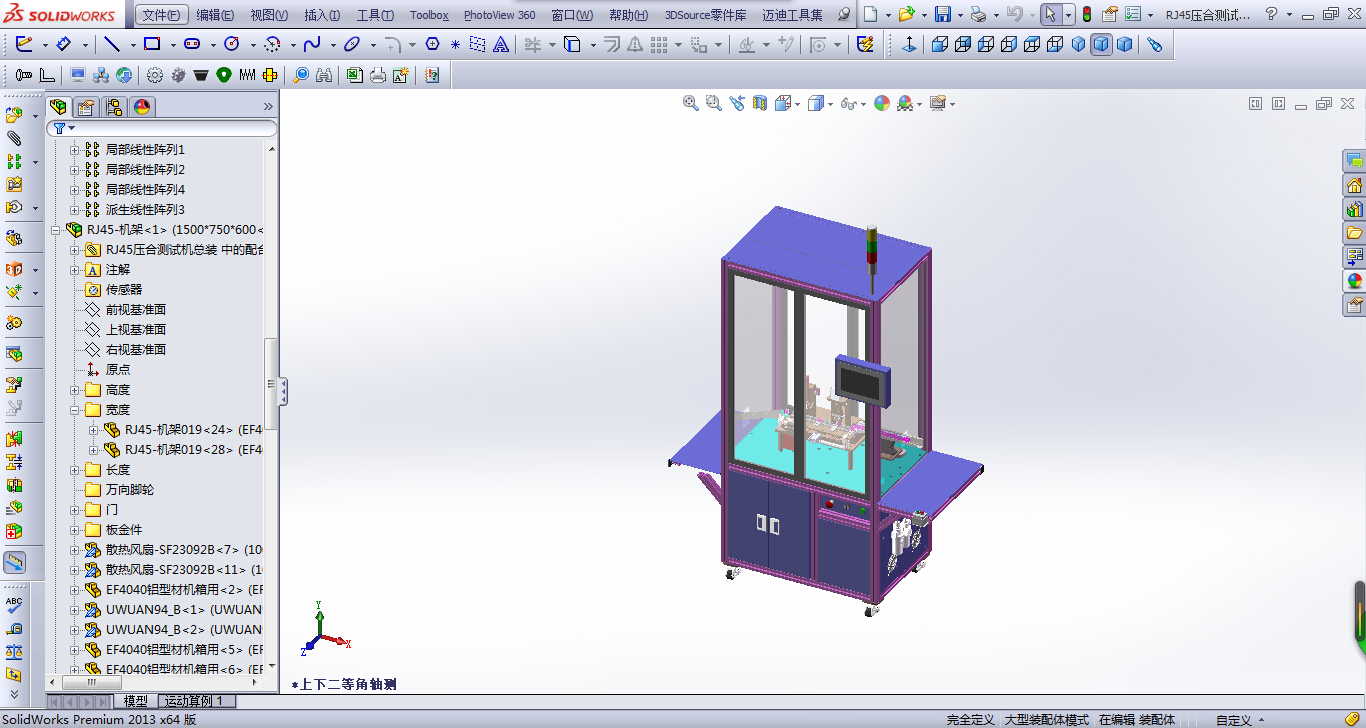

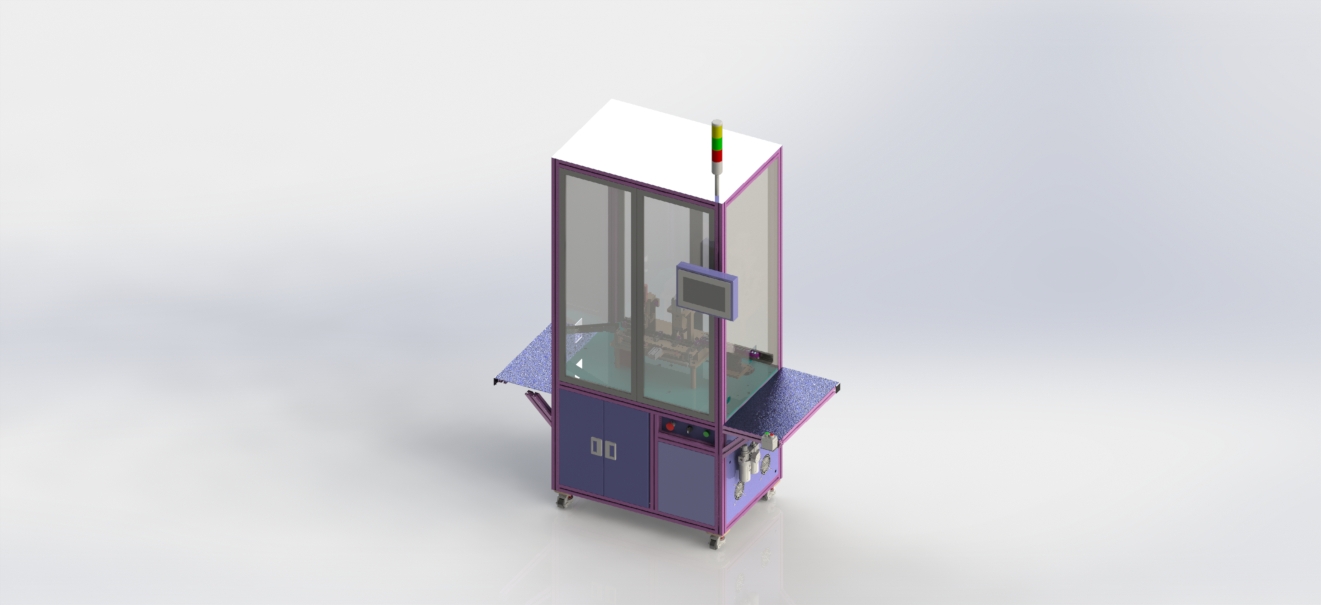

RJ45接口压合测试机是一款组装RJ45网络接口产品的设备，为客户设计的一款设备，全采用SW设计，可以修改、编辑。欢迎下载。 RJ45接口压合测试机是手工组装壳体，PCB组件，插脚后放入直震-直震供料-拔爪移位-拔爪将产品导正-压合-夹爪夹合-下一工位进行导通测试。目前已投入使用，因测试程序为一对一测试，运算时间过长，产能只能达到20pcs每min。
下载需要17金币 推广可免费下载
立即下载 收藏
图纸信息
作者
抽筋的地瓜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10.2人机界安装盒.SLDPRT | 395.0K |
| 2 | 164nut1.sldprt | 213.0K |
| 3 | 16MAU100_Body.sldprt | 389.5K |
| 4 | 16nut.sldprt | 215.5K |
| 5 | 16PB40UBody.sldprt | 531.5K |
| 6 | 16PB40URod.sldprt | 270.5K |
| 7 | 16UMA100_Rod.sldprt | 217.0K |
| 8 | 16_MA_Nut.sldprt | 224.5K |
| 9 | 16_MA_Nut1.sldprt | 214.5K |
| 10 | 1_UWAN10_80_27.sldprt | 263.5K |
| 11 | 22急停开关.SLDPRT | 206.0K |
| 12 | BFC2000.SLDPRT | 1.55M |
| 13 | EF4040铝型材_EF4040-6M400.sldprt | 258.5K |
| 14 | EF4040铝型材_EF4040-6M450.sldprt | 175.5K |
| 15 | EF4040铝型材机箱用.SLDPRT | 7.2M |
| 16 | F_M05080F.sldprt | 349.0K |
| 17 | F_M06100F.sldprt | 356.0K |
| 18 | GD-60-F 4个500KG.SLDPRT | 2.18M |
| 19 |  GD-60-F.SLDASM | 1001.5K |
| 20 | hex nut jam_am.sldprt | 1.47M |
| 21 | hex nuts, style 1-grades ab gb.sldprt | 1.12M |
| 22 | hexagon socket head cap screws gb.sldprt | 6.05M |
| 23 | HFC8_4040_B.sldasm | 148.0K |
| 24 | HFC8_4040_Bc.sldprt | 315.5K |
| 25 | HFZ20_CL.sldasm | 313.0K |
| 26 | HFZ20_CL_.sldprt | 1.1M |
| 27 | HFZ20__CL__.sldprt | 109.0K |
| 28 | HIWIN 滑轨 MGN-12-70.SLDPRT | 15.02M |
| 29 | HIWIN 滑轨 MGW-7-140.SLDPRT | 16.52M |
| 30 | HIWIN 滑轨（2010.10）L.SLDPRT | 19.14M |
| 31 | HIWIN滑块 MGW-7C.SLDPRT | 3.3M |
| 32 | HOUSING_S-1.sldprt | 113.5K |
| 33 | HOUSING_X-1.sldprt | 328.5K |
| 34 | IDC_HOUSING_01-1.sldprt | 155.5K |
| 35 | IDC_HP_2-1.sldprt | 66.0K |
| 36 | IDC_HP_2_1-1.sldprt | 66.5K |
| 37 | IDC_HP_2_2-1.sldprt | 66.5K |
| 38 | IDC_HP_2_3-1.sldprt | 66.5K |
| 39 | IDC_HP_2_4-1.sldprt | 66.5K |
| 40 | IDC_HP_2_5-1.sldprt | 66.5K |
| 41 | IDC_HP_2_6-1.sldprt | 66.5K |
| 42 | IDC_HP_2_7-1.sldprt | 66.5K |
| 43 | INSERT0826-ASM.sldasm | 120.0K |
| 44 | LD_PIN_01-1.sldprt | 62.0K |
| 45 | LD_PIN_02-1.sldprt | 64.5K |
| 46 | M3-10反射光纤.SLDPRT | 290.0K |
| 47 | M6-机械式-浮动接头-118.SLDPRT | 545.0K |
| 48 | M6x0_7528N2.sldprt | 211.5K |
| 49 | MA16x100_S_U__0_.sldasm | 330.5K |
| 50 | MAKC0604A.sldasm | 192.0K |
| 51 | MAKC0604Ab.sldprt | 246.0K |
| 52 | MAKC0604Ar.sldprt | 144.5K |
| 53 | MD-20x20-S.SLDPRT | 418.0K |
| 54 | P11-E2&R11-2S探针套筒.SLDPRT | 180.5K |
| 55 | PB_16x40_S_U__0_.sldasm | 370.5K |
| 56 | PCB_2-1.sldprt | 67.0K |
| 57 | PIN_01-1.sldprt | 68.0K |
| 58 | PIN_01-2.sldprt | 64.0K |
| 59 | PIN_01-3.sldprt | 67.5K |
| 60 | PIN_01-4.sldprt | 68.5K |
| 61 | PIN_01.sldasm | 114.0K |
| 62 | PIN_02-1.sldprt | 60.5K |
| 63 | PIN_02-2.sldprt | 60.5K |
| 64 | PIN_02-3.sldprt | 60.0K |
| 65 | PIN_02-4.sldprt | 60.5K |
| 66 | PIN_02.sldasm | 114.0K |
| 67 | RB0604.SLDPRT | 172.5K |
| 68 | RB0806缓冲器.SLDPRT | 162.5K |
| 69 | RJ45 水晶头.SLDPRT | 825.0K |
| 70 | RJ45-机架.SLDASM | 3.67M |
| 71 | RJ45-机架00-03.SLDASM | 362.5K |
| 72 | RJ45-机架00-04.SLDASM | 183.0K |
| 73 | RJ45-机架001.SLDPRT | 480.0K |
| 74 | RJ45-机架001右.SLDPRT | 406.0K |
| 75 | RJ45-机架003.SLDPRT | 292.5K |
| 76 | RJ45-机架004.SLDPRT | 342.5K |
| 77 | RJ45-机架011.SLDPRT | 461.5K |
| 78 | RJ45-机架016.SLDPRT | 1.8M |
| 79 | RJ45-机架019.SLDPRT | 1.81M |
| 80 | RJ45-机架塑胶合叶.sldprt | 206.5K |
| 81 | RJ45DN.SLDASM | 400.0K |
| 82 | RJ45产品 - 预装状态.SLDASM | 784.5K |
| 83 | RJ45产品.SLDASM | 778.0K |
| 84 | RJ45压合测试机总装.SLDASM | 6.06M |
| 85 | robohand mps-1-1 气缸.SLDPRT.SLDASM | 156.5K |
| 86 | robohand mps-1-1 滑块.SLDPRT | 242.0K |
| 87 | robohand mps-1-1 缸体.SLDPRT | 196.5K |
| 88 | SDA_40x4040_b.sldprt | 628.0K |
| 89 | SDA_40x4040_r.sldprt | 294.0K |
| 90 | SDA_40x40__0_.sldasm | 326.5K |
| 91 | SHELL-1.sldprt | 1.5M |
| 92 | SMC--CDU系例.SLDPRT | 7.4M |
| 93 | socket head cap screw_am.sldprt | 11.66M |
| 94 | SW-1.sldprt | 59.5K |
| 95 | TN16s.sldprt | 205.5K |
| 96 | TN16_50_fp.sldprt | 300.5K |
| 97 | TN16_50___50_b.sldprt | 627.5K |
| 98 | TN_16x50_S__0_.sldasm | 409.0K |
| 99 | TN_16_5050_r.sldprt | 227.5K |
| 100 | UWAF8_80_27.sldprt | 214.0K |
| 101 | UWAN10_80_27.sldasm | 189.0K |
| 102 | UWUAN94_B.sldprt | 243.0K |
| 103 | YYF-007-机架00-02.sldasm | 311.5K |
| 104 | YYF-007-机架00-03_L400_H520.sldasm | 60.5K |
| 105 | YYF-007-机架00-04.sldasm | 59.0K |
| 106 | YYF-007-机架asdf0.SLDPRT | 190.5K |
| 107 | YYF-007托台1500_750_600.sldasm | 301.5K |
| 108 | YYF007-RJ45-000 机构总装配体.SLDASM | 4.7M |
| 109 | YYF007-RJ45-A000 产品错料组件.SLDASM | 1.45M |
| 110 | YYF007-RJ45-A000 直震组件.SLDASM | 1.14M |
| 111 | YYF007-RJ45-A001 错料滑道.SLDPRT | 680.5K |
| 112 | YYF007-RJ45-A002 错料滑块.SLDPRT | 516.0K |
| 113 | YYF007-RJ45-A003 错料产品盖板.SLDPRT | 490.0K |
| 114 | YYF007-RJ45-A004 错料产品盖板B.SLDPRT | 430.5K |
| 115 | YYF007-RJ45-A005 错料滑道安装座.SLDPRT | 586.0K |
| 116 | YYF007-RJ45-A006 错料气缸安装座.SLDPRT | 319.0K |
| 117 | YYF007-RJ45-A007 错料气缸限位块.SLDPRT | 345.5K |
| 118 | YYF007-RJ45-A008 错料气缸限位块B.SLDPRT | 499.5K |
| 119 | YYF007-RJ45-A009 直震高低调节板.SLDPRT | 394.5K |
| 120 | YYF007-RJ45-A010 直震轨道.SLDPRT | 364.5K |
| 121 | YYF007-RJ45-A011 产品进料挡料块.SLDPRT | 503.0K |
| 122 | YYF007-RJ45-B000 产品移位机构.SLDASM | 1.49M |
| 123 | YYF007-RJ45-B001 移位机构安装座.SLDPRT | 631.5K |
| 124 | YYF007-RJ45-B002 Y移位机构安装座.SLDPRT | 689.0K |
| 125 | YYF007-RJ45-B003 拔爪安装板.SLDPRT | 536.0K |
| 126 | YYF007-RJ45-B004 夹爪限位块.SLDPRT | 375.0K |
| 127 | YYF007-RJ45-B005 移位气缸安装座.SLDPRT | 511.5K |
| 128 | YYF007-RJ45-B006 移位气缸连接块.SLDPRT | 378.5K |
| 129 | YYF007-RJ45-B007 移位气缸限位块.SLDPRT | 485.0K |
| 130 | YYF007-RJ45-B008 排料拔爪.SLDPRT | 337.5K |
| 131 | YYF007-RJ45-B009 铆压站拔爪.SLDPRT | 368.5K |
| 132 | YYF007-RJ45-B010 进料站拔爪.SLDPRT | 301.0K |
| 133 | YYF007-RJ45-C001 产品组装轨道.SLDPRT | 842.5K |
| 134 | YYF007-RJ45-C002 压铆处导位块.SLDPRT | 383.5K |
| 135 | YYF007-RJ45-C003 轨道支撑块.SLDPRT | 489.5K |
| 136 | YYF007-RJ45-D000 压合组件.SLDASM | 1.05M |
| 137 | YYF007-RJ45-D001 压合底板.SLDPRT | 453.5K |
| 138 | YYF007-RJ45-D002 压合立板.SLDPRT | 510.5K |
| 139 | YYF007-RJ45-D003 压合加强肋.SLDPRT | 286.5K |
| 140 | YYF007-RJ45-D004 压合气缸安装板.SLDPRT | 475.0K |
| 141 | YYF007-RJ45-D005 压合滑块.SLDPRT | 538.5K |
| 142 | YYF007-RJ45-D006 夹爪气缸安装板.SLDPRT | 431.5K |
| 143 | YYF007-RJ45-D007 压入块.SLDPRT | 214.5K |
| 144 | YYF007-RJ45-D008 夹爪A.SLDPRT | 252.5K |
| 145 | YYF007-RJ45-D009 夹爪B.SLDPRT | 169.5K |
| 146 | YYF007-RJ45-E000 探针组件.SLDASM | 286.0K |
| 147 | YYF007-RJ45-E000 测试水晶头组件.SLDASM | 1.7M |
| 148 | YYF007-RJ45-E001 测试立板.SLDPRT | 650.5K |
| 149 | YYF007-RJ45-E002 测试加强肋.SLDPRT | 305.5K |
| 150 | YYF007-RJ45-E003 电测底板.SLDPRT | 493.5K |
| 151 | YYF007-RJ45-E005 测试滑块.SLDPRT | 626.0K |
| 152 | YYF007-RJ45-E006 限位调整块.SLDPRT | 362.0K |
| 153 | YYF007-RJ45-E007 脱料板.SLDPRT | 305.0K |
| 154 | YYF007-RJ45-E008 水晶头固定块.SLDPRT | 429.0K |
| 155 | YYF007-RJ45-E009 气缸安装块.SLDPRT | 498.5K |
| 156 | YYF007-RJ45-E010 探针气缸安装座.SLDPRT | 460.5K |
| 157 | YYF007-RJ45-E011 电测探针安装座.SLDPRT | 404.0K |
| 158 | YYF007-RJ45-E012 测试滑轨垫块.SLDPRT | 502.5K |
| 159 | YYF007-RJ45-E013 测试插口安装块.SLDPRT | 472.5K |
| 160 | YYF007-RJ45-F001 良品中转滑块.SLDPRT | 325.5K |
| 161 | YYF007-RJ45-F002 良品出料滑道.SLDPRT | 241.5K |
| 162 | YYF007-RJ45-F003 NG盒.SLDPRT | 227.0K |
| 163 | YYF007-RJ45-F003 NG接料盒.SLDASM | 185.0K |
| 164 | YYF007-RJ45-F004 NG落料气缸垫块.SLDPRT | 503.0K |
| 165 | YYF007-RJ45-F005 NG盒限位块.SLDPRT | 184.5K |
| 166 | YYF007-RJ45-F006 NG品漏斗.SLDPRT | 263.0K |
| 167 | YYF007-RJ45-G001 大底板.SLDPRT | 707.5K |
| 168 | YYF007-RJ45-G002 小底板.SLDPRT | 1006.0K |
| 169 | YYF007-RJ45-G003 支撑柱.SLDPRT | 423.0K |
| 170 | 三色灯A.SLDPRT | 233.5K |
| 171 | 三防灯.SLDPRT | 452.0K |
| 172 | 产品轨道.SLDASM | 1.42M |
| 173 | 前侧玻璃门.sldprt | 130.0K |
| 174 | 前小面板.SLDPRT | 826.5K |
| 175 | 前电控箱门.SLDPRT | 419.0K |
| 176 | 前门装配体.sldasm | 176.0K |
| 177 | 前门（宽463）.sldprt | 162.5K |
| 178 | 前门（长908）.sldprt | 277.0K |
| 179 | 前面横格栏.SLDPRT | 406.0K |
| 180 | 前面立格栏.SLDPRT | 398.5K |
| 181 | 双按钮开关.sldprt | 414.5K |
| 182 | 双按钮开关组.SLDASM | 367.0K |
| 183 | 外挂式人机界面安装盒组件.SLDASM | 199.5K |
| 184 | 定位针.SLDASM | 183.5K |
| 185 | 定位针内芯.SLDPRT | 154.0K |
| 186 | 定位针外套.SLDPRT | 182.5K |
| 187 | 平衡臂显示器安装板.SLDPRT | 289.0K |
| 188 | 开关盒安装钣金.SLDPRT | 150.0K |
| 189 | 托台面板.SLDPRT | 273.0K |
| 190 | 按钮安装板.SLDPRT | 220.5K |
| 191 | 插座.SLDPRT | 551.5K |
| 192 | 散热风扇-SF23092B.SLDPRT | 1.57M |
| 193 | 旋转式电源开关.SLDPRT | 173.0K |
| 194 | 昆仑通态10.2寸触摸屏.SLDPRT | 285.0K |
| 195 | 机架罩-机架001.SLDPRT | 242.5K |
| 196 | 机架罩-机架002.SLDPRT | 197.0K |
| 197 | 机架罩盖.SLDPRT | 159.5K |
| 198 | 电气安装板.SLDPRT | 270.5K |
| 199 | 电测机构.SLDASM | 3.89M |
| 200 | 电源运行指示灯.SLDPRT | 175.0K |
| 201 | 直振器.SLDPRT | 977.5K |
| 202 | 短臂式显示器支架.SLDASM | 208.0K |
| 203 | 短臂式显示器支架座.SLDPRT | 291.5K |
| 204 | 脚轮安装板.SLDPRT | 295.5K |
| 205 | 连接转臂.SLDPRT | 162.0K |
