包括工作台，位于工作台上的皮带升降装置，与皮带升降装置连接的夹持臂，以及设置在工作台上面的夹持装置和上料装置，通过夹持装置对阀体进行夹持，然后通过上料装置将压力表搬运至既定位置，然后夹持臂对压力表进行夹持限位，然后通过升降装置调节压力表的位置，并将其按压在阀体上，同时本夹持装置还可进行旋转，进而可根据自身的需求安装一个甚至多个压力表。

阀体自动装压力表
首页>图纸库>零部件模型>管道附件2024-08-26报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
34

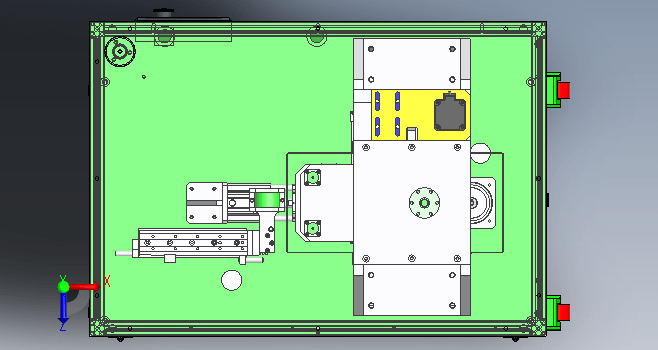

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
包括工作台，位于工作台上的皮带升降装置，与皮带升降装置连接的夹持臂，以及设置在工作台上面的夹持装置和上料装置，通过夹持装置对阀体进行夹持，然后通过上料装置将压力表搬运至既定位置，然后夹持臂对压力表进行夹持限位，然后通过升降装置调节压力表的位置，并将其按压在阀体上，同时本夹持装置还可进行旋转，进而可根据自身的需求安装一个甚至多个压力表。
