转盘上料机
图纸描述

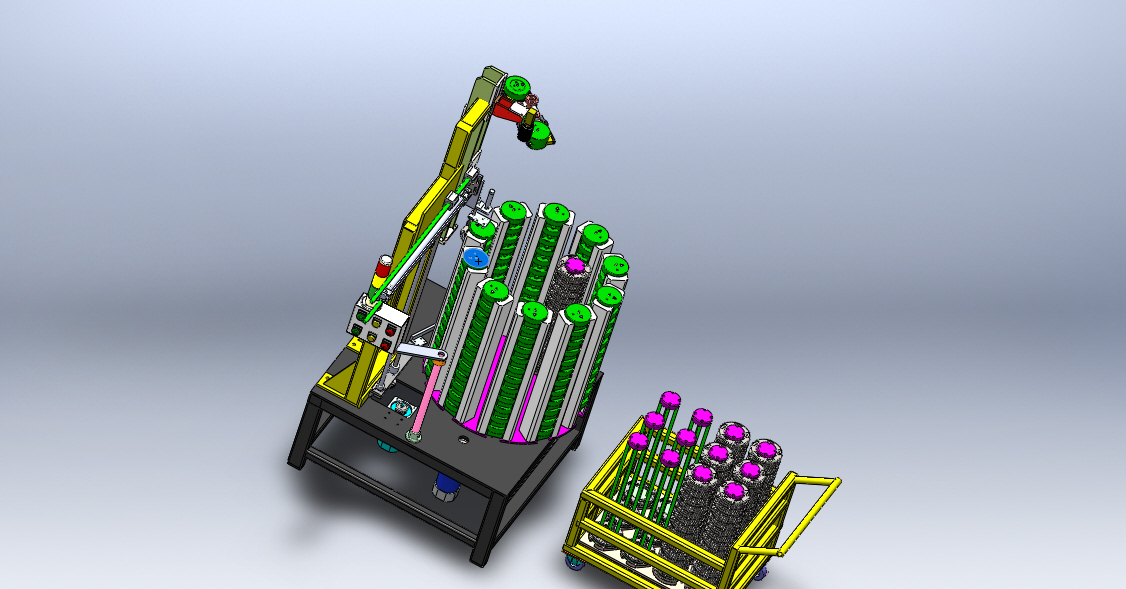

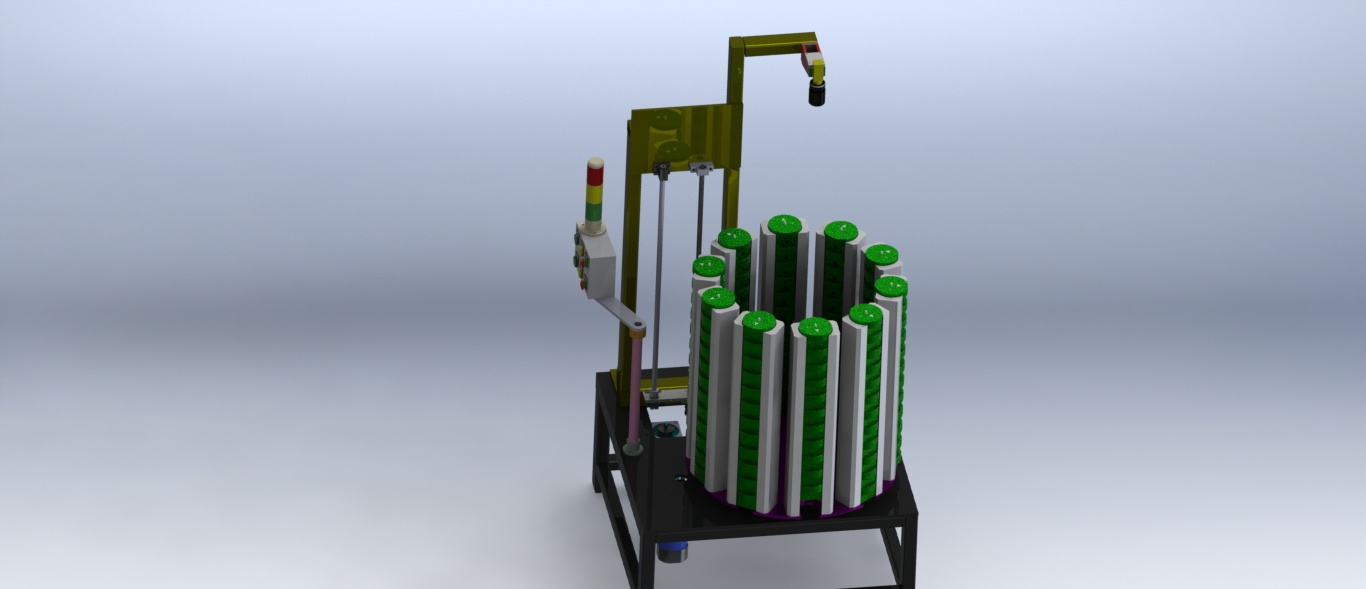

转盘上料机3D图 SolidWorks 2014版 ，转盘式自动上料设备，采用分割器方式进行自动上料，带有CCD视觉系统进行产品方向定位，该转盘式供料机设备有储存产品功能，大大缩短人工上料时间，欢迎下载。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
作者
机米螺丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1_5.sldprt | 297.0K |
| 2 | 2_5.sldprt | 129.5K |
| 3 | 32_C_Screw.sldprt | 279.0K |
| 4 | 3_5.sldprt | 131.0K |
| 5 | 865-E003-4739_3.sldprt | 121.5K |
| 6 | 865-E004-4739_3.sldprt | 103.5K |
| 7 | 865-E006-4739_3.sldprt | 113.5K |
| 8 | 865-E007-4739_3.sldprt | 110.5K |
| 9 | 865-E008-4739_3.sldprt | 97.5K |
| 10 |  865-EA01-4739.sldasm | 241.0K |
| 11 | 865-G003-4663.sldprt | 112.0K |
| 12 | 865-G005-4663.sldprt | 68.0K |
| 13 | 865-G006-4663.sldprt | 67.0K |
| 14 | CDJ2B16_45_B_0_.sldprt | 230.5K |
| 15 | CKZJ751plate.sldprt | 172.0K |
| 16 | CSPJ75_1bearing.sldprt | 182.0K |
| 17 | CSPJ75_1wheel.sldprt | 152.5K |
| 18 | CSPJbody7513body.sldprt | 288.5K |
| 19 | CSPJS75_R.sldasm | 279.5K |
| 20 | CSPJ_stopper75_1stopper.sldprt | 203.0K |
| 21 | CSPK75_1fixed.sldprt | 330.5K |
| 22 | CSPK75_R.sldasm | 232.0K |
| 23 | E001_3.sldprt | 115.5K |
| 24 | E002_3.sldprt | 104.0K |
| 25 | E005_3.sldprt | 114.0K |
| 26 | FL2G-50S5M_3.sldprt | 122.5K |
| 27 | F_SC32LB.sldprt | 263.0K |
| 28 | JSI32_1.sldprt | 201.5K |
| 29 | LENS-S_3.sldprt | 119.0K |
| 30 | MHL2-10D1_96_0_.SLDASM | 233.5K |
| 31 | MHS3-32D (28).SLDPRT | 318.5K |
| 32 | Outer_ring_gear_1.sldprt | 229.0K |
| 33 | SC32_6001.sldprt | 178.5K |
| 34 | SC_32x600_S_LB_000_.sldasm | 650.0K |
| 35 | SC_32x600_S_LB_0__r.sldprt | 260.5K |
| 36 | SC_32x600_S_LB__0___c.sldprt | 1.05M |
| 37 | SC_32_M10x1_25___Nut.sldprt | 187.0K |
| 38 | SC_32_Screw.sldprt | 148.0K |
| 39 | SFTR01510螺母.SLDPRT | 206.5K |
| 40 | tpwl5-24.sldprt | 181.0K |
| 41 | 上料杆-2.SLDASM | 2.76M |
| 42 | 上料杆.SLDASM | 828.0K |
| 43 | 上法兰机.SLDASM | 2.35M |
| 44 | 上盖.SLDPRT | 222.0K |
| 45 | 光轴10.SLDPRT | 101.5K |
| 46 | 光轴16.SLDPRT | 99.5K |
| 47 | 光轴夹板.SLDPRT | 353.5K |
| 48 | 光轴底座16.SLDPRT | 324.0K |
| 49 | 内杆.SLDPRT | 175.0K |
| 50 | 分度盘电机连接板.SLDPRT | 212.5K |
| 51 | 升降气缸连接板.SLDPRT | 324.0K |
| 52 | 升降电机90W.SLDPRT | 268.5K |
| 53 | 升降电机座板.SLDPRT | 242.0K |
| 54 | 圆托板-2.SLDPRT | 170.5K |
| 55 | 圆托板.SLDPRT | 269.5K |
| 56 | 圆环车体与定位架.SLDASM | 3.81M |
| 57 | 大带轮36L75.SLDPRT | 472.0K |
| 58 | 大带轮垫片.SLDPRT | 142.0K |
| 59 | 对接法兰.SLDPRT | 547.5K |
| 60 | 对接法兰安装板-1.SLDPRT | 263.5K |
| 61 | 小带轮15L75_3.SLDPRT | 401.5K |
| 62 | 小带轮15L75_4.SLDPRT | 407.5K |
| 63 | 小带轮16H75.SLDPRT | 397.5K |
| 64 | 小带轮18L75.SLDPRT | 408.0K |
| 65 | 工件 2.SLDPRT | 627.0K |
| 66 | 工件.SLDPRT | 429.5K |
| 67 | 工件法兰.SLDPRT | 5.0M |
| 68 | 工件法兰串1.SLDPRT | 2.9M |
| 69 | 底板2.SLDPRT | 267.5K |
| 70 | 底盘2.SLDPRT | 384.5K |
| 71 | 惰轮.SLDPRT | 157.5K |
| 72 | 惰轮板.SLDPRT | 158.0K |
| 73 | 惰轮轴.SLDPRT | 238.5K |
| 74 | 手抓装配体.SLDASM | 813.5K |
| 75 | 手指-2.SLDPRT | 165.0K |
| 76 | 手指.SLDPRT | 315.0K |
| 77 | 手指连接板.SLDPRT | 307.5K |
| 78 | 手爪 - 2.SLDASM | 690.5K |
| 79 | 手爪 - 2.SLDPRT | 219.0K |
| 80 | 手爪2-1.SLDASM | 500.5K |
| 81 | 手爪2-2.SLDASM | 334.0K |
| 82 | 指示灯 - 2.SLDPRT | 218.5K |
| 83 | 按钮-1.SLDPRT | 204.0K |
| 84 | 按钮-3.SLDPRT | 209.0K |
| 85 | 按钮.SLDASM | 578.5K |
| 86 | 按钮盒.SLDPRT | 539.0K |
| 87 | 推车架.SLDPRT | 1.03M |
| 88 | 提升板.SLDPRT | 272.5K |
| 89 | 提升架.SLDPRT | 316.5K |
| 90 | 机架.SLDPRT | 1.05M |
| 91 | 机罩.SLDPRT | 379.5K |
| 92 | 止位螺母TLKA-10.SLDPRT | 250.5K |
| 93 | 注销.SLDPRT | 142.5K |
| 94 | 直线轴承LMH10.SLDPRT | 182.0K |
| 95 | 直线轴承LMH16.SLDPRT | 197.5K |
| 96 | 直线轴承座SMA16.SLDPRT | 248.0K |
| 97 | 空心镀铬硬轴16.SLDPRT | 116.0K |
| 98 | 立架2.SLDPRT | 738.0K |
| 99 | 螺杆15.SLDPRT | 248.0K |
| 100 | 螺杆固定侧EK12.SLDPRT | 302.0K |
| 101 | 螺杆支持侧EF12.SLDPRT | 268.0K |
| 102 | 角轮安装板.SLDPRT | 117.5K |
| 103 | 转动电机90W.SLDPRT | 377.0K |
| 104 |  转盘上料机.STEP | 28.8M |
| 105 | 轴头2.SLDPRT | 353.0K |
