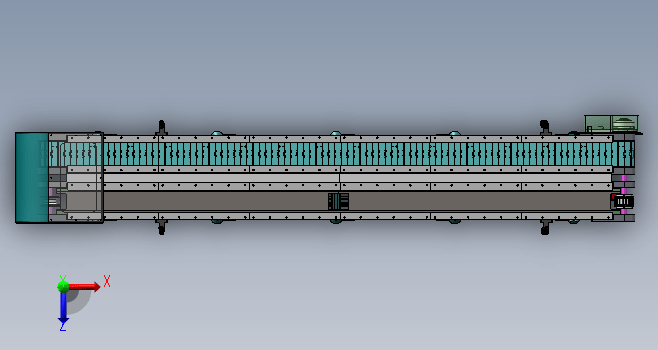

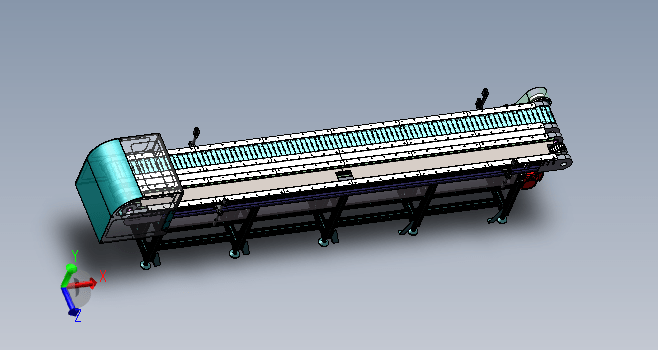

曲轴不锈钢板链线3D数模+工程图
图纸描述
不锈钢链板线hs-0900曲轴输送机 是一种以标准链板为承载面，由马达减速机为动力传动的传送装置。链板式输送机，由动力装置（电机）、传动轴、滚筒、张紧装置、链轮、链条、轴承、润滑剂、链板等等构成。其中带动物料的输送的主要的两个部分为：链条，利用它的循环往复运动提供牵引动力；金属板，作为输送过程中的承载体。
下载需要32金币 推广可免费下载
立即下载 收藏
图纸信息
作者
游标卡尺
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1801100016-005-1001-11-014.sldprt | 71.5K |
| 2 | 1801100016-005-1001-11-015.sldprt | 66.5K |
| 3 |  1801100016-005-1001-11-PUR.sldasm | 31.57K |
| 4 | 1801100016-005-1001-11-STD.sldasm | 34.28K |
| 5 | 7201.SLDPRT | 135.19K |
| 6 | 7202.SLDPRT | 303.92K |
| 7 |  7203.SLDDRW | 121.9K |
| 8 | 7203.SLDPRT | 311.51K |
| 9 | 7208托条.SLDPRT | 55.69K |
| 10 | 7214下托板.SLDDRW | 116.44K |
| 11 | 7214下托板.SLDPRT | 387.01K |
| 12 | 7215下托条.SLDPRT | 60.06K |
| 13 | 7216电机固定板.SLDDRW | 111.29K |
| 14 | 812-19T-30主动链轮.SLDDRW | 168.97K |
| 15 | 812-19T-30主动链轮.SLDPRT | 205.33K |
| 16 | 812-19T主动链轮盖.SLDDRW | 148.77K |
| 17 | 812-19T主动链轮盖.SLDPRT | 128.81K |
| 18 | 812-19T从动轮.SLDDRW | 129.72K |
| 19 | 812-19T从动轮.SLDPRT | 180.61K |
| 20 | deep groove ball bearings gb.sldprt | 510.92K |
| 21 |  dented_n.dds | 1.33M |
| 22 | E3Z_FRP21.sldprt | 108.5K |
| 23 | GB70.1+GB93_M3x20.sldprt | 71.0K |
| 24 | GB70.1+GB93_M5x12.sldprt | 71.0K |
| 25 | GB70.1+GB93_M6x16.sldprt | 70.5K |
| 26 | GB70.1+GB93_M8x20.sldprt | 69.5K |
| 27 | GB／T276-94深沟球轴承6205-2Z.SLDPRT | 869.74K |
| 28 | HPTS-701-411P-M8C.sldprt | 62.5K |
| 29 | hs-0900曲轴输送机.SLDASM | 3.92M |
| 30 | hs-0900曲轴输送机.SLDDRW | 2.04M |
| 31 | plasticpolystyrene_normalmap.dds | 1.33M |
| 32 | R47DRE80M4-M6-270-2.SLDPRT | 895.5K |
| 33 | sandblasted.dds | 1.33M |
| 34 | transmission roller chain sprocket_s_jis.sldprt | 2.47M |
| 35 | VSFT-150-Φ25(8)扭矩限制器.SLDPRT | 119.47K |
| 36 | 不锈钢平顶输送链152.5.SLDDRW | 110.47K |
| 37 | 光电组件.SLDASM | 265.99K |
| 38 | 安全可视化板.SLDDRW | 94.44K |
| 39 | 安全可视化板.SLDPRT | 54.18K |
| 40 | 扭矩限制器压垫.SLDDRW | 103.1K |
| 41 | 扭矩限制器压垫.SLDPRT | 121.01K |
| 42 | 扭矩限制器挡圈.SLDDRW | 103.32K |
| 43 | 扭矩限制器挡圈.SLDPRT | 165.24K |
| 44 | 曲轴中支腿.SLDPRT | 1.56M |
| 45 | 曲轴主动轮固定板-02.SLDDRW | 168.75K |
| 46 | 曲轴主动轮固定板.SLDDRW | 165.51K |
| 47 | 曲轴主动轮固定板.SLDPRT | 215.76K |
| 48 | 曲轴主动轴.SLDDRW | 186.24K |
| 49 | 曲轴主动轴.SLDPRT | 150.78K |
| 50 | 曲轴从动轮固定板.SLDDRW | 129.8K |
| 51 | 曲轴从动轮固定板.SLDPRT | 155.84K |
| 52 | 曲轴从动轴.SLDDRW | 122.54K |
| 53 | 曲轴从动轴.SLDPRT | 178.94K |
| 54 | 曲轴前支腿.SLDPRT | 1.56M |
| 55 | 曲轴后支腿.SLDPRT | 1.47M |
| 56 | 曲轴固定角.SLDPRT | 91.46K |
| 57 | 曲轴固定角R.SLDPRT | 93.18K |
| 58 | 曲轴地脚组合.SLDPRT | 148.11K |
| 59 | 曲轴型材3030-990.SLDPRT | 145.57K |
| 60 | 曲轴支腿拉筋.SLDPRT | 209.29K |
| 61 | 曲轴支腿组合.SLDASM | 1.54M |
| 62 | 曲轴支腿组合.SLDDRW | 403.99K |
| 63 | 曲轴电机固定板.SLDPRT | 90.08K |
| 64 | 曲轴铝型材支架.SLDDRW | 154.67K |
| 65 | 端部防护罩.SLDPRT | 510.47K |
| 66 | 端部防护罩2.SLDPRT | 512.67K |
| 67 | 连接盖板.SLDDRW | 127.19K |
| 68 | 连接盖板.SLDPRT | 298.66K |
| 69 | 链条防护板.SLDDRW | 145.66K |
| 70 | 链条防护板.SLDPRT | 168.59K |
| 71 | 链板压件.SLDDRW | 119.13K |
| 72 | 链板压件.SLDPRT | 94.22K |
| 73 | 链板组.SLDASM | 162.81K |
| 74 | 链板组.SLDDRW | 225.74K |
| 75 | 链板组2.SLDDRW | 236.04K |
| 76 | 链轮保护罩.SLDDRW | 135.39K |
| 77 | 链轮保护罩.SLDPRT | 119.14K |
| 78 | 镜向7204主动轮固定板.SLDPRT | 169.18K |
| 79 | 镜向7205从动轮固定板.SLDPRT | 108.16K |
| 80 | 镜向7214下托板.SLDPRT | 124.46K |
| 81 | 镜向曲轴主动轮固定板-02.SLDDRW | 164.51K |
| 82 | 镜向曲轴主动轮固定板.SLDDRW | 173.79K |
| 83 | 镜向曲轴从动轮固定板.SLDDRW | 144.33K |
| 84 | 防护罩-2.SLDPRT | 728.61K |
| 85 | 防护罩垫圈.SLDDRW | 99.83K |
| 86 | 防护罩垫圈.SLDPRT | 123.53K |
