小阀体自动上料+切槽+平面+出料
图纸描述

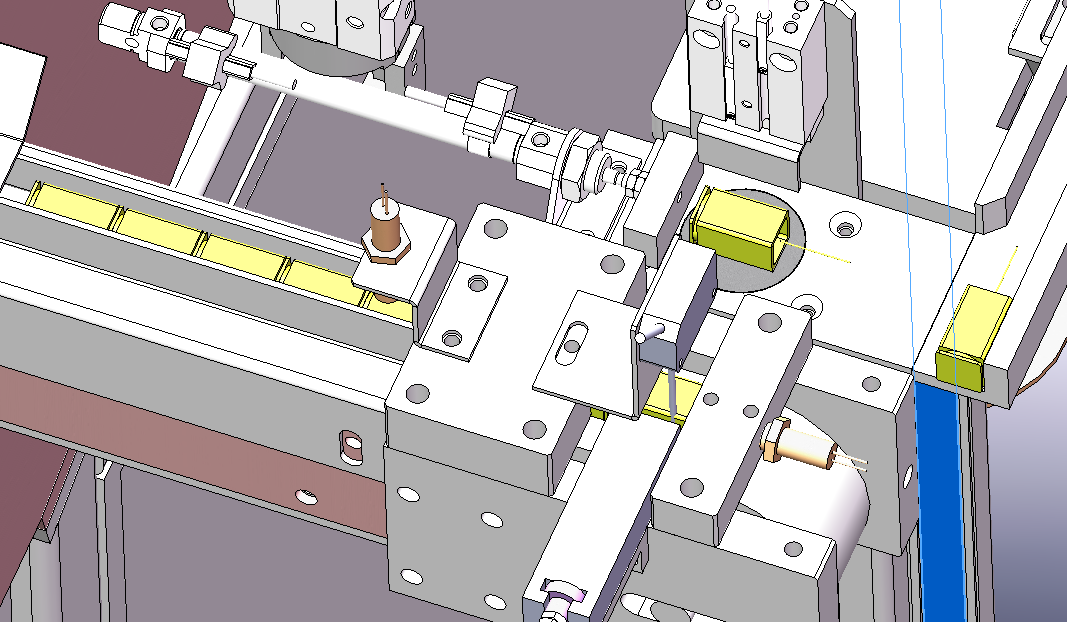

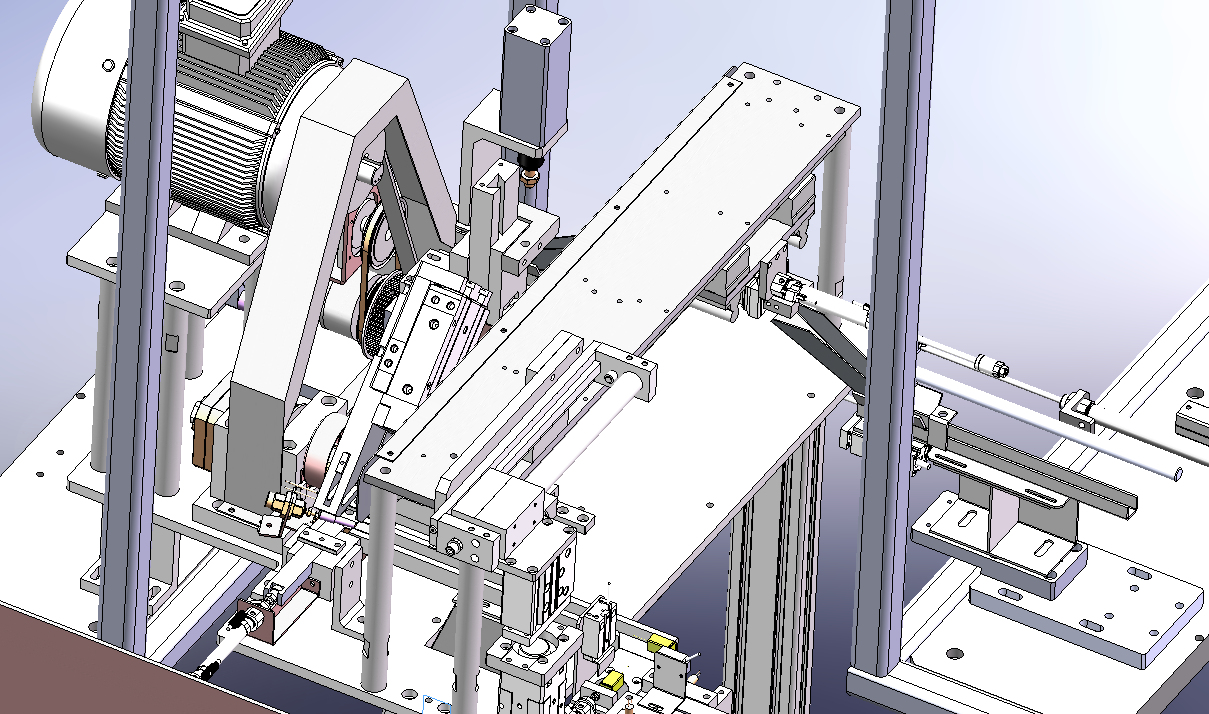

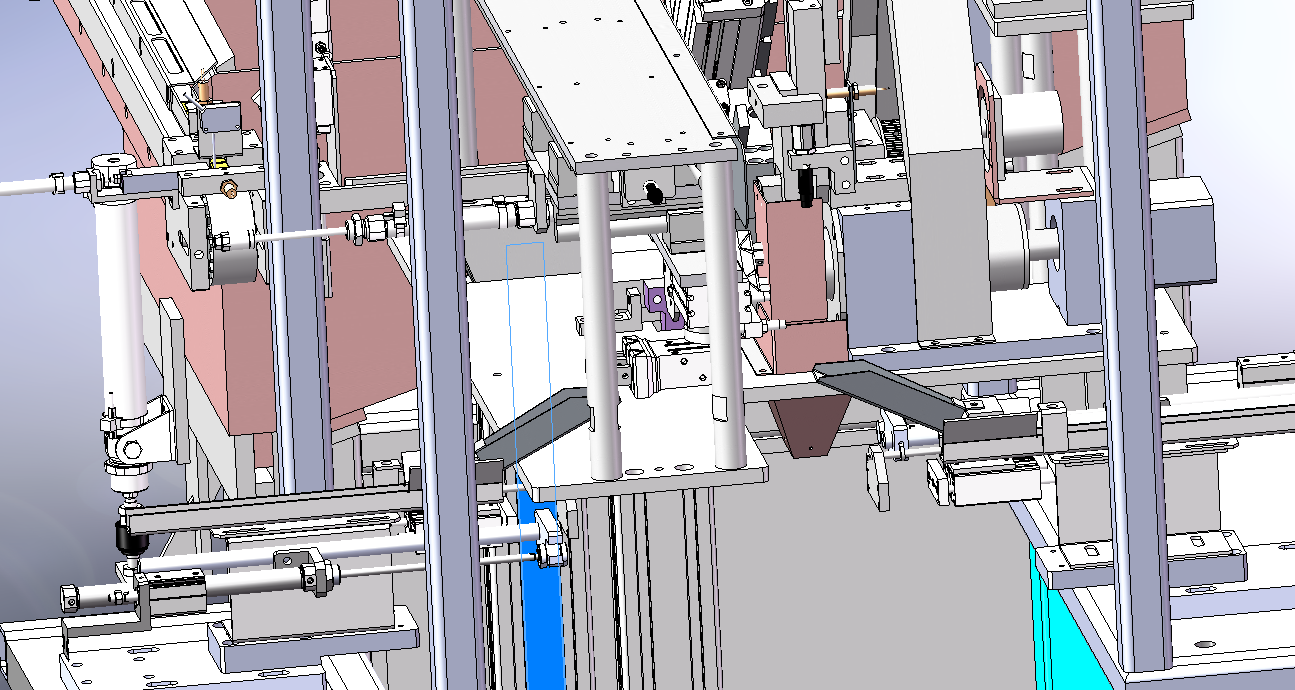

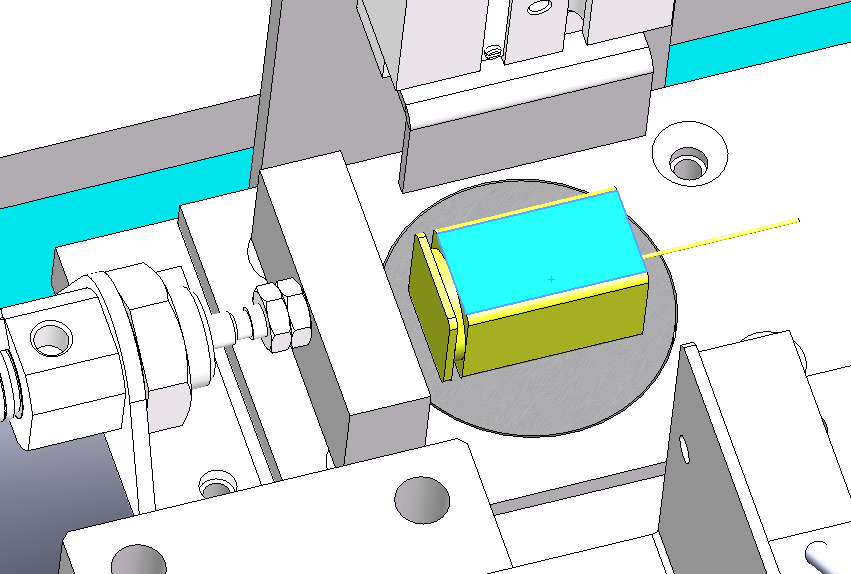

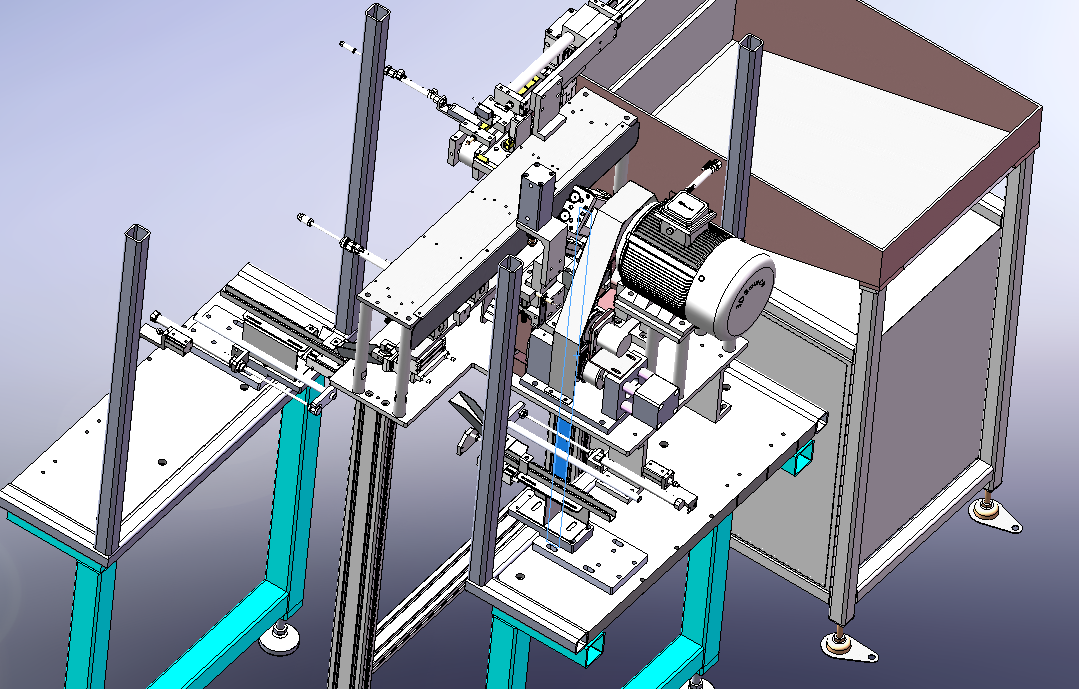

提升机为气动提升机装置，提升机出料后先检测小阀体的正反料，如果是反料，底部有旋转气缸可将阀体180°旋转到另个一方向，之后通过无杆气缸及气爪将小阀体抓取至主机的进料工位，进料工位的滑道下端有直振，将小阀体输送至分料工位，分料工位的气缸将小阀体推到切槽工位，切槽完后，横移机械手将小阀体输送到平面工位，切槽平面加工完后，将产品推入到滑道，进行下一道工序。
下载需要50金币 推广可免费下载
立即下载 收藏
图纸信息
作者
蔚蓝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0802接近开关.SLDPRT | 122.81K |
| 2 | 1.5kw4级电动机1.SLDPRT | 1.11M |
| 3 | 12零件1.SLDPRT | 127.87K |
| 4 | 180旋转气缸MSQB10L2-M9B_0_.SLDPRT | 427.92K |
| 5 | 1零件1.SLDPRT | 69.31K |
| 6 | 25油缸座.SLDPRT | 116.55K |
| 7 | 35CM04.SLDPRT | 75.96K |
| 8 | 4080铝型材1.SLDPRT | 172.69K |
| 9 | 4080铝型材2.SLDPRT | 109.06K |
| 10 | 40油缸拉杆.SLDPRT | 76.64K |
| 11 | 40油缸连接头.SLDPRT | 63.2K |
| 12 | 45°夹爪.SLDPRT | 116.97K |
| 13 | 6201 GB 276-94.SLDPRT | 403.46K |
| 14 | 787.SLDPRT | 109.94K |
| 15 | ACQ16x35SB_0_+_CS1-G-2_.SLDPRT | 261.33K |
| 16 | CL08-35.SLDPRT | 72.12K |
| 17 | CPOCG32-12-12.SLDPRT | 229.39K |
| 18 | CXHC-A-EX-SD-25-30ST-0_0_.SLDPRT | 167.59K |
| 19 | CXHC-A-EX-SD-25-80ST-0_0_.SLDPRT | 164.07K |
| 20 | CXHC-A-IN-SD-40-5ST-0_0_.SLDPRT | 158.46K |
| 21 | DBA51-D20-d5-e5.SLDPRT | 209.26K |
| 22 | ER25.SLDPRT | 106.55K |
| 23 | ER25UM.SLDPRT | 145.76K |
| 24 |  ER25刀头.SLDASM | 3.87M |
| 25 | ER25刀柄.SLDPRT | 155.85K |
| 26 | ER刀头底板.SLDPRT | 132.9K |
| 27 | ER轴承前座.SLDPRT | 138.33K |
| 28 | ER轴承座.SLDPRT | 110.13K |
| 29 | F-M10X125F.SLDPRT | 127.48K |
| 30 | F-M6X100F.SLDPRT | 270.52K |
| 31 | FK25.SLDPRT | 3.25M |
| 32 | GB893．1-86孔用弹性挡圈A型62.SLDPRT | 66.68K |
| 33 | GB／T276-94深沟球轴承6206.SLDPRT | 755.23K |
| 34 | GB／T276-94深沟球轴承625.SLDPRT | 652.97K |
| 35 | HLQ25X40S_0_+_DS1-H-2_.SLDPRT | 565.43K |
| 36 | L9LDG.SLDPRT | 128.92K |
| 37 | LEDPA1.SLDPRT | 536.42K |
| 38 | MI32x175SRSDB_0_+_DMSG-2_.SLDPRT | 359.2K |
| 39 | MI8x80SCALB_0_+_DMSG-2_.SLDPRT | 357.44K |
| 40 | MIJ10x75-20S_0200_+_DMSG-2_.SLDPRT | 405.26K |
| 41 | MPE12X15_0_.SLDPRT | 254.97K |
| 42 | MRHQ16D-180S-M9BV-M9B_20.9_0_0_.SLDPRT | 631.82K |
| 43 | PACMGX90-90.SLDPRT | 138.33K |
| 44 | RMH20X200S_0_.SLDPRT | 314.38K |
| 45 | TCL20x30S_0_DMSG-2_.SLDPRT | 417.29K |
| 46 | TCM10x20S_0_DMSH-2_.SLDPRT | 210.64K |
| 47 | X轴气缸MI16x250SU_0_+_CMSG-2_.SLDPRT | 254.29K |
| 48 | Y向气缸固定块.SLDPRT | 212.5K |
| 49 | Y向气缸推块.SLDPRT | 85.23K |
| 50 | Y轴气缸MIJ16x75-10S_0100_+_CMSG-2_.SLDPRT | 366.24K |
| 51 | Y轴气缸座.SLDPRT | 153.95K |
| 52 | 中心轴.SLDPRT | 192.04K |
| 53 | 主动力机构.SLDASM | 1.46M |
| 54 | 主电机安装板.SLDPRT | 100.57K |
| 55 | 主轴防屑板.SLDPRT | 308.18K |
| 56 | 亚德客缓冲器ACJ1210N.SLDPRT | 160.65K |
| 57 | 亚德客缓冲套.SLDPRT | 93.22K |
| 58 | 产品.SLDPRT | 132.91K |
| 59 | 产品导正条.SLDPRT | 77.02K |
| 60 | 产品进刀座.SLDPRT | 139.22K |
| 61 | 光电开关CX441.sldprt | 65.44K |
| 62 | 光纤fd-r31g.SLDPRT | 85.4K |
| 63 | 出料推杆.SLDPRT | 107.5K |
| 64 | 出料推杆座.SLDPRT | 105.11K |
| 65 | 出料料道.SLDPRT | 294.13K |
| 66 | 出料机构.SLDASM | 282.12K |
| 67 | 出料气缸TCL12x40S_0_+_CS1-G-2_.SLDPRT | 422.99K |
| 68 | 出料道座.SLDPRT | 135.11K |
| 69 | 刀具.SLDASM | 118.41K |
| 70 | 刀柄.SLDPRT | 174.02K |
| 71 | 切削挡屑槽.SLDPRT | 201.7K |
| 72 | 动力同步轮5M -54Z.SLDPRT | 665.05K |
| 73 | 动力座底板.SLDPRT | 164.64K |
| 74 | 动力机构.SLDASM | 8.62M |
| 75 | 动力气缸座.SLDPRT | 142.09K |
| 76 | 动力轴承座.SLDPRT | 238.7K |
| 77 | 压条连接板.SLDPRT | 83.27K |
| 78 | 参考设备.SLDPRT | 1002.91K |
| 79 | 双滑块座.SLDPRT | 167.11K |
| 80 | 同步带3m.SLDPRT | 82.88K |
| 81 | 同步带5m.SLDPRT | 82.68K |
| 82 | 同步轮5M -54Z-2.SLDPRT | 671.15K |
| 83 | 同步轮5M -54Z-3.SLDPRT | 689.49K |
| 84 | 圆形滑块_LHOB16.SLDPRT | 83.64K |
| 85 | 圆形滑块_LSGSB16-1.SLDPRT | 111.12K |
| 86 | 圆形滑轨_LSGSB16-500-rail.SLDPRT | 116.66K |
| 87 | 圆角刀.SLDPRT | 52.69K |
| 88 | 地脚FJKN12-75.SLDPRT | 111.03K |
| 89 | 地脚座.SLDPRT | 91.66K |
| 90 | 大底板.SLDPRT | 363.78K |
| 91 | 大底板支撑板.SLDPRT | 96.61K |
| 92 | 夹头.SLDPRT | 239.02K |
| 93 | 夹爪气缸MHZJ2-20D_16.3_0_.SLDPRT | 347.79K |
| 94 | 夹爪缸座.SLDPRT | 106.29K |
| 95 | 导正气缸座.SLDPRT | 114.4K |
| 96 | 小阀体自动上料+切槽+平面+出料.SLDASM | 12.22M |
| 97 | 平面刀片.SLDPRT | 83.86K |
| 98 | 成型钻头.SLDPRT | 91.09K |
| 99 | 打孔切槽平面.SLDASM | 9.63M |
| 100 | 把手94.SLDPRT | 160.25K |
| 101 | 抓料机械手.SLDASM | 563.64K |
| 102 | 报警灯.SLDPRT | 99.54K |
| 103 | 拉套.SLDPRT | 173.46K |
| 104 | 挡屑钣金.SLDPRT | 170.36K |
| 105 | 接料斗.SLDPRT | 175.04K |
| 106 | 推拉轴.SLDPRT | 131.4K |
| 107 | 推料杆.SLDPRT | 69.44K |
| 108 | 推料杆压块.SLDPRT | 90.78K |
| 109 | 推料气缸接头.SLDPRT | 129.51K |
| 110 | 推料气缸接头4.SLDPRT | 121.06K |
| 111 | 提升机.SLDASM | 2.09M |
| 112 | 支架座.SLDPRT | 202.8K |
| 113 | 数控箱.SLDPRT | 155.75K |
| 114 | 斜角压块.SLDPRT | 101.48K |
| 115 | 斜角座.SLDPRT | 187.37K |
| 116 | 斜角气缸座.SLDPRT | 102.85K |
| 117 | 斜角滑条.SLDPRT | 166.87K |
| 118 | 旋转编码器.SLDPRT | 113.75K |
| 119 | 有料感应座.SLDPRT | 138.78K |
| 120 | 机罩.SLDASM | 892.86K |
| 121 | 横向气缸推块.SLDPRT | 86.2K |
| 122 | 毛胚.SLDPRT | 129.52K |
| 123 | 气控箱.SLDPRT | 129.8K |
| 124 | 水平夹爪.SLDPRT | 108.25K |
| 125 | 水平夹爪2.SLDPRT | 105.76K |
| 126 | 浮动接头F-M10X125F.SLDPRT | 159.7K |
| 127 | 浮动接头F-M6X100F.SLDPRT | 197.58K |
| 128 | 深沟球轴承6204.SLDPRT | 868.36K |
| 129 | 深沟球轴承6210.SLDPRT | 1007.06K |
| 130 | 滑台调节座.SLDPRT | 132.2K |
| 131 | 滑块.SLDPRT | 149.75K |
| 132 | 滑块2.SLDPRT | 81.09K |
| 133 | 滑块安装板.SLDPRT | 206.49K |
| 134 | 滑块座.SLDPRT | 164.26K |
| 135 | 滑块座2.SLDPRT | 121.09K |
| 136 | 滑块感应座.SLDPRT | 82.45K |
| 137 | 滑块限位感应座.SLDPRT | 187.57K |
| 138 | 滑槽.SLDPRT | 89.69K |
| 139 | 滑轨顶板.SLDPRT | 213.07K |
| 140 | 电控箱.SLDPRT | 216.93K |
| 141 | 电机同步轮罩.SLDPRT | 112.83K |
| 142 | 直振100X65X85-5-.SLDPRT | 229.64K |
| 143 | 直振料道.SLDPRT | 106.4K |
| 144 | 移载机构.SLDASM | 1.36M |
| 145 | 立柱.SLDPRT | 124.17K |
| 146 | 立柱2.SLDPRT | 116.41K |
| 147 | 箱门.SLDPRT | 66.01K |
| 148 | 箱门2.SLDPRT | 63.88K |
| 149 | 箱门3.SLDPRT | 68.15K |
| 150 | 箱门4.SLDPRT | 82.58K |
| 151 | 箱门5.SLDPRT | 195.25K |
| 152 | 箱门6.SLDPRT | 60.2K |
| 153 | 缓冲器ACJ1210N.SLDPRT | 109.62K |
| 154 | 缓冲器座.SLDPRT | 86.04K |
| 155 | 缓冲器座2.SLDPRT | 84.18K |
| 156 | 编码器主动轮3m 60z.SLDPRT | 885.8K |
| 157 | 编码器座.SLDPRT | 214.9K |
| 158 | 编码器被动轮3m 60z.SLDPRT | 907.7K |
| 159 | 转角气缸连接头.SLDPRT | 174.99K |
| 160 | 轴承前盖板.SLDPRT | 147.04K |
| 161 | 轴承盖板.SLDPRT | 122.0K |
| 162 | 轴承隔套.SLDPRT | 83.19K |
| 163 | 进刀气缸座.SLDPRT | 93.24K |
| 164 | 进刀气缸接头.SLDPRT | 79.23K |
| 165 | 进刀滑块.SLDPRT | 133.38K |
| 166 | 进刀缓冲做.SLDPRT | 111.54K |
| 167 | 进刀限位块.SLDPRT | 97.56K |
| 168 | 进料推料座.SLDPRT | 148.74K |
| 169 | 进料推料杆.SLDPRT | 127.14K |
| 170 | 进料推料气缸MI12x80SU_0_+_CS1-M-2_.SLDPRT | 358.87K |
| 171 | 进料料道.SLDPRT | 295.29K |
| 172 | 进料料道座2.SLDPRT | 84.31K |
| 173 | 进料机构.SLDASM | 5.09M |
| 174 | 针型缸支架.SLDPRT | 121.33K |
| 175 | 铜屑导槽-2.SLDPRT | 170.69K |
| 176 | 铜屑导槽.SLDPRT | 150.49K |
| 177 | 锁紧螺母.SLDPRT | 134.22K |
| 178 | 防堵头.SLDPRT | 129.96K |
| 179 | 防屑固定板.SLDPRT | 86.61K |
| 180 | 防屑板.SLDPRT | 124.62K |
| 181 | 防屑钣金.SLDPRT | 120.17K |
| 182 | 限位头F-ACA12LM.SLDPRT | 88.12K |
| 183 | 零1件11.SLDPRT | 135.31K |
| 184 | 零1件3.SLDPRT | 71.6K |
| 185 | 零23件2.SLDPRT | 136.75K |
| 186 | 零25件.SLDPRT | 117.39K |
| 187 | 零25件1213.SLDPRT | 97.19K |
| 188 | 零2件14.SLDPRT | 97.96K |
| 189 | 零2件2.SLDPRT | 91.4K |
| 190 | 零3件5.SLDPRT | 103.89K |
| 191 | 零5件34.SLDPRT | 109.4K |
| 192 | 零5件344.SLDPRT | 95.45K |
| 193 | 零7件4.SLDPRT | 93.84K |
| 194 | 零件121.SLDPRT | 141.89K |
| 195 | 零件141.SLDPRT | 76.85K |
| 196 | 零件145.SLDPRT | 152.68K |
| 197 | 零件1544.SLDPRT | 81.23K |
| 198 | 零件15667.SLDPRT | 68.87K |
| 199 | 零件1874.SLDPRT | 216.37K |
| 200 | 零件1gr.SLDPRT | 964.25K |
| 201 | 零件1jj.SLDPRT | 208.56K |
| 202 | 零件1k.SLDPRT | 129.61K |
| 203 | 零件1LK.SLDPRT | 147.65K |
| 204 | 零件1t.SLDPRT | 96.58K |
| 205 | 零件208.SLDPRT | 68.78K |
| 206 | 零件21-.SLDPRT | 84.1K |
| 207 | 零件245.SLDPRT | 97.0K |
| 208 | 零件248.SLDPRT | 77.76K |
| 209 | 零件33.SLDPRT | 327.93K |
| 210 | 零件654.SLDPRT | 125.83K |
| 211 | 零件87.SLDPRT | 158.97K |
| 212 | 零件92.SLDPRT | 129.53K |
| 213 | 零件96.SLDPRT | 62.12K |
| 214 | 零件99.SLDPRT | 77.71K |
| 215 | 驱动器.SLDPRT | 63.8K |
| 216 | 齿形链轮1.sldprt | 343.88K |
| 217 | 齿形链轮2.SLDPRT | 371.03K |
