自动上料钢管液压打孔设备

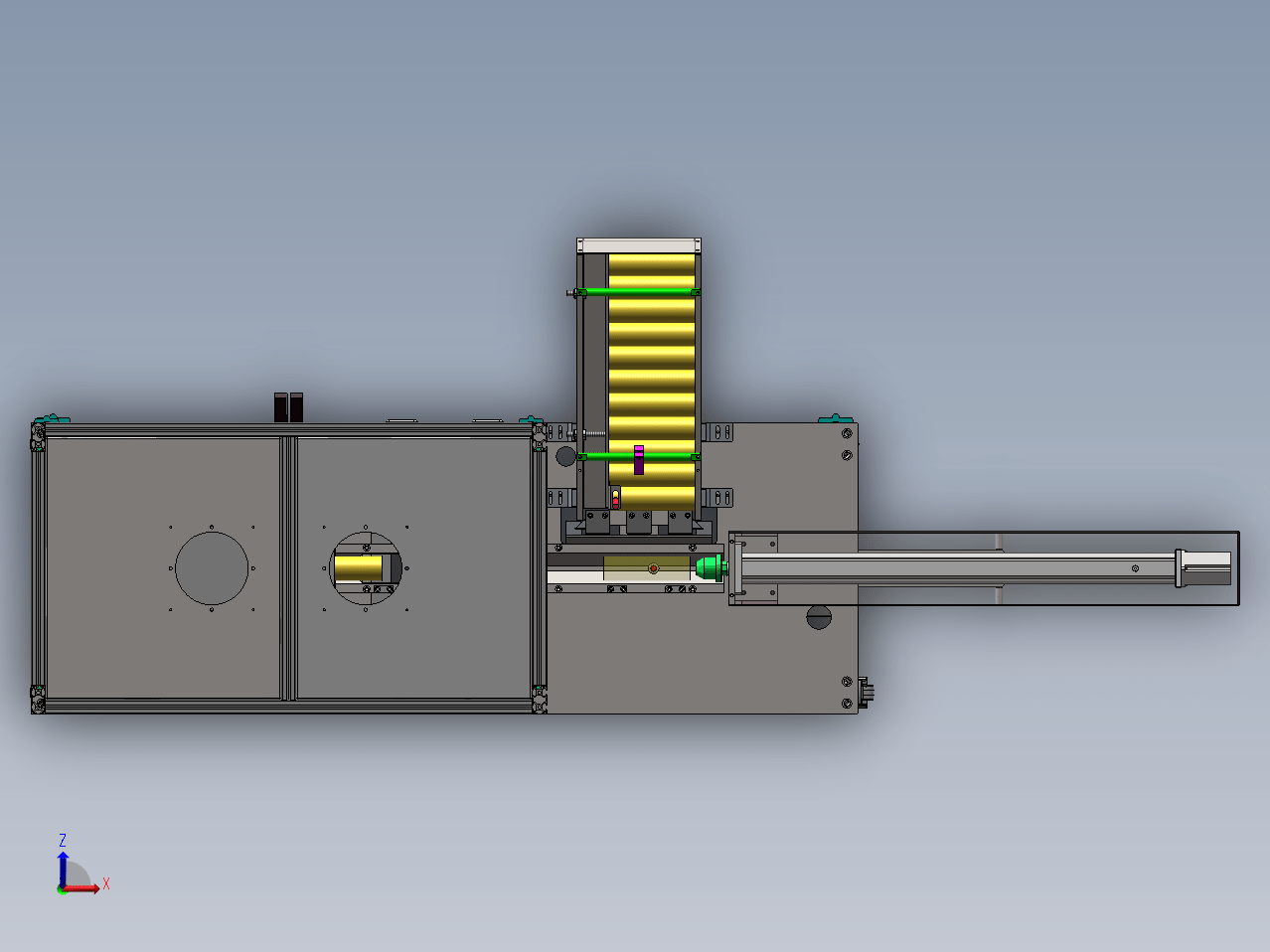

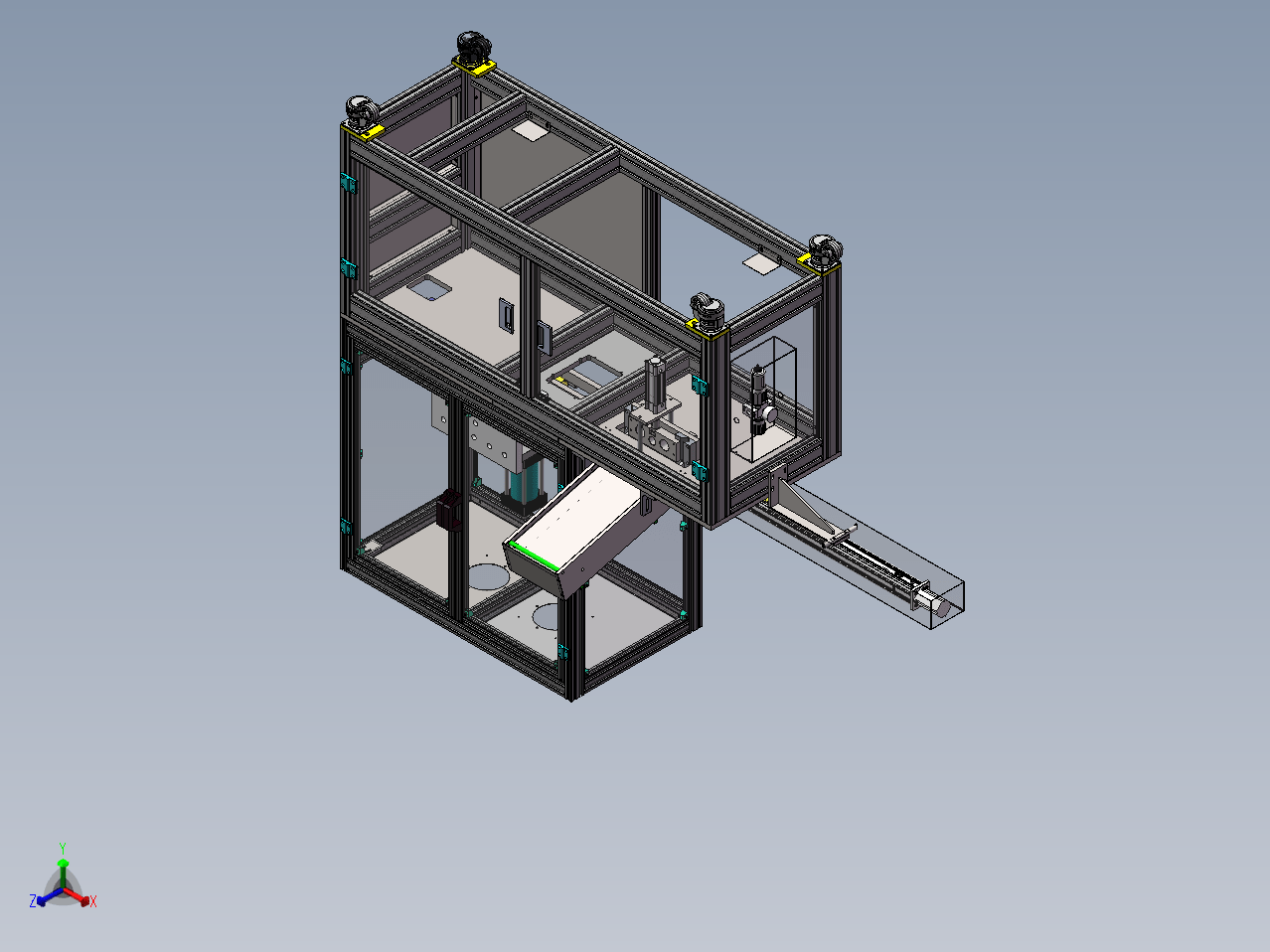

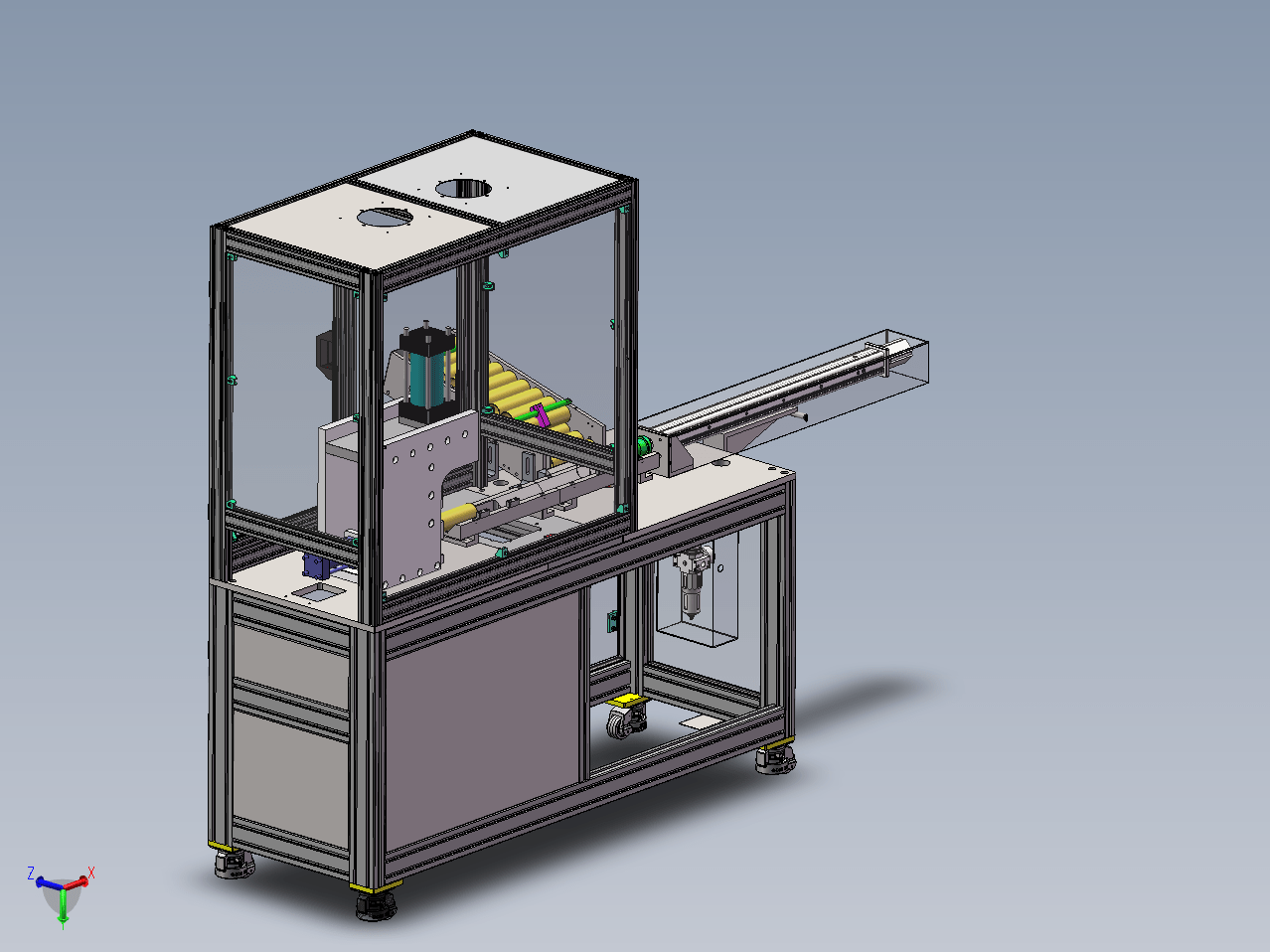

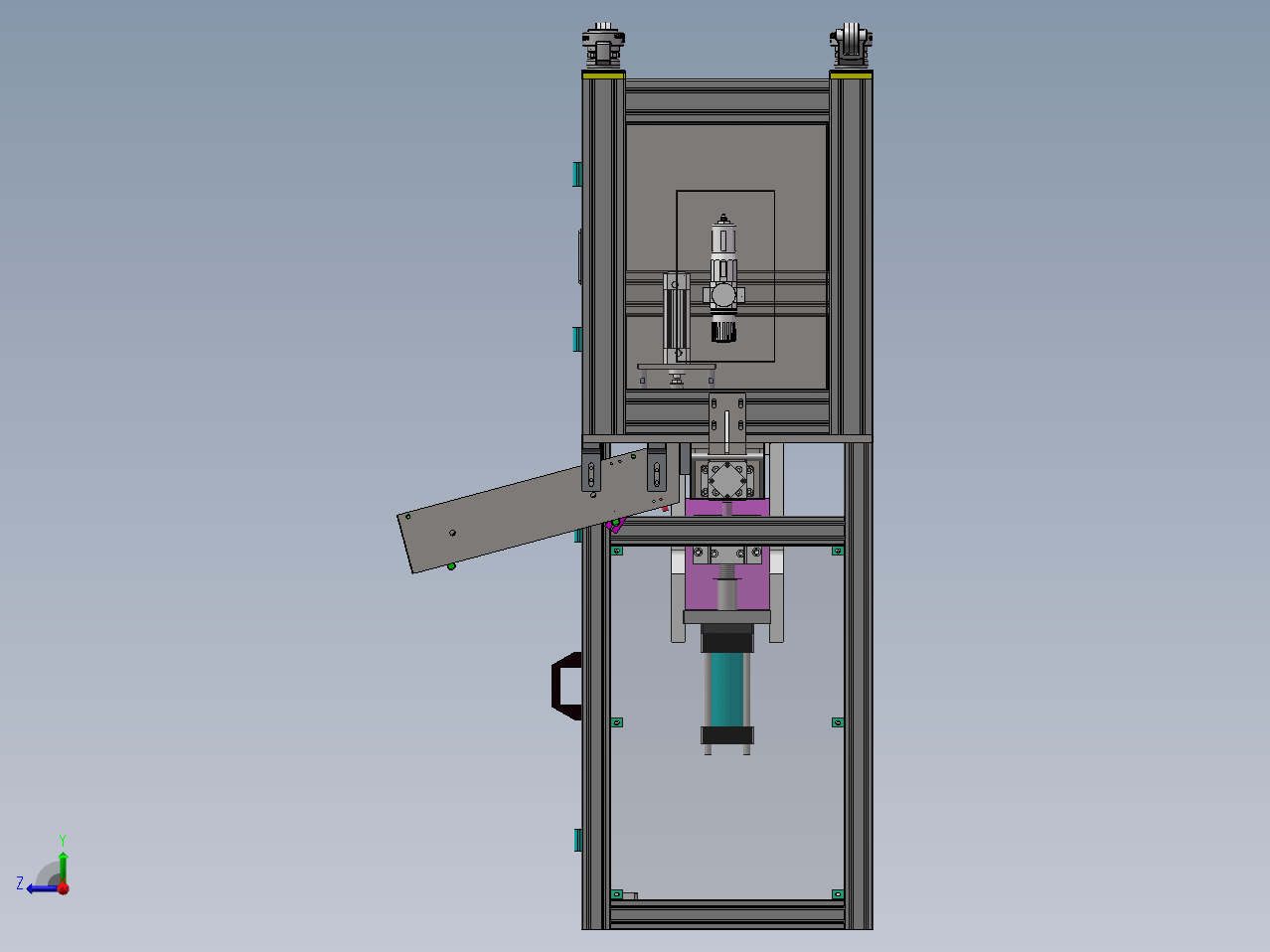

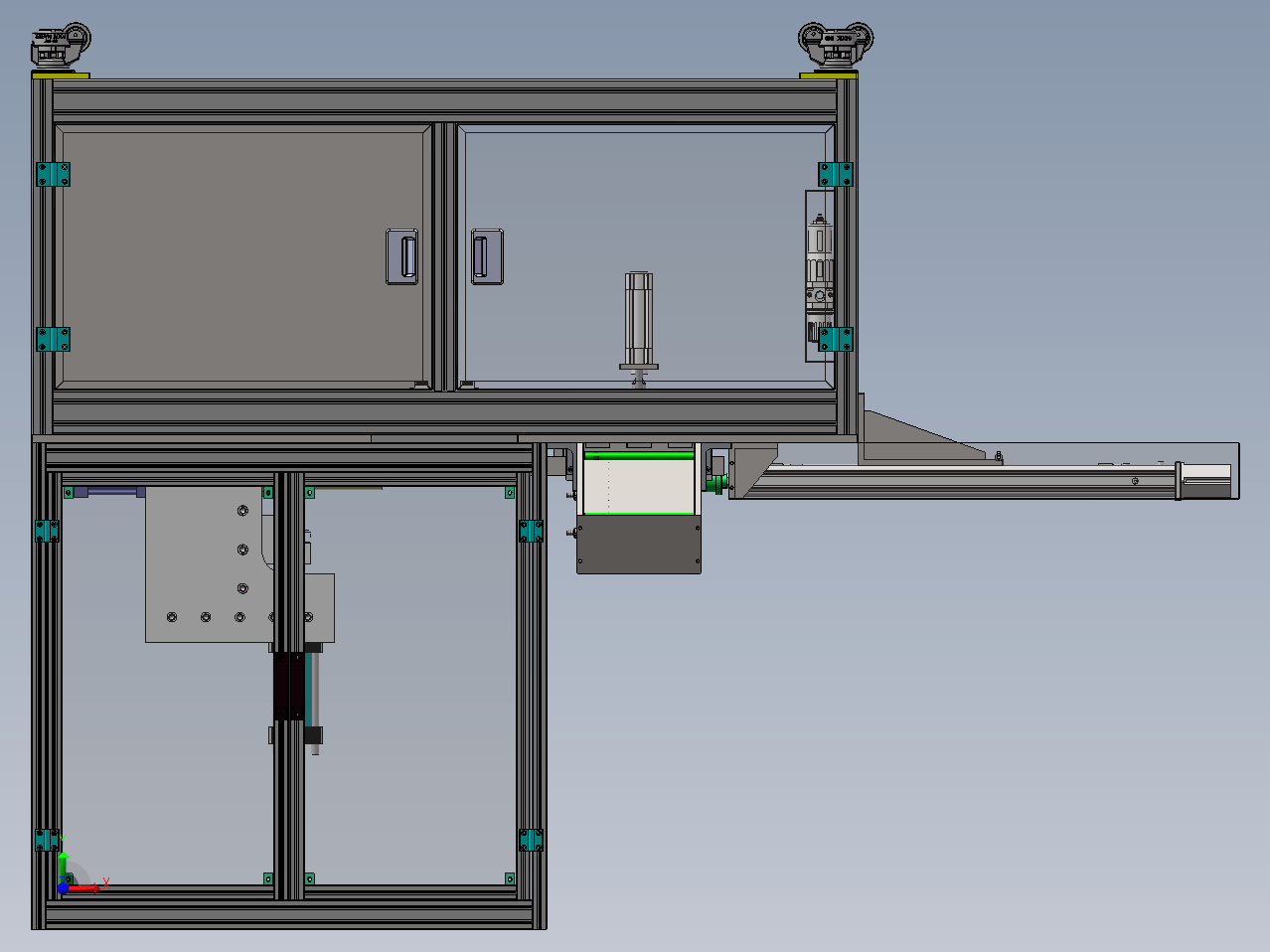

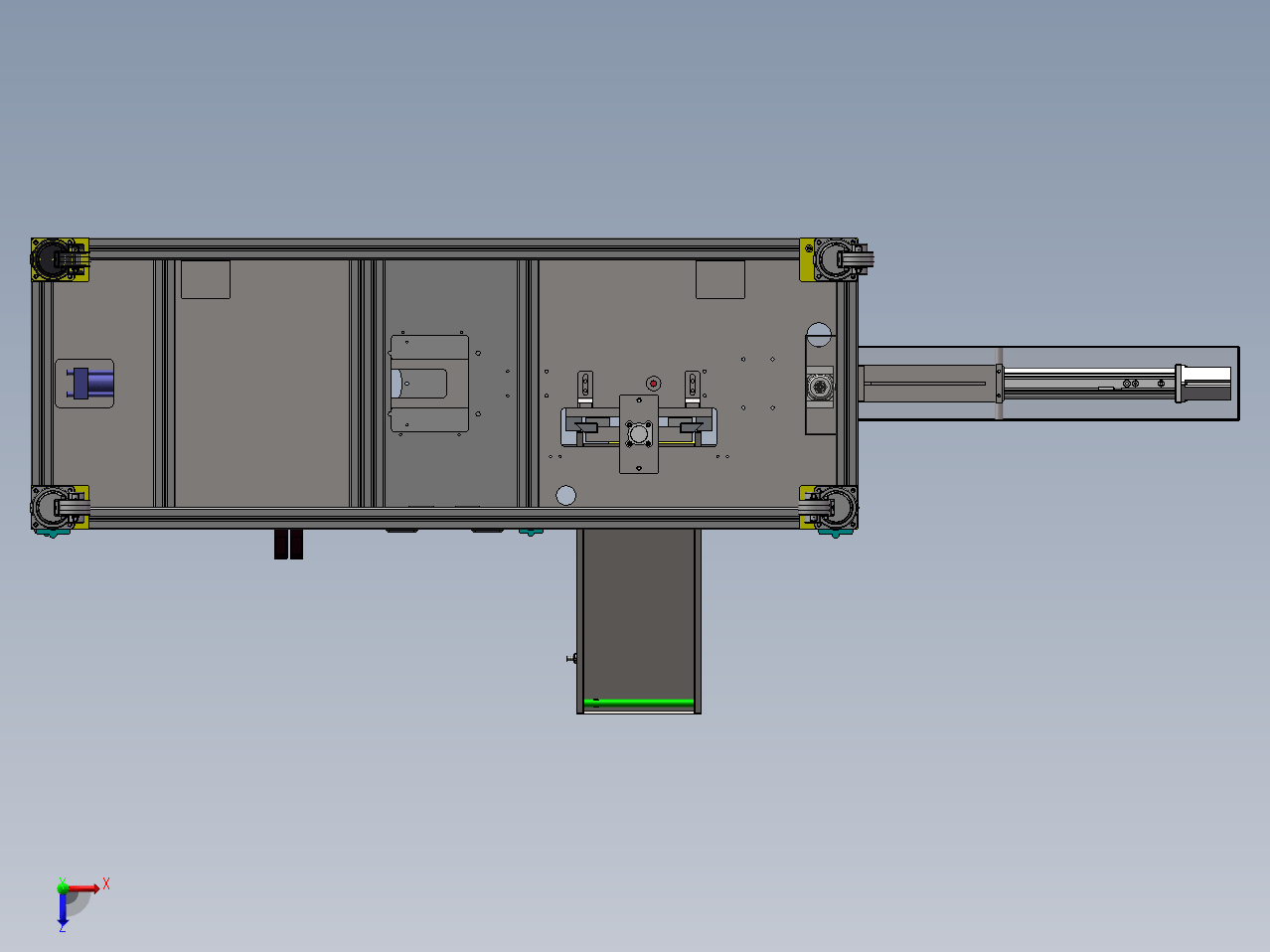

图纸描述
该设备是给管体进行自动冲孔，通过推送杆管体平稳送至冲孔机下面，冲孔机构通过一个液压站对管体冲孔，改善的机构设计机械设计人员学习，特别是压轮和冲压机构的设计，已经液压站的应用，欢迎各位来下载借鉴。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
浮生若梦
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0030-底座^冲孔机.SLDPRT | 270.65K |
| 2 | 0040-支撑板^冲孔机.sldprt | 180.56K |
| 3 | 0050-支持板^冲孔机.sldprt | 179.13K |
| 4 | 0060-立板^冲孔机.sldprt | 119.24K |
| 5 | 0070-横板^冲孔机.sldprt | 157.19K |
| 6 | 0080-模具安装块^冲孔机.sldprt | 175.78K |
| 7 | 0090-上模.SLDPRT | 158.14K |
| 8 | 0100-垫块^冲孔机.sldprt | 129.85K |
| 9 | 0110-管模^冲孔机.sldprt | 180.55K |
| 10 | 0430-油缸安装板^冲孔机.sldprt | 124.02K |
| 11 | 0440-连接件^冲孔机.sldprt | 121.75K |
| 12 | 0450-安装板^冲孔机.sldprt | 116.25K |
| 13 | 0460-光轴^冲孔机.sldprt | 94.21K |
| 14 | 0470-退料模具^冲孔机.SLDPRT | 125.39K |
| 15 | 0480-导向板^冲孔机.SLDPRT | 111.69K |
| 16 | 0490-垫片^冲孔机.sldprt | 81.08K |
| 17 | 0520-自润轴承挡片^冲孔机.SLDPRT | 75.09K |
| 18 | 0600-垫块^冲孔机.sldprt | 112.33K |
| 19 | 0610-滑动槽^冲孔机.sldprt | 169.07K |
| 20 | 0620-挡板^冲孔机.sldprt | 110.83K |
| 21 | 0630-夹模^冲孔机.sldprt | 182.76K |
| 22 | A200-0060冲模固定座.SLDPRT | 121.7K |
| 23 | A200-0070.SLDPRT | 74.67K |
| 24 |  ACQ32x60(0)+().sldasm | 183.09K |
| 25 | AM-G-Z-060-1605-0700-PA1-H1-G2.SLDASM | 417.12K |
| 26 | AM-G-Z-064-推杆.sldprt | 25.09K |
| 27 | AM-G-Z-064-缸体.sldprt | 75.22K |
| 28 | AM-T-B-064-转接头.sldprt | 27.63K |
| 29 | AM-T-Z-064-PA1前法兰_PA2后端法兰.sldprt | 41.59K |
| 30 | AM-T-Z-064-UN油封30x40x6.sldprt | 24.86K |
| 31 | AM-T-Z-064-内六角圆柱头螺钉 M8X12-N_GB_FASTENER_SCREWS_HSHCS M8X12-N.sldprt | 31.46K |
| 32 | AM-T-Z-064-内六角圆柱头螺钉M8X20_GB_FASTENER_SCREWS_HSHCS M8X20-C.sldprt | 31.88K |
| 33 | AM-T-Z-064-内六角沉头螺钉 M4X12-N_GB_FASTENER_SCREWS_HSCHS M4X12-N.sldprt | 30.13K |
| 34 | AM-T-Z-064-内六角沉头螺钉M6X16_GB_FASTENER_SCREWS_HSCHS M6X16-C.sldprt | 30.07K |
| 35 | AM-T-Z-064-圆头键3X14_GB_CONNECTING_PIECE_KEYS_CSK 3X12.sldprt | 29.6K |
| 36 | AM-T-Z-064-油塞 M10X1.0.sldprt | 32.8K |
| 37 | AM-T-Z-064-电机连接法兰.sldprt | 37.17K |
| 38 | AM3-620.sldprt | 36.04K |
| 39 | CAF6_3030-436.SLDPRT | 131.65K |
| 40 | CAF6_3030-880.SLDPRT | 127.39K |
| 41 | CAF6_3060-1000-1.SLDPRT | 169.52K |
| 42 | CAF6_3060-1000.SLDPRT | 170.43K |
| 43 | CAF6_3060-480.SLDPRT | 176.86K |
| 44 | CAF6_3060-540.SLDPRT | 177.54K |
| 45 | DEFAULT-1.sldasm | 27.22K |
| 46 | DEFAULT-4.sldprt | 288.0K |
| 47 | DEFAULT-5.sldprt | 44.34K |
| 48 | DEFAULT-6.sldprt | 41.26K |
| 49 | DSBC-40-80-PA-N3.SLDASM | 222.39K |
| 50 | GB／T810-1988小圆螺母M10×1.SLDPRT | 106.01K |
| 51 | GD-80-F.SLDPRT | 3.28M |
| 52 | HFS8_4545_550.SLDPRT | 143.52K |
| 53 | HFS8_4590_1610.SLDPRT | 168.9K |
| 54 | HFS8_4590_420.SLDPRT | 182.64K |
| 55 | HFS8_4590_510.SLDPRT | 179.35K |
| 56 | HFS8_4590_730.SLDPRT | 176.27K |
| 57 | HI_120518 LFR-D-MIDI--(0).sldprt | 185.56K |
| 58 | HI_373846 LR-MIDI.sldprt | 25.63K |
| 59 | HI_380297 PBL-3_8-D-MIDI-L---(1) p1.sldprt | 40.88K |
| 60 | HI_380299 PBL-3_8-D-MIDI-R---(0) p1.sldprt | 37.83K |
| 61 | HI_648415 LF.sldprt | 50.35K |
| 62 | HOB40-100.SLDPRT | 110.87K |
| 63 | LFR-3_8-D-MIDI-MPA.SLDASM | 468.72K |
| 64 | MI10x30CA(0)+().sldasm | 154.59K |
| 65 | MI20x100CA(0)+().sldasm | 154.78K |
| 66 | MI20x125CA(0)+().sldasm | 170.72K |
| 67 | MI20x175CA(0)+().sldasm | 146.18K |
| 68 | MI20x25CA(0)+().sldasm | 171.94K |
| 69 | SC40x125(000)+().sldasm | 163.53K |
| 70 | V型槽支撑块.SLDPRT | 115.91K |
| 71 | V型槽限位挡块.SLDPRT | 82.92K |
| 72 | V型滑槽.SLDPRT | 141.77K |
| 73 | V型滑槽11.SLDPRT | 129.2K |
| 74 | _398012 LRVS-D-MINI.sldprt | 23.87K |
| 75 | _8000225 PAGN-50-1.6M-G14.sldprt | 36.53K |
| 76 | _DIN-912 - M5x18(F).sldprt | 31.85K |
| 77 | 上料机构.SLDASM | 351.7K |
| 78 | 上料机构安装板.SLDPRT | 88.67K |
| 79 | 上防护架.SLDASM | 410.26K |
| 80 | 上防护框架.SLDASM | 242.13K |
| 81 | 下活动门.SLDASM | 186.28K |
| 82 | 产品1.SLDPRT | 43.6K |
| 83 | 产品58.9.SLDPRT | 46.38K |
| 84 | 传感器08311604.sldprt | 28.81K |
| 85 | 内六角圆柱头螺钉 M4X16-N_GB_FASTENER_SCREWS_HSHCS M4X16-N.sldprt | 31.42K |
| 86 | 冲孔机(2).SLDASM | 633.73K |
| 87 | 出料气缸安装板.SLDPRT | 97.25K |
| 88 | 出料气缸拉杆.SLDPRT | 126.91K |
| 89 | 合页OUY-3030-8.SLDPRT | 115.68K |
| 90 | 合页OUY-4545-10.SLDPRT | 111.01K |
| 91 | 地脚轮子连接板.SLDPRT | 130.88K |
| 92 | 地脚轮子连接板2.SLDPRT | 114.05K |
| 93 | 定位结构.SLDASM | 2.58M |
| 94 | 对射光电.SLDPRT | 57.48K |
| 95 | 封板1.SLDPRT | 184.79K |
| 96 | 封板2.SLDPRT | 192.34K |
| 97 | 封板3.SLDPRT | 148.51K |
| 98 | 封板4.SLDPRT | 165.19K |
| 99 | 封门.SLDPRT | 292.04K |
| 100 | 嵌入式拉手pull-116.SLDPRT | 178.64K |
| 101 | 把手OYU26.SLDPRT | 98.05K |
| 102 | 拉杆1.SLDPRT | 108.8K |
| 103 | 拉杆2.SLDPRT | 105.24K |
| 104 | 挡块.SLDPRT | 109.9K |
| 105 | 接近开关GLJ-A12M-2APA-G.SLDPRT | 51.12K |
| 106 | 接近开关支架1.SLDPRT | 146.87K |
| 107 | 推杆头.SLDPRT | 146.77K |
| 108 | 料仓.SLDASM | 115.7K |
| 109 | 料仓侧板.SLDPRT | 154.35K |
| 110 | 料仓尾板.SLDPRT | 90.77K |
| 111 | 料仓底板.SLDPRT | 129.82K |
| 112 | 料仓支架.SLDPRT | 110.59K |
| 113 | 料仓气缸接头.SLDPRT | 115.76K |
| 114 | 斜块.SLDPRT | 216.55K |
| 115 | 油缸HOB80X80SLDPRT.SLDPRT | 197.93K |
| 116 | 滑槽.SLDPRT | 130.1K |
| 117 | 滑槽固定板.SLDPRT | 109.93K |
| 118 | 电动推杆支座.SLDPRT | 162.68K |
| 119 | 电动推杆支座2.SLDPRT | 110.03K |
| 120 | 电动推杆防护罩.SLDPRT | 130.35K |
| 121 | 电控柜.SLDPRT | 54.04K |
| 122 | 电磁阀安装板1.SLDPRT | 109.4K |
| 123 | 自动上料钢管液压打孔设备.SLDASM | 4.13M |
| 124 | 设备台面板1.SLDPRT | 235.34K |
| 125 | 设备台面板2.SLDPRT | 146.04K |
| 126 | 设备台面板3.SLDPRT | 197.11K |
| 127 | 设备机架.SLDASM | 2.59M |
| 128 | 设备铝型材架.SLDASM | 1.89M |
| 129 | 调整挡板.SLDPRT | 88.48K |
| 130 | 门吸OYU1440.SLDPRT | 100.34K |
| 131 | 门吸安装板.SLDPRT | 126.11K |
| 132 | 门吸安装板2.SLDPRT | 120.78K |
| 133 | 门行程开关.SLDPRT | 91.84K |
| 134 | 门行程开关支座.SLDPRT | 128.56K |
| 135 | 间隔连接块OYUMB6-30.SLDPRT | 103.42K |
| 136 | 防护罩固定杆.SLDPRT | 116.97K |
| 137 | 隔热玻璃1.SLDPRT | 70.43K |
| 138 | 隔热玻璃2.SLDPRT | 65.22K |
| 139 | 隔热玻璃3.SLDPRT | 60.01K |
| 140 | 顶升导向块1.SLDPRT | 195.09K |
| 141 | 顶升导向块2.SLDPRT | 100.35K |
| 142 | 顶部封板.SLDPRT | 266.31K |
| 143 | 高温玻璃活动门.SLDASM | 134.8K |
