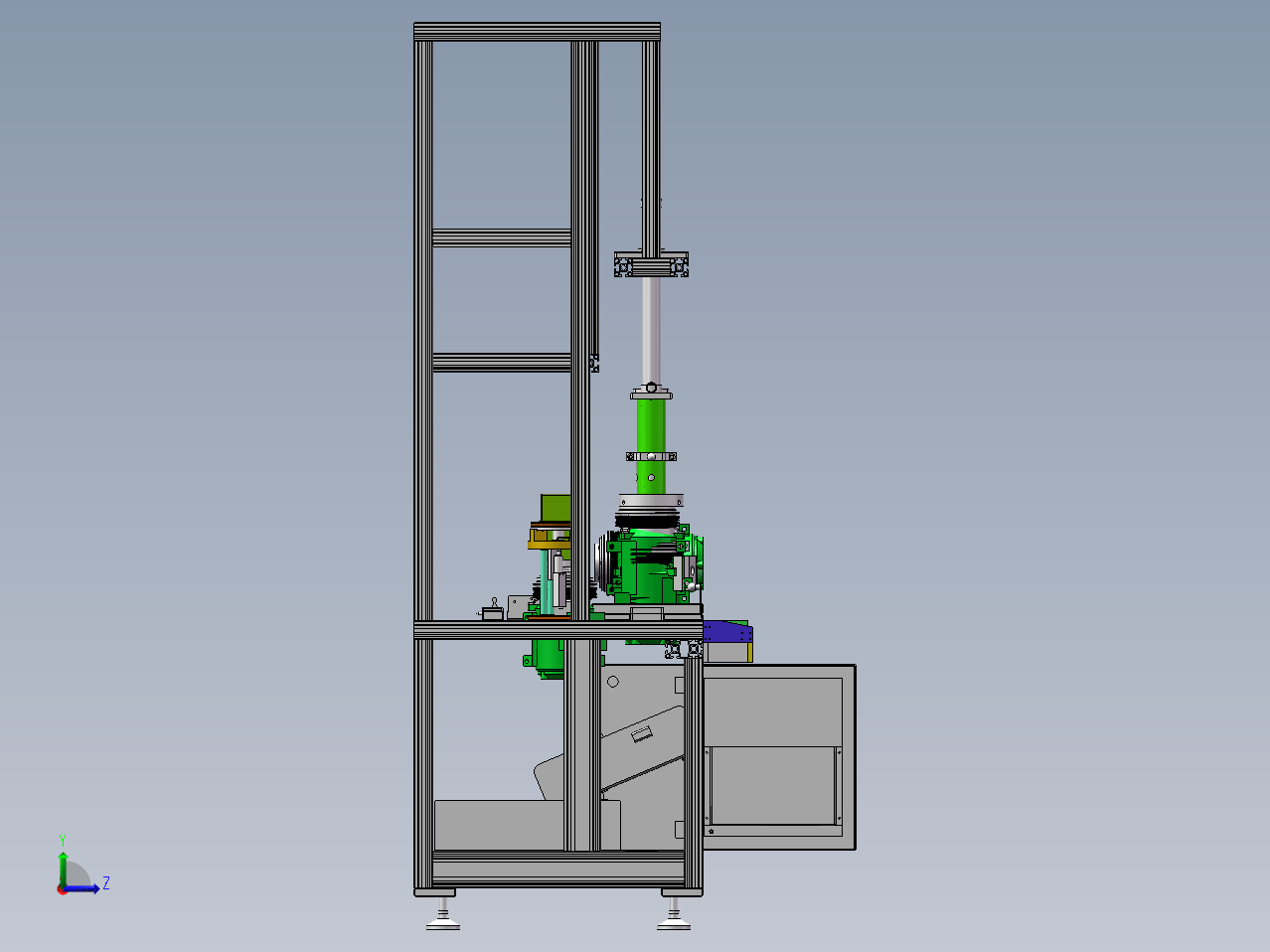

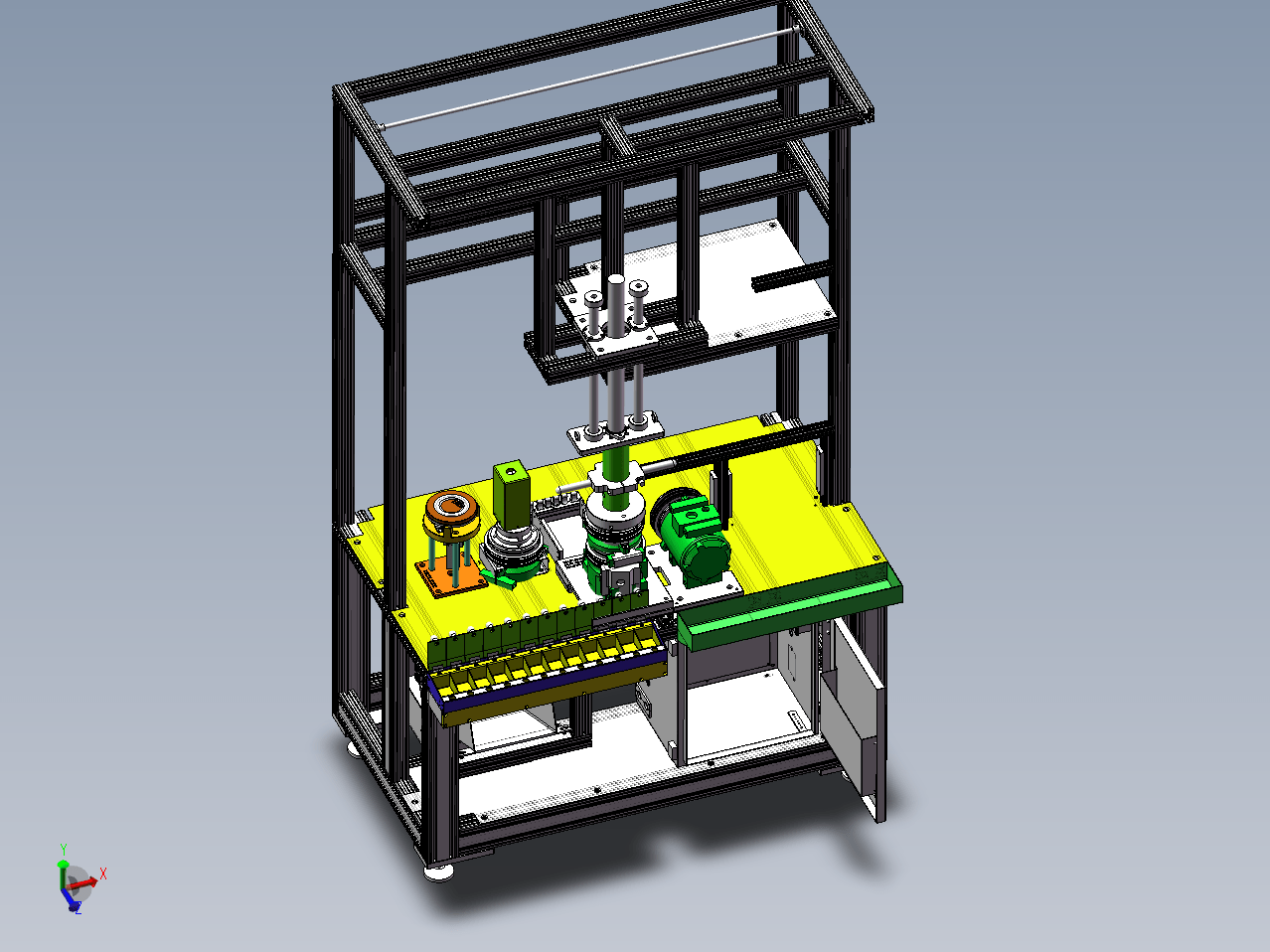

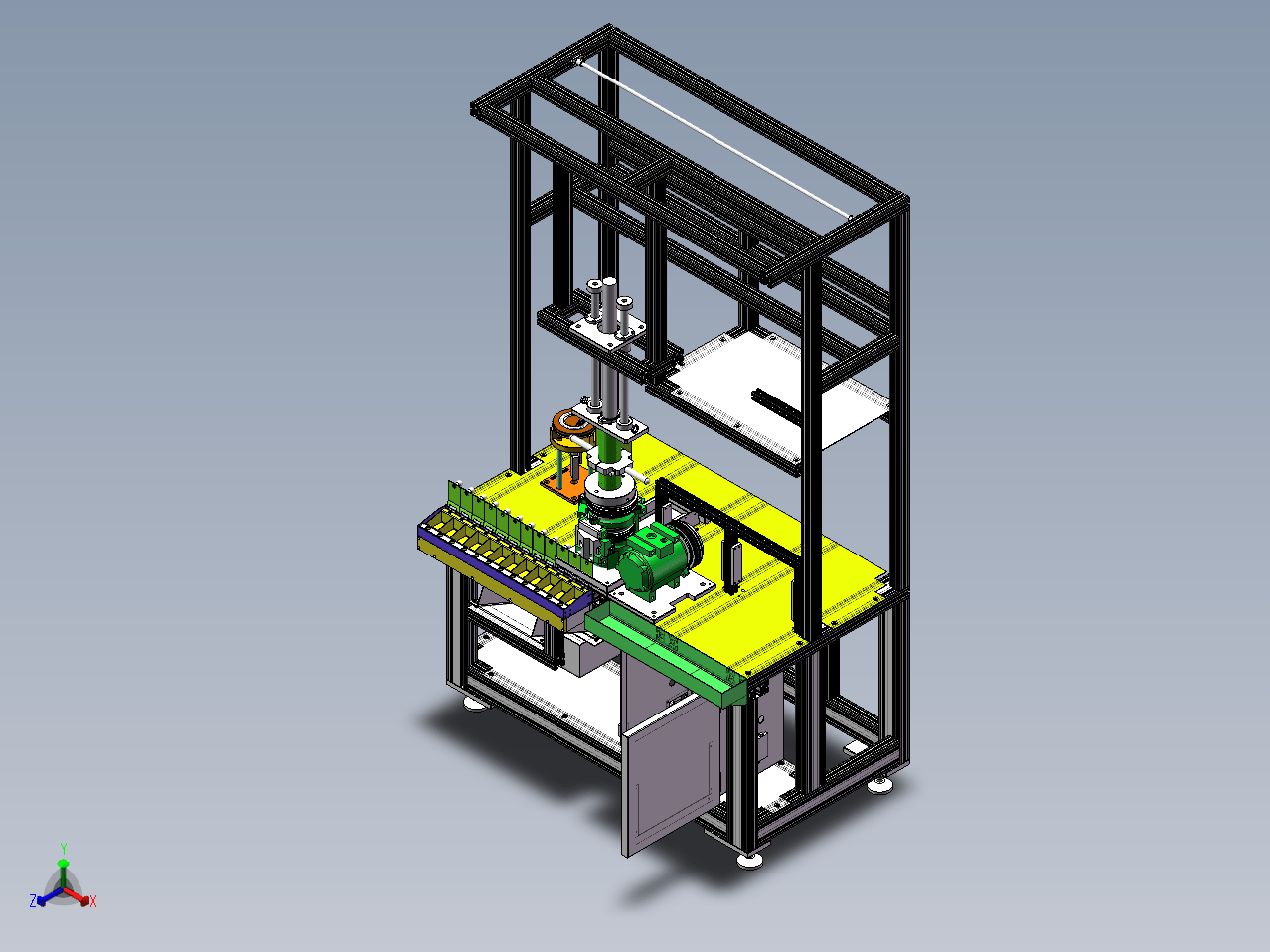

汽车空调压缩机组件安装设备，设计这款工装是为了提高压缩机离合器的安装效率，保证配件的安装到位，减少不良品的出现。这款设备主要由铝合金机架、安装配件放置盒、压力机构、压缩机定位工装。图纸格式为solidworks2018，欢迎下载使用。

汽车空调压缩机组件组装设备
首页>图纸库>机械设备>非标设备2024-08-20报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
70
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
汽车空调压缩机组件安装设备，设计这款工装是为了提高压缩机离合器的安装效率，保证配件的安装到位，减少不良品的出现。这款设备主要由铝合金机架、安装配件放置盒、压力机构、压缩机定位工装。图纸格式为solidworks2018，欢迎下载使用。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：673207
文件大小：31.65M
所需金币：40
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt
软件版本：Solidworks 2018
