牵引式洋甘菊采收机包括传动机构、机架、滚筒梳、滚筒刷、带式输送机；传动机构包括万向联轴器、蜗轮蜗杆减速器、主动轴、主动链轮、滚筒梳链轮、滚筒刷链轮、托辊链轮、张紧链轮、链条；机架包括牵引机构、滚筒梳包括梳齿机构、大滚筒、连杆机构、滚筒梳轴；滚筒梳轴与机架上的带座轴承配合；滚筒刷包括刷体、滚筒刷轴、滚筒刷轴盖。梳齿留有一定的间隙方便梳齿携带菊花，降低了菊花采收过程中的损失。

牵引式洋甘菊采收机
首页>图纸库>机械设备>农业机械2024-08-17报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
88

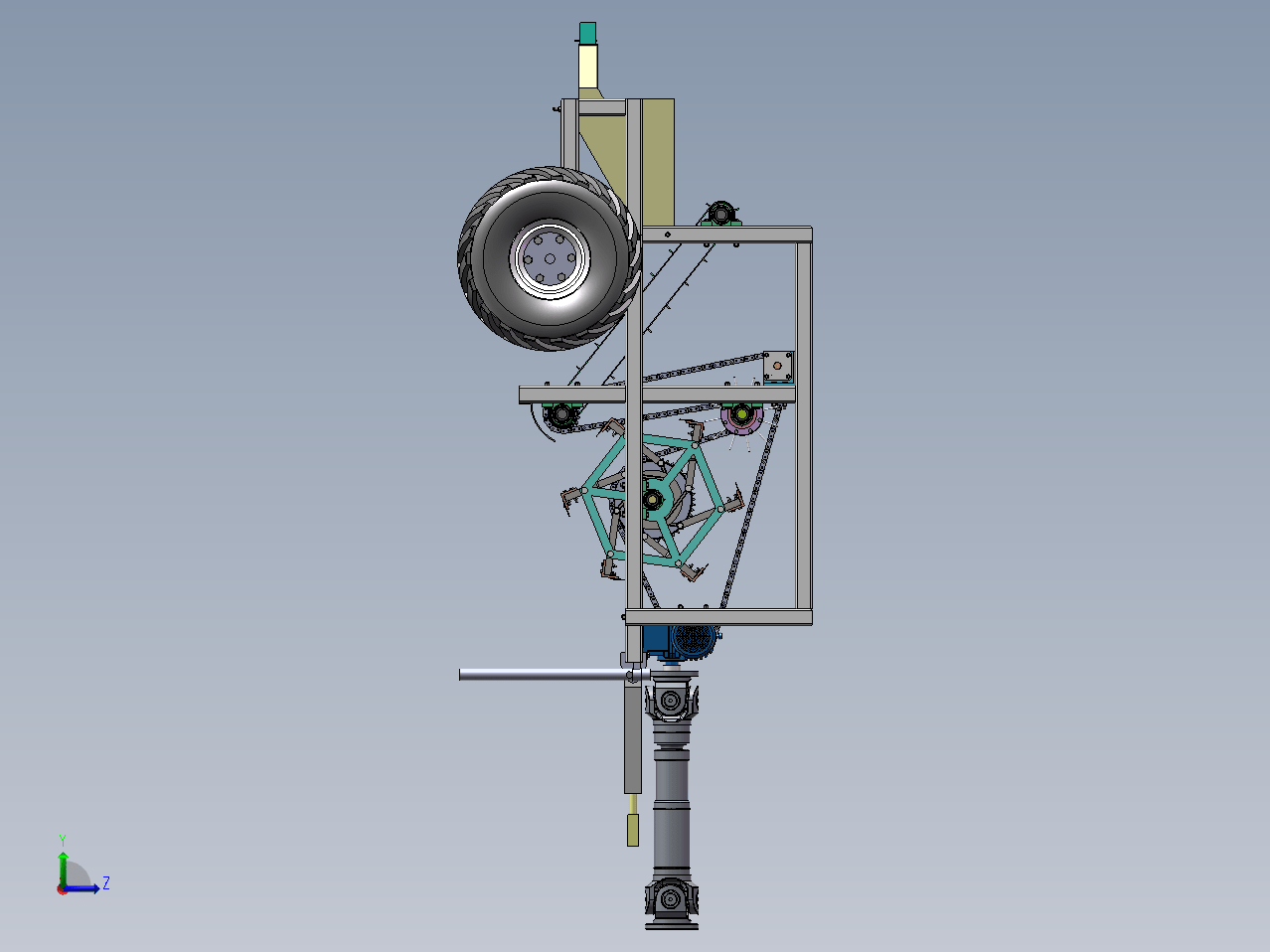

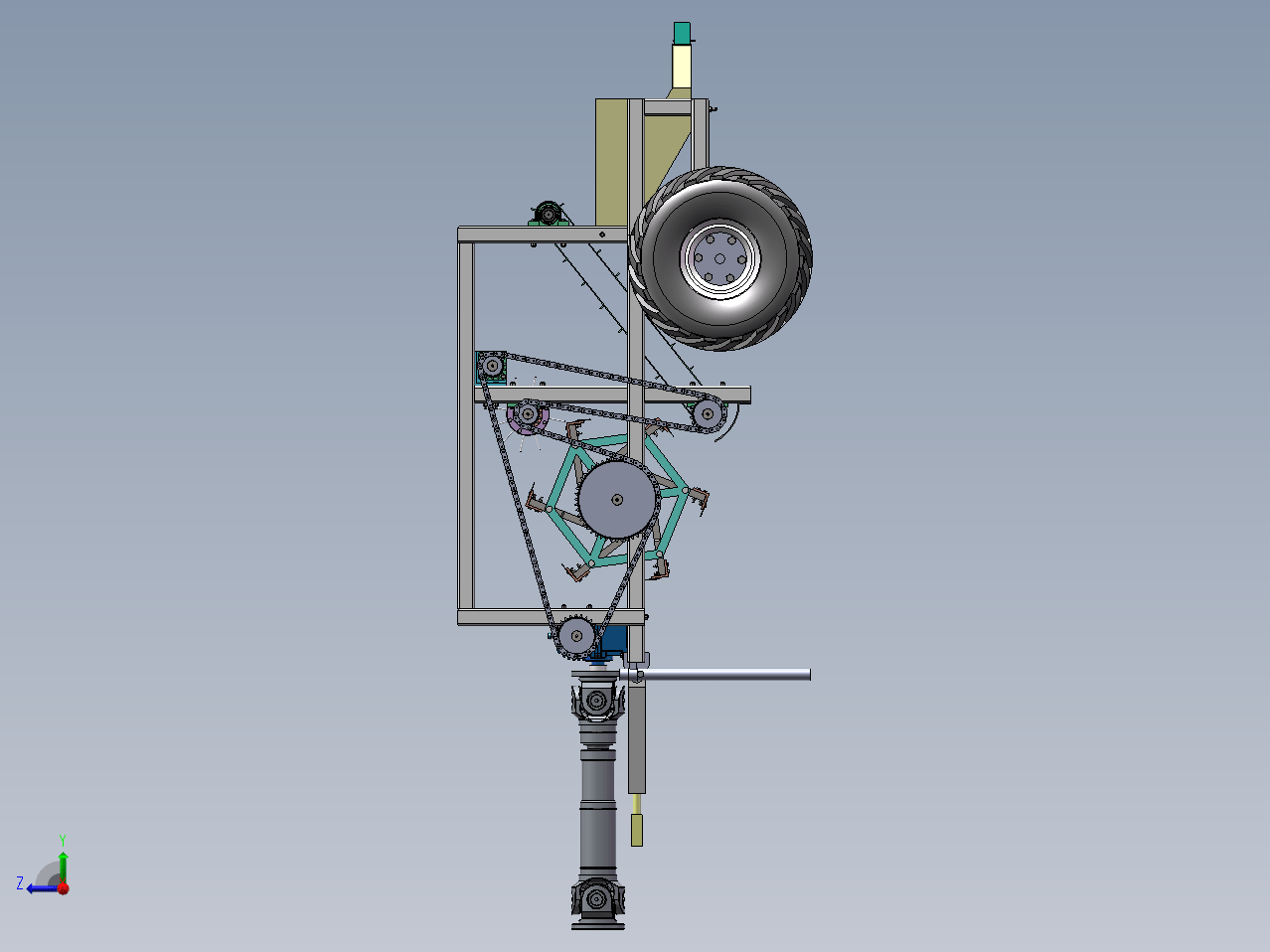

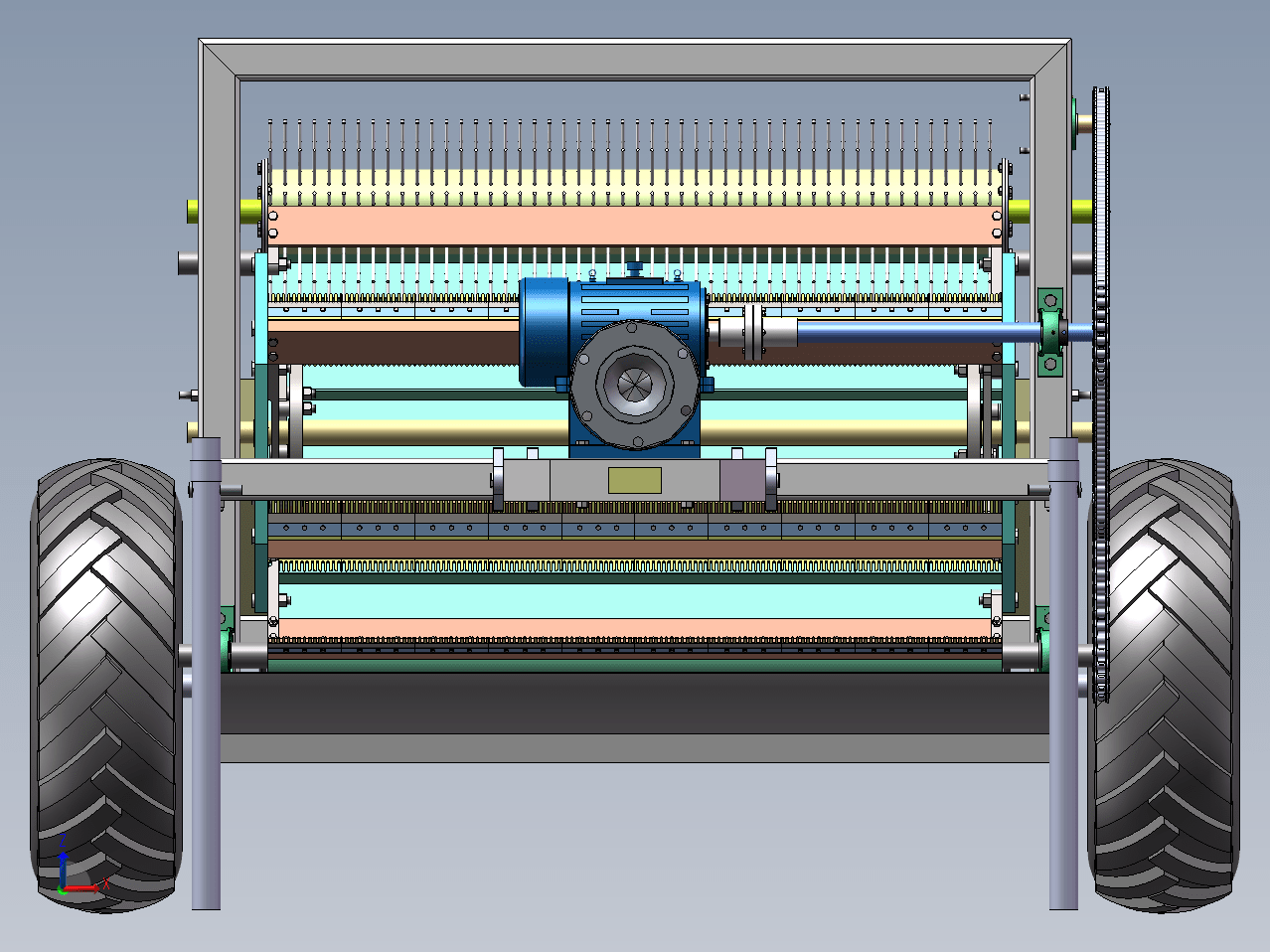

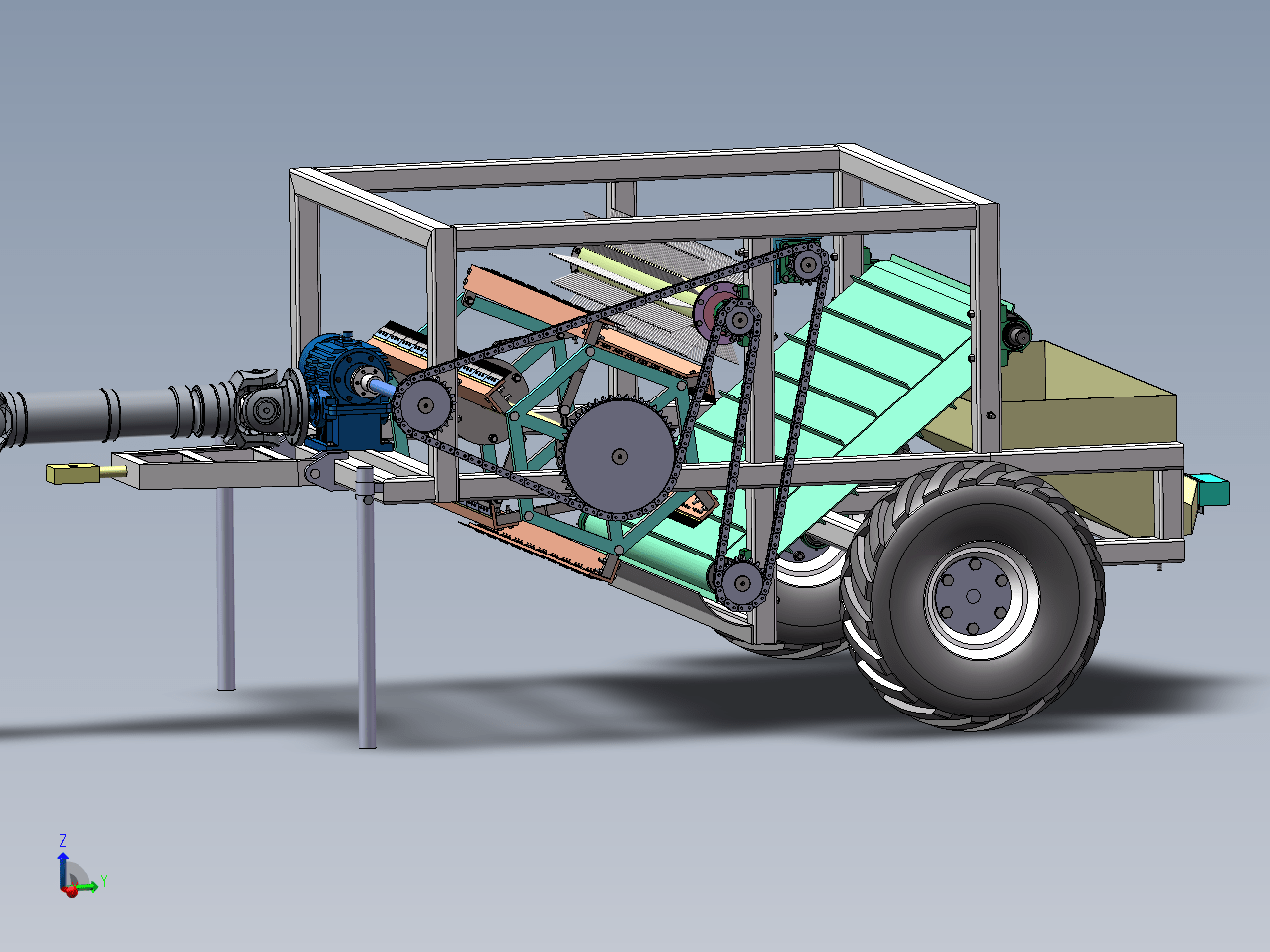

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
牵引式洋甘菊采收机包括传动机构、机架、滚筒梳、滚筒刷、带式输送机；传动机构包括万向联轴器、蜗轮蜗杆减速器、主动轴、主动链轮、滚筒梳链轮、滚筒刷链轮、托辊链轮、张紧链轮、链条；机架包括牵引机构、滚筒梳包括梳齿机构、大滚筒、连杆机构、滚筒梳轴；滚筒梳轴与机架上的带座轴承配合；滚筒刷包括刷体、滚筒刷轴、滚筒刷轴盖。梳齿留有一定的间隙方便梳齿携带菊花，降低了菊花采收过程中的损失。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：673125
文件大小：34.43M
所需金币：40
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2021
作者
StormSoul
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 12 8 20.SLDPRT83.54K
2软件图标3 6.1机架.SLDPRT709.94K
3软件图标3 6.2刷轴.SLDPRT111.95K
4软件图标3 6.2滚筒刷封盖.SLDPRT126.26K
5软件图标3 6.2滚筒刷部件.SLDPRT1.84M
6软件图标4 6.3传送带本体2.SLDASM183.87K
7软件图标3 6.3传送带本带.SLDPRT217.92K
8软件图标3 6.3传送带轴.SLDPRT120.02K
9软件图标4 6.3传送带辊子.SLDASM75.6K
10软件图标3 6.3输送带辊筒.SLDPRT85.47K
11软件图标3 6刀片.SLDPRT99.63K
12软件图标3 6大滚筒.SLDPRT156.9K
13软件图标3 6梳齿.SLDPRT262.68K
14软件图标4 6梳齿机构.SLDASM244.01K
15软件图标3 6梳齿架.SLDPRT137.66K
16软件图标3 6牵引轴.SLDPRT98.99K
17软件图标3 7xiao.SLDPRT116.93K
18软件图标3 7主动轴.SLDPRT136.89K
19软件图标3 7从动链轮梳.SLDPRT814.76K
20软件图标3 7教程架.SLDPRT112.14K
21软件图标3 7牵引板.SLDPRT92.13K
22软件图标3 7牵引架.SLDPRT216.62K
23软件图标4 7牵引装置.SLDASM142.1K
24软件图标3 7脚程.SLDPRT98.42K
25软件图标4 8.2滚筒刷.SLDASM2.9M
26软件图标3 CH型-长伸缩焊接式万向联轴器[SWC250CH1].SLDPRT3.95M
27软件图标3 GB╱T 1228-2006[钢结构用高强度大六角头螺栓M20×50].SLDPRT148.89K
28软件图标3 GB╱T 41-2016[1型六角螺母 C级M10].SLDPRT139.9K
29软件图标3 GB╱T 5782-2016[六角头螺栓M10×50].SLDPRT202.64K
30软件图标3 GB╱T 5782-2016[六角头螺栓M10×65].SLDPRT200.1K
31软件图标3 GB╱T 5782-2016[六角头螺栓M12×80].SLDPRT199.28K
32软件图标3 GB╱T 5782-2016[六角头螺栓M5×25].SLDPRT211.77K
33软件图标3 GB╱T 5785-2016[六角头螺栓 细牙(M14×1.5)×120].SLDPRT232.62K
34软件图标3 GB╱T 5786-2000[六角头螺栓 细牙 全螺纹M10×1×20].SLDPRT162.76K
35软件图标3 GB╱T 5843-2003[GY型凸缘联轴器YA28×62／YA32×82].SLDPRT442.25K
36软件图标3 GB╱T 5843-2003[GY型凸缘联轴器YA50×112／YA50×112].SLDPRT127.58K
37软件图标3 GB╱T 6170-2015[1型六角螺母M12].SLDPRT144.32K
38软件图标3 GB╱T 6170-2015[1型六角螺母M16].SLDPRT140.32K
39软件图标3 GB╱T 6170-2015[1型六角螺母M20].SLDPRT139.76K
40软件图标3 GB╱T 6170-2015[1型六角螺母M5].SLDPRT142.23K
41软件图标3 GB╱T 6171-2016[1型六角螺母 细牙 A级和B级(M10×1.25）].SLDPRT138.06K
42软件图标3 GB╱T 6172.1-2000[六角薄螺母 A级和B级M10].SLDPRT115.84K
43软件图标3 GB╱T 6176-2016[2型六角螺母 细牙M14×1.5].SLDPRT163.62K
44软件图标3 GB╱T 6176-2016[2型六角螺母 细牙M16×1.5].SLDPRT163.24K
45软件图标3 GB╱T 7810-2017[带方形座轴承[UKFU+H]UKFU 208].SLDPRT539.17K
46软件图标3 GB╱T 7810-2017[带立式座轴承(UELP)UELP207].SLDPRT666.71K
47软件图标3 GB╱T 7810-2017[带立式座轴承(UELP)UELP208].SLDPRT662.5K
48软件图标3 GB╱T 7810-2017[带立式座轴承(UELP)UELP209].SLDPRT657.82K
49软件图标3 GB╱T 820-2000[十字槽半沉头螺钉M6×16].SLDPRT241.19K
50软件图标3 GB╱T 891-1986[螺钉紧固轴端挡圈B型B50].SLDPRT105.11K
51软件图标3 GB╱T 894-2017[轴用弹性挡圈B型42B].SLDPRT107.29K
52软件图标3 GB╱T 894-2017[轴用弹性挡圈B型45B].SLDPRT107.04K
53软件图标3 GB╱T 9459-1988[六角开槽薄螺母 细牙M36×3].SLDPRT192.96K
54软件图标3 HWT[HWT100-10-IF GB╱T9148-1988].SLDPRT1.51M
55软件图标4 shuchibuj.SLDASM624.94K
56软件图标3 ZR03轮胎[ZR03-11.5╱80-15.3-TL].SLDPRT1.91M
57软件图标3 主动链轮.SLDPRT534.86K
58软件图标3 从动链轮15.SLDPRT441.0K
59软件图标3 从动链轮20.SLDPRT492.74K
60软件图标3 传送带外壳.SLDPRT86.44K
61软件图标3 偏心轮.SLDPRT105.21K
62软件图标3 偏心轮2.SLDPRT98.75K
63软件图标3 偏心轮轴.SLDPRT176.52K
64软件图标3 内链节.SLDPRT158.54K
65软件图标3 外链节.SLDPRT113.31K
66软件图标3 大连杆.SLDPRT104.9K
67软件图标3 大连杆端.SLDPRT115.49K
68软件图标3 张紧盖.SLDPRT106.58K
69软件图标4 张紧装置.SLDASM284.89K
70软件图标3 张紧轴.SLDPRT153.69K
71软件图标3 张经轮.SLDPRT115.81K
72软件图标3 张经轮链轮.SLDPRT437.55K
73软件图标3 挡板.SLDPRT93.17K
74软件图标3 新型集花箱.SLDPRT182.92K
75软件图标3 漏斗.SLDPRT146.5K
76软件图标4 牵引式洋甘菊采收机总装三维图.SLDASM7.97M
77软件图标3 车古.SLDPRT98.08K
78软件图标3 车轴.SLDPRT86.11K
79软件图标3 轴径公差可选型B型铰链销[KPVHBH25-85].SLDPRT118.32K
80软件图标3 轴径公差可选型B型铰链销[KPVHNBP25-45].SLDPRT125.14K
81软件图标3 轴径公差可选型B型铰链销[KPVHNBP25-50].SLDPRT124.12K
82软件图标3 轴径公差可选型C型铰链销[KPVHCH25-30].SLDPRT103.24K
83软件图标3 轴用扣环C型轴用扣环C型[BOX-RRSCS26].SLDPRT94.86K
84软件图标3 连杆.SLDPRT144.69K
85软件图标4 链节.SLDASM128.27K
86软件图标3 键.SLDPRT86.93K
