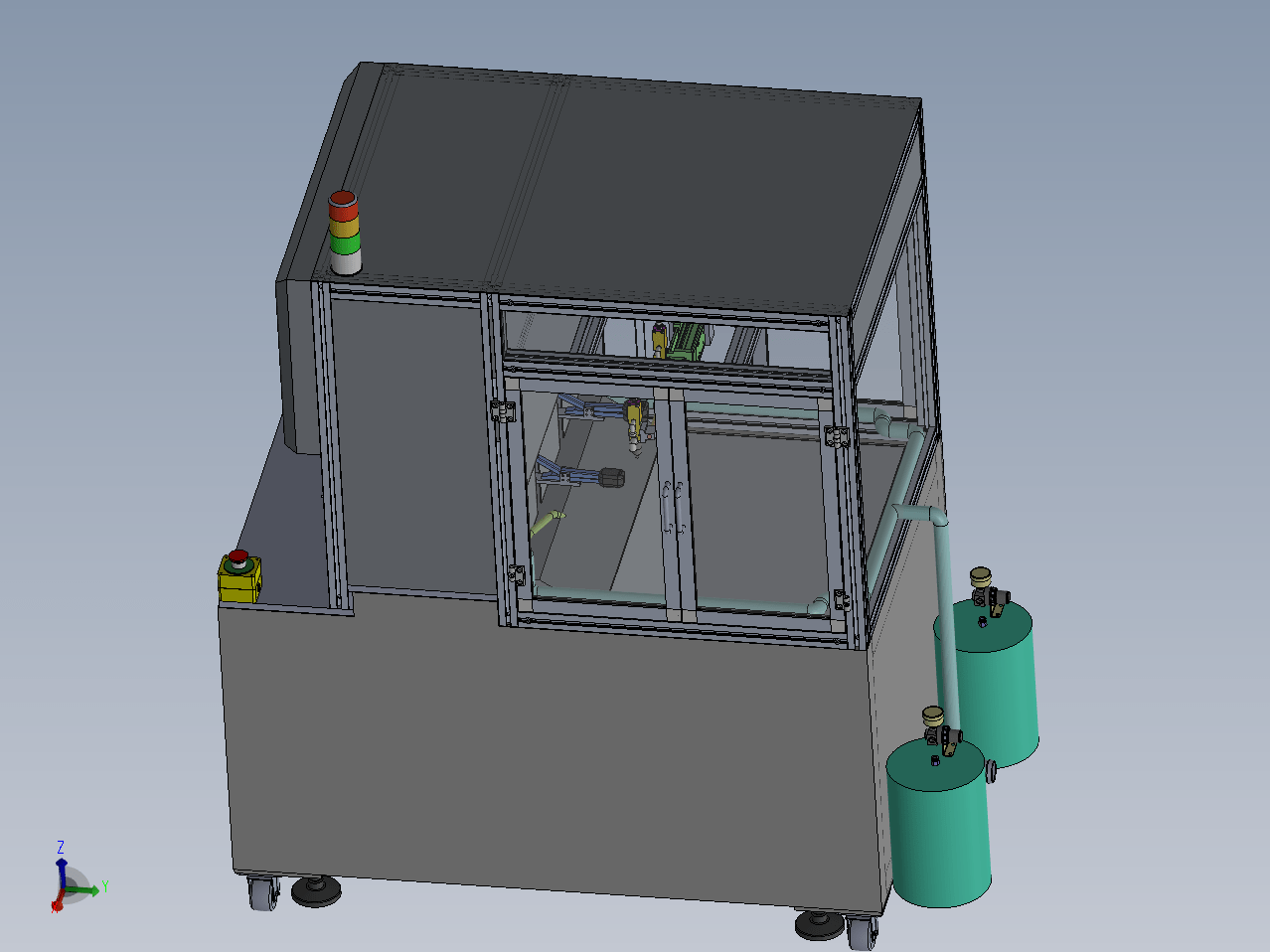

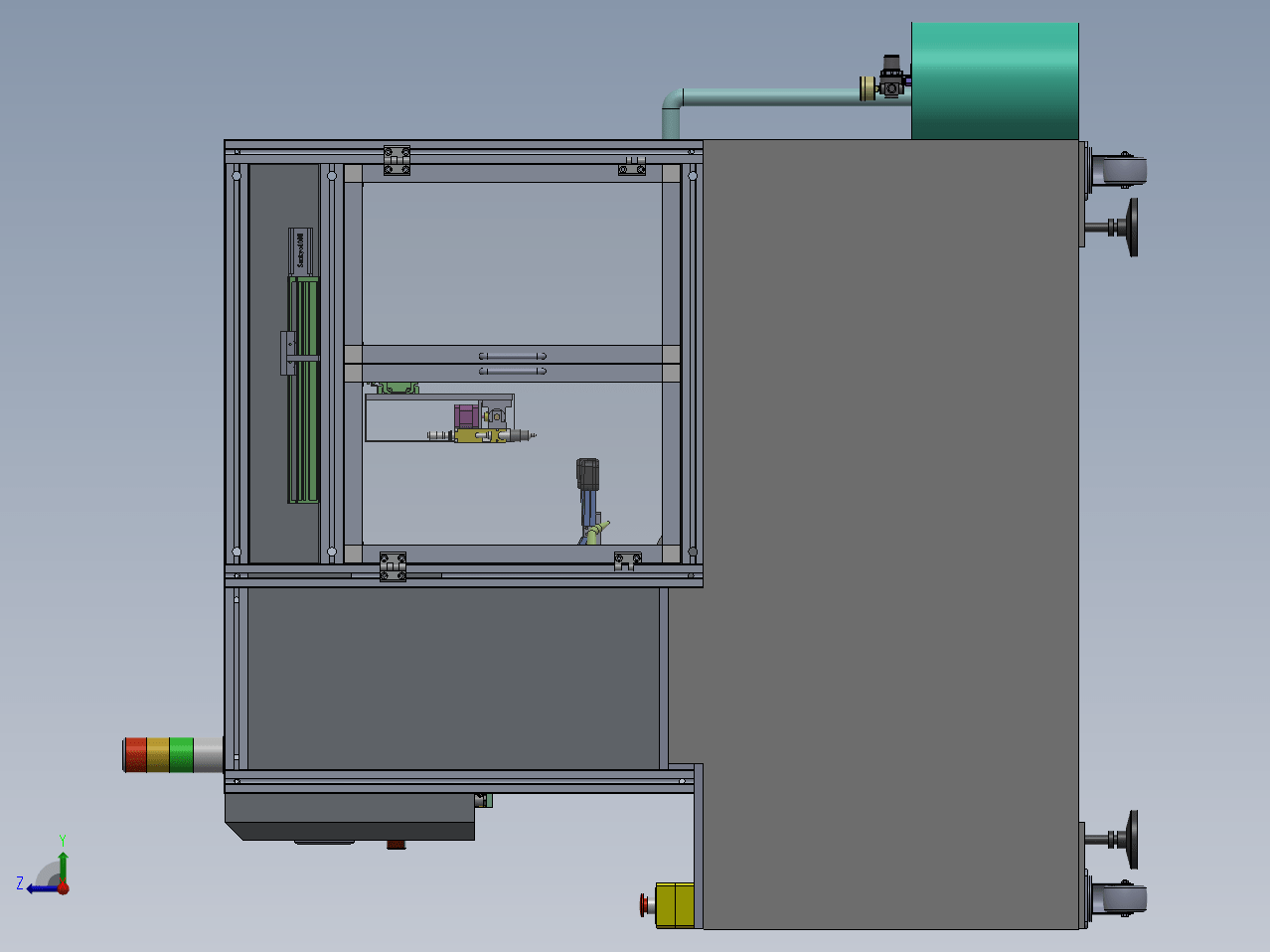

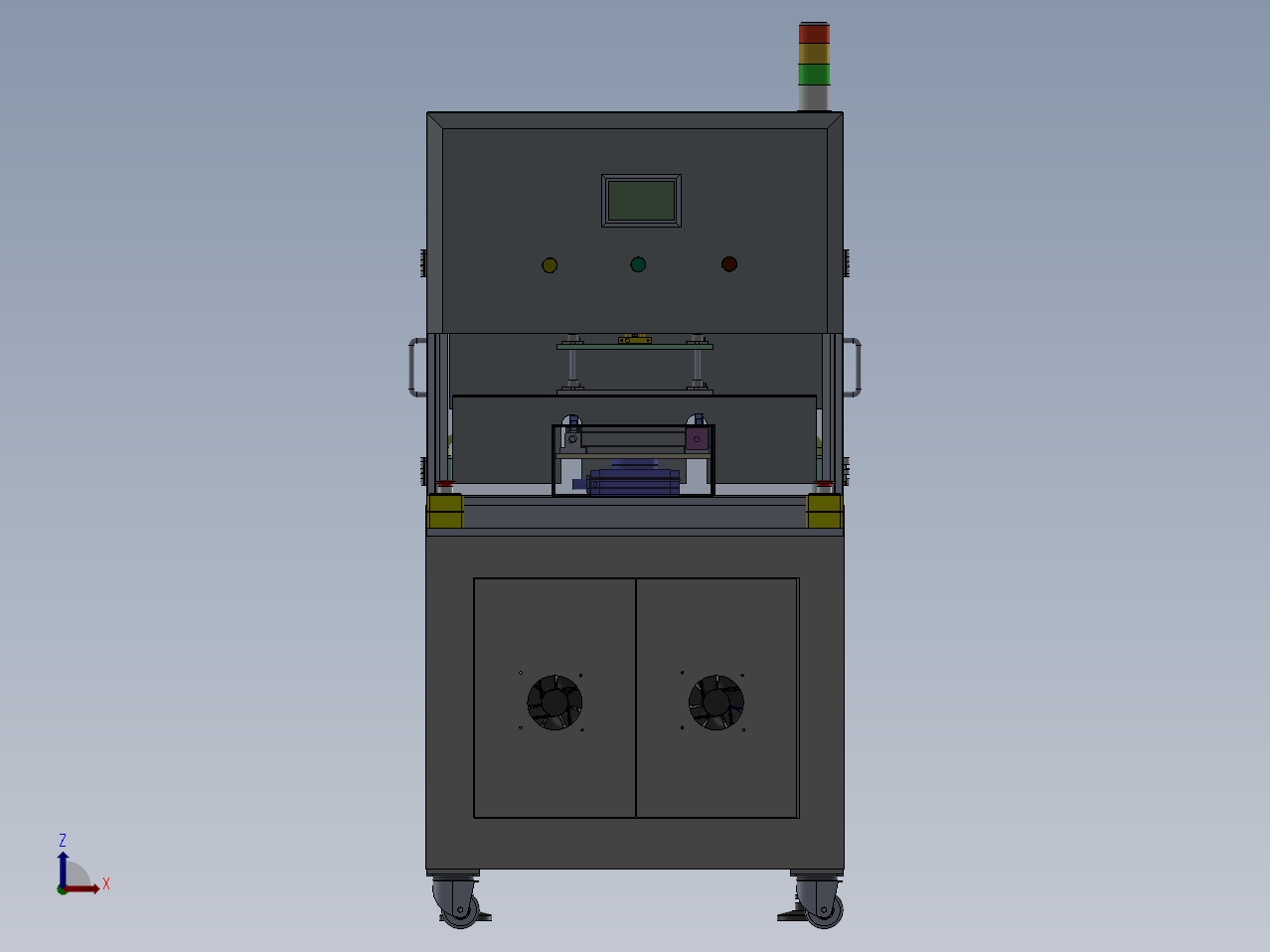

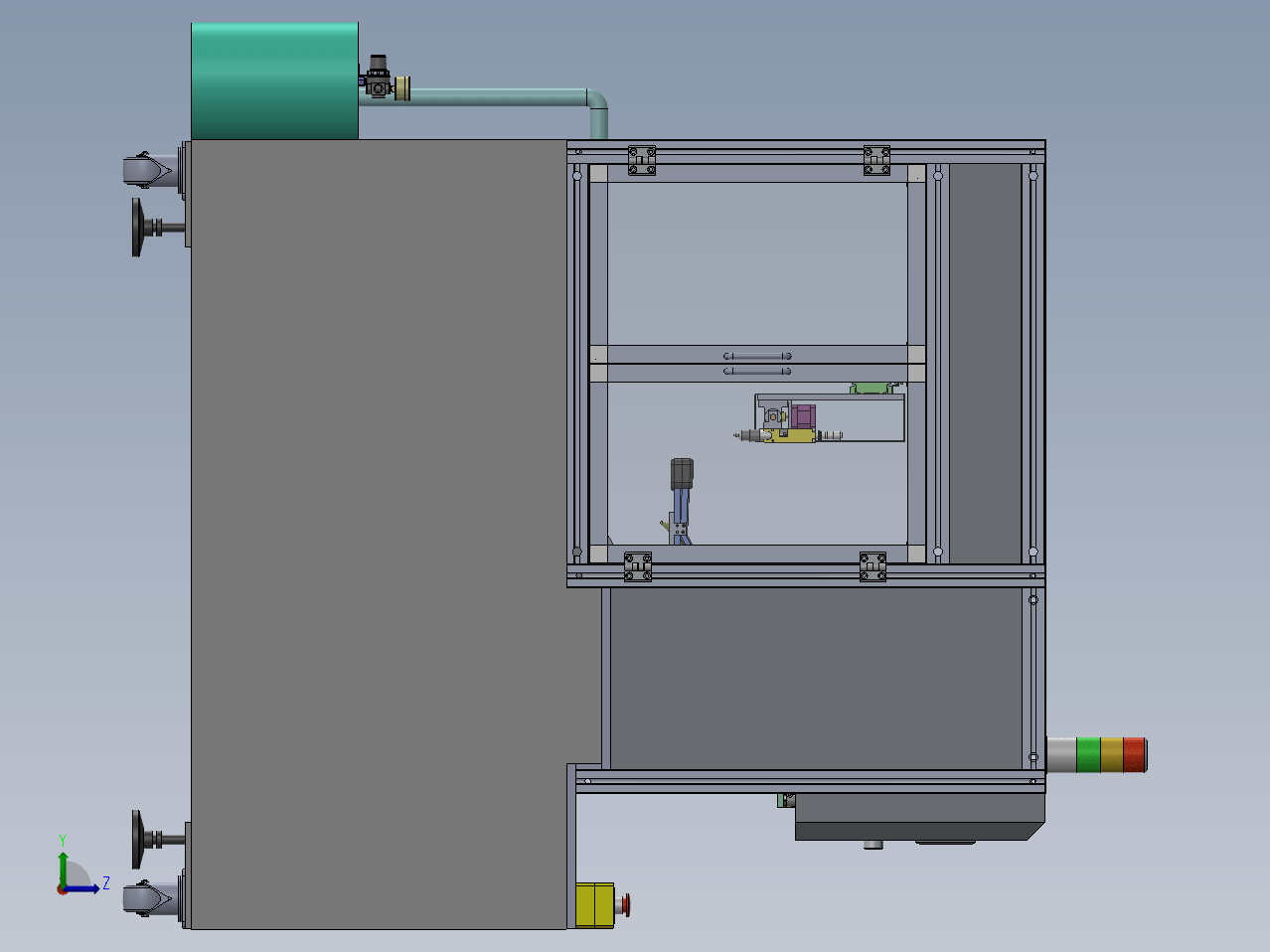

自动喷墨机，适用于玩具行业，玩具成型后进行表面喷涂，使其外观颜色均匀美观。工作流程如下： 1、气缸压开夹具，人工放模，按启动键； 2、夹馍旋转180度到喷涂区，运动模组控制喷墨阀到位进行喷涂，双头同时工作，提高生产效率； 3、喷涂机构下面有专门的清洗机构； 4、运动控制由PLC控制。

自动喷墨机
首页>图纸库>机械设备>自动化设备2024-08-13报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
39
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
自动喷墨机，适用于玩具行业，玩具成型后进行表面喷涂，使其外观颜色均匀美观。工作流程如下： 1、气缸压开夹具，人工放模，按启动键； 2、夹馍旋转180度到喷涂区，运动模组控制喷墨阀到位进行喷涂，双头同时工作，提高生产效率； 3、喷涂机构下面有专门的清洗机构； 4、运动控制由PLC控制。
