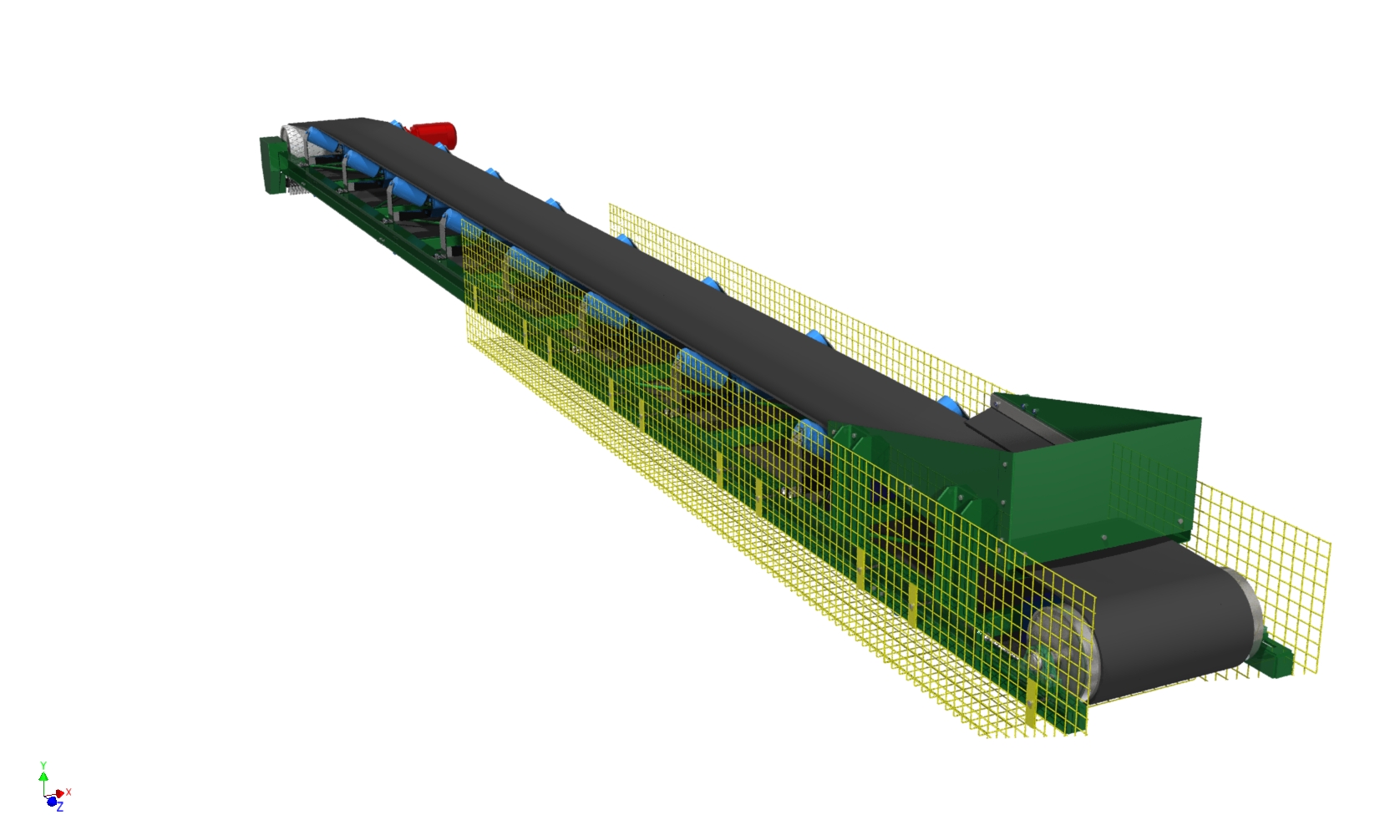

槽形皮带机输送机全套图纸。主要用来输送颗粒状物料，例如粮食，煤炭等。图纸比较全面，可直接用来生产。此输送机采用外置驱动，方便进行检修作业。

槽形皮带输送机

首页>图纸库>机械设备>输送/提升设备2024-08-13报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1

0

95

图纸描述

槽形皮带机输送机全套图纸。主要用来输送颗粒状物料，例如粮食，煤炭等。图纸比较全面，可直接用来生产。此输送机采用外置驱动，方便进行检修作业。

下载需要35金币 推广可免费下载

立即下载 收藏

图纸信息

图纸ID ：673023

文件大小：21.03M

所需金币：35

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：iam、ipt、STEP

软件版本：Inventor Inventor

作者

WX_201090

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	01-0100-00 Feed Out Conveyor Assembly.iam	523.0K
2	01-0101-00 Conveyor Frame.iam	131.0K
3	01-0101-01 Conveyor Side Channel.ipt	182.0K
4	01-0101-02 Conveyor LH Side Channel.ipt	146.5K
5	01-0101-03 Bearing Slot Plate.ipt	84.0K
6	01-0101-04 Bearing Adjustment Plate.ipt	82.0K
7	01-0101-05 Bearing End Cap.ipt	73.5K
8	01-0101-06 Cross Brace.ipt	87.5K
9	01-0101-07 Top Bearing Infill Plate.ipt	79.5K
10	01-0101-08 Drive Bearing Mount.ipt	80.5K
11	01-0101-09 Drive End Cap.ipt	73.5K
12	01-0101-10 Diagonal Brace.ipt	63.5K
13	01-0101-11 Trough Mount Post.ipt	104.0K
14	01-0101-12 Torque Arm.ipt	94.5K
15	01-0102-00 Bearing Mount Assembly.iam	71.5K
16	01-0102-01 Bearing Mount Plate.ipt	97.5K
17	01-0102-02 Bearing Fixing Stud.ipt	83.0K
18	01-0102-03 Bearing Adjuster Stud.ipt	68.5K
19	01-0103-01 Belt Trough.ipt	298.5K
20	01-0103-02 Trough Wear Strip.ipt	67.5K
21	01-0103-03 Rubber Clamp Plate.ipt	77.5K
22	01-0103-04 RH Wear Strip.ipt	84.0K
23	01-0103-05 LH Wear Strip.ipt	84.0K
24	01-0103-06 RH Wiper Seal.ipt	97.0K
25	01-0103-07 LH Wiper Seal.ipt	99.0K
26	01-0104-01 Trough Back Plate.ipt	198.5K
27	01-0104-02 Rear Wiper Clamp Plate.ipt	79.5K
28	01-0104-03 Trough Rear Spill Wiper.ipt	103.0K
29	01-0105-00 Mesh Guard Assembly.iam	92.5K
30	01-0105-01 Belt Guarding.ipt	535.0K
31	01-0105-02 Bottom Belt Guard.ipt	722.0K
32	01-0105-03 Mesh Clamp Plate.ipt	80.0K
33	01-0106-00 Brush Drive Shaft.iam	79.5K
34	01-0106-01 Wiper Brush Mount.ipt	367.0K
35	01-0106-02 Brush Drive Bar.ipt	86.5K
36	01-0106-03 Brush Drive Shaft.ipt	98.5K
37	01-0106-06 Tensioner Plate.ipt	173.5K
38	01-0106-07 Tensioner Bush.ipt	80.5K
39	01-0106-08 Locking Nut.ipt	85.0K
40	01-0107-00 Sprocket Guard.iam	71.5K
41	01-0107-01 Chain Guard.ipt	281.5K
42	01-0107-02 Guard Back Fill.ipt	89.0K
43	01-0107-03 Guard Lower Fill.ipt	77.0K
44	01-0108-00 Chain Tensioner.iam	86.0K
45	01-0109-00 Tail Mesh Guard.iam	89.0K
46	01-0110-00 Feed Hopper.iam	139.0K
47	08B1 P1.ipt	137.0K
48	08B1 P2.ipt	135.5K
49	600mm Belt.ipt	233.0K
50	700mm Brush.ipt	458.5K
51	B10x20.ipt	191.5K
52	B10x30.ipt	191.0K
53	B10x35C.ipt	200.0K
54	B10x50.ipt	188.5K
55	B10x90.ipt	187.0K
56	B12x30.ipt	190.5K
57	B12x40.ipt	190.5K
58	B6x12.ipt	191.5K
59	B8x20.ipt	191.5K
60	Chain Path.ipt	91.0K
61	DIN 625 SKF - SKF 6200.ipt	318.0K
62	FA57DRE132S4.iam	88.0K
63	GA_1_4_28UNFGNUCFL.ipt	94.5K
64	GB_1_4_28UNFGNUCT.ipt	110.0K
65	Idler Roller Mount.ipt	152.0K
66	KRR114-600 Return Roller.ipt	116.5K
67	M1-A1-S6 Tail Roller.iam	74.0K
68	M1-A1-S6-P1 Tail Shaft.ipt	62.0K
69	M1-A1-S6-P2 Tail Roller.ipt	86.5K
70	M1-A1-S6-P3 Tail Plate.ipt	73.0K
71	M1-A1-S7 Drive Roller.iam	77.5K
72	M1-A1-S7-P1 Drive Shaft.ipt	108.0K
73	M1-A1-S7-P2 Drive Roller.ipt	74.5K
74	M1-A1-S7-P3 Drive Plate.ipt	73.0K
75	N16.ipt	159.5K
76	NYLOC M10.ipt	232.5K
77	NYLOC M12.ipt	232.5K
78	NYLOC M8.ipt	233.5K
79	PRODUCT_NAME_1.ipt	104.0K
80	PRODUCT_NAME_10.ipt	68.0K
81	PRODUCT_NAME_11.ipt	65.5K
82	PRODUCT_NAME_12.ipt	66.0K
83	PRODUCT_NAME_13.ipt	66.0K
84	PRODUCT_NAME_14.ipt	68.0K
85	PRODUCT_NAME_15.ipt	152.5K
86	PRODUCT_NAME_2.ipt	78.5K
87	PRODUCT_NAME_3.ipt	341.5K
88	PRODUCT_NAME_4.ipt	68.0K
89	PRODUCT_NAME_5.ipt	66.0K
90	PRODUCT_NAME_6.ipt	121.0K
91	PRODUCT_NAME_7.ipt	117.0K
92	PRODUCT_NAME_8.ipt	103.5K
93	PRODUCT_NAME_9.ipt	262.0K
94	Roller Chain Sprocket11.ipt	697.0K
95	Roller Chain Sprocket21.ipt	720.5K
96	Roller Chain Sprocket31.ipt	465.0K
97	Roller Lagging.ipt	5.08M
98	SW10.ipt	123.0K
99	SY_40_TF.iam	69.0K
100	SY_40_TF_PART1.ipt	491.0K
101	SY_40_TF_PART2.ipt	234.5K
102	SY_40_TF_PART4.ipt	99.5K
103	Trough Roll.ipt	127.0K
104	Trough Roller Frame.ipt	324.0K
105	Tyton A25-62 Trough Roller Assembly.iam	74.0K
106	UCFL205D1HUCFL.ipt	235.5K
107	UCFL205D1_25_D1_.iam	53.5K
108	UCT208D1UCT_Housing.ipt	224.5K
109	UCT208D1_40_D1_.iam	53.0K
110	W10.ipt	103.0K
111	600mm Trough Conveyor.stp	14.3M
