图纸描述

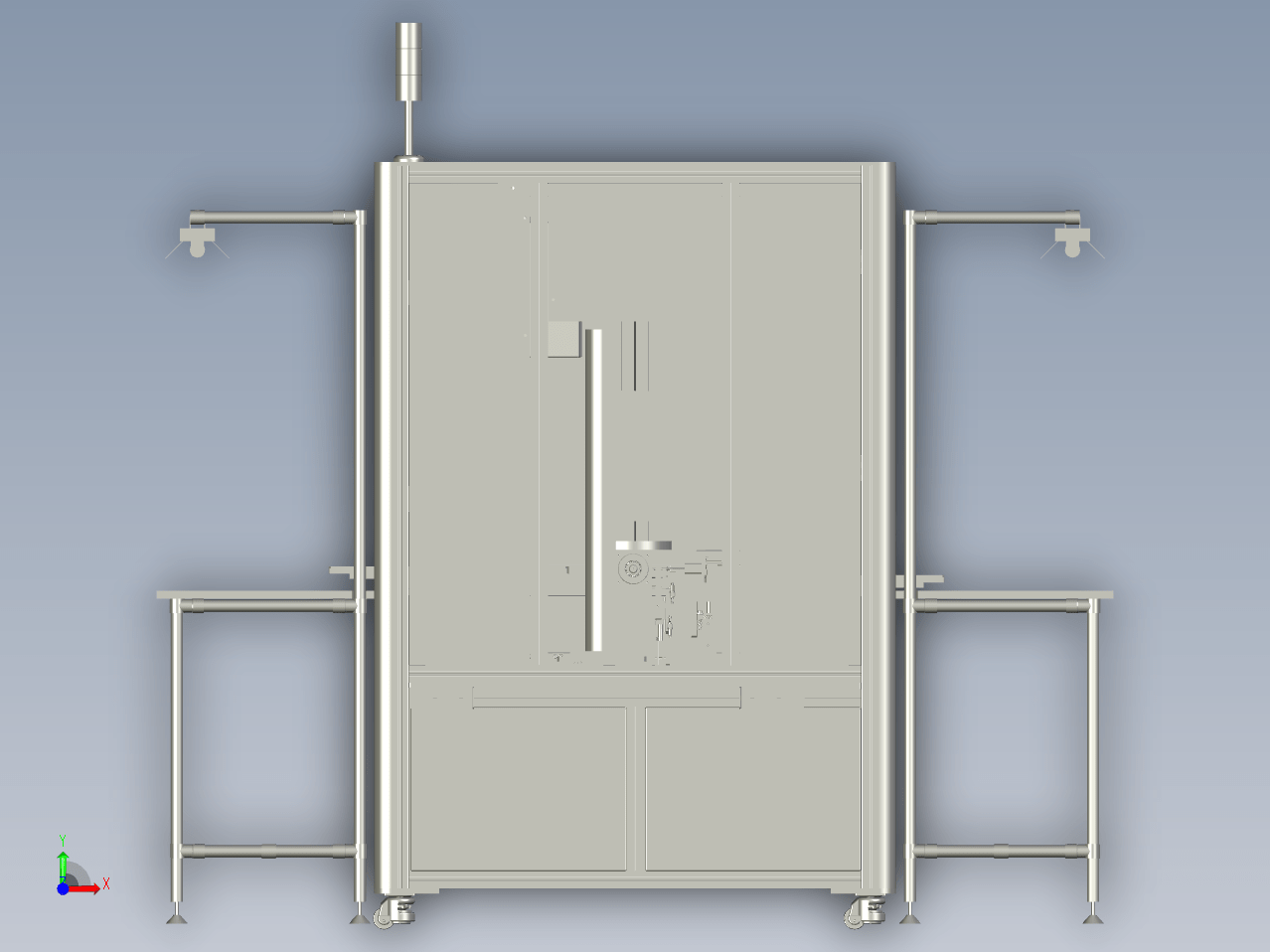

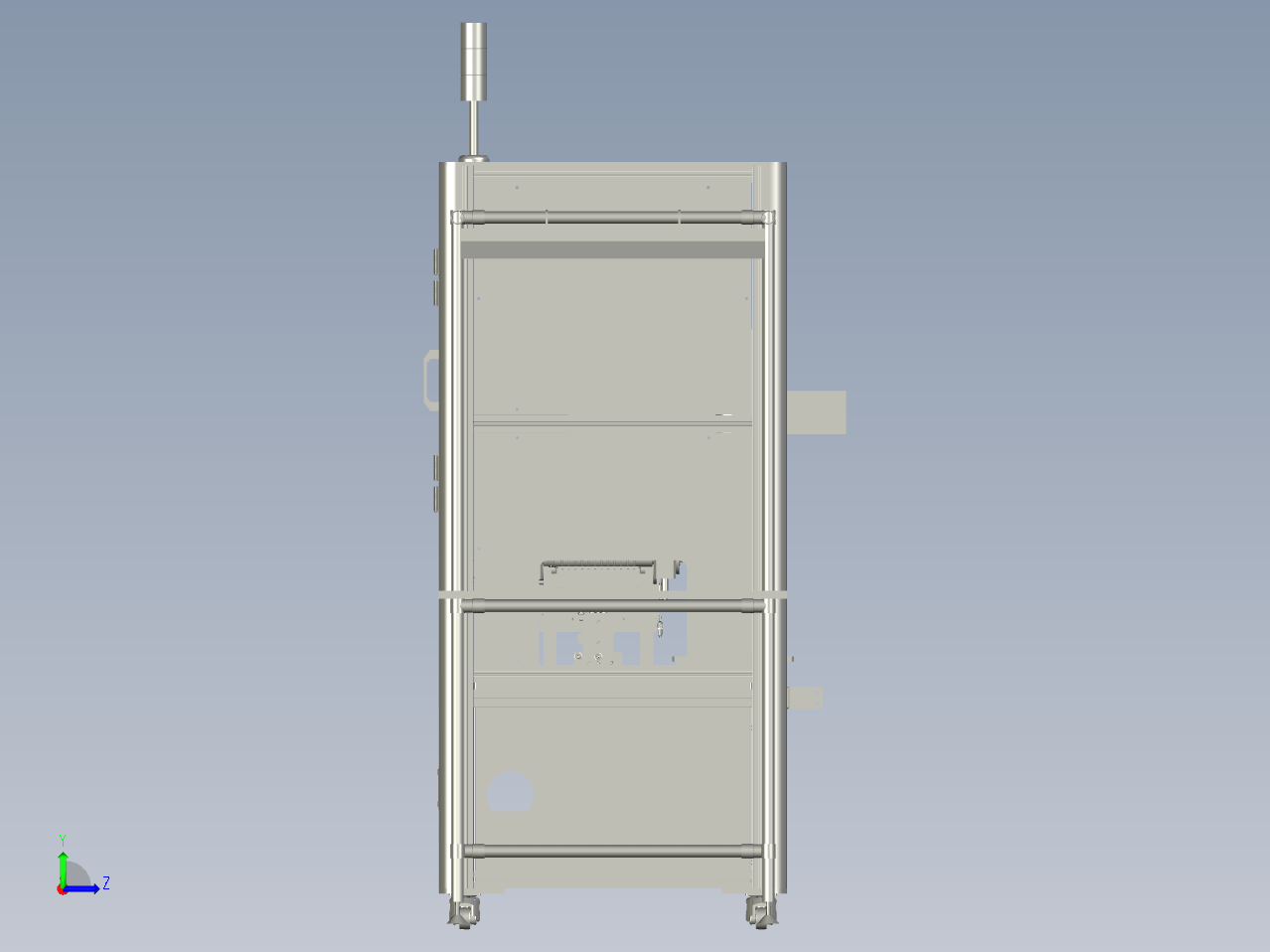

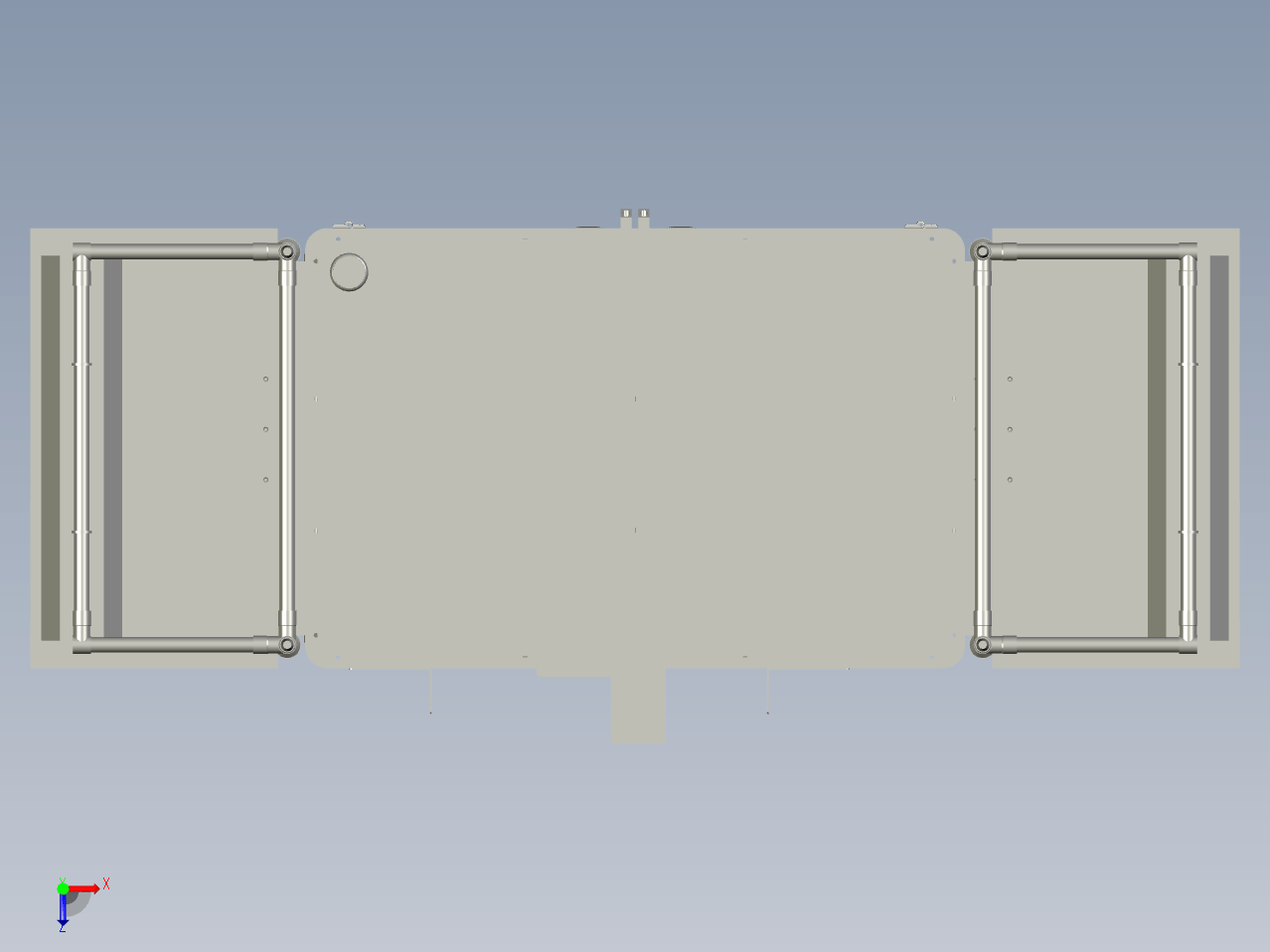

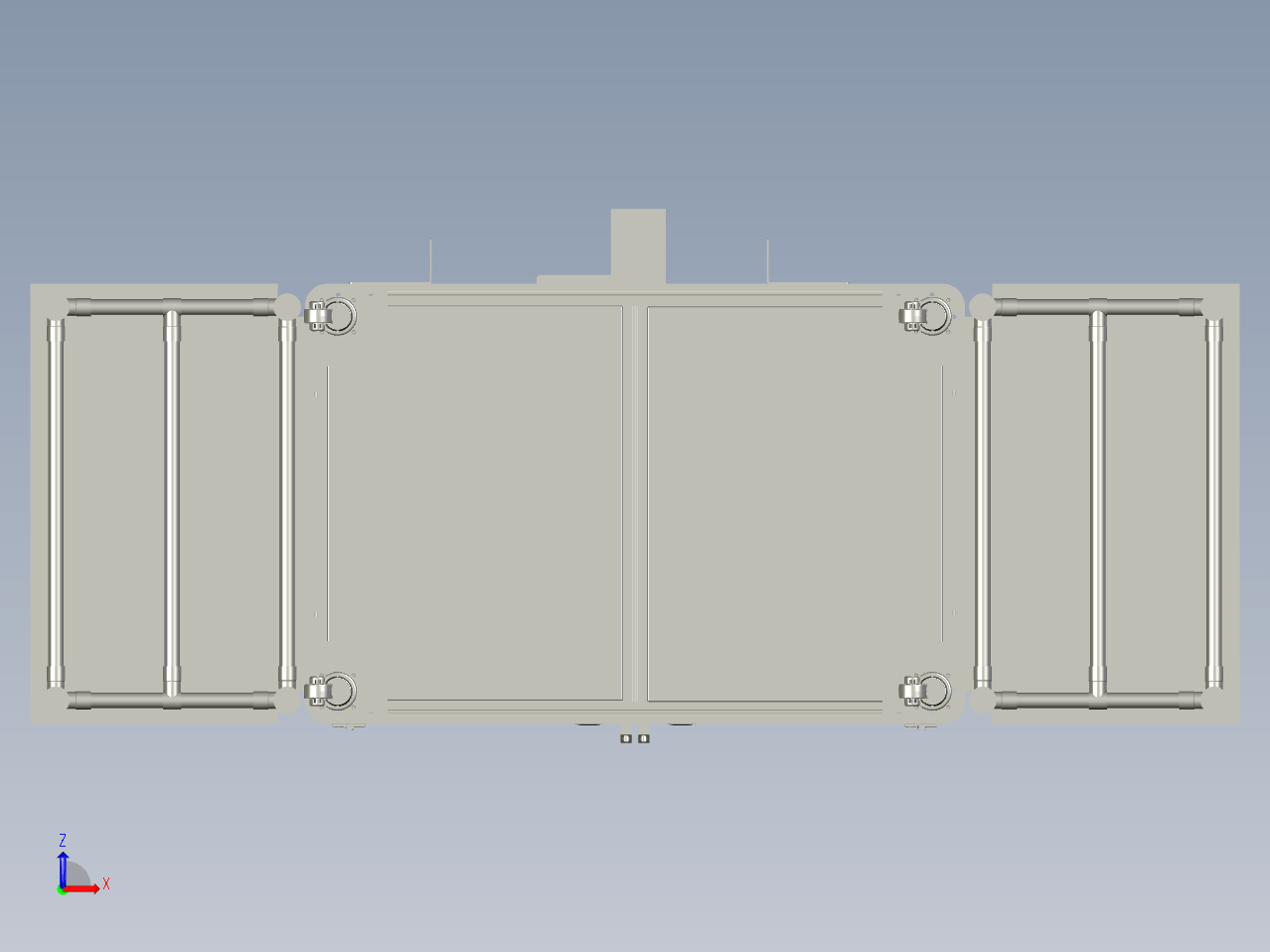

镭雕机设备功能：通过拨动式磁钢上料与下料机构来上下料，中间添加旋转机构来完成产品侧面打标作业和载具的转移。设备结构：磁钢上料机构：采用仿形的平移推片送料，气缸滑盖上下错分，气缸带动推针进行上料作用。镭雕设备：负责产品的打标功能。旋转机构：伺服电机带动扇形滚筒，滚筒扇叶上带有磁铁保证工装不脱落。磁钢下料机构：通过两个气缸配合来实现下料功能。平移送料机构。

下载需要40金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：672917

文件大小：36.29M

所需金币：40

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：prt、asm、STEP

软件版本：ProE/Creo 4.0
