立车液压夹具图

首页 >图纸库>零部件模型>工装/夹具2024-08-07报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

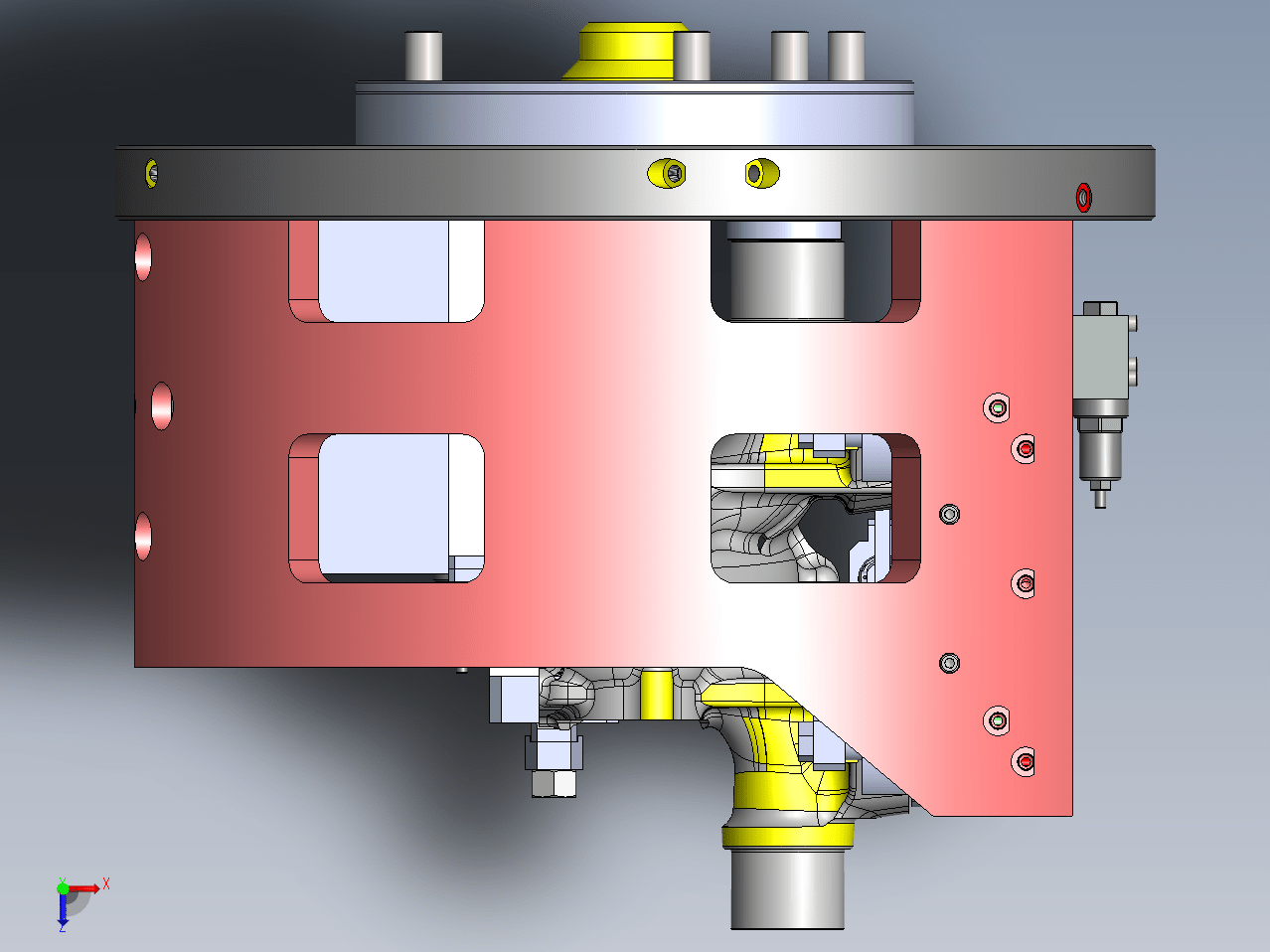

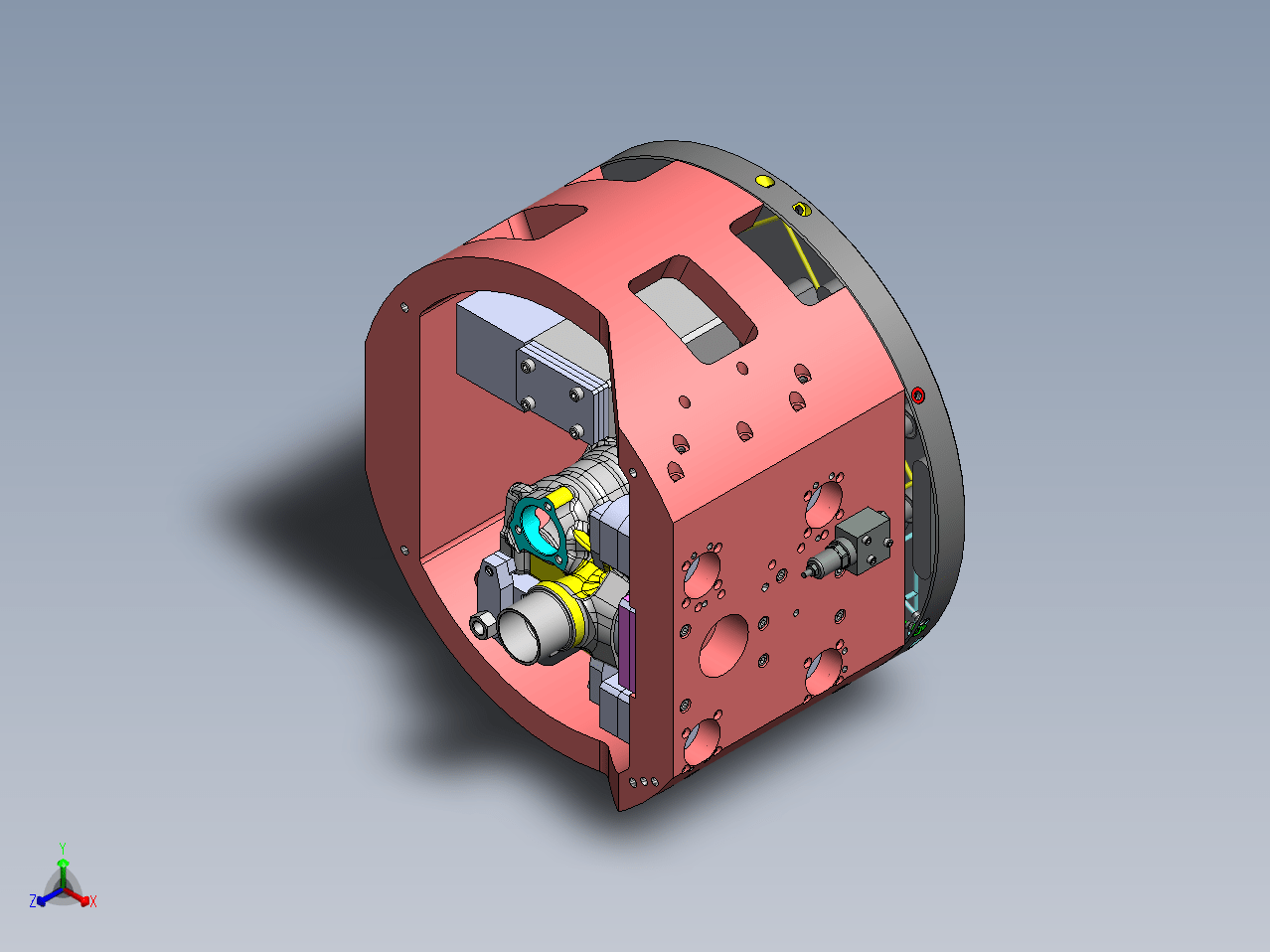

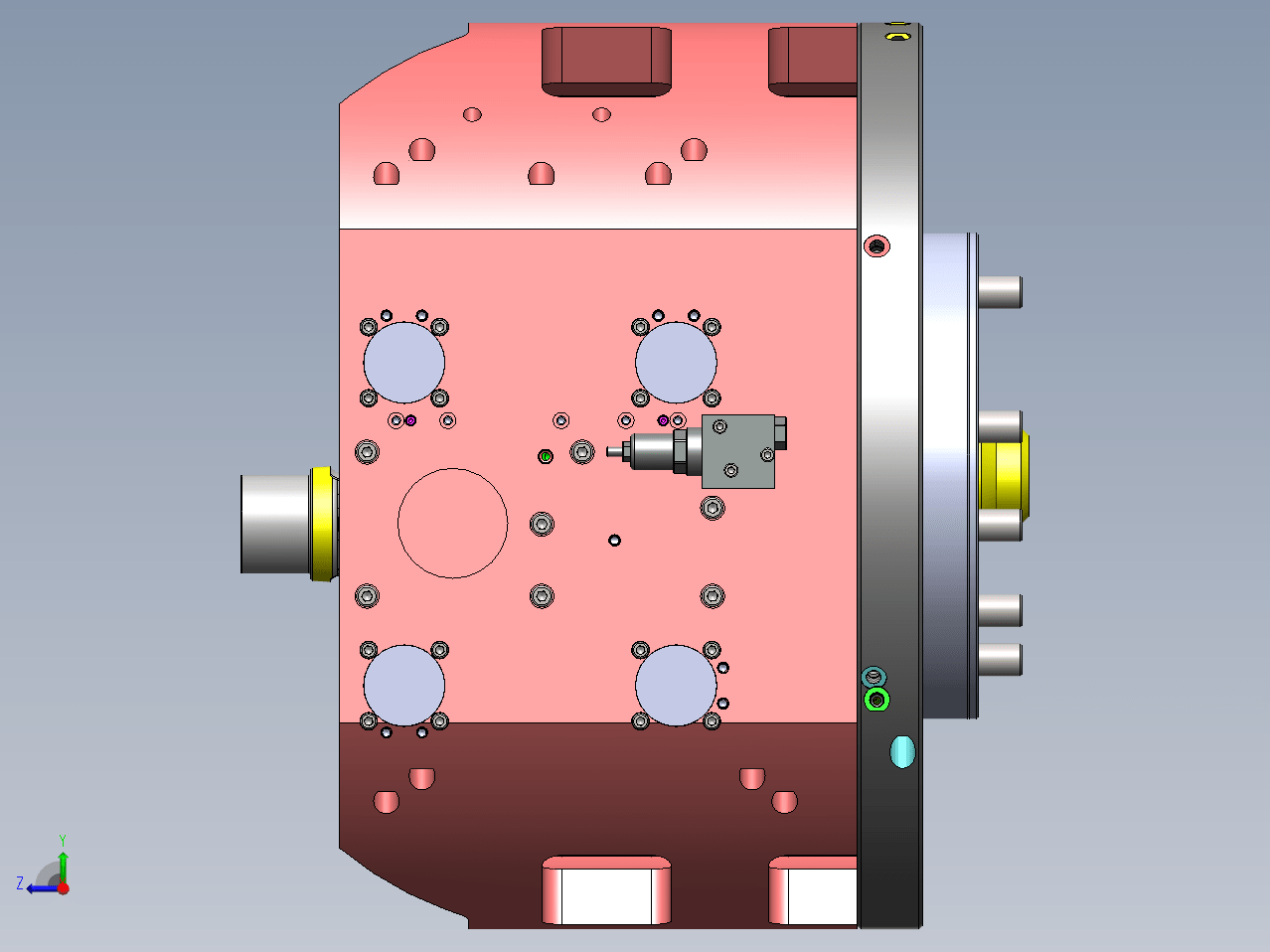

本套夹具为立车液压夹具，机床供油；夹具靠一面两销定位，油缸夹紧.油缸动作顺是1#推缸→2#转角缸→3#支撑缸→4#转角缸；夹紧总重量约为280kg。

下载需要18金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：672852

文件大小：38.92M

所需金币：18

图纸参数：可编辑，包含特征参数

图纸格式：sldprt、sldasm、STEP

软件版本：Solidworks 2012
