大件平板类产品搬运机构、三轴搬运机构

首页>图纸库>机械设备>自动化设备2024-08-06报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
56
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

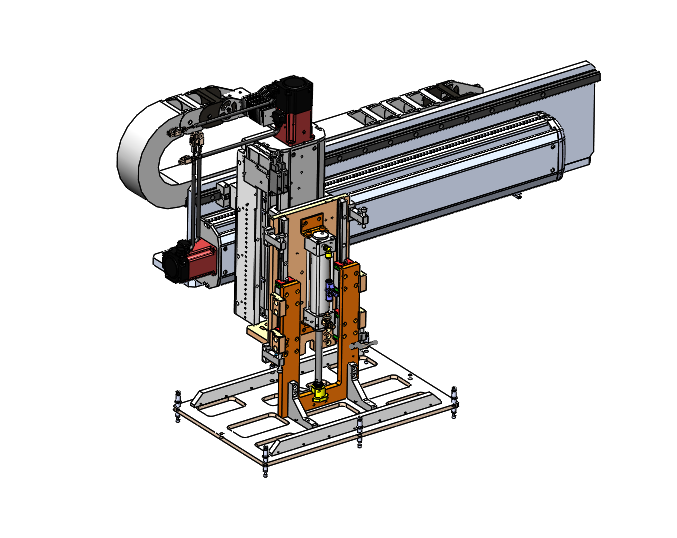

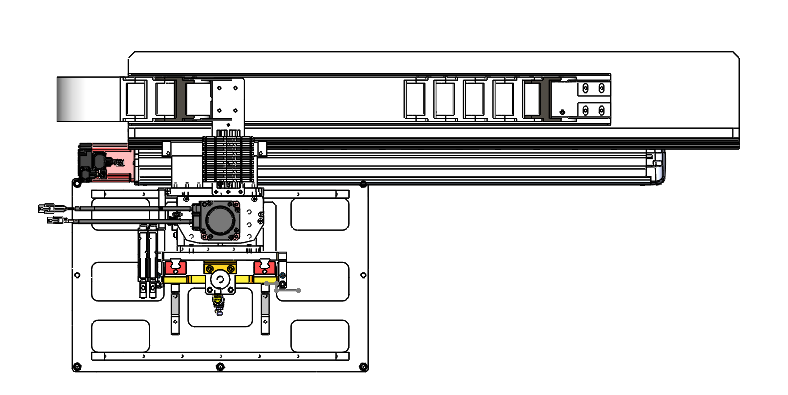

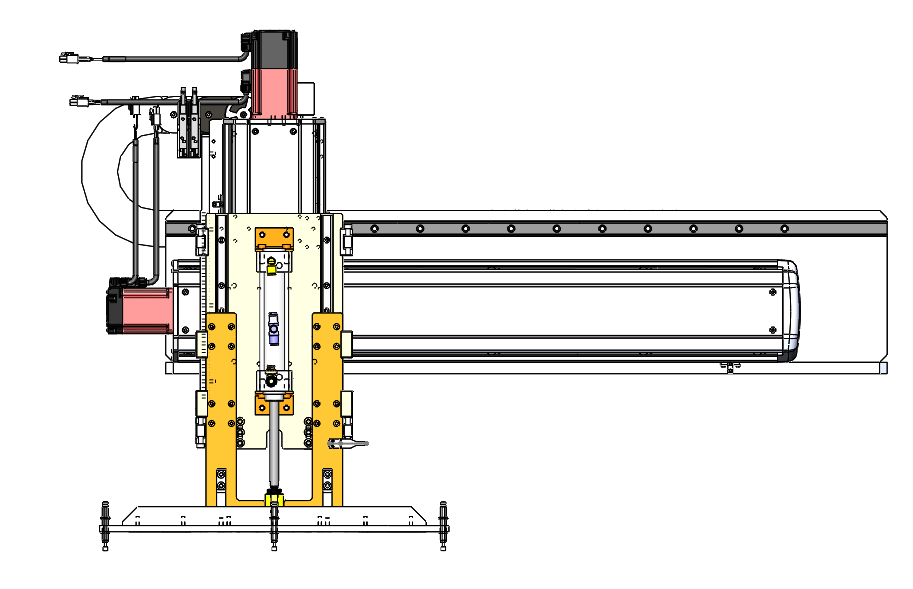

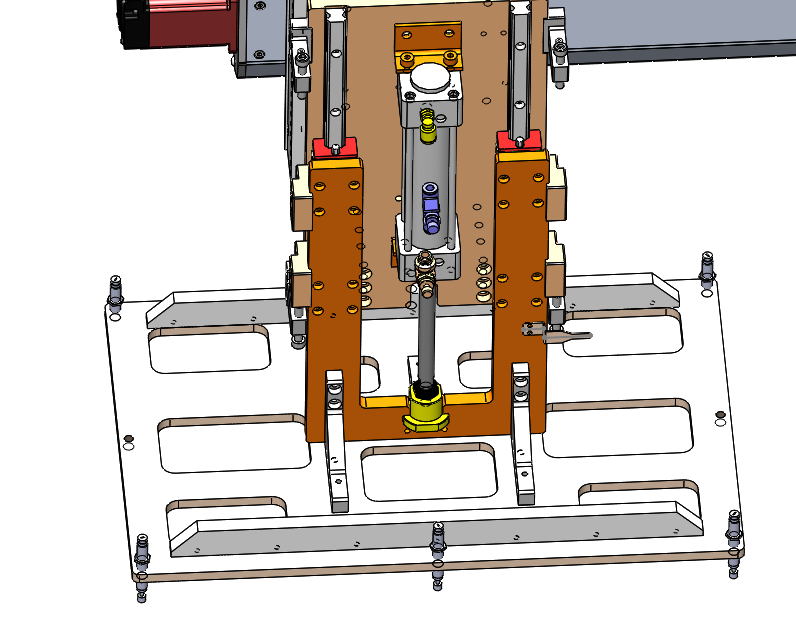

该机构为三轴搬运机构，电机+气缸配合，实现产品的取放以及搬运工作。相信这份图纸能带来不少的帮助和一些设计思路下载图纸将终身受益好东西好结构直调借用全套图纸总汇非常值得学习，特别是自动化行业做组装类设备的有了这些结构就可以轻松许多，欢迎进入主页下载更多有相关自动化的标准件图纸，内含stp格式，可放心下载！
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：672822
文件大小：40.53M
所需金币：20
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks 2019
作者
月下独酌
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 MF34310002_1.sldprt38.61K
2软件图标3 MFAS2002F-06.sldprt189.43K
3软件图标3 MFAS2201-01-F06S-X737.sldprt170.02K
4软件图标3 MFBODY_MACC0806M.SLDPRT118.74K
5软件图标3 MFCB6-35_1_2.sldprt31.34K
6软件图标4 MFHGH15CA2R305ZAH.SLDASM366.88K
7软件图标3 MFHGH15C__X2_53F35C01_X0__temp_1.sldprt312.56K
8软件图标3 MFHGH15C__X2_5DE65C01_X0__temp.sldprt313.46K
9软件图标3 MFHGR15_temp-1_1.sldprt200.55K
10软件图标3 MFKJL06-01S.sldprt144.97K
11软件图标3 MFM4H_1.sldprt35.14K
12软件图标4 MFMACC0806M.SLDASM112.64K
13软件图标3 MFMAKC0604L_1_2.sldprt49.87K
14软件图标3 MFMB-L03_MB.sldprt126.6K
15软件图标3 MFMB32-100Z(0)_BODY.sldprt290.61K
16软件图标3 MFMB32-100Z_ROD.sldprt99.77K
17软件图标3 MFMB32-NT-03_NUT.sldprt81.62K
18软件图标4 MFMBL32-100Z(0_0_0).sldasm146.38K
19软件图标3 MFNAT_MACC0806M.SLDPRT90.12K
20软件图标3 MFP123-99100M7F.sldprt312.74K
21软件图标3 MFP123-994V110-06 - Valve Body.sldprt210.95K
22软件图标4 MFP123-994V11006B.sldasm107.34K
23软件图标3 MFP123-994V130C-06 - Valve Body.sldprt239.03K
24软件图标4 MFP123-994V130C06B.sldasm116.22K
25软件图标3 MFP123-995B20350AB01001.SLDPRT148.78K
26软件图标3 MFP123-995B20350AB01007.SLDPRT216.37K
27软件图标3 MFP123-995B20350AB01013.SLDPRT155.85K
28软件图标3 MFP123-995B20350AB01015.SLDPRT107.53K
29软件图标3 MFP123-995B20350AB01018.SLDPRT130.97K
30软件图标3 MFP123-995B20350AB01019.SLDPRT132.03K
31软件图标4 MFP123-999B20350AB02.sldasm2.41M
32软件图标4 MFP123-999B20350AB06.SLDASM4.45M
33软件图标4 MFP123-999B20350AB07.SLDASM1.61M
34软件图标4 MFP123-999B20350AB10.SLDASM149.43K
35软件图标4 MFP123-999B20350AB11.SLDASM435.48K
36软件图标4 MFP123-999B20350AB12.SLDASM110.11K
37软件图标4 MFP123-999B20350AB13.SLDASM126.78K
38软件图标4 MFP123-999B20350AF07.SLDASM156.46K
39软件图标3 MFP123-99ABP02.SLDPRT115.29K
40软件图标3 MFP123-99AIO21 1.5 SI.SLDPRT105.98K
41软件图标3 MFP123-99APC4-01.SLDPRT172.58K
42软件图标3 MFP123-99APC6-01.SLDPRT165.5K
43软件图标3 MFP123-99BSL01.sldprt110.75K
44软件图标3 MFP123-99DRAL-5100-120.SLDPRT123.83K
45软件图标3 MFP123-99GB／T70．1-2000内六角圆柱头螺钉M3×6.sldprt45.74K
46软件图标3 MFP123-99GB／T70．1-2000内六角圆柱头螺钉M3×6_1.sldprt30.26K
47软件图标3 MFP123-99GB／T70．1-2000内六角圆柱头螺钉M4×16.sldprt45.2K
48软件图标3 MFP123-99GB／T70．1-2000内六角圆柱头螺钉M4×16_1.sldprt29.83K
49软件图标3 MFP123-99GB／T70．1-2000内六角圆柱头螺钉M4×6.sldprt30.3K
50软件图标3 MFP123-99GB／T70．1-2000内六角圆柱头螺钉M4×6_1.sldprt29.05K
51软件图标3 MFP123-99HGH20CA-XG-850.SLDPRT181.36K
52软件图标4 MFP123-99HGH20HCA2R850Z0C.SLDASM124.99K
53软件图标3 MFP123-99HGH20_3_AF0.sldprt155.06K
54软件图标3 MFP123-99M4x12内六角螺钉.sldprt29.1K
55软件图标3 MFP123-99M4x12内六角螺钉_1.sldprt29.42K
56软件图标3 MFP123-99OMRON EE-SX672.sldprt207.84K
57软件图标3 MFP123-99OMRON EE-SX672_1.sldprt192.32K
58软件图标3 MFP123-99PL1002.sldprt184.3K
59软件图标4 MFP123-99PTH13-L10-150-BC-M40-C4.SLDASM593.02K
60软件图标4 MFP123-99PTH13-L10-600-BC-M40-C4.SLDASM554.16K
61软件图标4 MFP123-99TK13A3550-R75-18.SLDASM161.13K
62软件图标3 MFP123-99X2MH040A-B2LN-400W带刹车.SLDPRT2.65M
63软件图标3 MFP123-99X2MH040A-N2LN-400W无刹车.SLDPRT2.32M
64软件图标3 MFP123-99ZK2-KAL_P.sldprt89.85K
65软件图标4 MFP123-99ZK2A15K5AL-06.sldasm93.54K
66软件图标3 MFP123-99ZK2A15KAL-06_BODY.sldprt174.05K
67软件图标3 MFP123-99_1TK13A3550-R75-100.sldprt39.46K
68软件图标3 MFP123-99_2TK13A3550-R75-100.sldprt77.73K
69软件图标3 MFP123-99_3TK13A3550-R75-100.sldprt76.59K
70软件图标3 MFP123-99_4TK13A3550-R75-100.sldprt41.07K
71软件图标3 MFP123-99侧面板-PTH13.sldprt534.28K
72软件图标3 MFP123-99侧面板-PTH13_1.sldprt536.3K
73软件图标3 MFP123-99内六角圆柱头螺钉M4×8[GB／T70．1-2000].sldprt31.37K
74软件图标3 MFP123-99内六角圆柱头螺钉M4×8[GB／T70．1-2000]_1.sldprt32.35K
75软件图标3 MFP123-99半圆头M4x12.sldprt29.27K
76软件图标3 MFP123-99半圆头M4x12_1.sldprt28.95K
77软件图标3 MFP123-99复件 上盖-PTH13-BC^PTH13-150-BC-400W.sldprt39.43K
78软件图标3 MFP123-99复件 上盖-PTH13-BC^PTH13-600-BC-400W.sldprt97.42K
79软件图标3 MFP123-99复件 底座-PTH13-BC^PTH13-150-BC-400W.sldprt77.19K
80软件图标3 MFP123-99复件 底座-PTH13-BC^PTH13-600-BC-400W.sldprt199.95K
81软件图标3 MFP123-99感应片-PTH13.sldprt35.83K
82软件图标3 MFP123-99感应片-PTH13_1.sldprt35.11K
83软件图标3 MFP123-99滑座-PTH13.sldprt92.86K
84软件图标3 MFP123-99滑座-PTH13_1.sldprt40.74K
85软件图标3 MFP123-99电机板-PTH13-BC.sldprt40.77K
86软件图标3 MFP123-99电机板-PTH13-BC_1.sldprt40.08K
87软件图标3 MFP123-AASF-98 -1.SLDPRT60.3K
88软件图标3 MFP123-AASF-98.SLDPRT60.47K
89软件图标3 MFROD_MACC0806M.SLDPRT78.97K
90软件图标3 MFXX003009.SLDPRT118.54K
91软件图标3 MFXX003020.SLDPRT245.09K
92软件图标3 MFXX003021.SLDPRT163.83K
93软件图标3 MFXX003022.SLDPRT88.02K
94软件图标3 MFXX003023.SLDPRT292.32K
95软件图标3 MFXX003024.sldprt59.59K
96软件图标3 MFXX003025.sldprt268.38K
97软件图标3 MFXX003026.sldprt62.55K
98软件图标3 MFXX003027.SLDPRT93.71K
99软件图标3 MFXX003028.sldprt80.92K
100软件图标3 MFXX003048.SLDPRT149.19K
101软件图标3 MFXX003069.SLDPRT72.15K
102软件图标4 MFZ84C120.SLDASM1.16M
103软件图标4 MF搬运机构.SLDASM5.36M
104软件图标9 MF搬运机构.STEP39.62M
