吹气式桌面双工位螺丝机
图纸描述

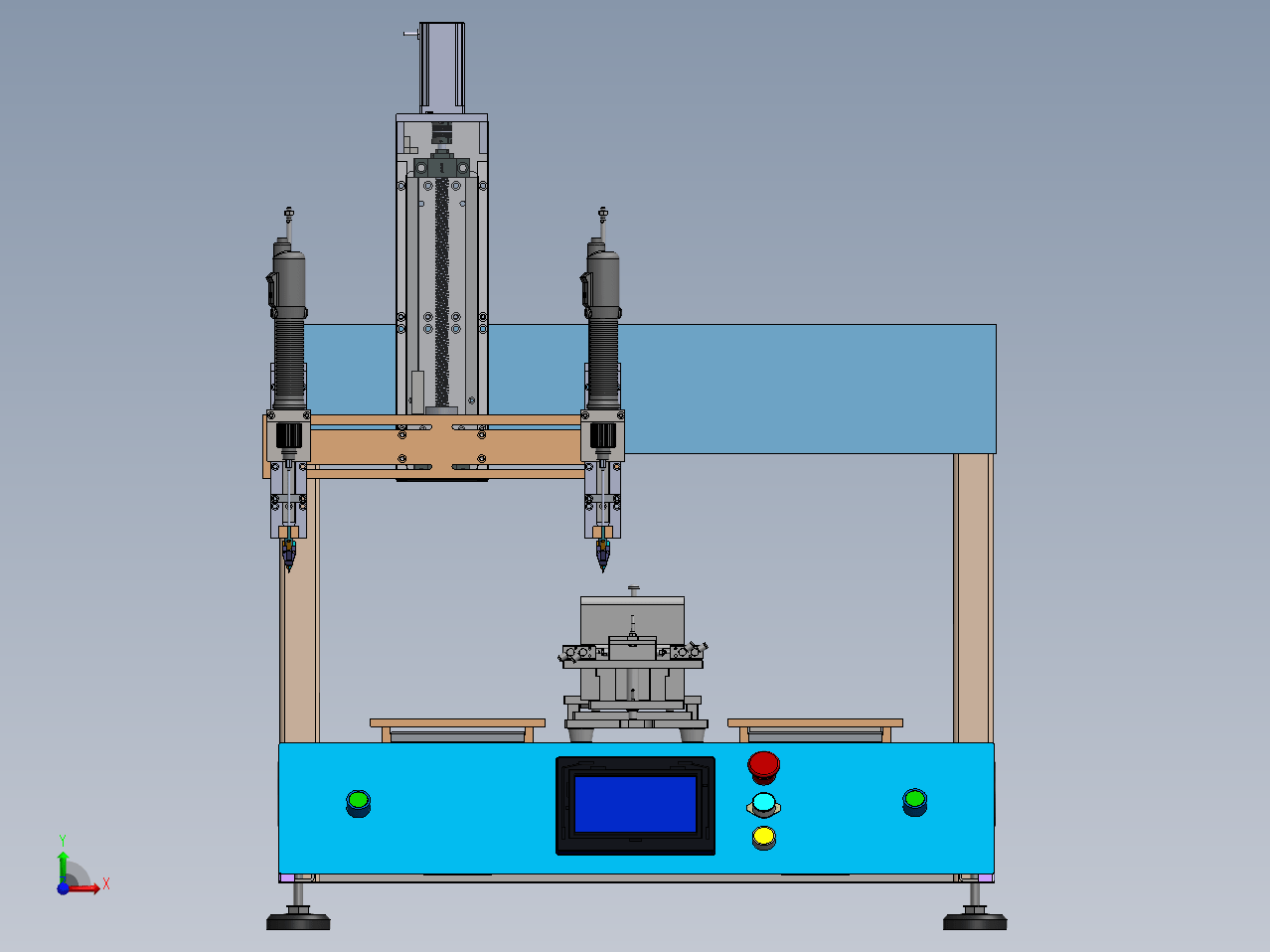

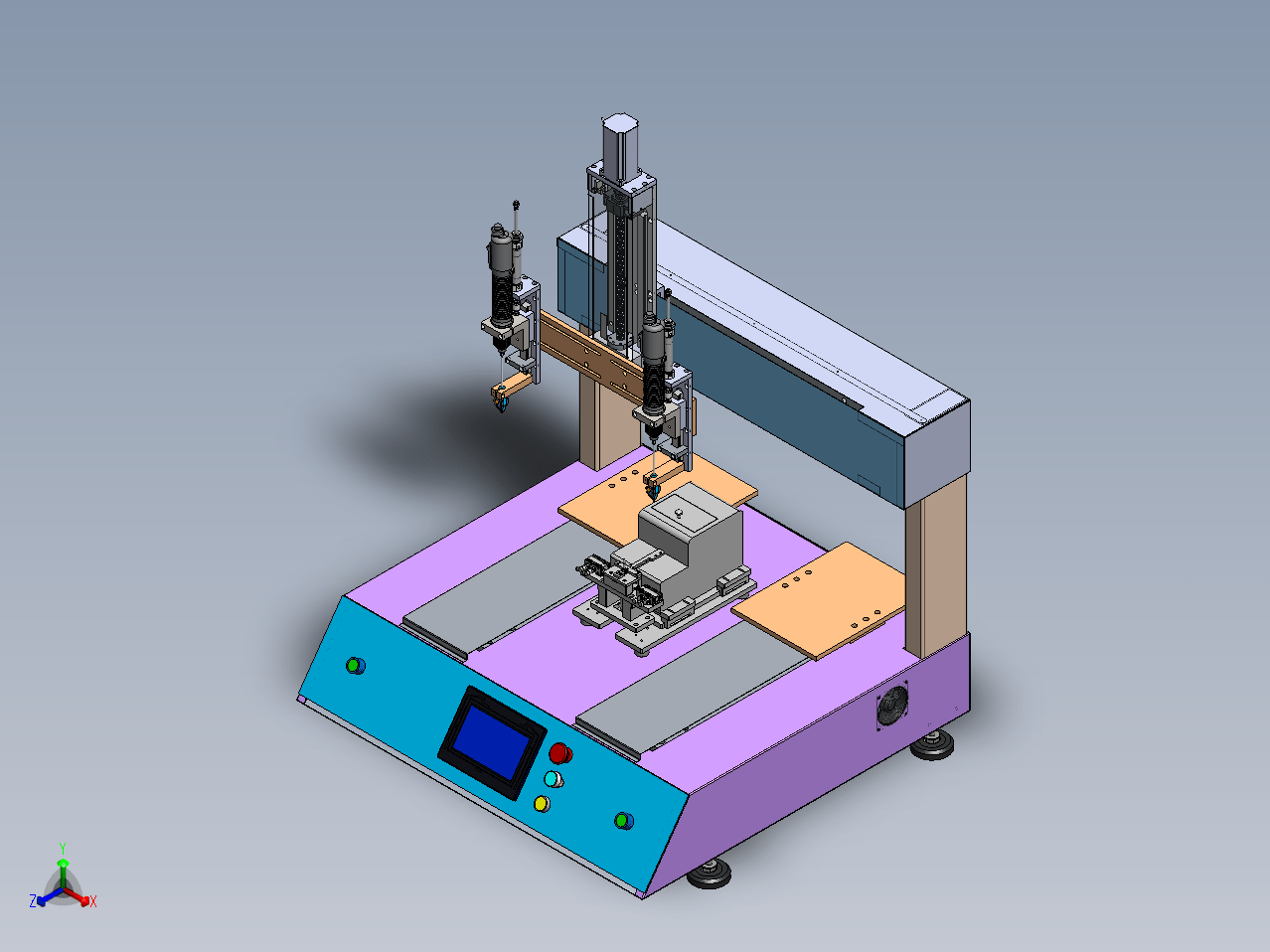

吹气式桌面双工位螺丝机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小38.84M，共计102个文件，包含3D图纸，图纸主格式为sldprt、sldasm，使用Solidworks 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。模型采用吹气式锁螺丝方式，主要由龙门2轴丝杠模组，搭配y轴双工位滑动模组；同时可进行双电批螺丝锁付作业，仅供设计参考。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
往昔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1_1.sldprt | 76.36K |
| 2 | 1_2.sldprt | 68.86K |
| 3 | 1_3.sldprt | 84.92K |
| 4 | 2_1.sldprt | 26.81K |
| 5 | 2_2.sldprt | 130.81K |
| 6 | 2_3.sldprt | 53.64K |
| 7 | 3_1.sldprt | 288.05K |
| 8 | 3_2.sldprt | 159.37K |
| 9 | 4_1.sldprt | 25.9K |
| 10 | 57电机安装板.SLDPRT | 107.66K |
| 11 | 57电机支承块.SLDPRT | 98.43K |
| 12 | 5_1.sldprt | 25.87K |
| 13 | 60 86 电机安装轴.SLDPRT | 59.58K |
| 14 | 6202 1202轴承座.SLDPRT | 112.56K |
| 15 | 6_1.sldprt | 42.96K |
| 16 | 7.sldprt | 30.53K |
| 17 | AT070TN90.sldprt | 40.06K |
| 18 | F-M6X100F.sldprt | 199.31K |
| 19 | FEB607Q10_141112.sldprt | 2.2M |
| 20 | FEF807310_130404.sldprt | 625.09K |
| 21 | FES607000.sldprt | 30.13K |
| 22 | FES607010.sldprt | 29.58K |
| 23 | FEZ060600_130515.sldprt | 24.33K |
| 24 | FEZ807010_130423.sldprt | 43.66K |
| 25 | FJFN16_130pad.sldprt | 92.9K |
| 26 | GB／T 276-94深沟球轴承6202-2Z(成品).SLDPRT | 469.0K |
| 27 | GV607PY10_130321_.sldprt | 32.97K |
| 28 | HSTM86-1.8-S-116.SLDPRT | 177.92K |
| 29 | MI 16x50-CM_c.sldprt | 161.72K |
| 30 | MI 16x50-CM_r.sldprt | 73.63K |
| 31 | MI16-M16x1_5 - Nut.sldprt | 93.23K |
| 32 | MI16-M6x1 - Nut.sldprt | 95.91K |
| 33 |  MI16x50CM(0)+().sldasm | 131.23K |
| 34 | MID-16x50 (0) _r.sldprt | 93.89K |
| 35 | MID-16x50 (0)_c.sldprt | 165.12K |
| 36 | MID16x50(000)+().sldasm | 140.47K |
| 37 | PCB_130329.sldprt | 327.69K |
| 38 | PRT00112.sldprt | 41.04K |
| 39 | PRT00122.sldprt | 34.43K |
| 40 | PRT00132.sldprt | 41.09K |
| 41 | PRT00142.sldprt | 95.12K |
| 42 | PRT00152.sldprt | 27.4K |
| 43 | PRT00162.sldprt | 84.93K |
| 44 | TK6070iQ1_141112_1.sldasm | 25.81K |
| 45 | TK6070iQ2016-9-20160926101526734.SLDASM | 1.33M |
| 46 | TP-KT7T13021-130312.sldprt | 30.92K |
| 47 | X轴盖板1.SLDPRT | 183.69K |
| 48 | X轴盖板2.SLDPRT | 44.8K |
| 49 | y轴支架坚杆.SLDPRT | 132.26K |
| 50 | y轴支架横杆.SLDPRT | 139.07K |
| 51 | Y轴盖板.SLDPRT | 82.01K |
| 52 | Z轴底板.SLDPRT | 191.55K |
| 53 | Z轴挂板.SLDPRT | 275.98K |
| 54 | Z轴盖板2.SLDPRT | 93.62K |
| 55 | 丝杠支座组件-固定侧方型-_BAS10.sldasm | 486.53K |
| 56 | 丝杠支座组件-支撑侧方型-_BBS10.sldasm | 300.27K |
| 57 | 丝螺母.SLDPRT | 83.33K |
| 58 | 丝螺母座.SLDPRT | 167.11K |
| 59 | 光电开关.SLDPRT | 87.62K |
| 60 | 光电检测块‘.SLDPRT | 192.22K |
| 61 | 压同步带.SLDPRT | 78.99K |
| 62 | 压同步带上压块.SLDPRT | 147.42K |
| 63 | 同步带.SLDPRT | 1.39M |
| 64 | 同步轮轴.SLDPRT | 85.01K |
| 65 | 启动按钮开关.SLDPRT | 205.0K |
| 66 | 大板金架.SLDPRT | 206.63K |
| 67 | 奇力su电批SLDPRT.SLDPRT | 581.89K |
| 68 | 小带轮.SLDPRT | 320.62K |
| 69 | 小批嘴_ASM.sldasm | 350.48K |
| 70 | 德力西电气LAY8-11D_黄.SLDPRT | 1.27M |
| 71 | 急停按钮.SLDPRT | 103.34K |
| 72 | 按.SLDPRT | 73.92K |
| 73 | 按钮.SLDPRT | 109.49K |
| 74 | 按钮板.SLDPRT | 99.29K |
| 75 | 支脚.SLDPRT | 147.41K |
| 76 | 旧筿獁粗.sldprt | 27.41K |
| 77 | 梯形丝杠 (右旋) 16X220.SLDPRT | 1.56M |
| 78 | 横梁铝型材.SLDPRT | 363.8K |
| 79 | 步进 M57-1.8-S-105-8.SLDPRT | 315.22K |
| 80 | 气缸安装块16-50.SLDPRT | 51.35K |
| 81 | 治具安装板.SLDPRT | 96.81K |
| 82 | 电批Z轴板.SLDPRT | 138.8K |
| 83 | 电批上夹板2.SLDPRT | 80.06K |
| 84 | 电批下夹板.SLDPRT | 117.5K |
| 85 | 电批挂.SLDPRT | 150.21K |
| 86 | 直线导轨.SLDPRT | 110.95K |
| 87 | 直线导轨15.SLDPRT | 108.55K |
| 88 | 直线导轨滑块.SLDPRT | 83.22K |
| 89 | 直线导轨滑块15.SLDPRT | 83.79K |
| 90 | 簧片式联轴器-标准惯性矩·夹持型-双簧片式-_CODDC25-8-10.sldasm | 251.85K |
| 91 | 螺丝供料器.SLDPRT | 1.43M |
| 92 | 螺丝刀头‘.SLDPRT | 102.32K |
| 93 | 螺丝夹嘴固定块.SLDPRT | 153.5K |
| 94 | 装配体 总.SLDASM | 9.31M |
| 95 | 装配体 机架.SLDASM | 176.18K |
| 96 | 装配体 滑台.SLDASM | 1020.36K |
| 97 | 装配体 -Z 总.SLDASM | 3.88M |
| 98 | 装配体 电批Z轴.SLDASM | 886.65K |
| 99 | 装配体Z轴 滑台.SLDASM | 3.14M |
| 100 | 镜向支脚.SLDPRT | 74.58K |
| 101 | 限位块.SLDPRT | 64.22K |
| 102 | 风扇8038 2.SLDPRT | 634.0K |
