三米缠绕机

首页 >图纸库>机械设备>自动化设备2024-08-05报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

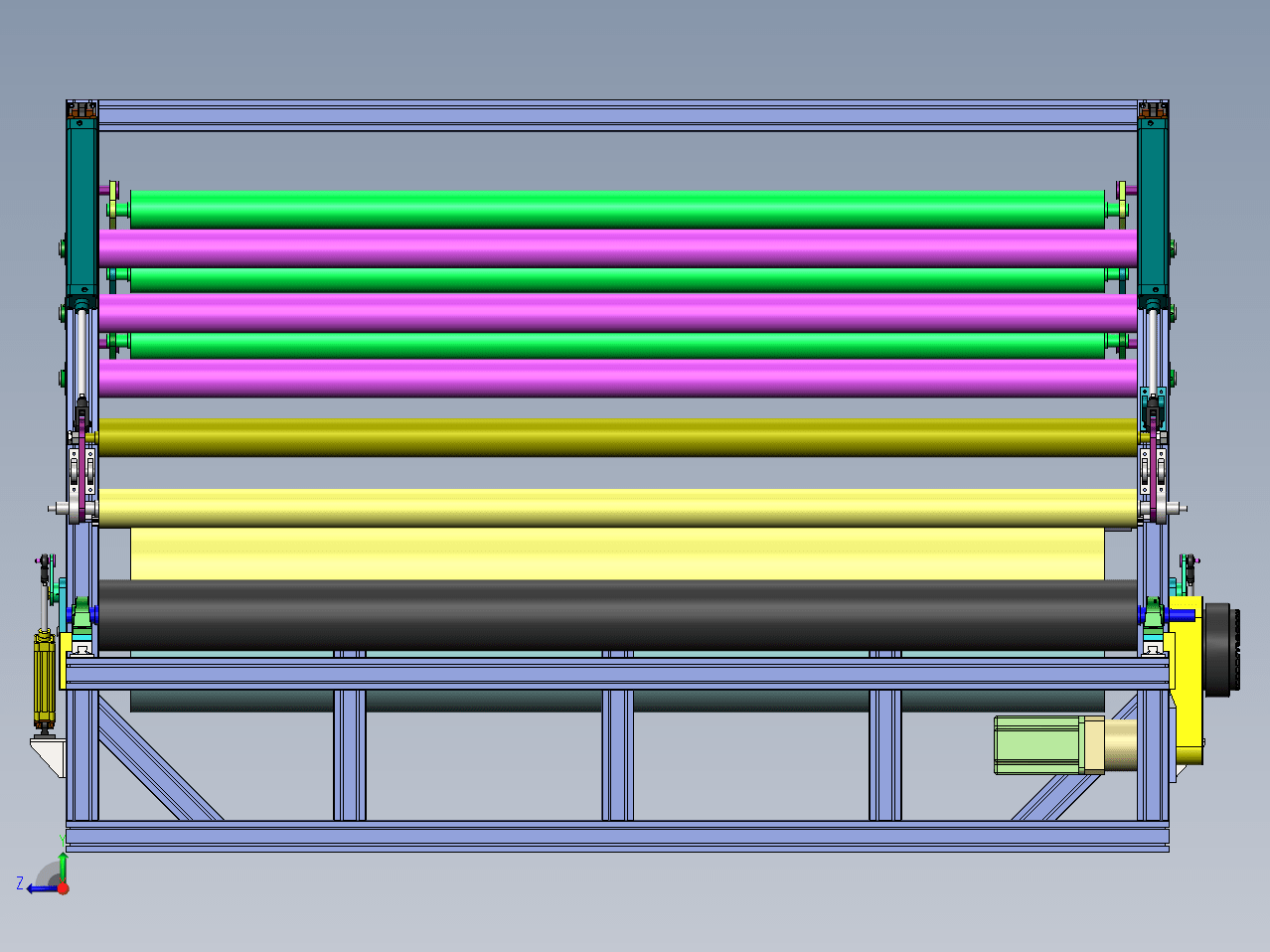

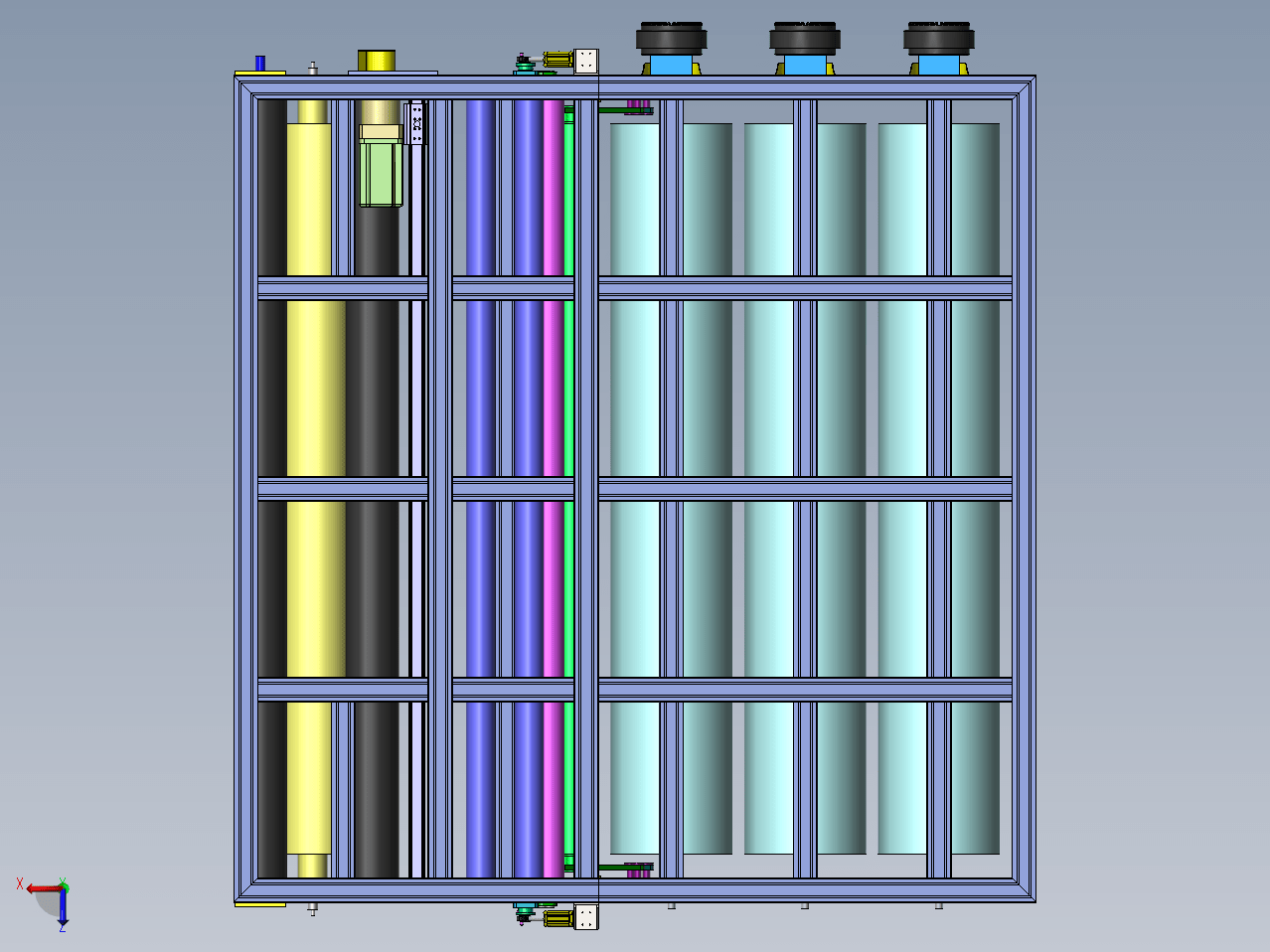

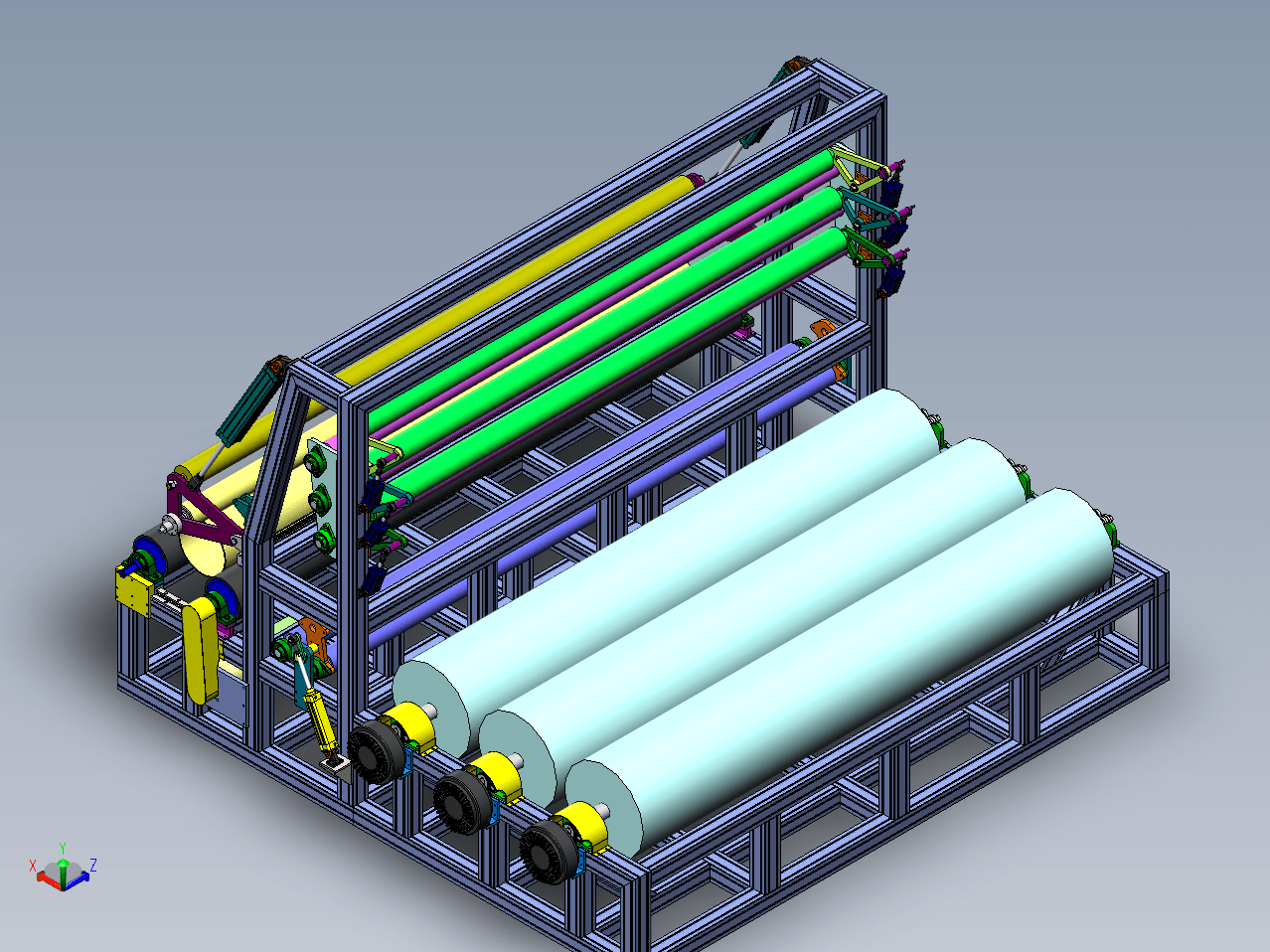

三米缠绕机3m缠绕机由铝型材机身、辊系[主传动硅胶辊(Φ220，1支)、可调从动硅胶辊(Φ220，1支)、随动硅胶压辊(Φ120，1支)、张紧光辊(Φ120，2支)、转向光辊(Φ120，3支)、橡胶夹布辊(Φ120，3支)、气胀轴(Φ76，3支)]、气动系统、电控系统三部分组成。机身采用100×100重型工业铝型材组立而成，安装简单，调整方便。辊系有效宽3200mm，适用于3000以下布匹。

下载需要40金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：672794

文件大小：38.45M

所需金币：40

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldasm、sldprt、x_t

软件版本：Solidworks 2015

作者

小小

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	3M缠绕机.SLDASM	4.39M
2	~$3M缠绕机.SLDASM	0.01K
3	150733 HP-40.SLDPRT	81.53K
4	161788 DGPL-40-3000-PPV-A-B-GF---(0).SLDPRT	527.65K
5	163369 DNC-50-25-PPV-A---(0)1.sldprt	168.75K
6	163369 DNC-50-25-PPV-A---(0)2.sldprt	62.3K
7	163375 DNC-50-160-PPV-A---(0)1.sldprt	173.47K
8	163375 DNC-50-160-PPV-A---(0)2.sldprt	56.76K
9	163441 DNC-80-250-PPV-A---(0)1.sldprt	175.02K
10	163441 DNC-80-250-PPV-A---(0)2.sldprt	55.85K
11	163444 DNC-80-500-PPV-A---(0)1.sldprt	150.9K
12	163444 DNC-80-500-PPV-A---(0)2.sldprt	54.11K
13	174 385 SNC 50---(0).SLDPRT	123.58K
14	174 387 SNC 80---(0).SLDPRT	110.87K
15	31742 LSNG- 50---(0).SLDPRT	116.55K
16	31744 LSNG- 80---(0).SLDPRT	100.49K
17	6147 SG-M20x1,5.SLDPRT	89.25K
18	9263 SGS-M16x1,5---(0).SLDPRT	105.65K
19	Deep groove ball bearings GB.SLDPRT	854.55K
20	DELTA ECMA-F21855PS.SLDPRT	185.08K
21	GB_带立式座轴承_UCP型_UCP210.sldprt	300.95K
22	GB_带菱形座轴承_UCFLU型_UCFLU208.sldprt	279.74K
23	Hex thin nuts-Grades AB-Chamfered GB.SLDPRT	114.51K
24	Hexagon nuts grade C GB.SLDPRT	194.59K
25	HGR30R760导轨组件.SLDASM	116.21K
26	PL160L2-16-P2-S2-ECMA-L11855ES.SLDPRT	152.23K
27	Plain washers--Product grade C GB.SLDPRT	81.35K
28	Short Pitch Roller Chain Wheel_S_ISO(08B-1-19Z).sldprt	382.91K
29	Spur Gear_ISO.sldprt	679.5K
30	~$HGR30R760导轨组件.SLDASM	0.01K
31	~$导轨HGR30R760C.SLDPRT	0.01K
32	~$滑块HGH30CAZ0C.SLDPRT	0.01K
33	单出轴磁粉制动器(POB-100).SLDPRT	1.01M
34	压辊气缸装置.SLDASM	160.4K
35	导轨HGR30R760C.SLDPRT	104.67K
36	张紧气缸装置.SLDASM	192.32K
37	托模缸装置.SLDASM	168.75K
38	滑块HGH30CAZ0C.SLDPRT	111.24K
39	电剪缸装配.SLDASM	251.14K
40	纱架压辊气缸装置-S25.SLDASM	201.85K
41	主动辊_包胶120.SLDPRT	119.46K
42	从动辊锁紧块.SLDPRT	89.5K
43	伺服电机底板.SLDPRT	97.34K
44	伺服电机装置.SLDASM	173.76K
45	光辊80-2.SLDPRT	76.25K
46	光辊80.SLDPRT	78.74K
47	光辊联接板2P.SLDPRT	139.64K
48	包胶主动辊220_UCP210.SLDASM	206.06K
49	包胶从动辊220_UCP210.SLDASM	160.07K
50	包胶夹布辊120.SLDPRT	74.55K
51	压辊_包胶120.SLDPRT	79.94K
52	压辊摆动支座.SLDPRT	96.85K
53	压辊摆臂.SLDPRT	117.12K
54	压辊摆臂构件.SLDASM	337.53K
55	压辊联接轴.SLDPRT	97.57K
56	压辊销轴.SLDPRT	64.94K
57	夹布缸杆端销轴.SLDPRT	100.2K
58	夹布辊回转座底板.SLDPRT	82.75K
59	夹布辊回转支座.SLDASM	72.66K
60	夹布辊回转轴.SLDPRT	72.56K
61	安全插销座.SLDPRT	92.34K
62	导轨底板HGR30R760.SLDPRT	95.94K
63	张紧缸后耳座支座.SLDPRT	105.1K
64	张紧辊回转支座.SLDPRT	79.87K
65	张紧辊回转轴.SLDPRT	75.36K
66	张紧辊摆臂_右型.SLDPRT	121.28K
67	张紧辊杆端销轴.SLDPRT	94.2K
68	摆动张紧辊.SLDASM	210.52K
69	摆臂连杆.SLDPRT	91.21K
70	模芯棒.SLDPRT	65.42K
71	磁滞制动器支座.SLDPRT	137.81K
72	磁滞装置.SLDASM	516.67K
73	纱架侧板.SLDPRT	117.79K
74	纱架压辊_上.SLDASM	279.31K
75	纱架压辊_下.SLDASM	272.48K
76	纱架压辊_中.SLDASM	273.99K
77	纱架压辊摆臂_上.SLDPRT	121.5K
78	纱架压辊摆臂_下.SLDPRT	114.32K
79	纱架压辊摆臂_中.SLDPRT	114.11K
80	纱架底板.SLDPRT	75.9K
81	纱架摆臂_16004_上.SLDASM	216.54K
82	纱架摆臂_16004_下.SLDASM	213.83K
83	纱架摆臂_16004_中.SLDASM	213.08K
84	纱架装置.SLDASM	202.46K
85	织物卷500.SLDPRT	109.95K
86	织物卷支座.SLDPRT	127.93K
87	织物卷装配.SLDASM	300.79K
88	织物卷轴承座.SLDASM	301.06K
89	织物卷轴承座底板.SLDPRT	81.87K
90	轴承底板_主动辊_UCP210.SLDPRT	171.85K
91	轴承底板_从动辊_UCP210.SLDPRT	114.9K
92	轴承销轴.SLDPRT	101.79K
93	铝型材机架.SLDPRT	13.68M
94	链轮护罩.SLDPRT	97.81K
95	齿轮护罩.SLDPRT	124.19K
96	3米缠绕机.x_t	25.11M
