电池极片称重收料机，一款非标的电池极片自动称量收放料机器。采用转盘式结构，自动取料-旋转-称重。该设备采用SOLIDWORKS2012设计，源文件所有零件都有特征，方便你的使用借签修改。整体结构清晰，零件完整，是你设计借签或学习的理想教材。

电池极片称重收料机
首页>图纸库>机械设备>自动化设备2024-07-25报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
88
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

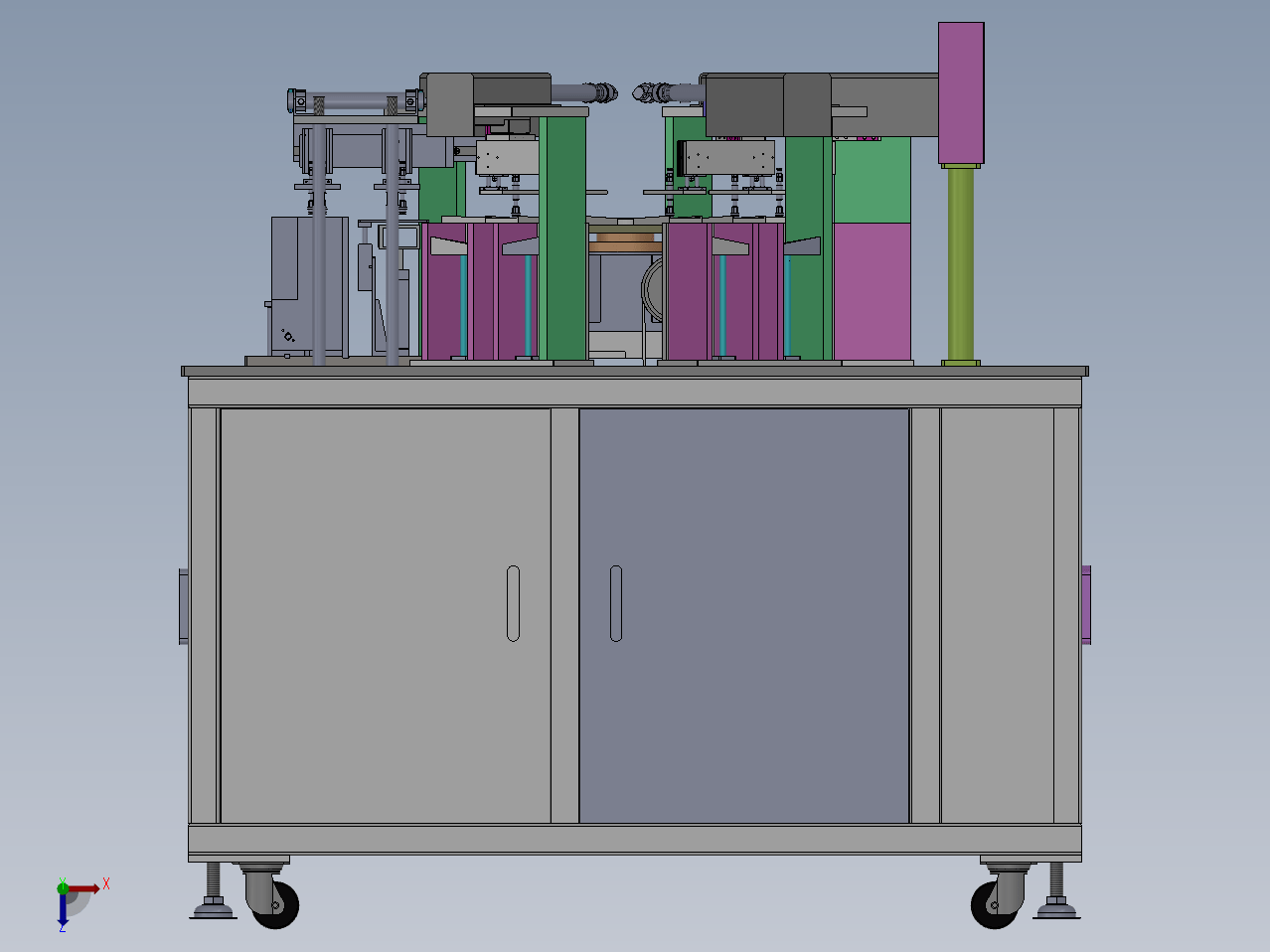

电池极片称重收料机，一款非标的电池极片自动称量收放料机器。采用转盘式结构，自动取料-旋转-称重。该设备采用SOLIDWORKS2012设计，源文件所有零件都有特征，方便你的使用借签修改。整体结构清晰，零件完整，是你设计借签或学习的理想教材。
下载需要18金币 推广可免费下载
