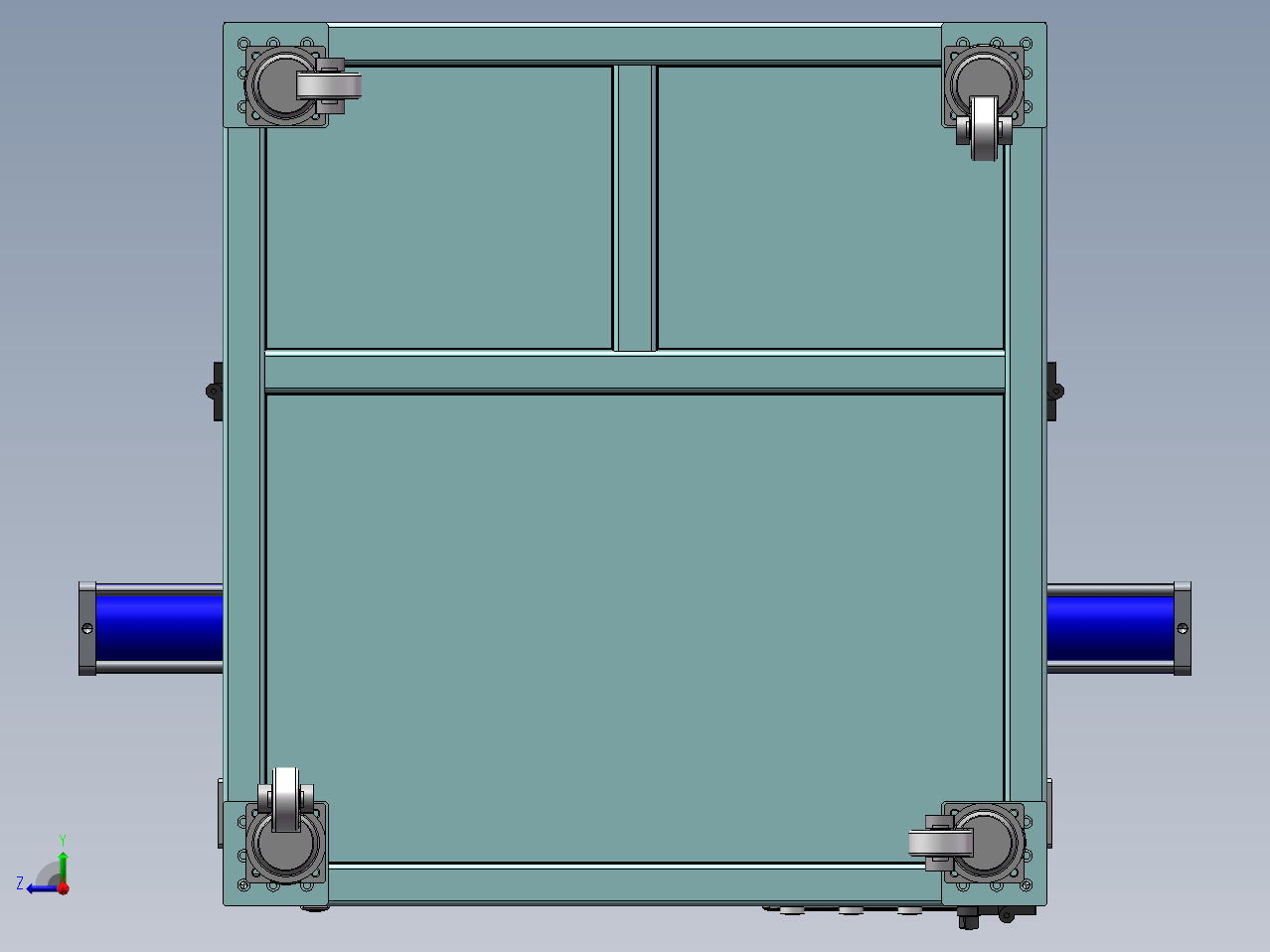

图纸预览图

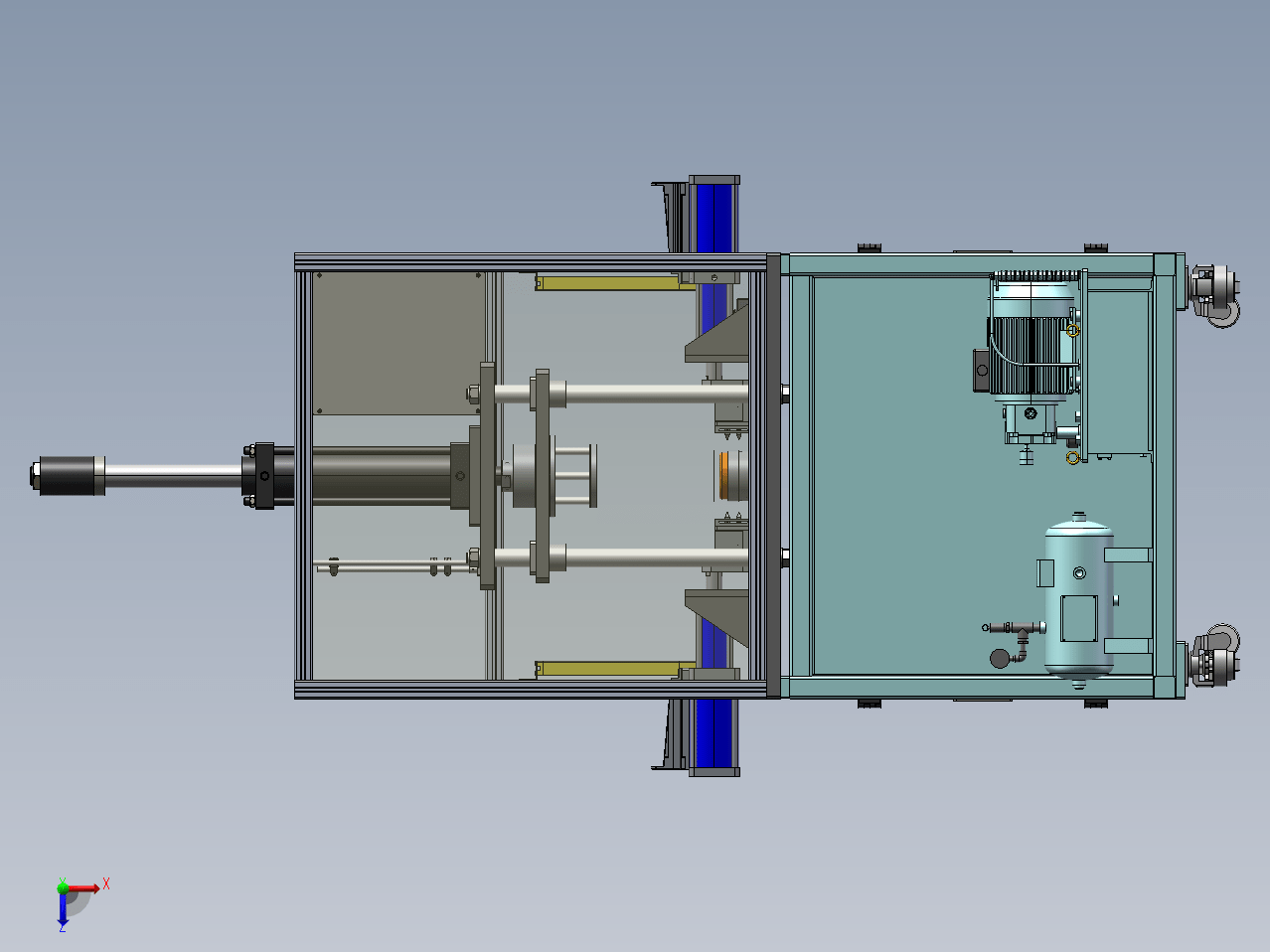

图纸预览图

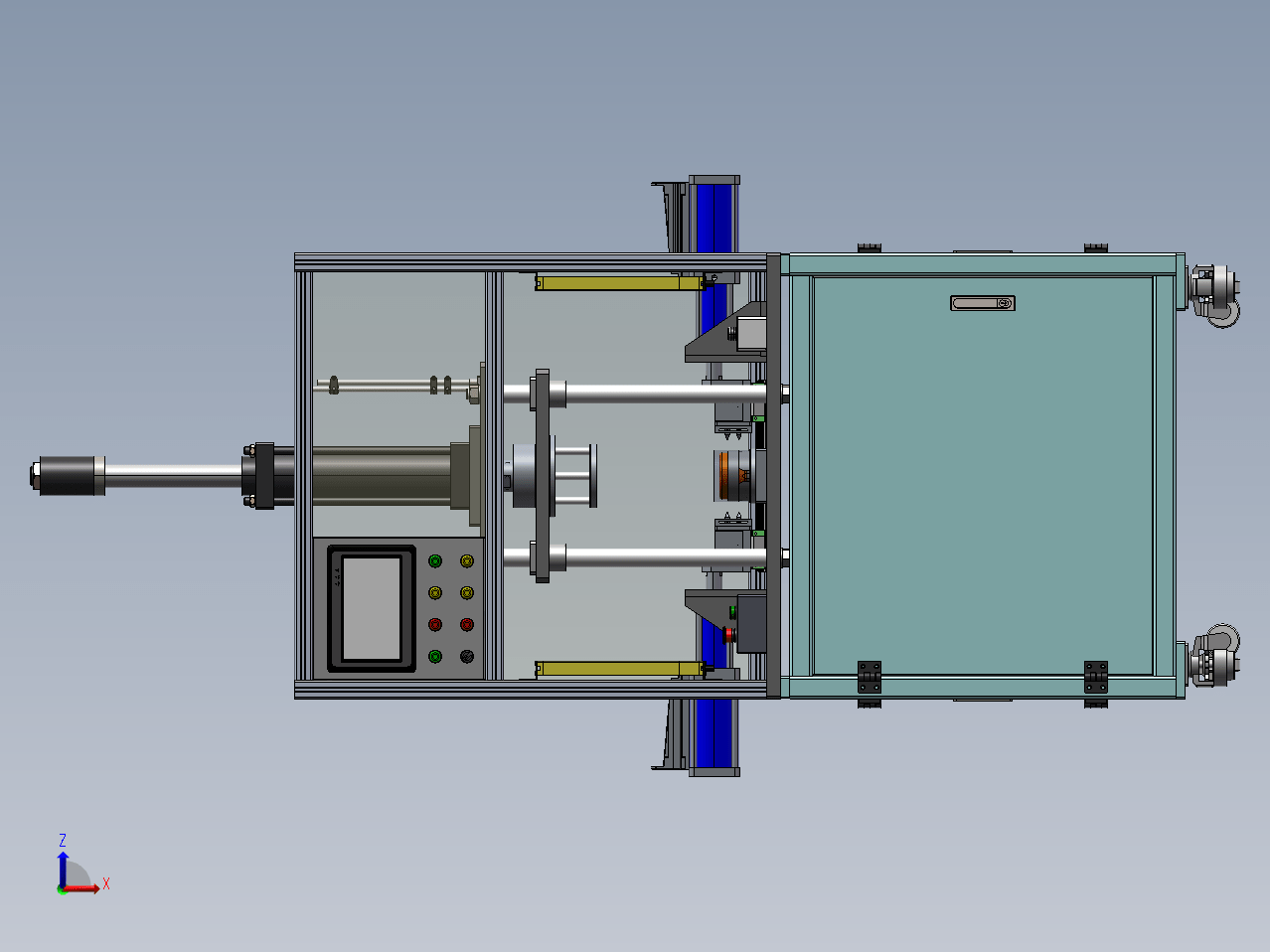

图纸预览图

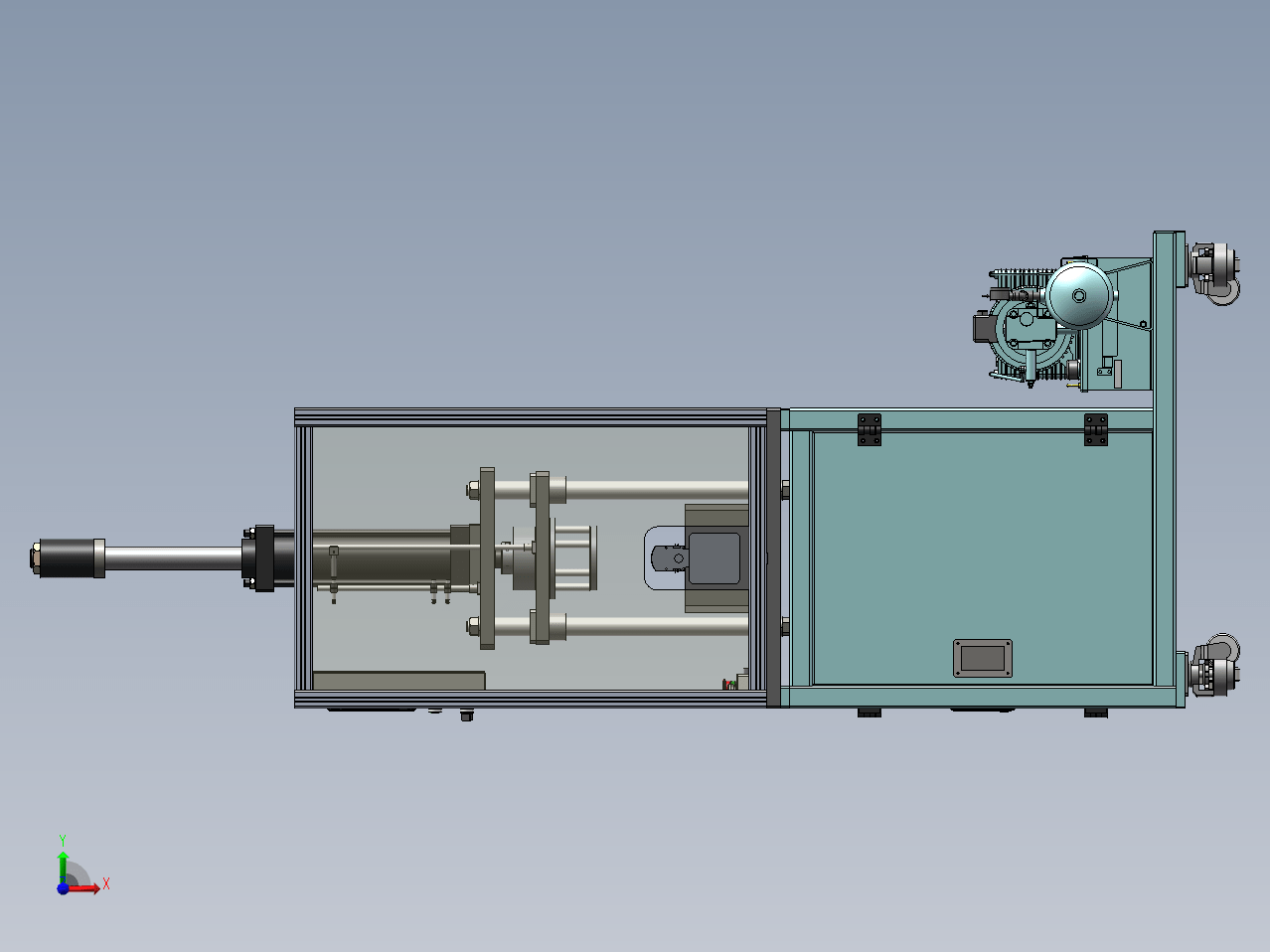

图纸预览图

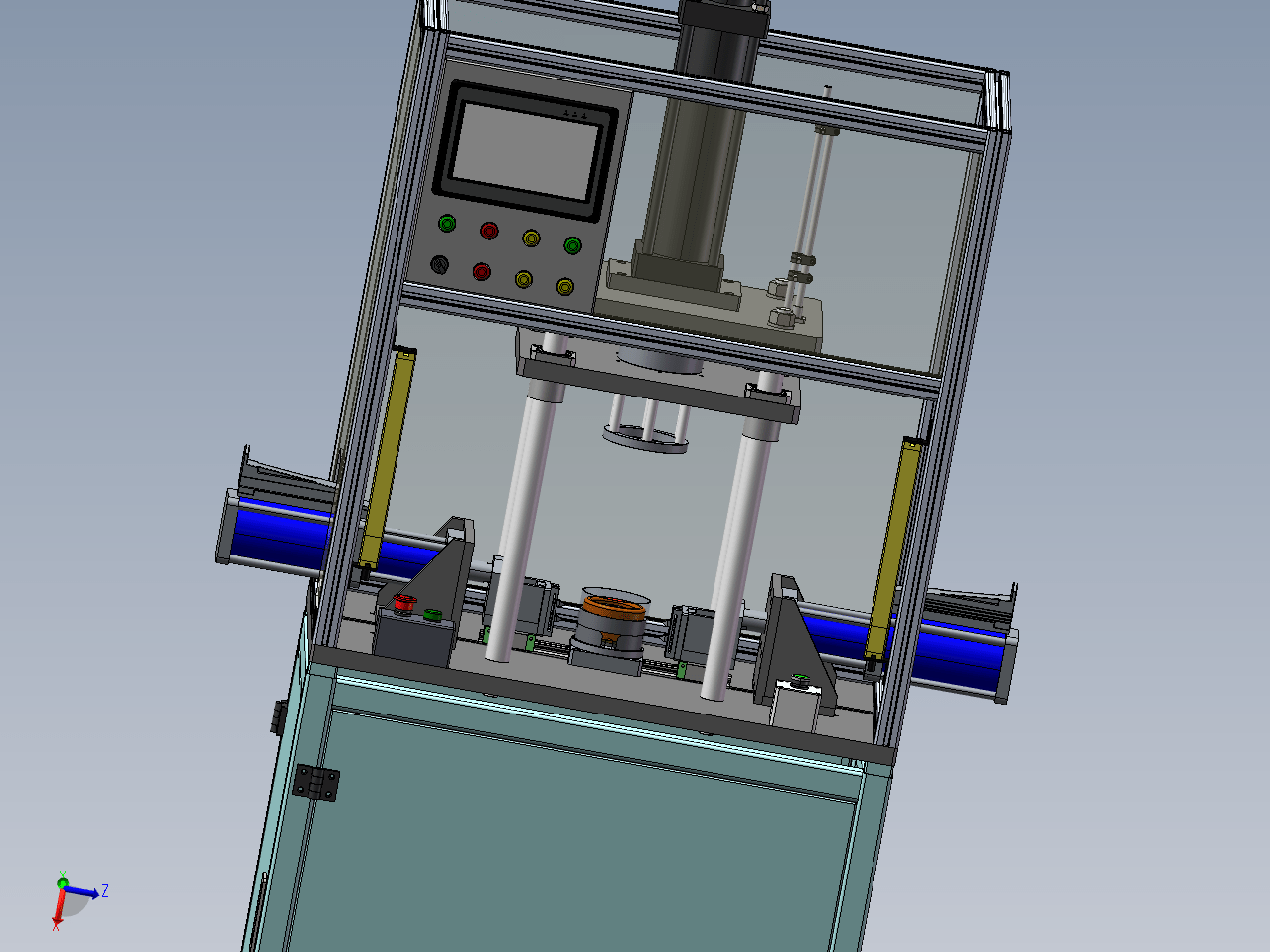

图纸预览图
图纸预览图
图纸预览图
图纸描述
本产品用于空调厂家风管电机定子机壳装配车间，将卷板材质机壳与定子进行铆压装配，同时圆周面上进行定子轴向止口铆压将定子在轴向进行固定。操作员工将定子放置于下模上，再将卷板结构机壳放在定子上，启动按钮，上模在油缸作用下进行下压，当上模将机壳铆压到位后进行保压0.5秒，侧压机构工作通过气液增压缸进行铆压轴向的止口。
下载需要11金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：672537
文件大小：25.76M
所需金币：11
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt
软件版本：Solidworks 2018
作者
WX_201072
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 00-YDZ-总装图.SLDASM4.65M
2软件图标4 01-YDZ-01-下模.SLDASM376.49K
3软件图标3 01-YDZ-01-主安装板.SLDPRT220.34K
4软件图标4 01-YDZ-02-上模.SLDASM203.34K
5软件图标4 01-YDZ-03-增压缸座.SLDASM128.95K
6软件图标4 01-YDZ-04-刀座.SLDASM147.4K
7软件图标3 01-YDZ-05-支柱.SLDPRT107.12K
8软件图标3 01-YDZ-06-顶板.SLDPRT142.84K
9软件图标3 01-YDZ-07-油缸垫板.SLDPRT130.84K
10软件图标3 01-YDZ-08-动板.SLDPRT217.68K
11软件图标3 01-YDZ-09-增压缸立板.SLDPRT129.44K
12软件图标3 01-YDZ-10-增压缸底板.SLDPRT137.39K
13软件图标3 01-YDZ-11-增压缸筋板.SLDPRT85.43K
14软件图标3 01-YDZ-12-浮动接头.SLDPRT147.27K
15软件图标3 01-YDZ-13-浮动接头.SLDPRT159.7K
16软件图标3 01-YDZ-14-下模.SLDPRT240.27K
17软件图标3 01-YDZ-15-下模座.SLDPRT124.36K
18软件图标3 01-YDZ-16-芯棒.SLDPRT131.25K
19软件图标3 01-YDZ-17-上模座.SLDPRT173.04K
20软件图标3 01-YDZ-18-上模支柱.SLDPRT96.25K
21软件图标3 01-YDZ-19-上模圈.SLDPRT129.85K
22软件图标3 01-YDZ-20-开关座.SLDPRT64.78K
23软件图标3 01-YDZ-21-开关座.SLDPRT65.29K
24软件图标3 01-YDZ-22-滑块座.SLDPRT129.26K
25软件图标3 01-YDZ-22-立板.SLDPRT102.66K
26软件图标3 01-YDZ-23-立板.SLDPRT144.64K
27软件图标3 01-YDZ-24-刀座.SLDPRT152.02K
28软件图标3 01-YDZ-25-止口刀.SLDPRT102.44K
29软件图标4 01-YDZ-主安装模块.SLDASM1.54M
30软件图标3 02-YDZ-01-机架.SLDPRT456.25K
31软件图标4 02-YDZ-01-脚轮.SLDASM240.15K
32软件图标4 02-YDZ-02-机架A门.SLDASM189.23K
33软件图标3 02-YDZ-02-脚座.SLDPRT143.88K
34软件图标3 02-YDZ-03-底封板.SLDPRT104.69K
35软件图标4 02-YDZ-03-机架B门.SLDASM157.98K
36软件图标3 02-YDZ-04-底封板.SLDPRT105.49K
37软件图标3 02-YDZ-05-侧门.SLDPRT205.59K
38软件图标3 02-YDZ-06-侧门.SLDPRT189.92K
39软件图标3 02-YDZ-07-后封板.SLDPRT154.88K
40软件图标4 02-YDZ-机架.SLDASM648.44K
41软件图标4 03-YDZ-01-防护罩.SLDASM1.79M
42软件图标3 03-YDZ-01-防护罩骨架.SLDPRT2.05M
43软件图标3 03-YDZ-02-防护罩面板.SLDPRT61.99K
44软件图标3 03-YDZ-03-防护罩面板.SLDPRT51.75K
45软件图标3 03-YDZ-04-防护罩面板.SLDPRT52.5K
46软件图标3 110-定子.SLDPRT427.53K
47软件图标3 110-机壳.SLDPRT85.15K
48软件图标3 8.0-16.0系列变量液压泵-NSP-10-15V0A4-14.SLDPRT1.58M
49软件图标3 GAF12-D12.stp.SLDPRT104.58K
50软件图标3 HFC01-50A.SLDPRT137.75K
51软件图标3 HG25CA .SLDPRT210.24K
52软件图标3 HG25CA-L420.SLDPRT239.36K
53软件图标3 J-CXA01-120-NJ.SLDPRT317.63K
54软件图标3 JB╱T 9163.17-1999[带肩六角螺母精制螺母 M24].step.SLDPRT112.53K
55软件图标3 LS2TP30-300Q88.step.SLDPRT133.43K
56软件图标3 MOD-125×300.sldprt603.55K
57软件图标3 MPTC-63-15-3T-M-S2-20缸体.sldprt536.86K
58软件图标3 MPTC-63-15-3T-M-S2-5活塞杆.sldprt88.04K
59软件图标4 MPTC-63-15-3T-M-S2.SLDASM266.86K
60软件图标3 RDA21-D12-V8.stp.SLDPRT142.63K
61软件图标3 REG02-D12-L50.stp.SLDPRT119.14K
62软件图标3 TAC01-M16-L40.stp.SLDPRT94.52K
63软件图标3 VBAT05-X104 气罐[VBAT05A1-U-X104].step.SLDPRT367.73K
64软件图标3 XAC81-A128.stp.SLDPRT81.68K
65软件图标3 XAX11.stp.SLDPRT193.97K
66软件图标3 启动开关.SLDPRT285.51K
67软件图标3 圆柱形增强远距离型电感式传感器-ISLR08BFDPCY-E1.SLDPRT209.12K
68软件图标3 开关盒组件.SLDPRT424.15K
69软件图标3 方型LM法兰式直线轴承[LMK-40-B].step.SLDPRT139.13K
70软件图标4 油缸.SLDASM269.45K
71软件图标3 触摸屏按钮盒.SLDPRT2.81M
