打标机械手
图纸描述

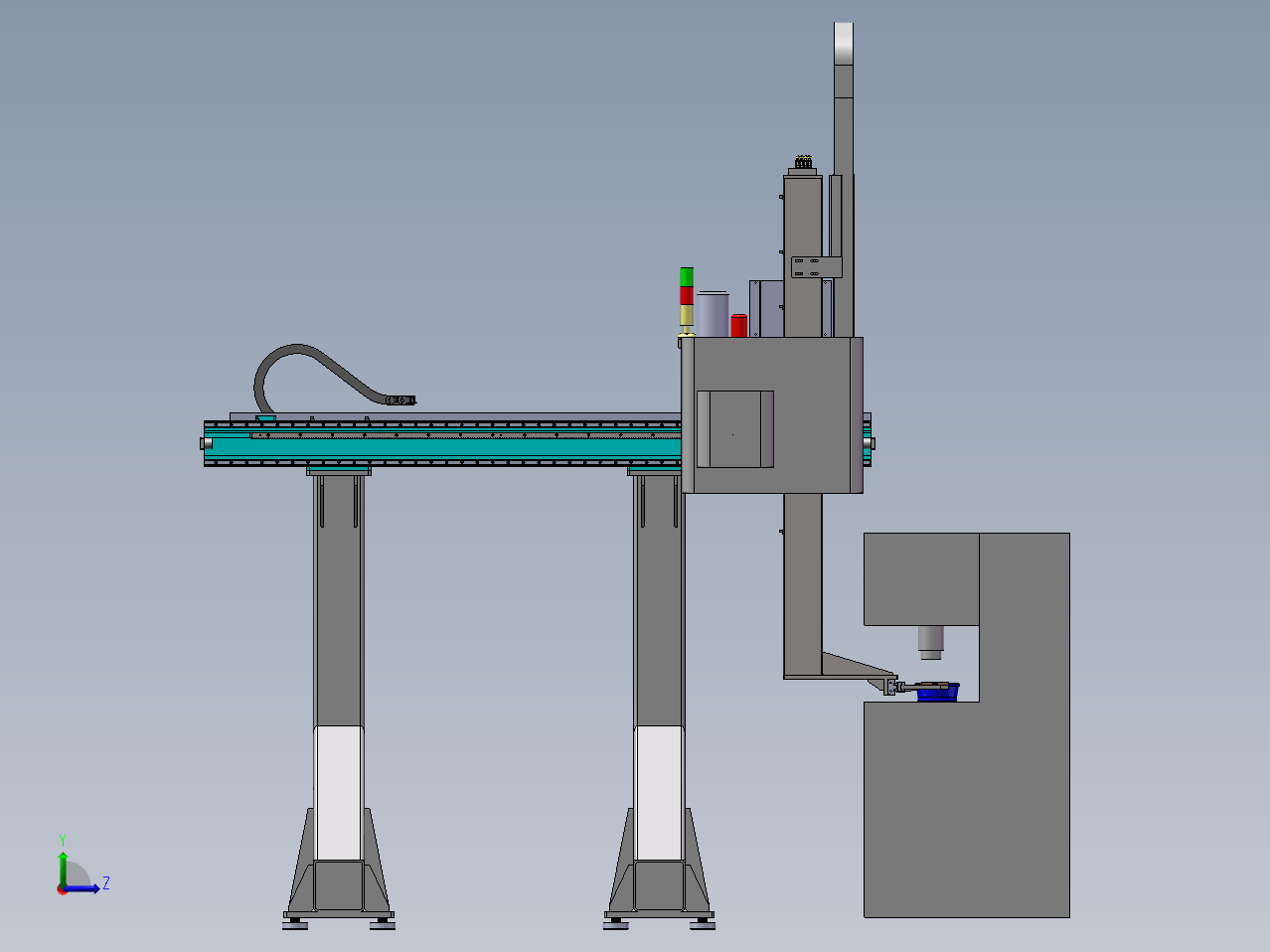

打标机械手3D模型 完整的一套图纸，零件可编辑，用于工件的自动上料以及搬运等功能！ 总装图：RL01-01-H01打标机械人总装SLDASM。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
Greatest
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2500-10-150-0.SLDPRT | 659.5K |
| 2 | A_MHF2-20D1-F9N (0).1.SLDPRT | 180.0K |
| 3 | A_MHF2-20D1-F9N (0).2.SLDPRT | 144.0K |
| 4 | A_MHF2-20D1-F9N (0).3.SLDPRT | 262.5K |
| 5 |  A_MHF2-20D1-F9N (0).SLDASM | 236.5K |
| 6 | EE-SX671A.SLDPRT | 154.5K |
| 7 | GSK 130SJT-M150D (内线X向伺服电机).SLDPRT | 257.5K |
| 8 | GSK 130SJT-MZ100D (20KGZ向伺服电机).SLDPRT | 309.0K |
| 9 | HG25CA_BLOCK.sldprt | 214.5K |
| 10 | HGH20H_2.sldprt | 203.5K |
| 11 | NZ2.0-380润滑系统.SLDPRT | 259.0K |
| 12 | RL01-01-H01 打标机械人总装.SLDASM | 2.34M |
| 13 | RL01-01-H01.1 打标机械手桁架组件.SLDASM | 1.25M |
| 14 | RL01-01-H01.1.01 横梁.SLDPRT | 1.65M |
| 15 | RL01-01-H01.1.02 立柱.SLDPRT | 756.0K |
| 16 | RL01-01-H01.1.03 安装座.SLDPRT | 228.5K |
| 17 | RL01-01-H01.1.04 坦克带导向槽钢.SLDPRT | 164.0K |
| 18 | RL01-01-H01.2 行走组件.SLDASM | 1.47M |
| 19 | RL01-01-H01.2.1 .01 Z向扁通.SLDPRT | 1.17M |
| 20 | RL01-01-H01.2.1 .02 Z向拖链座.SLDPRT | 294.5K |
| 21 | RL01-01-H01.2.1 .03 缓冲块.SLDPRT | 185.0K |
| 22 | RL01-01-H01.2.1 Z向组件.SLDASM | 868.0K |
| 23 | RL01-01-H01.2.2 .01 手爪底座.SLDPRT | 342.0K |
| 24 | RL01-01-H01.2.2 手爪组件.SLDASM | 467.0K |
| 25 | RL01-01-H01.2.2.02 手指.SLDPRT | 436.0K |
| 26 | RL01-01-H01.2.2.03 垫块.SLDPRT | 203.0K |
| 27 | SC20-021000.SLDASM | 1.37M |
| 28 | SC20-021001.SLDPRT | 1.15M |
| 29 | SC20-021003.SLDPRT | 1.14M |
| 30 | SC20-021004.SLDPRT | 1.21M |
| 31 | SC20-021005.SLDPRT | 294.5K |
| 32 | SC20-021006.SLDPRT | 405.0K |
| 33 | SC20-021007.SLDPRT | 175.5K |
| 34 | SC20-021008.SLDPRT | 2.24M |
| 35 | SC50-021005.SLDPRT | 341.5K |
| 36 | SC50-021007.SLDPRT | 421.5K |
| 37 | SC50-021011.SLDPRT | 456.0K |
| 38 | SC50-021013.SLDPRT | 603.5K |
| 39 | SS5Y5-20-05.SLDPRT | 103.5K |
| 40 | SY5120-5MZ-C8.SLDPRT | 118.5K |
| 41 | SY5320-5MZ-C8.SLDPRT | 158.5K |
| 42 | VRL-090B-3~10-K5-28HB22.SLDPRT | 504.0K |
| 43 | WZ-100-101.SLDPRT | 154.5K |
| 44 | WZ-100-102.SLDPRT | 447.5K |
| 45 | WZ-100-408 (20KG-x向拖拉支架).SLDPRT | 268.0K |
| 46 | XK-8 控制箱.SLDPRT | 89.5K |
| 47 | YM-WX01-01-A03.1 X向滑板组件 2号.SLDASM | 1.41M |
| 48 | YM-WX02-01-A01.1 Z轴装配体.SLDASM | 1.03M |
| 49 | 内圈线Z轴拖链.SLDPRT | 198.0K |
| 50 | 地脚调整螺钉装配体.SLDASM | 293.5K |
| 51 | 工件222222.SLDPRT | 292.0K |
| 52 | 打标机械人Z向导轨3.SLDPRT | 388.0K |
| 53 | 打标机械手X向直线导轨.SLDPRT | 295.0K |
| 54 | 打标机械手x轴斜齿条.SLDPRT | 4.12M |
| 55 | 打标机械手Z向齿条.SLDPRT | 4.88M |
| 56 | 热处理线冲床.SLDPRT | 199.5K |
| 57 | 红灯.SLDPRT | 61.5K |
| 58 | 绿灯.SLDPRT | 62.0K |
| 59 | 警示灯.SLDASM | 177.5K |
| 60 | 警示灯.SLDPRT | 173.5K |
| 61 | 镜向RL01-01-H01.2.2.02 手指.SLDPRT | 207.0K |
