本套工装主要用于PG塑封电机转子轴承压装，采用卧式单气缸设计，便于员工操作，压模同轴度高，同时适用于多款型号切换使用。转子支架采用线切割加工支架对称度高以及轴心高度公差可控，整体进度高，结构简单，操作方便。同时对磁环及轴承铆压装配。
气动压轴承磁环机

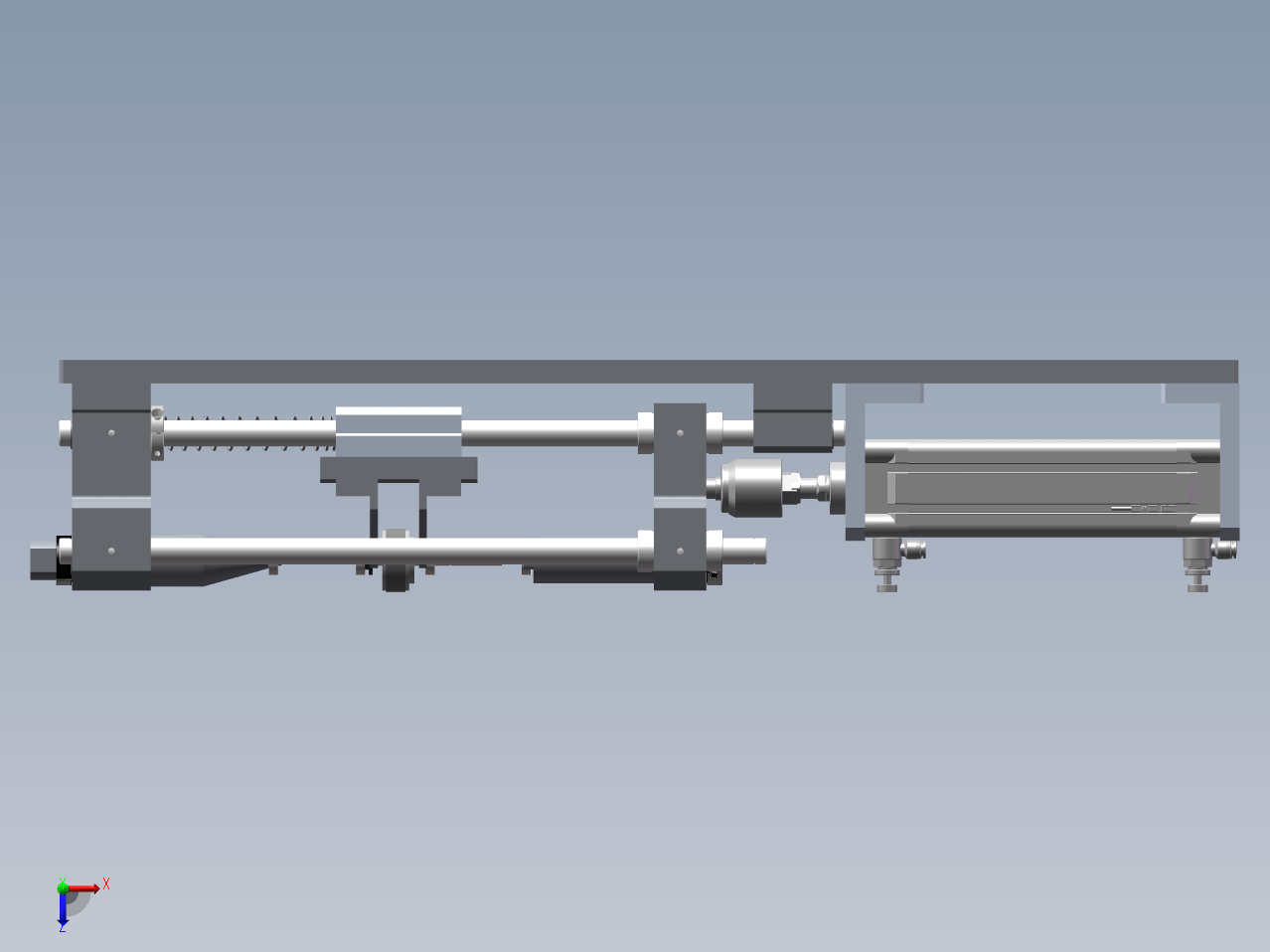

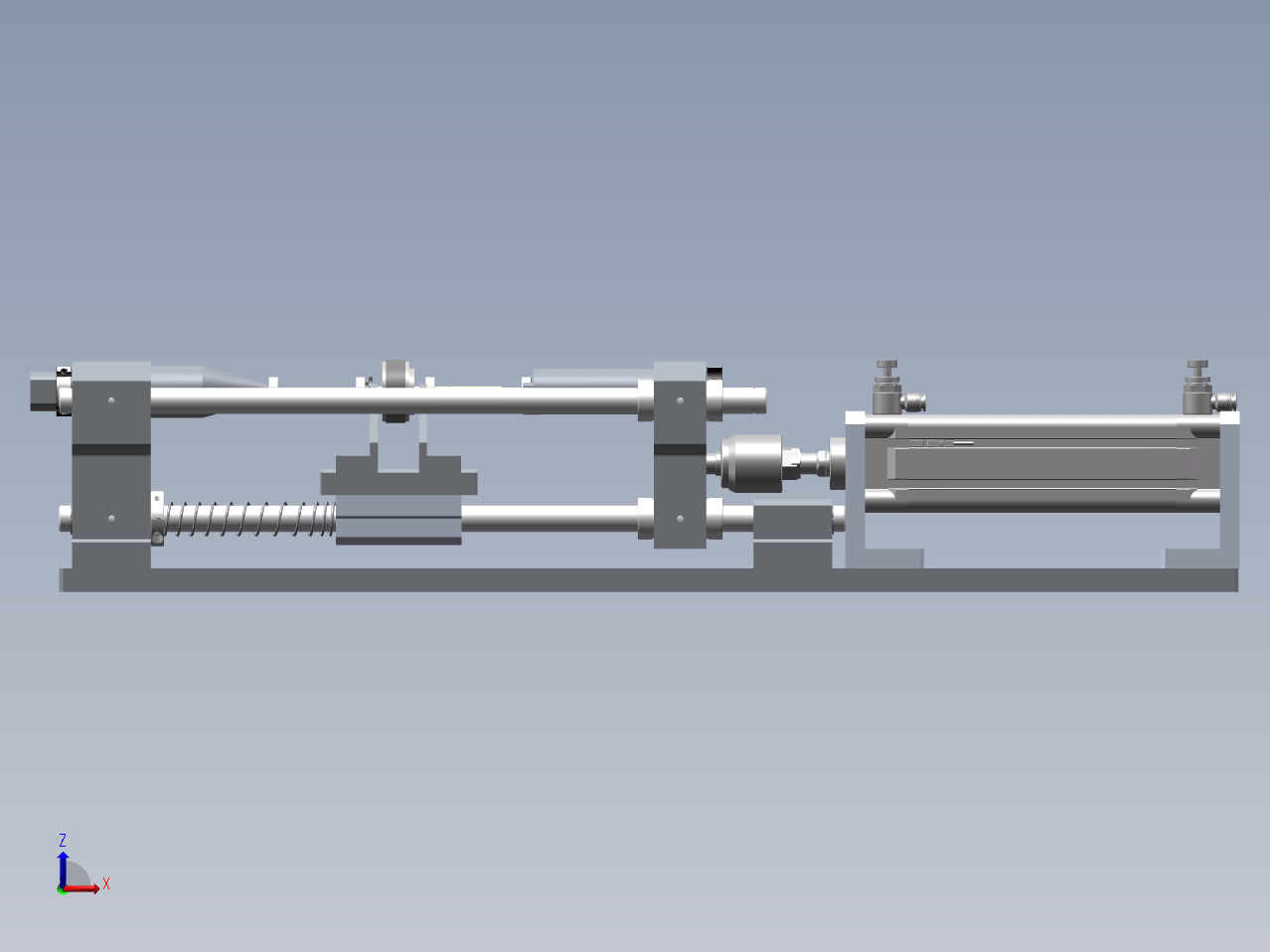

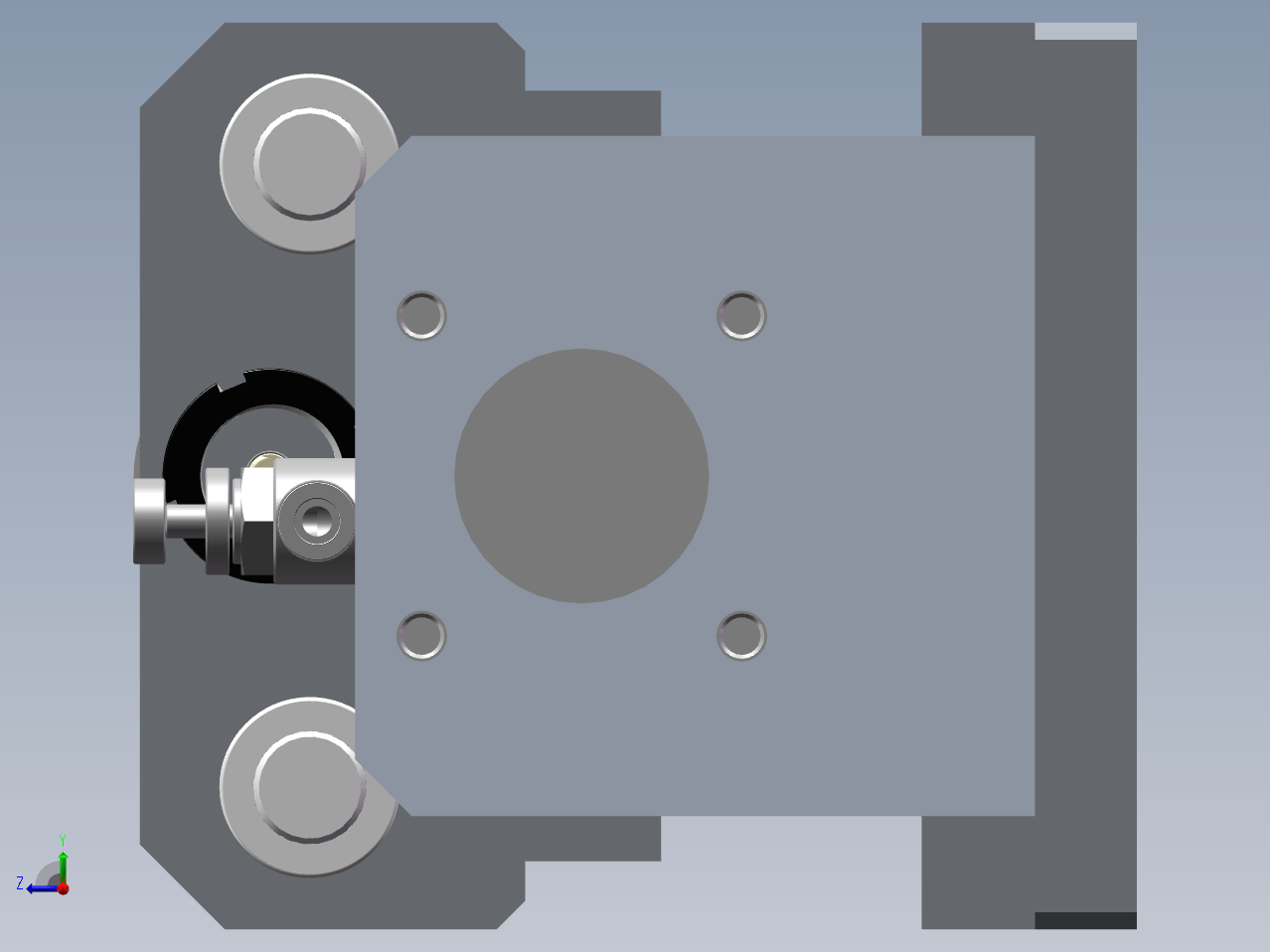

图纸描述
本套工装主要用于PG塑封电机转子轴承压装，采用卧式单气缸设计，便于员工操作，压模同轴度高，同时适用于多款型号切换使用。转子支架采用线切割加工支架对称度高以及轴心高度公差可控，整体进度高，结构简单，操作方便。同时对磁环及轴承铆压装配。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：672358
文件大小：16.46M
所需金币：10
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、IGES、STEP、x_t
软件版本：Solidworks 2018
作者
StormSoul
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  BAF608ZZ-SUS.SLDPRT | 398.92K |
| 2 | F-M16X150F.stp.SLDPRT | 181.59K |
| 3 | FAP72-D20-B10.stp.SLDPRT | 185.04K |
| 4 | GB╱T 896-1986[开口挡圈6].sldprt | 89.34K |
| 5 | LMD11-d20.stp.SLDPRT | 122.61K |
| 6 | LMW51-d20.stp.SLDPRT | 105.69K |
| 7 | NR径向锁紧螺母[NR M24X1.5].sldprt | 785.07K |
| 8 | PSL803A.stp.SLDPRT | 241.09K |
| 9 |  SE63x150S_000_+_DS1-E-2.SLDASM | 309.36K |
| 10 | SE63x150S_000_+_DS1-E-2推杆.SLDPRT | 443.91K |
| 11 | SE63x150S_000_+_DS1-E-2缸体.SLDPRT | 638.23K |
| 12 | TBP01-20.stp.SLDPRT | 87.58K |
| 13 | YWT-D16-L70.stp.SLDPRT | 189.7K |
| 14 | YZC-01-01-动模.SLDASM | 596.57K |
| 15 |  YZC-01-压模.EASM | 1.83M |
| 16 |  YZC-01-压模.IGS | 12.77M |
| 17 | YZC-01-压模.SLDASM | 3.12M |
| 18 | YZC-01-压模.STEP | 7.08M |
| 19 | YZC-01-压模.x_t | 2.6M |
| 20 | YZC-01-底板.SLDPRT | 172.19K |
| 21 | YZC-02-右固定座.SLDPRT | 198.5K |
| 22 | YZC-03-左固定座.SLDPRT | 192.25K |
| 23 | YZC-04-导柱.SLDPRT | 80.18K |
| 24 | YZC-05-滑块座.SLDPRT | 166.71K |
| 25 | YZC-06-转子支架.SLDPRT | 122.15K |
| 26 | YZC-07-左压模.SLDPRT | 146.92K |
| 27 | YZC-08-导向针.SLDPRT | 60.16K |
| 28 | YZC-09-动模座.SLDPRT | 203.96K |
| 29 | YZC-10-动模压头.SLDPRT | 135.4K |
| 30 | YZC-11-气缸座.SLDPRT | 122.95K |
| 31 | YZC-12-导柱.SLDPRT | 78.19K |
| 32 | YZC-13-压块.SLDPRT | 88.7K |
| 33 | 塑封电机转子总成.SLDASM | 417.42K |
| 34 | 弹簧.SLDPRT | 1.57M |
| 35 | 磁环043.SLDPRT | 90.92K |
| 36 | 转子轴01.SLDPRT | 119.15K |
| 37 | 鼠笼转子.sldprt | 86.58K |
