多刀分板机
图纸描述

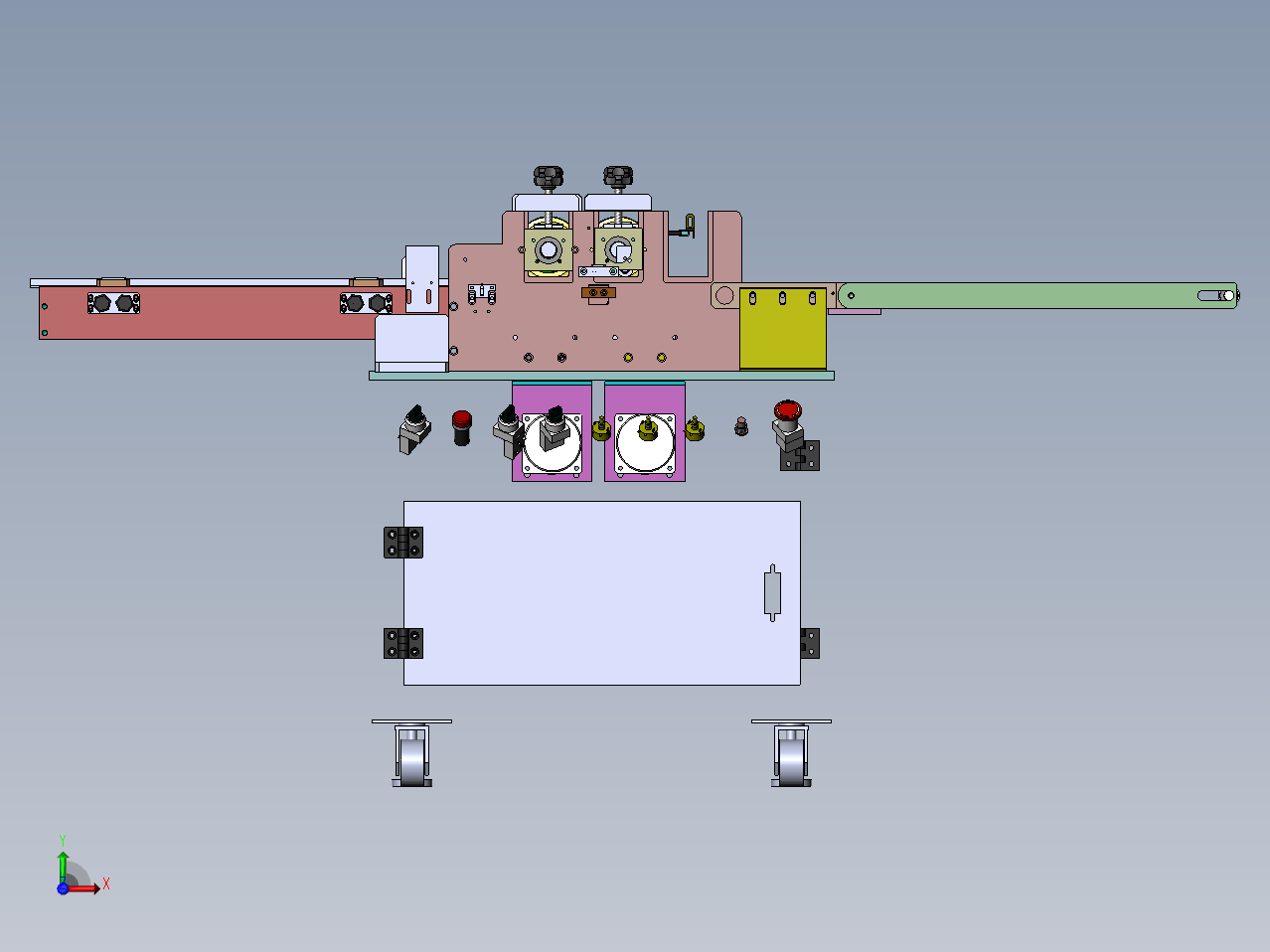

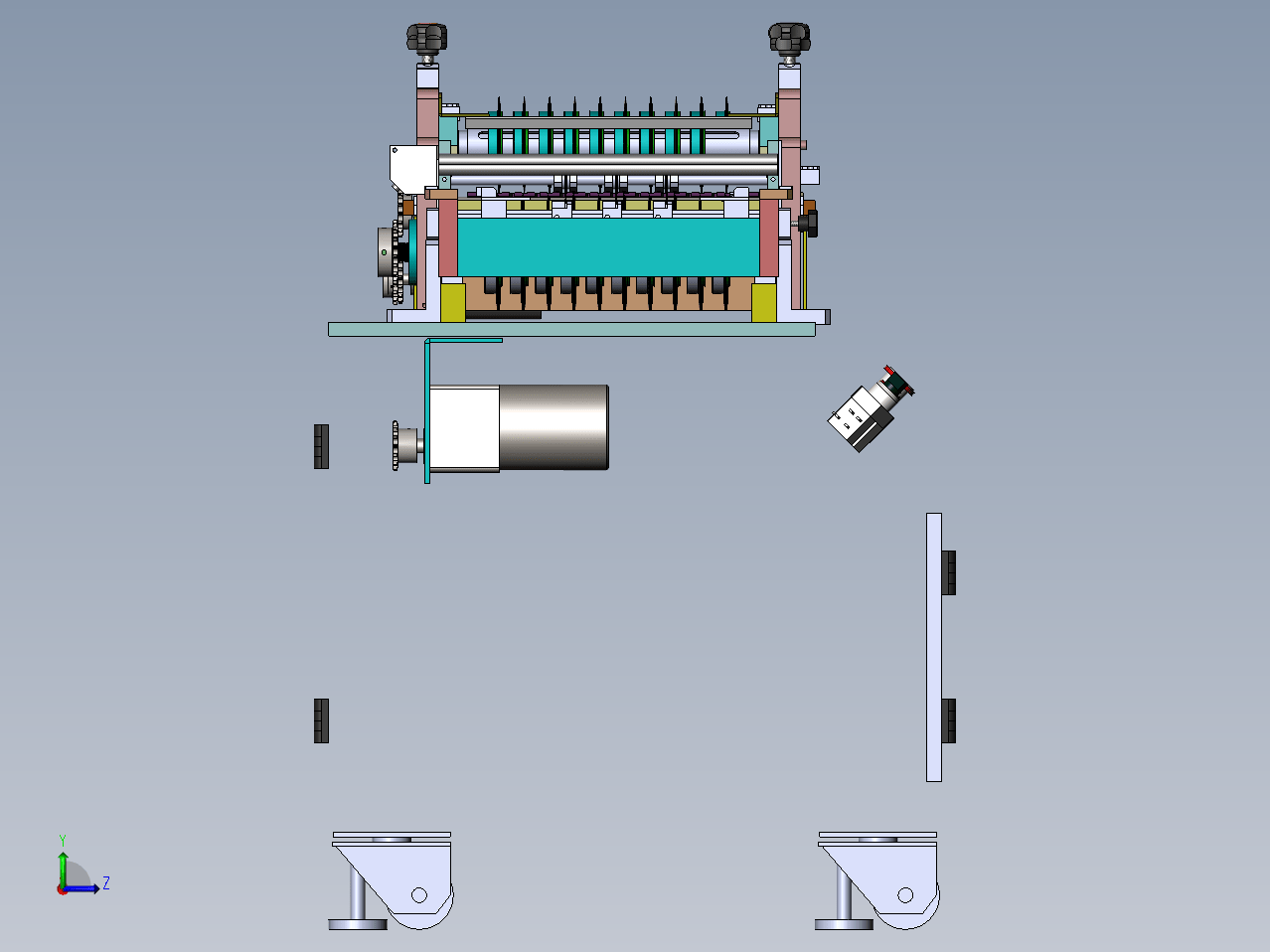

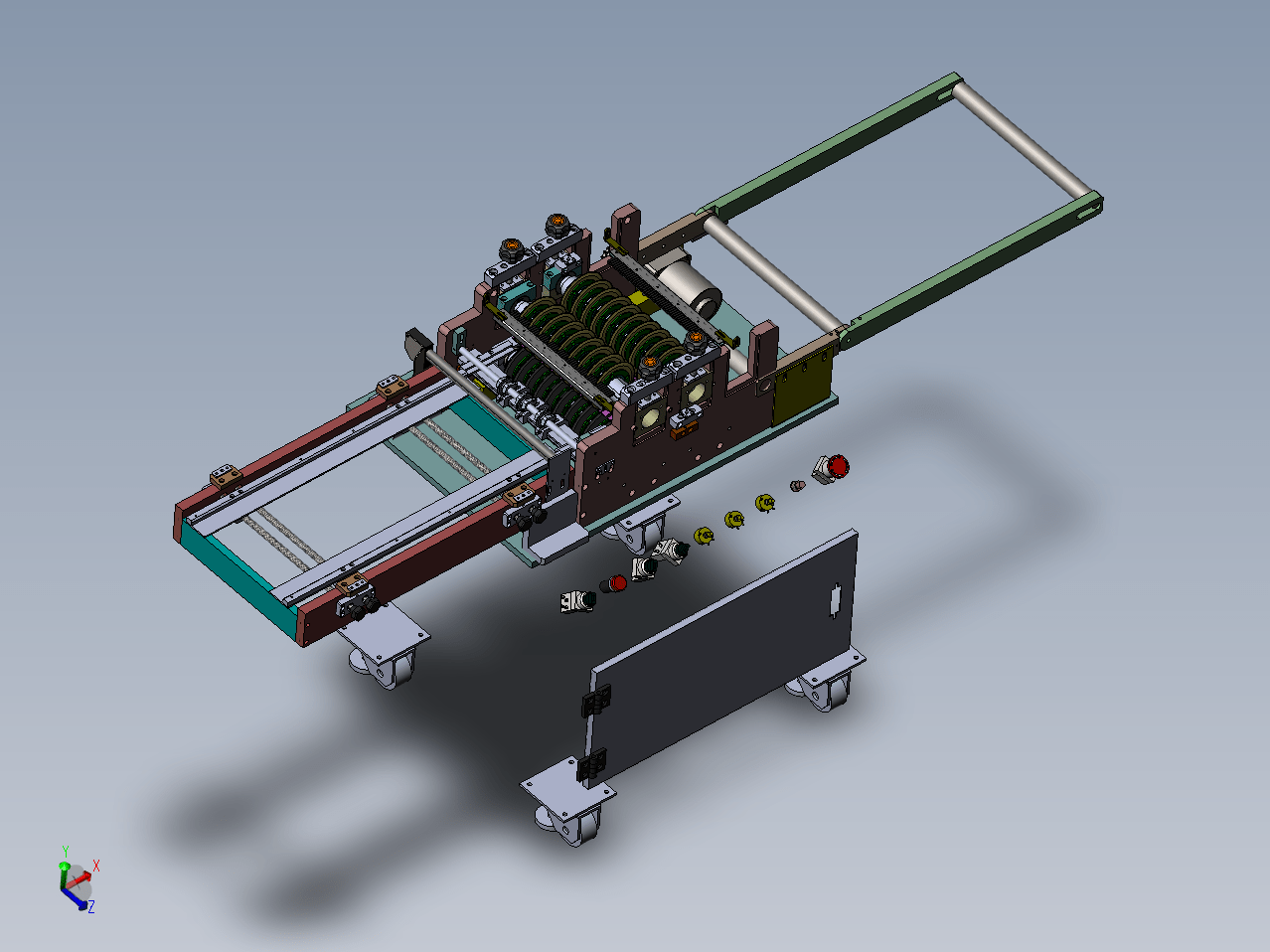

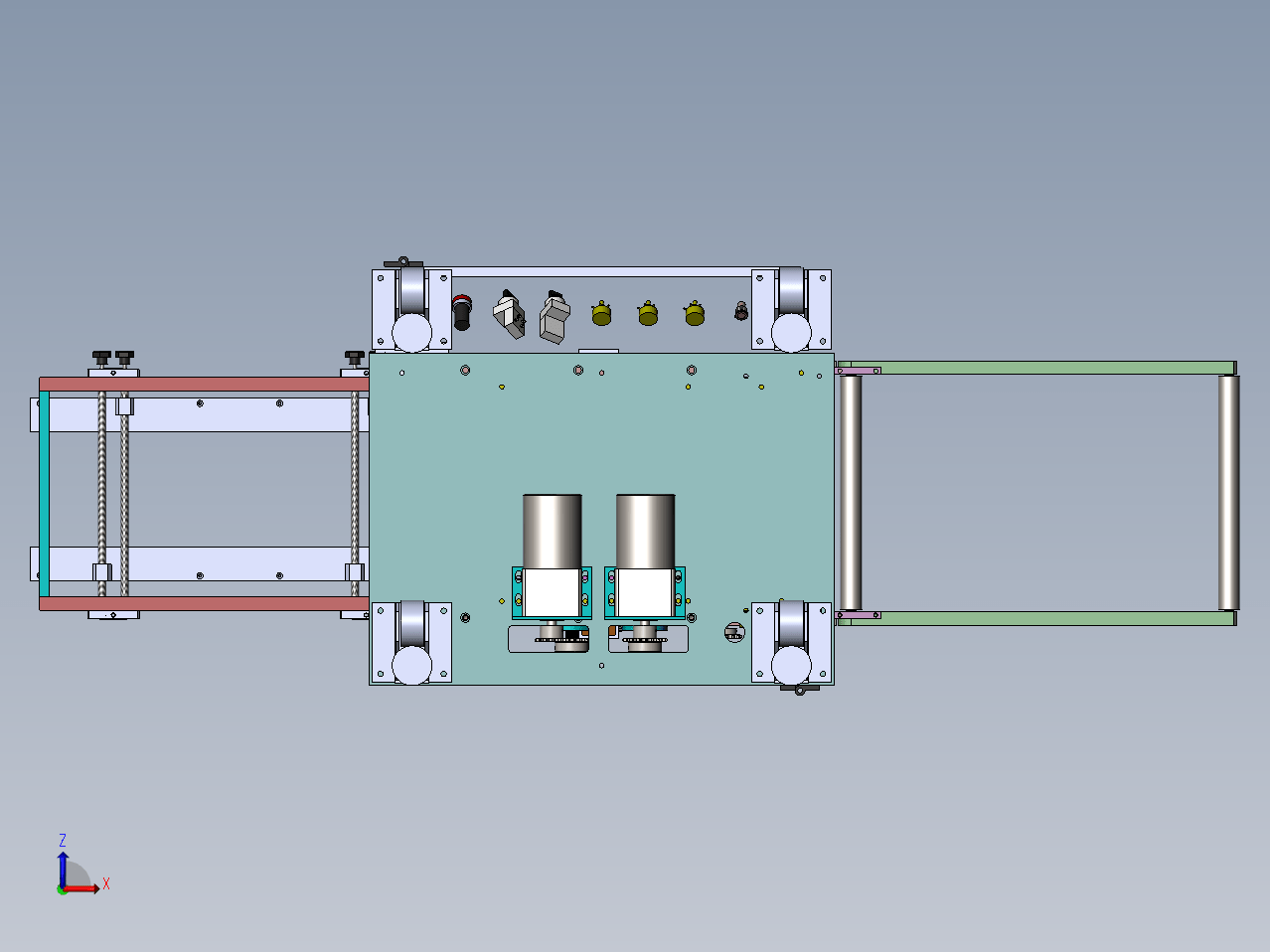

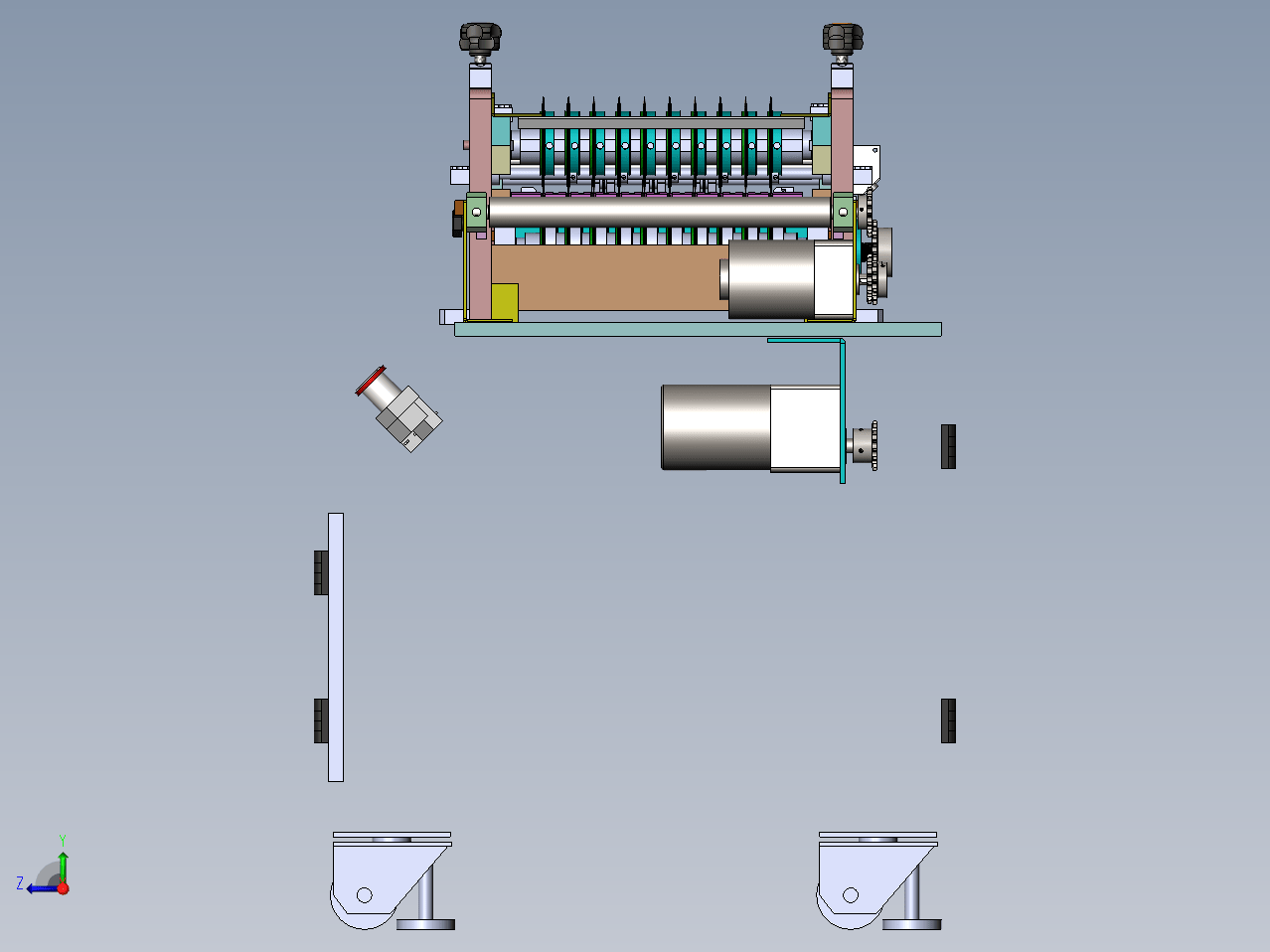

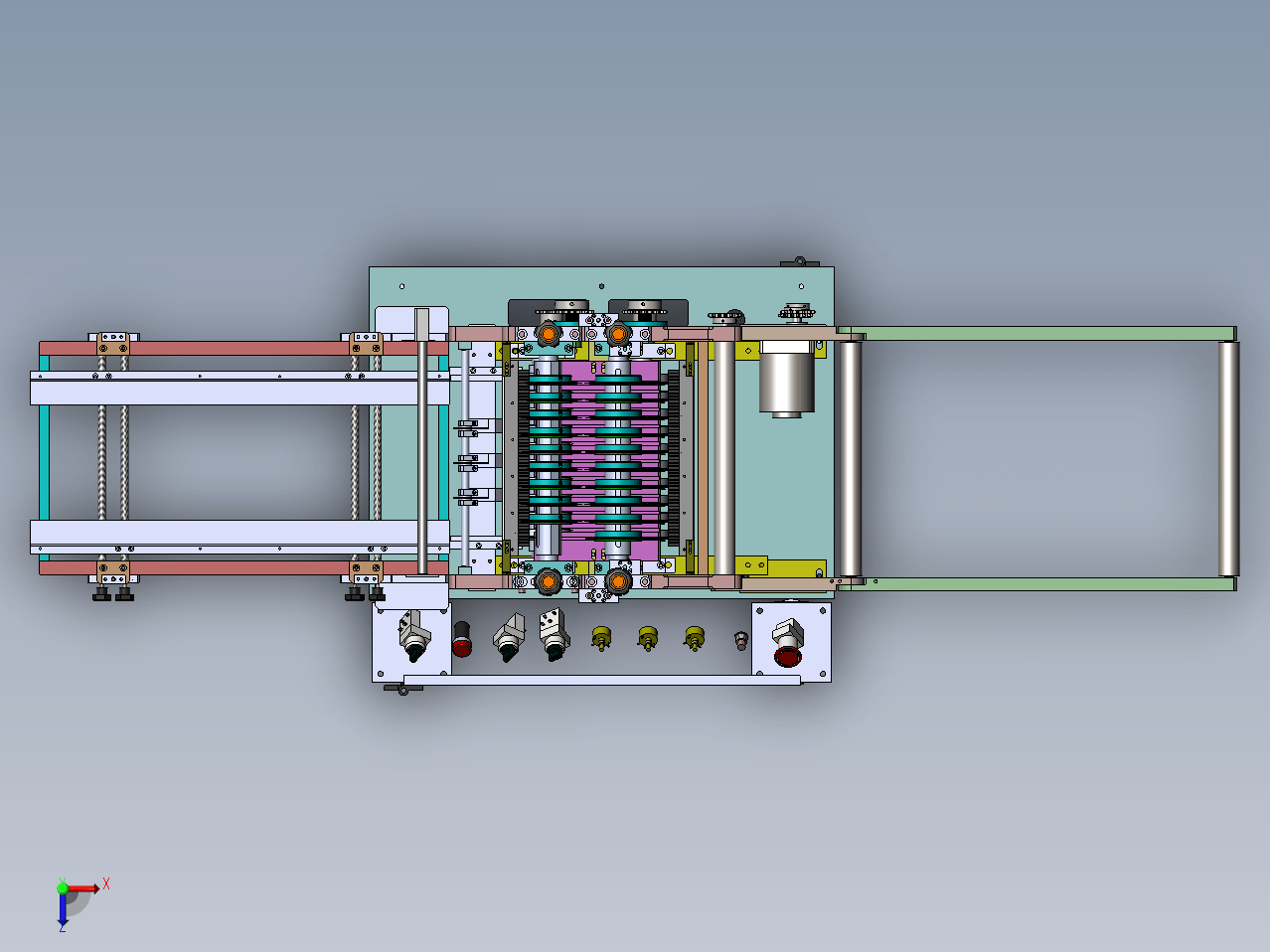

多刀分板机总装图：总装配-分板机B.SLDASM；1、设备外形尺寸：1847x660x1070（LxWxH）；2、设备采用PLC+触摸屏控制，方便 快捷；采用三组刀分板、有效的减少了分板产生的应力，分板后的单条板不翘板，不变形。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
作者
破晓之光
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  120mm切刀-装配体.SLDASM | 244.5K |
| 2 |  120mm圆切刀.SLDPRT | 222.5K |
| 3 | 205D-M12.SLDPRT | 177.5K |
| 4 | 205D109轴承盖1.SLDPRT | 293.5K |
| 5 | 205D800-25W轴10减速比15马达.SLDPRT | 291.0K |
| 6 | 205D800-从动轮.SLDPRT | 212.0K |
| 7 | 205D上切刀轴加长.SLDPRT | 323.5K |
| 8 | 205D上轴座.SLDPRT | 452.0K |
| 9 | 205D下刀轴-直槽.SLDPRT | 345.0K |
| 10 | 205D丝杆.SLDPRT | 185.5K |
| 11 | 205D丝杆头.SLDPRT | 221.0K |
| 12 | 205D丝杆定片.SLDPRT | 179.5K |
| 13 | 205D压料轴-05.SLDPRT | 154.0K |
| 14 | 205D后导轨.SLDPRT | 265.0K |
| 15 | 205D圆切刀座.SLDPRT | 349.0K |
| 16 | 205D圆切刀座13.SLDPRT | 360.5K |
| 17 | 205D圆切刀座压环(8MM).SLDPRT | 182.5K |
| 18 | 205D导轨01-08.SLDPRT | 242.0K |
| 19 | 205D导轨02.SLDPRT | 211.5K |
| 20 | 205D导轨滑块-01.SLDPRT | 275.0K |
| 21 | 205D导轨滑座02-02.SLDPRT | 349.5K |
| 22 | 205D异料刀片.SLDPRT | 235.0K |
| 23 | 205D皮带+17.SLDPRT | 159.5K |
| 24 | 205D轴承座03.SLDPRT | 329.5K |
| 25 | 205D轴承盖-11.SLDPRT | 366.0K |
| 26 | 205D轴承盖03.SLDPRT | 201.0K |
| 27 | 220V,孔位d22指示灯红.SLDPRT | 112.5K |
| 28 | 51K-120W50B轴15.SLDPRT | 315.5K |
| 29 | 6005轴承.SLDPRT | 564.5K |
| 30 | 6902轴承.SLDPRT | 415.5K |
| 31 | ASKN10_40_20_1.sldprt | 314.0K |
| 32 | 三切刀模组.SLDASM | 1.97M |
| 33 | 上圆切刀(2.5MM).SLDPRT | 228.0K |
| 34 | 上轴座压盖.SLDPRT | 221.5K |
| 35 | 中间轴.SLDPRT | 308.5K |
| 36 | 主支板-02.SLDPRT | 1.37M |
| 37 | 主支板.SLDPRT | 1.18M |
| 38 | 从动轴+15.SLDPRT | 267.5K |
| 39 | 侧支板.SLDPRT | 388.0K |
| 40 | 光电感应.SLDPRT | 232.0K |
| 41 | 光电支板(上）.SLDPRT | 249.0K |
| 42 | 出版输送线.SLDASM | 306.84K |
| 43 | 切刀减速电机.SLDASM | 175.33K |
| 44 | 前支撑块.SLDPRT | 208.0K |
| 45 | 前支架-装配体.SLDASM | 759.5K |
| 46 | 前门.SLDPRT | 521.0K |
| 47 | 压板片-06.SLDPRT | 183.5K |
| 48 | 反射镜支板(上）.SLDPRT | 201.0K |
| 49 | 后门.SLDPRT | 282.5K |
| 50 | 固定板.SLDPRT | 367.0K |
| 51 | 圆切刀装配.SLDASM | 260.5K |
| 52 | 大急停开关安装孔22.SLDPRT | 186.0K |
| 53 | 导向轴1.SLDPRT | 250.5K |
| 54 | 导料支板.SLDPRT | 335.5K |
| 55 | 导料板.SLDPRT | 811.0K |
| 56 | 小下切刀.SLDASM | 229.0K |
| 57 | 小下切刀1.SLDASM | 301.5K |
| 58 | 平台.SLDPRT | 322.5K |
| 59 | 总装配-分板机.SLDASM | 3.92M |
| 60 | 总装配-分板机B.SLDASM | 2.25M |
| 61 | 扫把夹-1.SLDPRT | 319.0K |
| 62 | 扫把夹-2.SLDPRT | 271.5K |
| 63 | 把手.SLDPRT | 265.5K |
| 64 | 支架连接板.SLDPRT | 253.5K |
| 65 | 改后驱动轮+15.SLDPRT | 222.5K |
| 66 | 显控4.3(安装尺寸131X790).SLDPRT | 798.0K |
| 67 | 梅花手柄.SLDPRT | 214.0K |
| 68 | 横撑.SLDPRT | 276.0K |
| 69 | 横支撑.SLDPRT | 347.5K |
| 70 | 毛刷夹-装配体.SLDASM | 331.5K |
| 71 | 毛刷支架.SLDPRT | 257.0K |
| 72 | 滑座调节压片.SLDPRT | 204.0K |
| 73 | 玻璃盖板.SLDPRT | 252.5K |
| 74 | 电位器M10.SLDPRT | 182.0K |
| 75 | 电位器小调节旋钮.SLDPRT | 205.0K |
| 76 | 皮带侧板.SLDPRT | 287.0K |
| 77 | 直毛块.SLDPRT | 1006.0K |
| 78 | 胶合叶01.SLDPRT | 150.5K |
| 79 | 脚轮带支撑.SLDPRT | 209.5K |
| 80 | 装配体-上切刀1.SLDASM | 358.0K |
| 81 | 装配体-上轴座.SLDASM | 362.5K |
| 82 | 装配体-下切刀2.SLDASM | 329.0K |
| 83 | 装配体-轴座.SLDASM | 288.37K |
| 84 | 调节块.SLDPRT | 245.5K |
| 85 | 调节板.SLDPRT | 295.0K |
| 86 | 轴承固定座-07.SLDPRT | 238.5K |
| 87 | 轴承法兰.SLDPRT | 256.0K |
| 88 | 输送支板-02.SLDPRT | 271.0K |
| 89 | 输送支板.SLDPRT | 357.0K |
| 90 | 过料板.SLDASM | 254.0K |
| 91 | 送料板支撑座.SLDPRT | 187.0K |
| 92 | 送料装置.SLDASM | 411.89K |
| 93 | 选择开关两段安装孔22.SLDPRT | 275.0K |
| 94 | 钣金柜-205.SLDPRT | 872.5K |
| 95 | 铝支板.SLDPRT | 527.0K |
| 96 | 限位块.SLDPRT | 203.0K |
| 97 | 马达支板.SLDPRT | 322.0K |
| 98 | 齿轮罩1 - 副本.SLDPRT | 336.0K |
| 99 | 齿轮轴.SLDPRT | 846.5K |
