搬运机械手、码垛机械手
图纸描述

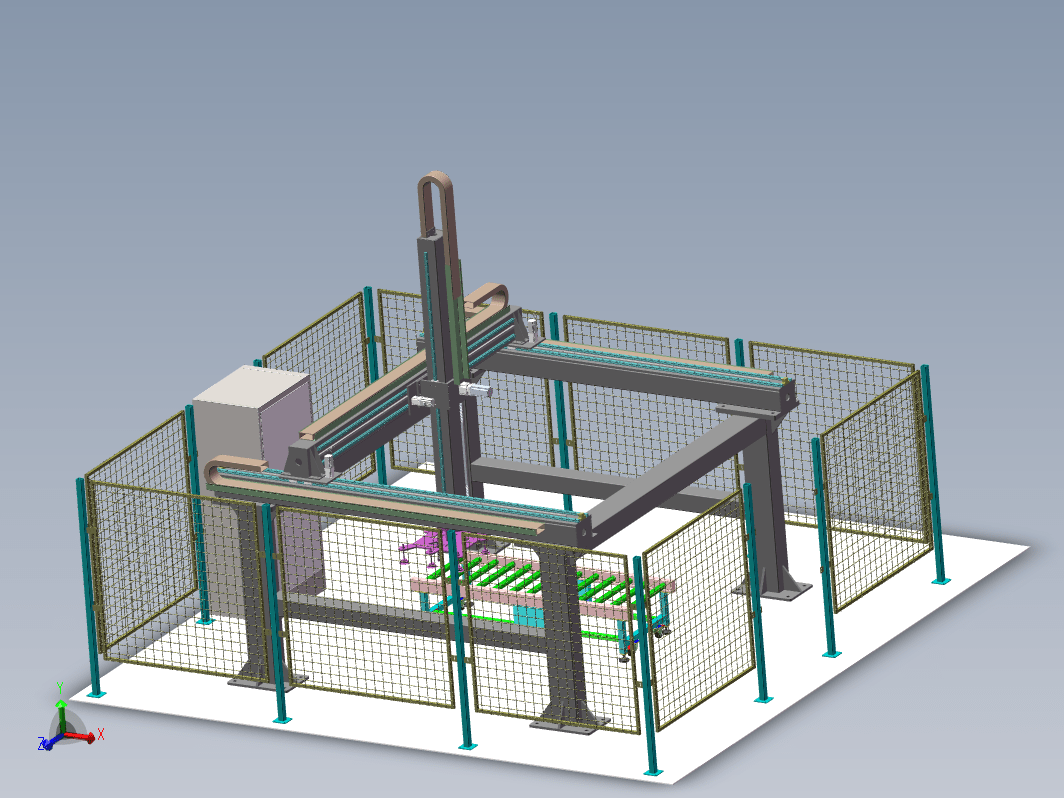

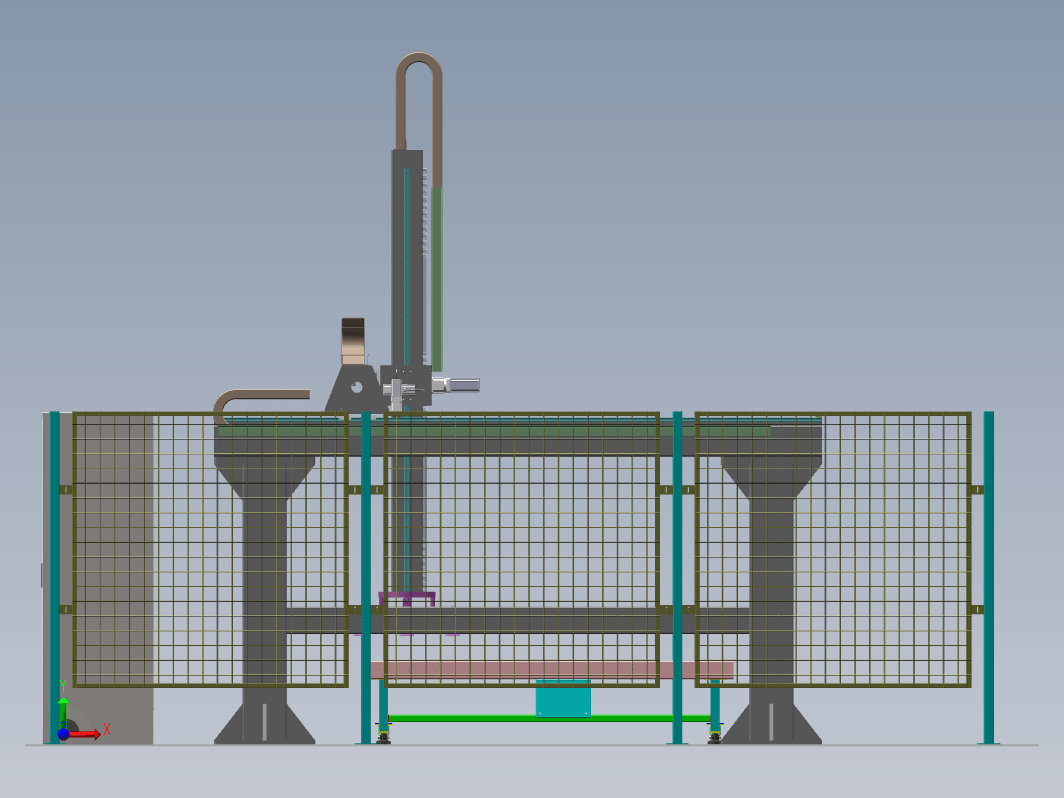

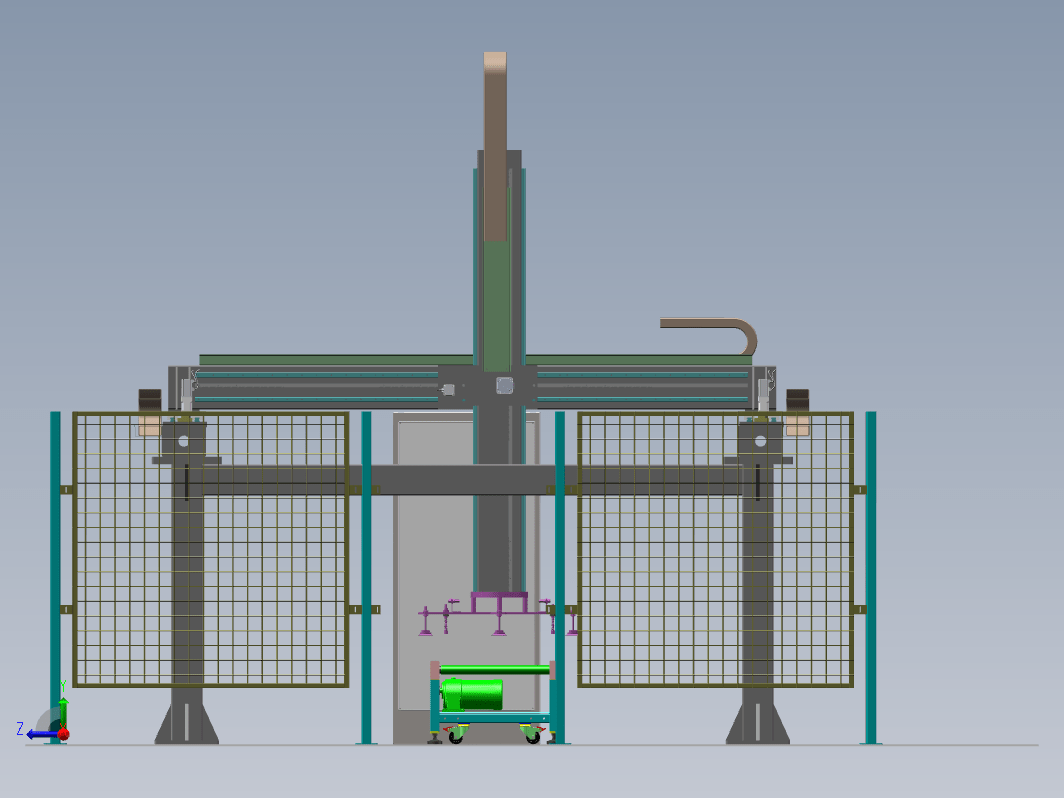

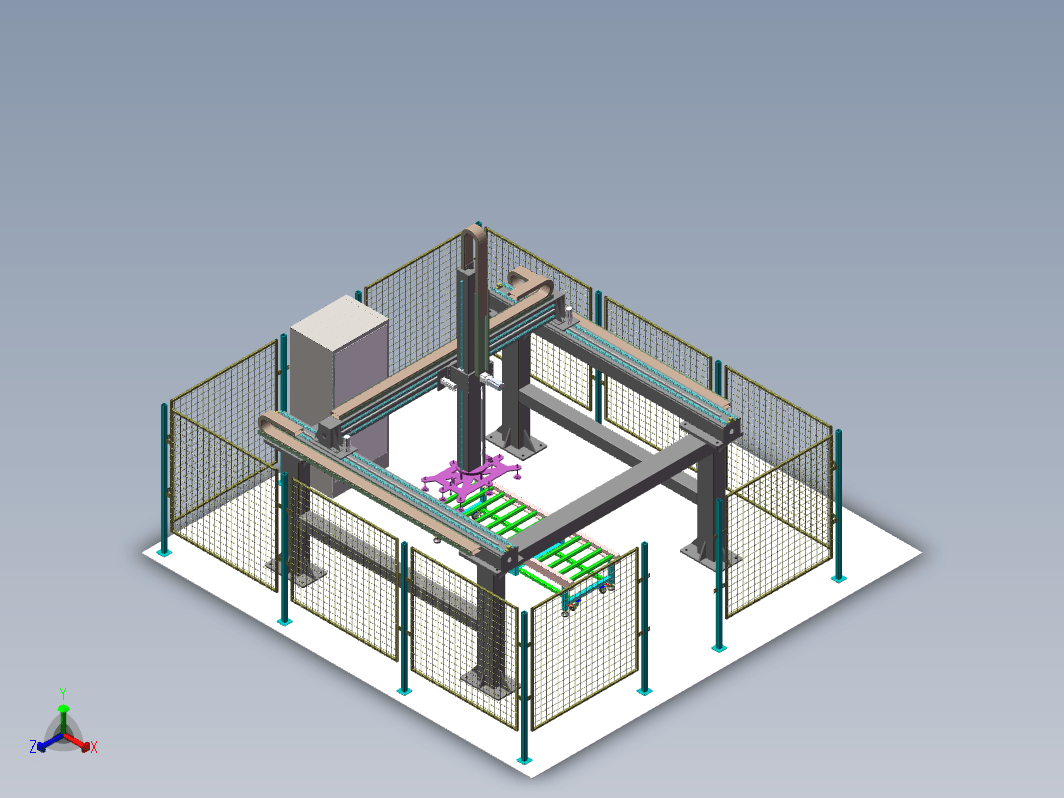

搬运机械手、码垛机械手图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小69.06M，共计168个文件，包含3D图纸，图纸主格式为sldasm、sldprt、STEP，使用Solidworks 2014软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。搬运机械手，参数化设计，伺服电机+减速机+齿条传动模式，包含抓取气爪，图纸可以直接出图组装 还有安全护栏、电控柜、滚筒线、吸盘。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
作者
抽筋的地瓜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  桁架机械手技术参数.xlsx | 9.74K |
| 2 |  ab06-10.SLDASM | 255.5K |
| 3 |  AB0601.sldprt | 76.5K |
| 4 | ab0901-p0403300201.SLDASM | 682.5K |
| 5 | AB0901.sldprt | 76.5K |
| 6 | ECMA-CX0907RS.SLDPRT | 1.75M |
| 7 | ECMA-CX0910RS.SLDPRT | 1.79M |
| 8 | HI_ IAP03-42-1000-c.sldprt | 81.5K |
| 9 | HI_IAP01-42-300-b 300 IAP01 ZuJi | 73.5K |
| 10 | HI_IAP03-42-1000-b 1000 IAP03 Zu | 108.5K |
| 11 | IAP01-H42-L300.SLDASM | 187.0K |
| 12 | IAP03-H42-L1000.SLDASM | 195.0K |
| 13 | M2.0-18-20-14N1.sldprt | 137.0K |
| 14 | M2.0Z-1000-A25-B100-C100.SLDPRT | 999.0K |
| 15 | M2.0Z-300.SLDPRT | 900.0K |
| 16 | P0401200401.sldprt | 83.0K |
| 17 | P0403300201.sldprt | 106.0K |
| 18 | P1301300001.sldprt | 160.0K |
| 19 | X坦克链.sldprt | 229.5K |
| 20 | X坦克链导槽.sldprt | 193.0K |
| 21 | X轴导轨传动.SLDASM | 2.94M |
| 22 | X轴横梁.SLDPRT | 188.5K |
| 23 | X轴横梁方管.SLDPRT | 337.5K |
| 24 | X轴滑块安装板.SLDPRT | 267.5K |
| 25 | X轴连接板.SLDPRT | 303.5K |
| 26 | Y轴导轨传动机构.SLDASM | 746.5K |
| 27 | Y轴导轨安装板.SLDPRT | 144.0K |
| 28 | Y轴横梁3300.SLDPRT | 144.0K |
| 29 | Y轴滑块安装板.SLDPRT | 137.5K |
| 30 | Y轴连接板.SLDPRT | 244.5K |
| 31 | Z轴传动.SLDASM | 2.66M |
| 32 | Z轴传动齿轮.SLDPRT | 390.5K |
| 33 | Z轴减速机装配.SLDASM | 788.0K |
| 34 | Z轴安装连接板.SLDPRT | 314.5K |
| 35 | Z轴横梁2400.SLDPRT | 145.5K |
| 36 | Z轴滑块安装板.SLDPRT | 216.5K |
| 37 | 减速机装配.SLDASM | 451.0K |
| 38 | 包装袋夹具.SLDPRT | 32.45M |
| 39 | GB／T6173-2000六角薄螺母细牙A级和B级M20-A-A.sldprt | 59.0K |
| 40 | ZPT80HSJ50-B01-A18 吸盘-A-A.sldprt | 150.5K |
| 41 | 光电开关VTF180-2A-A-A.sldprt | 71.5K |
| 42 | 吸盘座_默认_按加工_-A-A.sldprt | 93.5K |
| 43 | 吸盘组-A-A.sldasm | 2.07M |
| 44 | 固定架_默认_按加工_-A-A.sldprt | 168.5K |
| 45 | 感应器导杆_默认_按加工_-A-A.sldprt | 57.0K |
| 46 | 感应器导杆弹簧A-A-A.sldprt | 153.5K |
| 47 | 感应垫圈-A-A.sldprt | 49.0K |
| 48 | 感应导杆头-A-A.sldprt | 50.0K |
| 49 | 感应导杆套-A-A.sldprt | 50.0K |
| 50 | 接近开关安装码二-F-A-A.sldprt | 54.0K |
| 51 | 地面.SLDPRT | 132.5K |
| 52 | 坦克链.sldprt | 204.5K |
| 53 | 坦克链导槽.sldprt | 167.0K |
| 54 | 单面防护网.sldasm | 128.5K |
| 55 | 底板.sldprt | 56.5K |
| 56 | 底板_1.sldprt | 56.5K |
| 57 | 底板_1_2.sldprt | 56.5K |
| 58 | 护网连接座.sldprt | 55.5K |
| 59 | 方管.sldprt | 58.5K |
| 60 | 立柱1.sldasm | 115.5K |
| 61 | 立柱2.sldasm | 115.5K |
| 62 | 设备防护栏总装.SLDASM | 386.5K |
| 63 |  设备防护栏总装.STEP | 323.9K |
| 64 | 连接方管.sldprt | 58.5K |
| 65 | 连接方管_1500-50.sldprt | 58.5K |
| 66 | 铁丝.sldprt | 107.5K |
| 67 | 铁丝网.sldasm | 251.0K |
| 68 | 拖链固定块.SLDPRT | 181.0K |
| 69 | 支柱1500.SLDPRT | 346.0K |
| 70 | 方管封闭块.SLDPRT | 158.5K |
| 71 | 方管连接板.SLDPRT | 186.5K |
| 72 | 机架体.SLDASM | 198.5K |
| 73 | 松下750W伺服.SLDPRT | 402.0K |
| 74 | 松下MSMD400W伺服.SLDPRT | 681.5K |
| 75 | 横梁固定管.SLDPRT | 145.5K |
| 76 | 治具固定板.SLDPRT | 146.0K |
| 77 | 0.75KW-28电机.sldprt | 367.5K |
| 78 | 2米滚筒线.SLDASM | 3.12M |
| 79 | 2米滚筒线机身1.SLDPRT | 314.0K |
| 80 | 2米滚筒线机身2.SLDPRT | 345.0K |
| 81 | CHE35-4.sldasm | 196.5K |
| 82 | CHE35-4.stp | 168.11K |
| 83 | circlips for hole--type b gb_GB_CONNECTING_PIECE_RINGS_CHB 32.sldprt | 91.0K |
| 84 | circlips for hole--type b gb_GB_CONNECTING_PIECE_RINGS_CHB 32_1.sldprt | 156.0K |
| 85 | deep groove ball bearings gb_Rolling bearings 6201 GB 276-94.sldprt | 127.0K |
| 86 | deep groove ball bearings gb_Rolling bearings 6201 GB 276-94_1.sldprt | 128.0K |
| 87 | hex thin nuts-grades ab-chamfered gb_GB_FASTENER_NUT_STNAB M12-N.sldprt | 92.5K |
| 88 | hex thin nuts-grades ab-chamfered gb_GB_FASTENER_NUT_STNAB M12-N_1.sldprt | 92.0K |
| 89 | JLD-3_3.sldprt | 99.0K |
| 90 | JZD-2_3_3.sldprt | 192.5K |
| 91 | JZD_3.sldprt | 179.5K |
| 92 | M10X55_GBT5780_1_3.sldprt | 93.0K |
| 93 | NUT_GB6170_M10_1_3.sldprt | 96.5K |
| 94 | plain washers-n series-grade a gb_GB_FASTENER_WASHER_PWNA 12.sldprt | 88.5K |
| 95 | plain washers-n series-grade a gb_GB_FASTENER_WASHER_PWNA 12_1.sldprt | 87.5K |
| 96 | VMF01-40-4-A.sldasm | 179.0K |
| 97 | VMF01-40-4-A.SLDPRT | 2.89M |
| 98 | VMF01-40-4-A.stp | 89.3K |
| 99 | VMF01-40-4-A1.SLDPRT | 2.53M |
| 100 | WAD01-D80-M16-L150.sldasm | 131.5K |
| 101 | WHEEL_3_1_3.sldprt | 108.5K |
| 102 | _CHE35-4_c1.sldprt | 105.0K |
| 103 | _CHE35-4_c2.sldprt | 93.5K |
| 104 | _JNTC35.sldprt | 120.0K |
| 105 | _VMF01-40-4-A-001.sldprt | 176.0K |
| 106 | _VMF01-40-4-A-002.sldprt | 101.0K |
| 107 | _WAD01-D80-M16-L150-001.sldprt | 164.0K |
| 108 | _WAD01-D80-M16-L150-002.sldprt | 134.0K |
| 109 | 上层直径50滚筒RS40x11齿-42-JM.sldasm | 1.12M |
| 110 | 单节链条05B.SLDASM | 184.0K |
| 111 | 带刹车脚轮JZDC75_3.SLDASM | 368.0K |
| 112 | 弹簧.sldprt | 791.5K |
| 113 | 弹簧_1.sldprt | 115.0K |
| 114 | 摩擦片.sldprt | 87.0K |
| 115 | 摩擦片_1.sldprt | 86.0K |
| 116 | 支脚.SLDPRT | 186.5K |
| 117 | 支脚安装板.SLDPRT | 157.0K |
| 118 | 支脚横杆.SLDPRT | 208.0K |
| 119 | 机身长横杆.SLDPRT | 165.0K |
| 120 | 滚子.SLDPRT | 135.5K |
| 121 | 滚筒支脚组件.SLDASM | 431.5K |
| 122 | 电机侧板.SLDPRT | 339.0K |
| 123 | 电机安装组件.SLDASM | 479.0K |
| 124 | 电机座安装板.SLDPRT | 172.0K |
| 125 | 电机座板.SLDPRT | 262.0K |
| 126 | 积放滚筒筒体`.SLDPRT | 111.5K |
| 127 | 积放滚筒筒体`_1.sldprt | 160.0K |
| 128 | 积放滚筒轴`.SLDPRT | 169.5K |
| 129 | 积放滚筒轴`_1.sldprt | 87.5K |
| 130 | 积放轴壳.sldprt | 100.0K |
| 131 | 积放轴壳_1.sldprt | 97.5K |
| 132 | 积放轴壳二.sldprt | 100.0K |
| 133 | 积放轴壳二_1.sldprt | 97.0K |
| 134 | 积放链轮_05B.sldprt | 261.0K |
| 135 | 积放链轮_05B_1.sldprt | 453.5K |
| 136 | 脚杯安装板.SLDPRT | 194.5K |
| 137 | 脚轮连接板.SLDPRT | 200.0K |
| 138 | 轴套.sldprt | 126.0K |
| 139 | 轴套_1.sldprt | 86.0K |
| 140 | 轴销.SLDPRT | 137.0K |
| 141 | 辊道机电机链轮_05B.sldprt | 400.0K |
| 142 | 链板.SLDPRT | 152.0K |
| 143 | 链轮滚筒.sldasm | 924.5K |
| 144 | 链轮滚筒.STEP | 2.71M |
| 145 | 长横杆安装板.SLDPRT | 158.0K |
| 146 | 长横杆安装组件.SLDASM | 160.0K |
| 147 | 1800控制柜.SLDASM | 877.0K |
| 148 | 1800控制柜外壳.SLDPRT | 1023.0K |
| 149 | GB／T41-20001型六角螺母C级M5.SLDPRT | 166.0K |
| 150 | GB／T5780-2000六角头螺栓C级M6×35.SLDPRT | 283.5K |
| 151 | 下门边.SLDPRT | 220.0K |
| 152 | 后板.SLDPRT | 371.0K |
| 153 | 后门边.SLDPRT | 225.0K |
| 154 | 横固定杆.SLDPRT | 416.0K |
| 155 | 横条.SLDPRT | 194.0K |
| 156 | 竖固定杆.SLDPRT | 423.5K |
| 157 | 线卡.SLDPRT | 165.5K |
| 158 | 补强板.SLDPRT | 166.0K |
| 159 | 锁.SLDPRT | 460.5K |
| 160 | 镜向下固定杆.SLDPRT | 203.5K |
| 161 | 镜向竖固定杆.SLDPRT | 327.0K |
| 162 | 镜向镜向下固定杆.SLDPRT | 334.0K |
| 163 | 门.SLDASM | 196.5K |
| 164 | 门.SLDPRT | 421.0K |
| 165 | 门轴.SLDPRT | 100.5K |
| 166 | 组装图.SLDASM | 6.16M |
| 167 | 限位块.SLDPRT | 189.0K |
| 168 | 组装图.STEP | 31.37M |
