大型变压器图纸下载,该图纸类型属于电子电工、电器设备及元件图纸,图纸大小65.89M,图纸格式为sldprt、sldasm,图纸软件为Solidworks,可供设计参考。

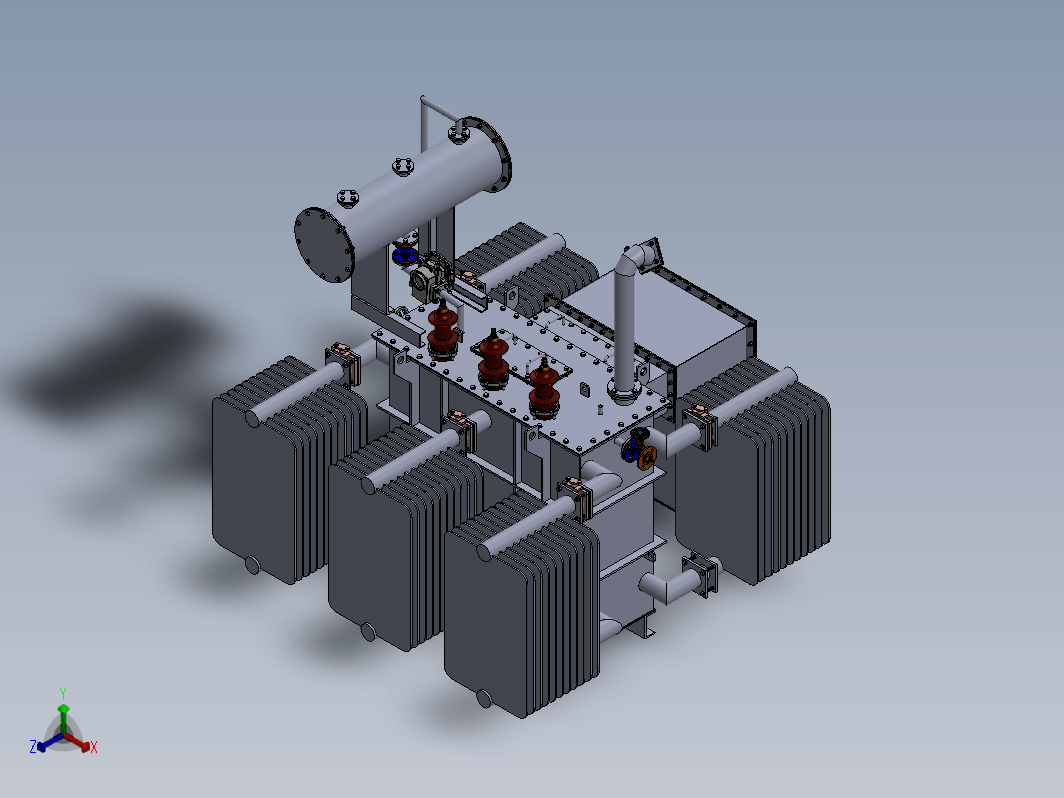

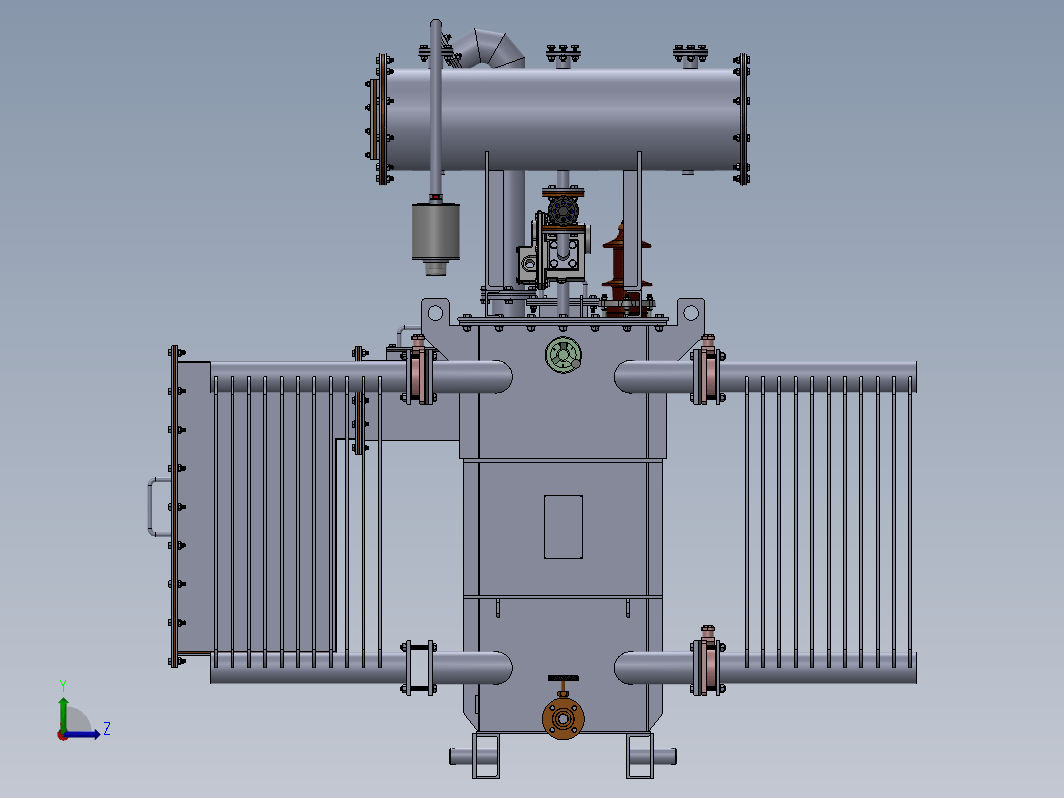

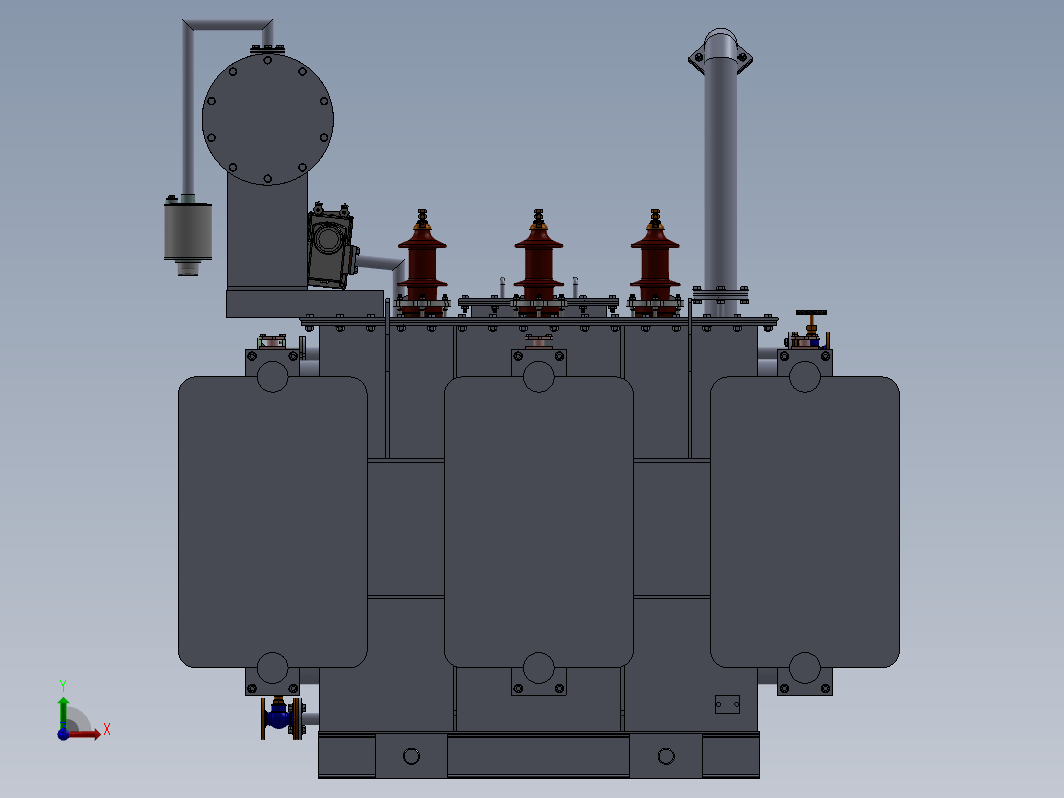

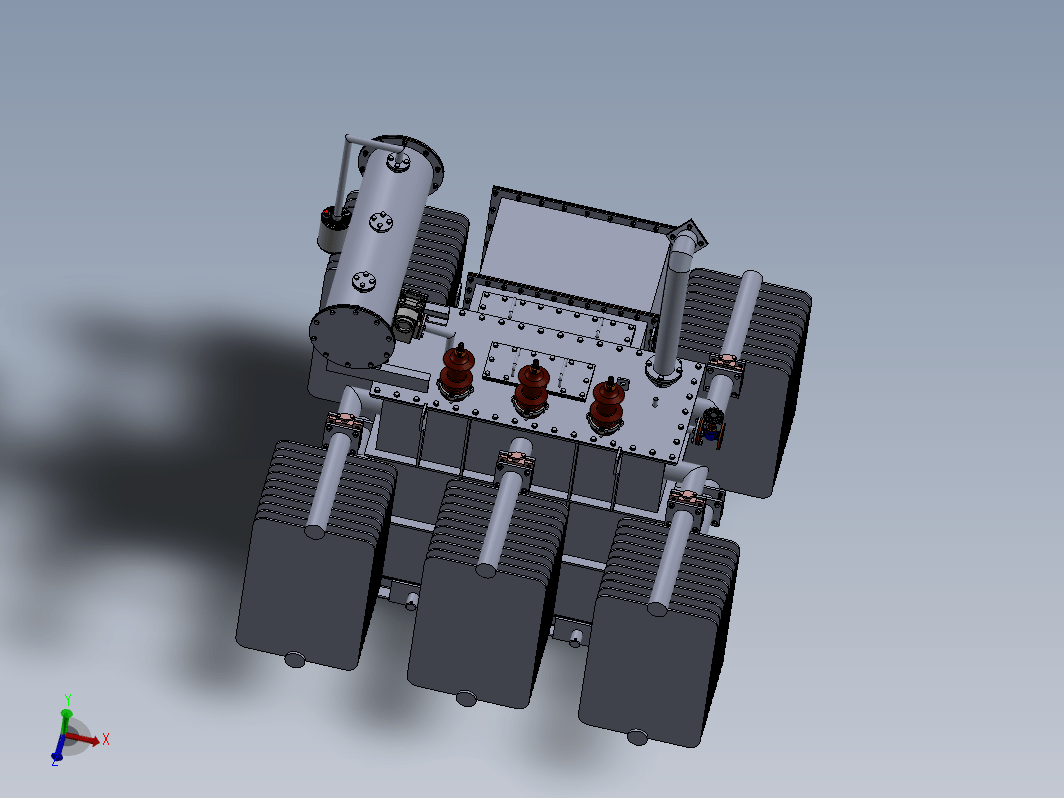

大型变压器
图纸描述
大型变压器图纸下载,该图纸类型属于电子电工、电器设备及元件图纸,图纸大小65.89M,图纸格式为sldprt、sldasm,图纸软件为Solidworks,可供设计参考。
下载需要7金币 推广可免费下载
立即下载 收藏
图纸信息
作者
学海无涯
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1 kg Breather.SLDPRT | 566.5K |
| 2 | 1 MVA (PVT).SLDPRT | 2.4M |
| 3 |  1 MVA PVT.SLDASM | 7.42M |
| 4 | 1 MVA PVT.SLDPRT | 45.4M |
| 5 | 1 mva topCover gasket.SLDPRT | 220.0K |
| 6 | 1 mva topCover.SLDPRT | 1.0M |
| 7 | 250 Amp Bush.SLDPRT | 981.5K |
| 8 | 25mm Valve gas ket.SLDPRT | 86.5K |
| 9 | 25MM VALVE.SLDPRT | 1.27M |
| 10 | breather pipe.SLDPRT | 141.0K |
| 11 | buch relay.SLDPRT | 7.44M |
| 12 | conservator cover 2.SLDPRT | 123.5K |
| 13 | conservator cover.SLDPRT | 344.0K |
| 14 | conservator gasket.SLDPRT | 139.5K |
| 15 | CT Therminal Box.SLDPRT | 296.5K |
| 16 | Explosionvent pipe bottom gesket.SLDPRT | 123.0K |
| 17 | Explosionvent pipe gesket.SLDPRT | 133.0K |
| 18 | Explosionvent pipe ID dia 80.SLDPRT | 209.5K |
| 19 | Explosionvent pipe uper cover.SLDPRT | 152.5K |
| 20 | filling hole cover.SLDPRT | 130.5K |
| 21 | Fly Valve Single.SLDPRT | 302.0K |
| 22 | inspection cover gesket.SLDPRT | 161.5K |
| 23 | inspection cover.SLDPRT | 213.5K |
| 24 | lv box Assem2.SLDASM | 319.5K |
| 25 | LV Box Bottom Cover gesket.SLDPRT | 177.5K |
| 26 | LV Box Bottom Cover.SLDPRT | 217.5K |
| 27 | LV box Cover.SLDPRT | 227.0K |
| 28 | LV box gesket.SLDPRT | 187.0K |
| 29 | LV Box.SLDPRT | 454.0K |
| 30 | LV Pocket gesket.SLDPRT | 187.0K |
| 31 | lv pocket inpection cover gesket.SLDPRT | 149.0K |
| 32 | lv pocket inpection cover.SLDPRT | 184.0K |
| 33 | M10 Nut.SLDPRT | 619.5K |
| 34 | M10 Washer.SLDPRT | 109.0K |
| 35 | M10 x 1.5 Inch Bolt.SLDPRT | 967.0K |
| 36 | M12 nut.SLDPRT | 375.5K |
| 37 | M12 Washer.SLDPRT | 109.5K |
| 38 | M12 x 1.5inch Bolt.SLDPRT | 879.5K |
| 39 | M12 x 3.5inch Bolt.SLDPRT | 1.21M |
| 40 | M8 Nut.SLDPRT | 619.5K |
| 41 | M8 Washer.SLDPRT | 103.5K |
| 42 | M8 x 30mmL Stud.SLDPRT | 803.5K |
| 43 | oil level geuge 220 gasket.SLDPRT | 106.5K |
| 44 | oil level geuge 220.SLDPRT | 117.5K |
| 45 | PSR GASKET.SLDPRT | 121.5K |
| 46 | PSR Radiator.SLDPRT | 323.0K |
| 47 | Rotary Switch 11kV (OCTC).SLDPRT | 1.25M |
