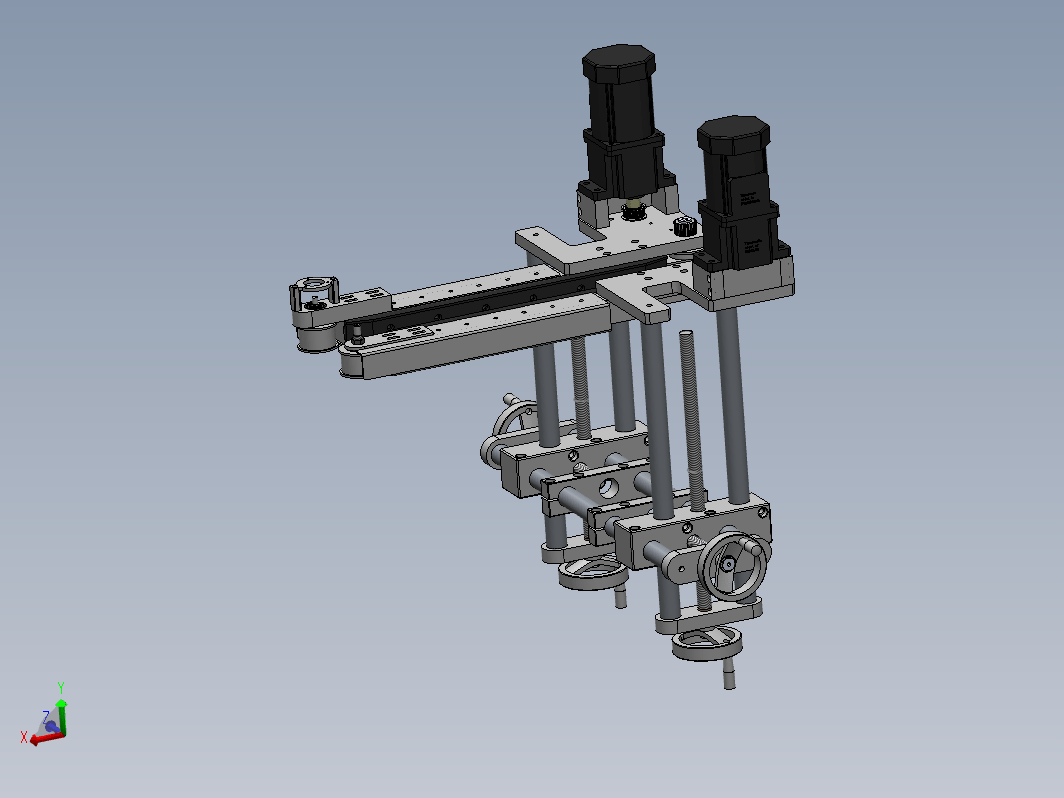

落地式夹持是四脚放地面当支架，支撑着夹持皮带的设备，双电机驱动，需做同步控制，以免造成两边皮带的直线速度不一致，可以高低调节，上下调节，采用PU皮带。

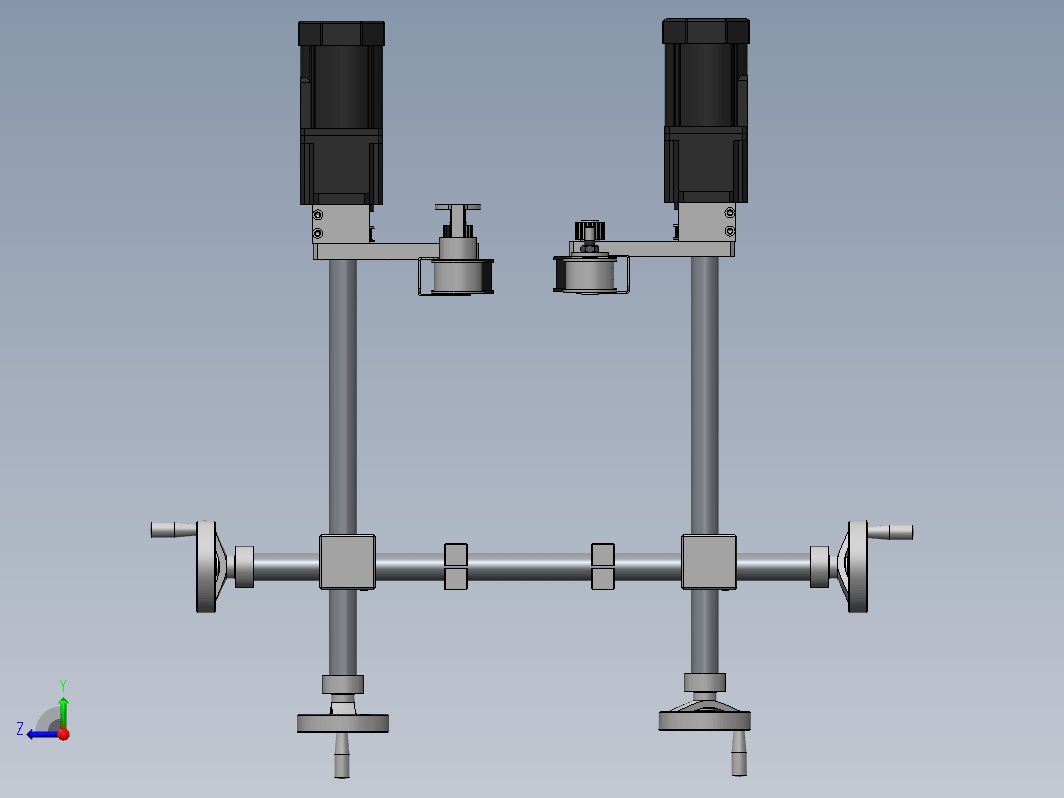

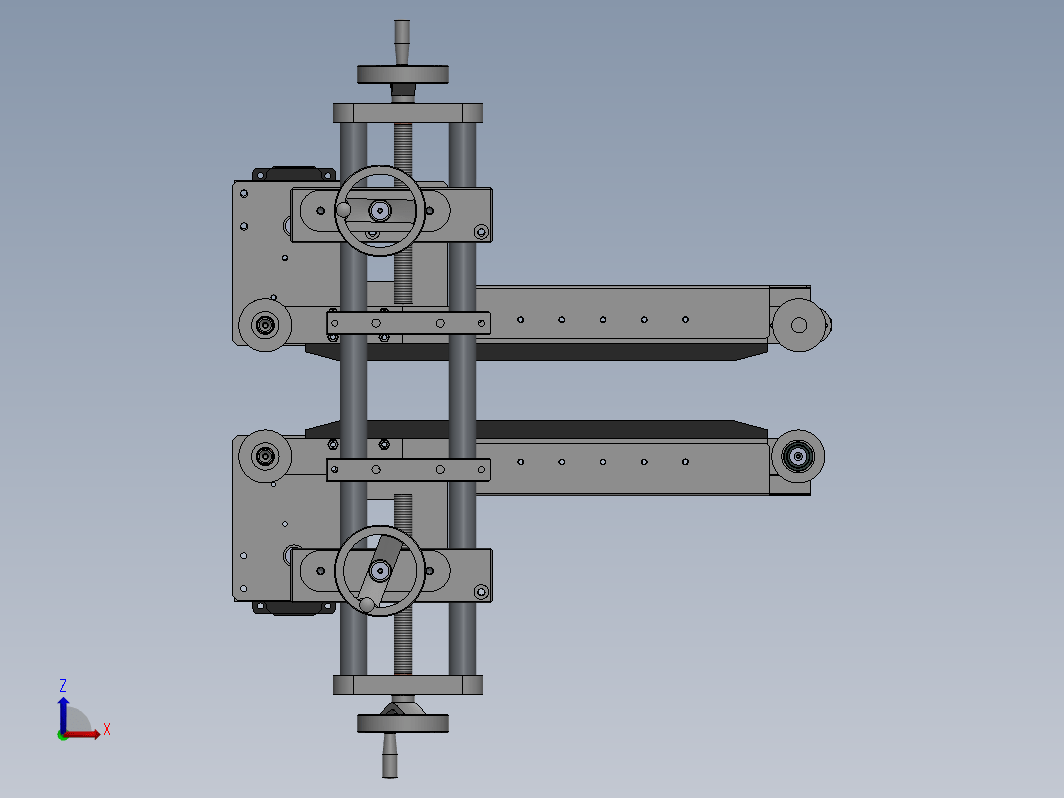

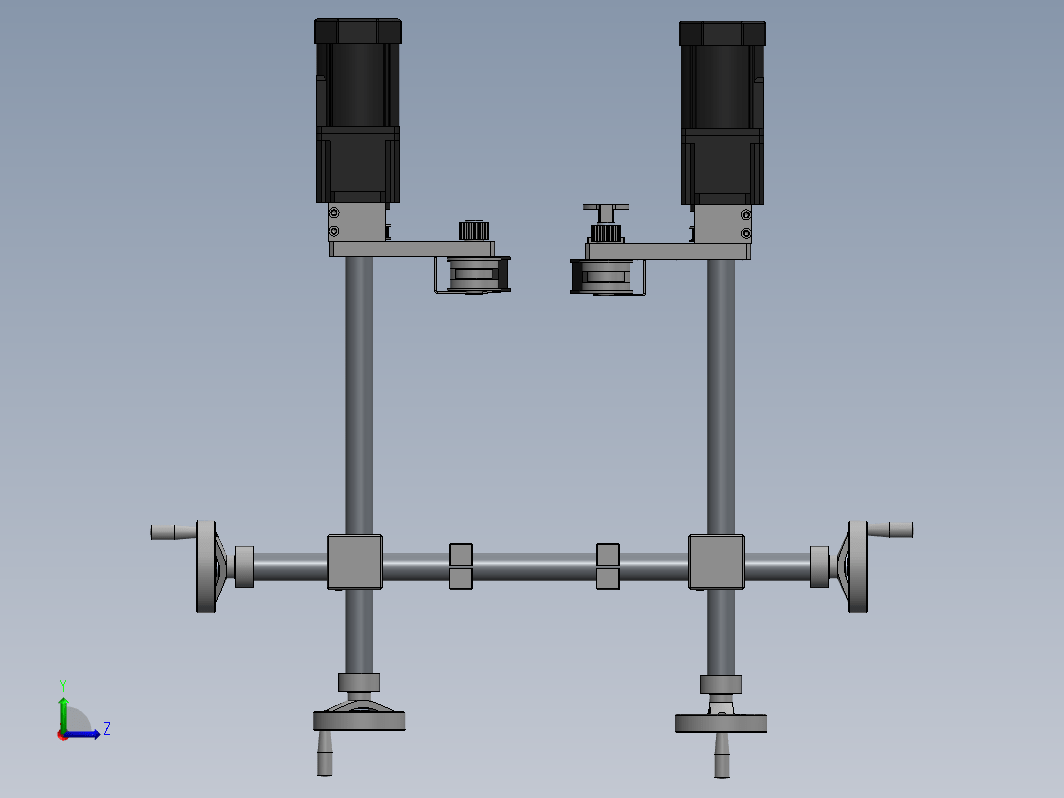

落地式夹持机构
图纸描述
落地式夹持是四脚放地面当支架，支撑着夹持皮带的设备，双电机驱动，需做同步控制，以免造成两边皮带的直线速度不一致，可以高低调节，上下调节，采用PU皮带。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小欢喜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  4×8平键.SLDPRT | 154.0K |
| 2 | 5×8平键.SLDPRT | 154.5K |
| 3 | 6201ZZ.SLDPRT | 542.0K |
| 4 | 6902ZZ.SLDPRT | 549.5K |
| 5 |  B机构.SLDASM | 2.38M |
| 6 | M16x100地脚.SLDPRT | 206.0K |
| 7 | M9MZ60G4YGA.SLDPRT | 1.01M |
| 8 | MY-JBD-B-001.SLDPRT | 182.0K |
| 9 | MY-JBD-B-002.SLDPRT | 355.5K |
| 10 | MY-JBD-B-003.SLDPRT | 258.0K |
| 11 | MY-JBD-B-005.SLDPRT | 335.0K |
| 12 | MY-JBD-B-007A.SLDPRT | 433.0K |
| 13 | MY-JBD-B-007B.SLDPRT | 440.5K |
| 14 | MY-JBD-B-008.SLDPRT | 190.5K |
| 15 | MY-JBD-B-009.SLDPRT | 181.0K |
| 16 | MY-JBD-B-010A.SLDPRT | 372.5K |
| 17 | MY-JBD-B-010B.SLDPRT | 395.5K |
| 18 | MY-JBD-B-011.SLDPRT | 256.0K |
| 19 | MY-JBD-B-012.SLDPRT | 479.5K |
| 20 | MY-JBD-B-013.SLDPRT | 184.0K |
| 21 | MY-JBD-B-014.SLDPRT | 295.5K |
| 22 | MY-JBD-B-014B.SLDPRT | 228.0K |
| 23 | MY-JBD-B-015A.SLDPRT | 601.0K |
| 24 | MY-JBD-B-015B.SLDPRT | 590.5K |
| 25 | MY-JBD-B-016A.SLDPRT | 324.0K |
| 26 | MY-JBD-B-016B.SLDPRT | 207.0K |
| 27 | MY-JBD-B-016C.SLDPRT | 171.0K |
| 28 | MY-JBD-B-016D.SLDPRT | 271.0K |
| 29 | MY-JBD-B-017.SLDPRT | 446.0K |
| 30 | MY-JBD-B-018A.SLDPRT | 173.5K |
| 31 | MY-JBD-B-018B.SLDPRT | 212.5K |
| 32 | MY-JBD-B-018C.SLDPRT | 142.0K |
| 33 | MY-JBD-B-018D.SLDPRT | 142.0K |
| 34 | MY-JBD-B-019-465.SLDPRT | 217.0K |
| 35 | MY-JBD-B-019A.SLDPRT | 204.5K |
| 36 | MY-JBD-B-020A.SLDPRT | 256.5K |
| 37 | MY-JBD-B-020B.SLDPRT | 229.5K |
| 38 | MY-JBD-C-001-G（无托盘）.SLDPRT | 1.3M |
| 39 | MY-WM-001-B.SLDPRT | 332.5K |
| 40 | MY-WM-005-B.SLDPRT | 363.0K |
| 41 | MY-WM-006-B.SLDPRT | 358.0K |
| 42 | MY9G7.5B.SLDPRT | 968.5K |
| 43 | ø12-ø20-3.SLDPRT | 134.5K |
| 44 | ø15-ø20-2.SLDPRT | 133.0K |
| 45 | ø15.5-ø19-3.SLDPRT | 125.0K |
| 46 | ø15.5-ø20-15电机套筒.SLDPRT | 148.5K |
| 47 | ø4.5-ø19-3.SLDPRT | 169.0K |
| 48 | ø5.5-ø19-3.SLDPRT | 127.5K |
| 49 | 保护罩装配体.SLDASM | 219.5K |
| 50 | 双辐条手轮ø100×ø12.SLDPRT | 322.0K |
| 51 | 同步带轮-XL型_HWAS19XL037-A-N8..SLDPRT | 2.49M |
| 52 | 夹包带装配体.SLDASM | 1.82M |
| 53 | 支架.SLDASM | 323.5K |
| 54 | 编码器支架（夹包带用）.SLDPRT | 305.0K |
| 55 | 落地式夹持.SLDASM | 1.92M |
| 56 |  落地式夹持.STEP | 9.87M |
| 57 | 螺母M12.SLDPRT | 196.0K |
| 58 | 轴用弹性挡圈-A型 GB_T894.1-1986_Q43112.sldprt | 118.0K |
