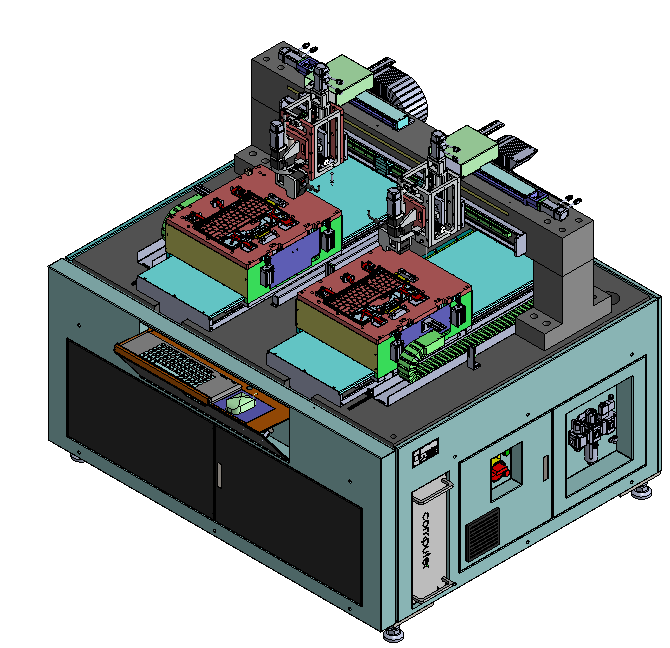

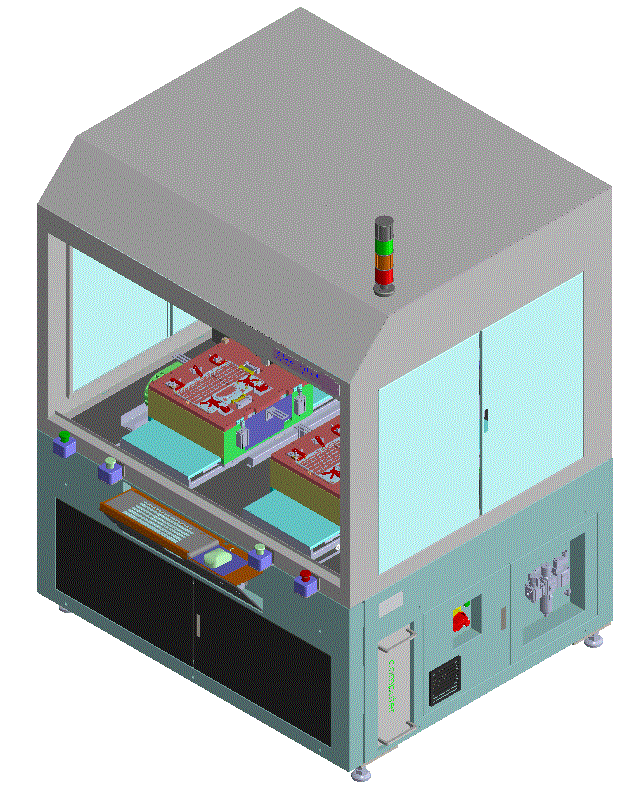

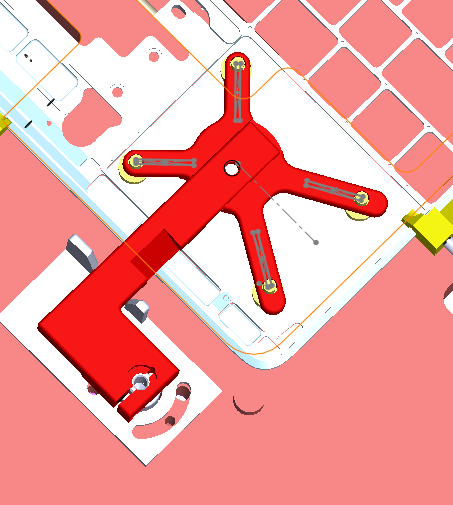

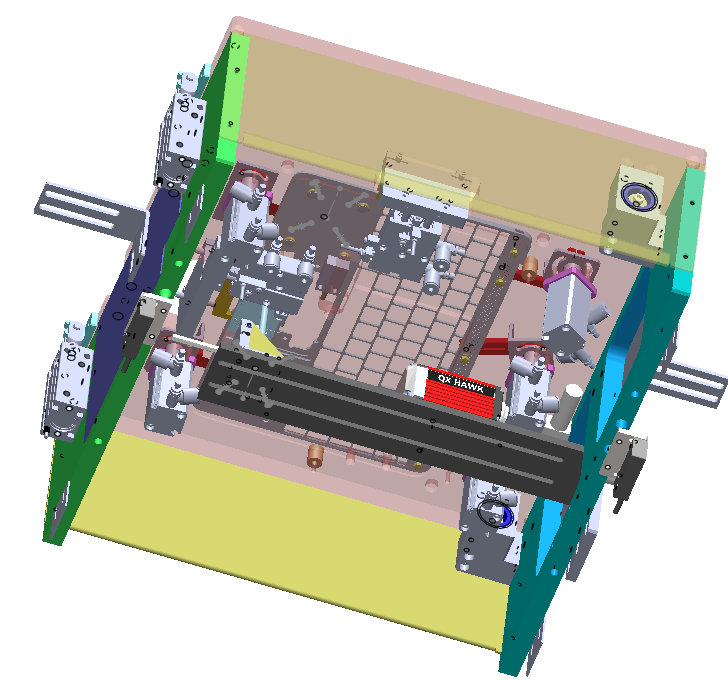

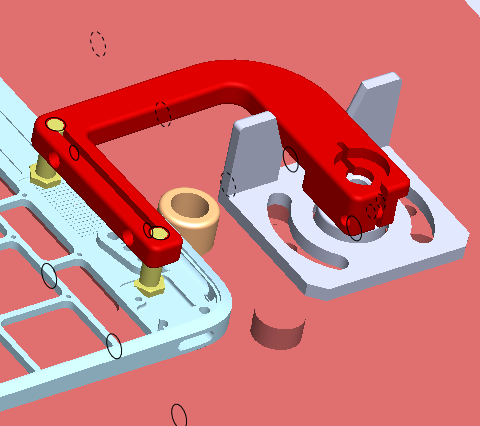

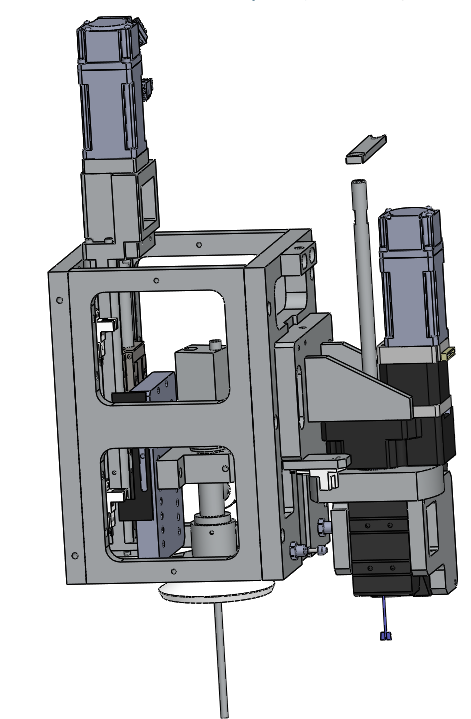

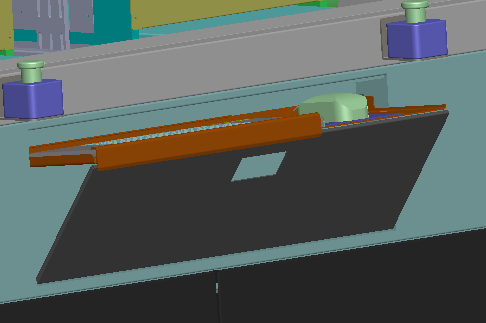

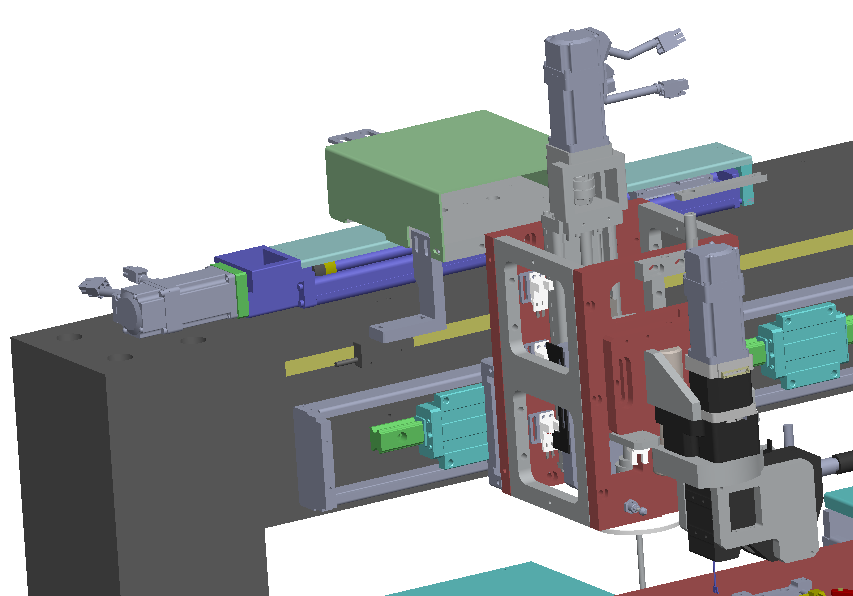

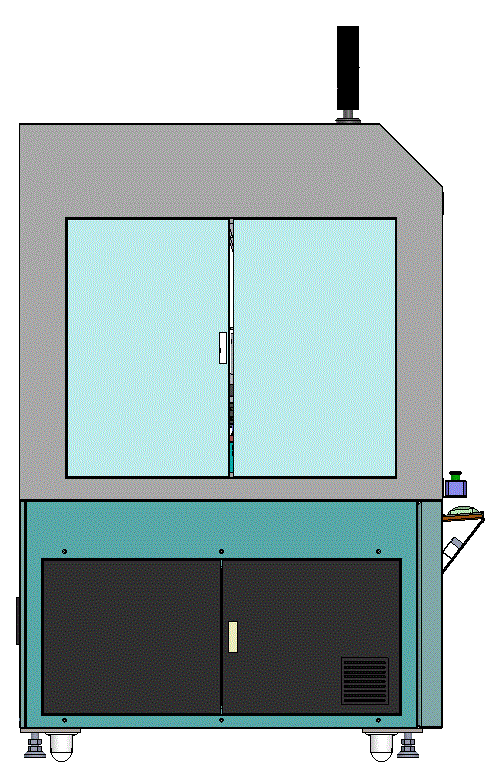

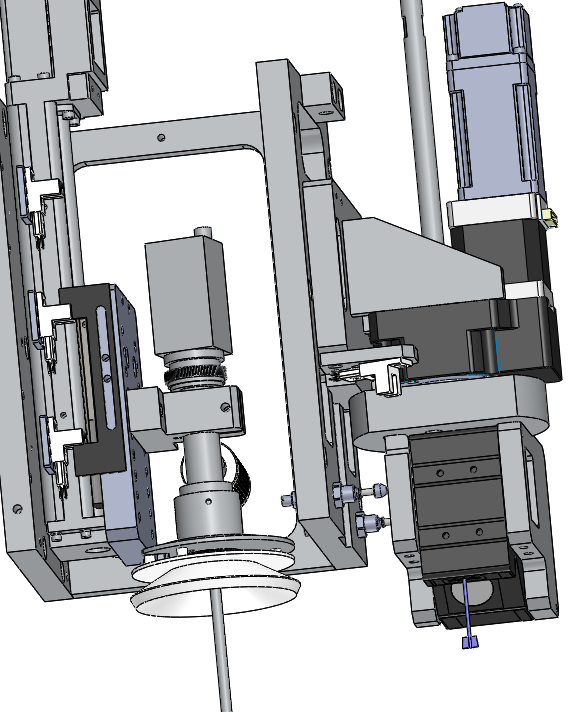

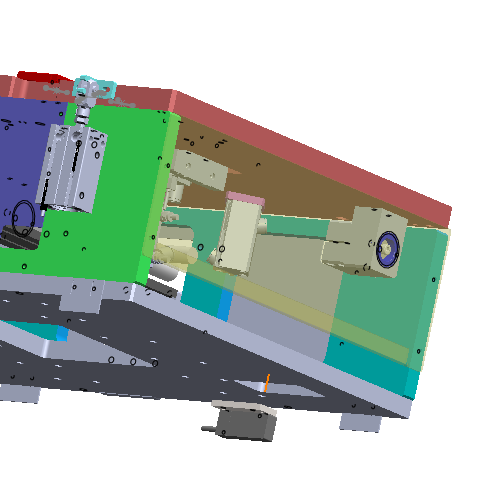

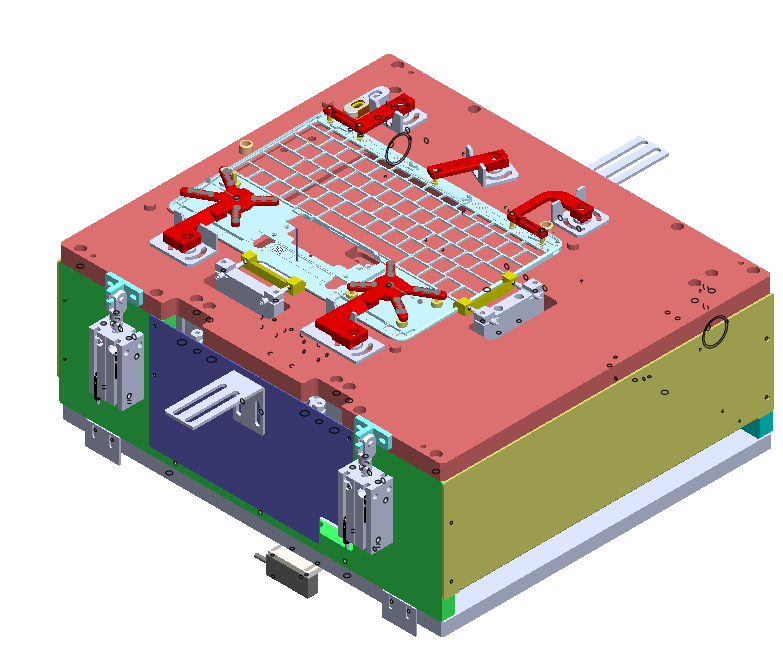

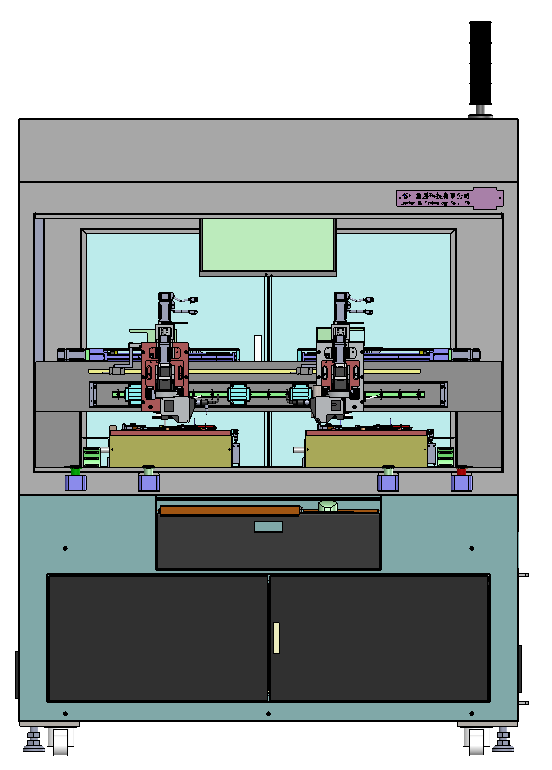

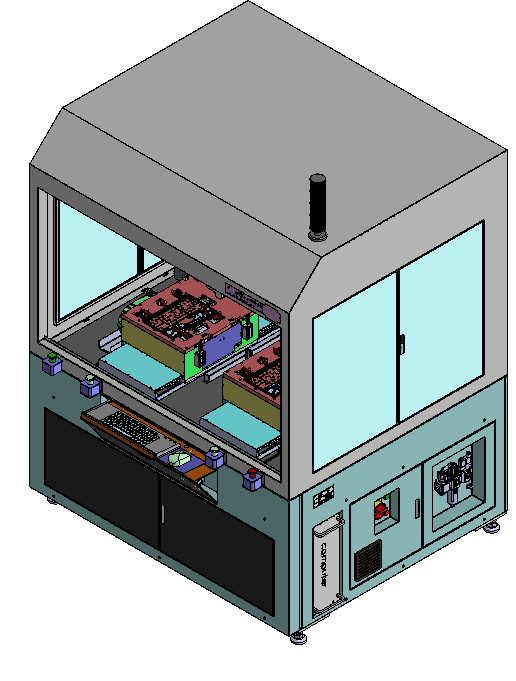

该设备用于笔记本C件的检测，采用龙门机构，双工位检测笔记本C检尺寸，X、Y轴配备光栅尺；使用CCD+激光检测，CCD检测平面尺寸，线激光检测高度尺寸；线激光扫描时智能检测与其线截面垂直方向。

自动量测机-笔记本C件检测

首页>图纸库>机械设备>自动化设备2024-07-05报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1

1

347

图纸描述

该设备用于笔记本C件的检测，采用龙门机构，双工位检测笔记本C检尺寸，X、Y轴配备光栅尺；使用CCD+激光检测，CCD检测平面尺寸，线激光检测高度尺寸；线激光扫描时智能检测与其线截面垂直方向。

下载需要35金币 推广可免费下载

立即下载 收藏

图纸信息

图纸ID ：671846

文件大小：113.2M

所需金币：35

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldasm、sldprt、STEP

软件版本：Solidworks 2017
