转盘式阀体部件组装机 本设备用于空调配件行业的电子膨胀阀 阀体组装，设计合理，已用于生产，适合参考。

转盘式膨胀阀阀体组装机
首页>图纸库>零部件模型>管道附件2024-07-05报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
112

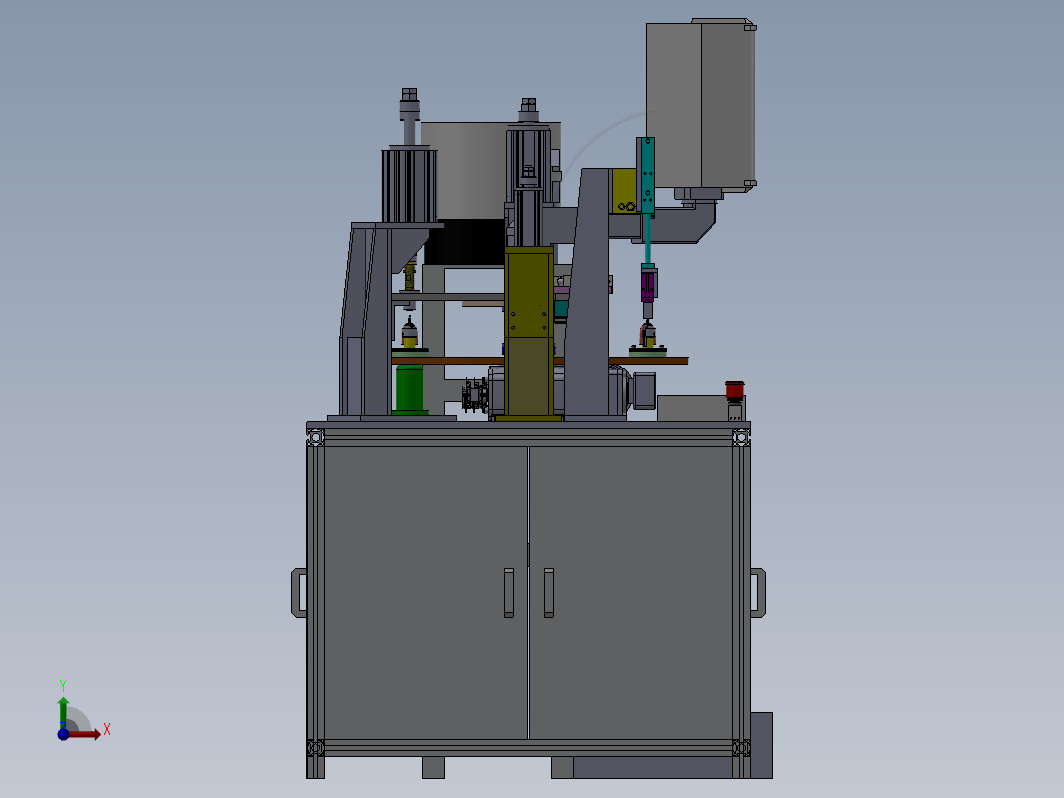

图纸预览图

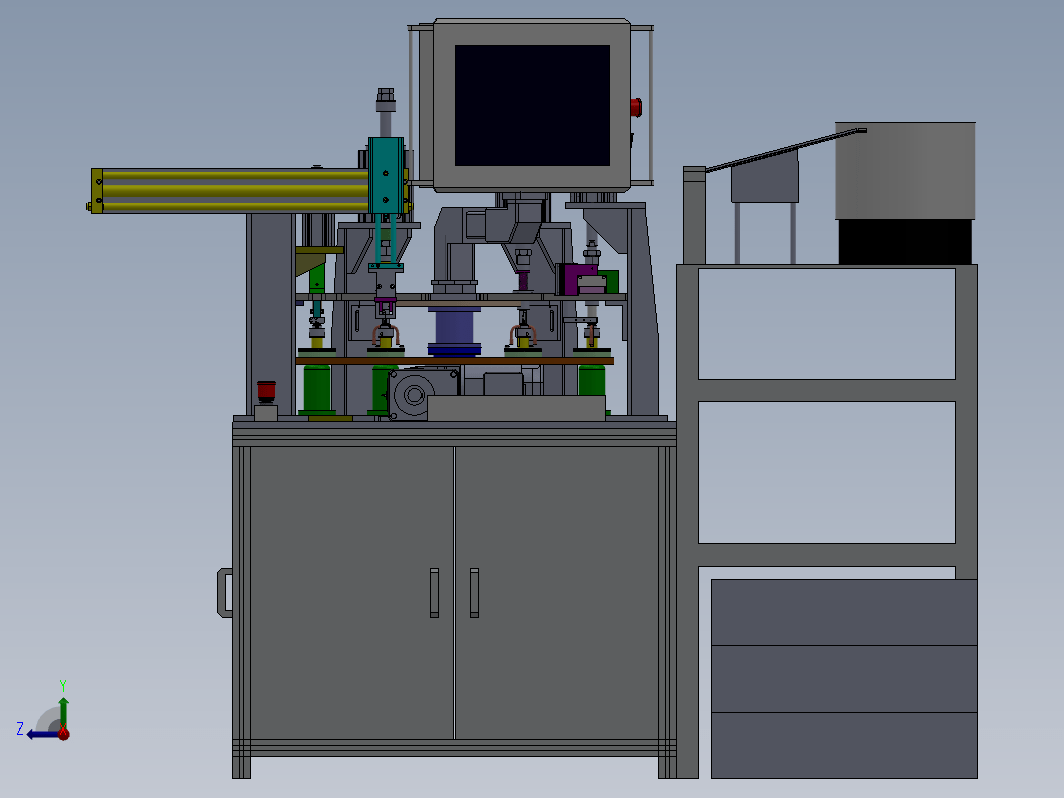

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
转盘式阀体部件组装机 本设备用于空调配件行业的电子膨胀阀 阀体组装，设计合理，已用于生产，适合参考。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：671833
文件大小：79.35M
所需金币：30
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：sldasm、sldprt、slddrw
软件版本：Solidworks 2011
作者
14岁进厂
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 （丝杆阀体下料）cxsm251000_0_0第二次设计(F).sldasm208.5K
2软件图标3 （丝杆阀体下料）cxsm251000_0_body第二次设计(F).sldprt84.0K
3软件图标3 （丝杆阀体下料）cxsm251000_0_rod第二次设计(F).sldprt175.5K
4软件图标3 （丝杆阀体下料）cy1s250_body第二次设计(F).sldprt58.0K
5软件图标3 （丝杆阀体下料）cy1s256000_ct第二次设计(F).sldprt63.5K
6软件图标3 （丝杆阀体下料）cy1s25bolt1第二次设计(F).sldprt57.5K
7软件图标3 （丝杆阀体下料）cy1s25bolt2第二次设计(F).sldprt57.5K
8软件图标4 （丝杆阀体下料）cy1s25h6000_0_0第二次设计(F).sldasm229.0K
9软件图标4 （丝杆阀体下料）mhz220d163_0第二次设计(F).sldasm173.5K
10软件图标3 （丝杆阀体下料）mhz220d_body0第二次设计(F).sldprt92.0K
11软件图标3 （丝杆阀体下料）mhz220d_finger0第二次设计(F).sldprt56.0K
12软件图标3 （丝杆阀体下料）夹爪气缸固定板第二次设计(F).SLDPRT161.5K
13软件图标3 （丝杆阀体下料）夹爪第二次设计(F).SLDPRT177.0K
14软件图标3 （丝杆阀体下料）推动气缸固定板第二次设计(F).SLDPRT167.0K
15软件图标3 （丝杆阀体下料）机架板1第二次设计(F).SLDPRT102.5K
16软件图标3 （丝杆阀体下料）机架板2第二次设计(F).SLDPRT101.0K
17软件图标3 （丝杆阀体下料）机架板3第二次设计(F).SLDPRT158.0K
18软件图标3 （丝杆阀体下料）机架板5第二次设计(F).SLDPRT96.0K
19软件图标4 （丝杆阀体下料）机架装配第二次设计(F).SLDASM166.5K
20软件图标4 （丝杆阀体下料）机械手装配第二次设计(F).SLDASM402.0K
21软件图标3 （丝杆阀体下料）板4第二次设计(F).SLDPRT88.5K
22软件图标3 A管扩口(A).SLDPRT322.5K
23软件图标3 B管扩口(A).SLDPRT131.5K
24软件图标3 cq2b32500_0_body(A).sldprt85.5K
25软件图标3 cq2b32500_0_body(DANTAI)(A).sldprt98.0K
26软件图标3 cq2b32500_0_cyrod(A).sldprt52.5K
27软件图标3 cq2b32500_0_cyrod(DANTAI)(A).sldprt52.5K
28软件图标4 cq2b3250dz0_0_0(A).sldasm180.5K
29软件图标4 cq2b3250dz0_0_0(DANTAI)(A).sldasm217.0K
30软件图标4 cq2b80100dmzxc80xc80(A).sldasm252.5K
31软件图标3 cq2b80100mxc8xc80body(A).sldprt108.0K
32软件图标3 cq2b80100mxc8xc80cyrod(A).sldprt60.5K
33软件图标3 cq2_800_stopper(A).sldprt70.5K
34软件图标4 cxsm20400_0_0（单台）(A).sldasm217.5K
35软件图标3 cxsm20400_0_body（单台）(A).sldprt88.5K
36软件图标3 cxsm20400_0_rod（单台）(A).sldprt73.0K
37软件图标3 hexagon socket head cap screws gb(A).sldprt1.32M
38软件图标3 nt08cq2(A).sldprt66.5K
39软件图标3 丝杆(A).SLDPRT831.5K
40软件图标3 丝杆上料工位支撑板（单台）(A).SLDPRT612.5K
41软件图标4 丝杆上料工作台装配(A).SLDASM2.4M
42软件图标4 丝杆上料工作台装配(总台）.SLDASM2.43M
43软件图标4 丝杆上料机架装配(A).SLDASM223.0K
44软件图标4 丝杆上料系统外围机架装配(A).SLDASM305.0K
45软件图标4 丝杆上料系统装配（单台）(A).SLDASM937.0K
46软件图标4 丝杆压紧轴装配(A).SLDASM250.0K
47软件图标3 丝杆（单台）(A).SLDPRT834.5K
48软件图标3 压杆导向板(A).SLDPRT286.0K
49软件图标3 压紧轴固定套（2-1）(A).SLDPRT224.0K
50软件图标3 压紧轴（2-1）(A).SLDPRT139.5K
51软件图标3 安装底板（单台）(A).SLDPRT251.5K
52软件图标3 定位底座(单台专用）(A).SLDPRT244.0K
53软件图标3 定位板下(A).SLDPRT179.5K
54软件图标3 定位盘(A).SLDPRT212.0K
55软件图标3 导向轴(A).SLDPRT264.0K
56软件图标3 导向轴(DANTAI)(A).SLDPRT177.0K
57软件图标3 导向轴拉动连杆A(A).SLDPRT177.0K
58软件图标3 导向轴拉动连杆A(DANTAI)(A).SLDPRT227.5K
59软件图标3 导向轴拉动连杆B(A).SLDPRT188.5K
60软件图标3 导向轴拉动连杆B(DANTAI)(A).SLDPRT225.0K
61软件图标4 导向轴装配1-1(A).SLDASM256.0K
62软件图标4 导向轴装配1-1(DANTAI)(A).SLDASM258.5K
63软件图标3 导料气管（单台）(A).SLDPRT147.5K
64软件图标3 导料管固定块（单台）(A).SLDPRT205.5K
65软件图标3 带法兰直线轴承LMK20（单台）(A).SLDPRT250.5K
66软件图标4 弹簧型载具装配(A).SLDASM579.0K
67软件图标3 板1-1(A).SLDPRT172.0K
68软件图标3 板1-2(A).SLDPRT100.0K
69软件图标3 板1-3(A).SLDPRT222.0K
70软件图标3 板1-4(A).SLDPRT145.5K
71软件图标3 板1-5(A).SLDPRT158.5K
72软件图标3 板1-6(A).SLDPRT91.5K
73软件图标3 调节角板(ST)(A).SLDPRT225.5K
74软件图标3 载具A（弹簧型）(A).SLDPRT203.5K
75软件图标3 载具B（弹簧型）(A).SLDPRT262.5K
76软件图标3 载具C（弹簧型）(A).SLDPRT183.5K
77软件图标3 载具D(A).SLDPRT222.0K
78软件图标3 载具弹簧(A).SLDPRT546.0K
79软件图标3 配料块（单台）(A).SLDPRT229.5K
80软件图标3 镶块（单台）(A).SLDPRT160.5K
81软件图标4 阀体部件装配(A).SLDASM809.0K
82软件图标3 阀座(A).SLDPRT357.0K
83软件图标3 A管扩口(H).SLDPRT322.5K
84软件图标3 B管扩口(H).SLDPRT131.5K
85软件图标3 丝杆(H).SLDPRT831.5K
86软件图标3 定位板下(H).SLDPRT179.5K
87软件图标3 定位盘(H).SLDPRT212.0K
88软件图标4 阀体部件装配(H).SLDASM823.5K
89软件图标3 阀座(H).SLDPRT357.0K
90软件图标3 A管扩口(A)(B).SLDPRT322.5K
91软件图标3 B管扩口(A)(B).SLDPRT131.5K
92软件图标4 cq2b80100dmzxc80xc80(A)1(B).sldasm189.5K
93软件图标3 cq2b80100mxc8xc80body(A)1(B).sldprt101.0K
94软件图标3 cq2b80100mxc8xc80cyrod(A)1(B).sldprt54.5K
95软件图标3 cq2_800_stopper(A)1(B).sldprt63.5K
96软件图标3 hexagon socket head cap screws gb(B).sldprt1.32M
97软件图标3 nt08cq2(A)1(B).sldprt58.0K
98软件图标3 丝杆(A)(B).SLDPRT831.5K
99软件图标4 丝杆压紧轴装配(A)1(B).SLDASM266.0K
100软件图标3 主气缸定位套(B).SLDPRT165.5K
101软件图标4 准确压装工位总装配(B).SLDASM2.24M
102软件图标3 准确压装工位支撑板（A)(B).SLDPRT309.0K
103软件图标4 准确压装机架装配（A)(B).SLDASM216.0K
104软件图标3 压紧轴固定套（2-1）(A)1(B).SLDPRT206.5K
105软件图标3 压装头（准确压装工位）(A)(B).SLDPRT146.5K
106软件图标3 定位底座(单台专用）(A)(B).SLDPRT247.0K
107软件图标3 定位板下(A)(B).SLDPRT179.5K
108软件图标3 定位盘(A)(B).SLDPRT212.0K
109软件图标3 带法兰直线轴承LMK16准确压装工位(B).SLDPRT246.5K
110软件图标4 弹簧型载具装配(A)(B).SLDASM641.5K
111软件图标3 板1-1（A)(B).SLDPRT170.5K
112软件图标3 板1-2（A)(B).SLDPRT91.0K
113软件图标3 板1-3（A)(B).SLDPRT224.5K
114软件图标3 板1-4（A)(B).SLDPRT145.0K
115软件图标3 板1-5（A)(B).SLDPRT97.0K
116软件图标3 板1-6（A)(B).SLDPRT91.5K
117软件图标3 调节角板(ST)(A)(B).SLDPRT220.0K
118软件图标3 载具A（弹簧型）(A)(B).SLDPRT203.5K
119软件图标3 载具B（弹簧型）(A)(B).SLDPRT262.5K
120软件图标3 载具C（弹簧型）(A)(B).SLDPRT183.5K
121软件图标3 载具D(A)(B).SLDPRT222.0K
122软件图标3 载具弹簧(A)(B).SLDPRT546.0K
123软件图标3 返回弹簧（UR20-60)米思米(A)(B).SLDPRT1.29M
124软件图标4 阀体部件装配(A)(B).SLDASM882.0K
125软件图标3 阀座(A)(B).SLDPRT357.0K
126软件图标3 9AD_9AD-S3-30(E).sldprt427.5K
127软件图标3 9AD_plate_SAI-09446-50(E).sldprt60.0K
128软件图标4 9AD分割器(E).SLDASM777.5K
129软件图标3 GM0.2-XXDS-9AD_01,02,11(E).sldprt110.0K
130软件图标3 M8X20 SHCS(E).sldprt57.5K
131软件图标3 Photo Switch TC-1-9AD(E).sldprt138.0K
132软件图标3 Photo Switch TC-2-9AD(E).sldprt93.0K
133软件图标3 Timing Cam(E).sldprt89.0K
134软件图标4 TimingCam(E).sldasm49.5K
135软件图标4 支撑法兰盘装配(E).SLDASM196.5K
136软件图标3 法兰盘(支撑导向工装用）(E).SLDPRT253.0K
137软件图标3 法兰盘支撑轴A(E).SLDPRT260.0K
138软件图标3 法兰盘支撑轴B(E).SLDPRT245.5K
139软件图标3 转盘（E).SLDPRT223.0K
140软件图标3 急停按钮（ABB MCB-10）.7.SLDPRT268.0K
141软件图标4 丝杆阀体自动装配机总装(全局）（000）.SLDASM10.86M
142软件图标4 丝杆阀体自动装配机总装（00）.SLDASM10.67M
143软件图标3 A管扩口(C)(D).SLDPRT322.5K
144软件图标3 B管扩口(C)(D).SLDPRT131.5K
145软件图标4 cq2b5075dmzxc80xc80(C)(D).sldasm256.0K
146软件图标3 cq2b5075mxc8xc80body(C)(D).sldprt89.0K
147软件图标3 cq2b5075mxc8xc80cyrod(C)(D).sldprt55.0K
148软件图标3 cq2_500_stopper(C)(D).sldprt63.0K
149软件图标3 cxsj6200_0_body(C)(D).sldprt111.5K
150软件图标3 cxsj6200_0_rod(C)(D).sldprt56.0K
151软件图标3 cxsj6400_0_body(C-C)(D).sldprt111.5K
152软件图标3 cxsj6400_0_rod(C-C)(D).sldprt56.0K
153软件图标4 cxsjm6200_0_0(C)(D).sldasm259.5K
154软件图标4 cxsjm640m9nv0_0_0(C-C)(D).sldasm272.0K
155软件图标3 cxsj_dm9nv(C-C)(D).sldprt57.5K
156软件图标3 cxsj_m8x8(C)(D).sldprt51.5K
157软件图标3 cxsj_m8x8(C-C)(D).sldprt51.5K
158软件图标3 hexagon socket head cap screws gb(D).sldprt1.32M
159软件图标3 nt05cq2(C)(D).sldprt58.0K
160软件图标3 丝杆(C)(D).SLDPRT831.5K
161软件图标3 主气缸定位套(D).SLDPRT162.5K
162软件图标3 定位底座(单台专用）(C)(D).SLDPRT251.5K
163软件图标3 定位板下(C)(D).SLDPRT179.5K
164软件图标3 定位盘(C)(D).SLDPRT212.0K
165软件图标4 弹簧型载具装配(C)(D).SLDASM584.0K
166软件图标3 抬板气缸固定板(C)(D).SLDPRT155.0K
167软件图标3 拨插板(C)(D).SLDPRT175.0K
168软件图标3 拨插气缸固定板(C)(D).SLDPRT158.0K
169软件图标3 挤光刀(C)(D).SLDPRT155.5K
170软件图标3 挤光刀抬板(C)(D).SLDPRT285.5K
171软件图标4 挤光刀系统装配(D).SLDASM411.5K
172软件图标3 挤光工位主气缸压头(C)(D).SLDPRT172.0K
173软件图标3 挤光工位支撑板(C)(D).SLDPRT515.0K
174软件图标4 挤光机架装配（D)(D).SLDASM218.5K
175软件图标3 板1-1(C)(D).SLDPRT166.0K
176软件图标3 板1-1（D)(D).SLDPRT156.0K
177软件图标3 板1-2(C)(D).SLDPRT96.0K
178软件图标3 板1-2（D)(D).SLDPRT100.5K
179软件图标3 板1-3(C)(D).SLDPRT213.5K
180软件图标3 板1-3（D)(D).SLDPRT222.0K
181软件图标3 板1-4(C)(D).SLDPRT147.0K
182软件图标3 板1-4（D)(D).SLDPRT146.5K
183软件图标3 板1-5(C)(D).SLDPRT102.5K
184软件图标3 板1-5（D)(D).SLDPRT100.0K
185软件图标3 板1-6(C)(D).SLDPRT92.5K
186软件图标3 板1-6（D)(D).SLDPRT91.5K
187软件图标3 调节角板(ST)(C)(D).SLDPRT223.0K
188软件图标3 载具A（弹簧型）(C)(D).SLDPRT203.5K
189软件图标3 载具B（弹簧型）(C)(D).SLDPRT262.5K
190软件图标3 载具C（弹簧型）(C)(D).SLDPRT183.5K
191软件图标3 载具D(C)(D).SLDPRT222.0K
192软件图标3 载具弹簧(C)(D).SLDPRT546.0K
193软件图标4 阀体部件装配(C)(D).SLDASM881.5K
194软件图标5 阀口挤光工位总装配(D).SLDDRW4.35M
195软件图标4 阀口挤光工位机架装配(C)(D).SLDASM1.79M
196软件图标3 阀座(C)(D).SLDPRT357.0K
197软件图标3 料盒.8.SLDPRT206.5K
198软件图标4 1000x1000机架装配定型(G).SLDASM267.0K
199软件图标3 40X40X1000铝形材定型(G).SLDPRT265.0K
200软件图标3 40X40X750铝形材定型(G).SLDPRT267.5K
201软件图标3 40X40X920铝形材定型(G).SLDPRT267.5K
202软件图标3 门板定型(G).SLDPRT147.5K
203软件图标3 震动盘上料楼梯定型(G).SLDPRT145.0K
204软件图标3 面板定型(G).SLDPRT154.5K
205软件图标4 LMYZ1操作屏机箱.2.SLDASM264.0K
206软件图标3 LMYZ1触摸屏支脚.2.SLDPRT150.0K
207软件图标3 急停按钮（ABB MCB-10）.2.SLDPRT248.0K
208软件图标3 悬臂可旋转底座板.2.SLDPRT244.0K
209软件图标3 悬臂可旋转支座套.2.SLDPRT214.0K
210软件图标3 悬臂箱体连接件.2.SLDPRT161.0K
211软件图标3 悬臂顶座.2.SLDPRT304.5K
212软件图标3 施耐德ZB2-BE101C旋钮开关.2.SLDPRT230.5K
213软件图标3 电脑控制箱.2.SLDPRT342.5K
214软件图标3 hexagon socket head cap screws gb.sldprt3.2M
215软件图标4 弹簧型载具装配(J).SLDASM643.0K
216软件图标3 载具A（弹簧型）(J).SLDPRT203.5K
217软件图标3 载具B（弹簧型）(J).SLDPRT262.5K
218软件图标3 载具C（弹簧型）(J).SLDPRT183.5K
219软件图标3 载具D(J).SLDPRT222.0K
220软件图标3 载具弹簧(J).SLDPRT546.0K
221软件图标3 A管扩口(B)(C).SLDPRT322.5K
222软件图标3 B管扩口(B)(C).SLDPRT131.5K
223软件图标4 cq2b80100dmzxc80xc80(B)1(C).sldasm252.5K
224软件图标3 cq2b80100mxc8xc80body(B)1(C).sldprt101.0K
225软件图标3 cq2b80100mxc8xc80cyrod(B)1(C).sldprt54.5K
226软件图标3 cq2_800_stopper(B)1(C).sldprt63.5K
227软件图标3 hexagon socket head cap screws gb(C).sldprt1.32M
228软件图标3 nt08cq2(B)1(C).sldprt58.0K
229软件图标3 丝杆(B)(C).SLDPRT831.5K
230软件图标3 主气缸定位套B(C).SLDPRT124.5K
231软件图标3 压紧轴固定套（2-1）(B)1(C).SLDPRT187.0K
232软件图标3 定位底座(单台专用）(B)(C).SLDPRT250.0K
233软件图标3 定位板下(B)(C).SLDPRT179.5K
234软件图标3 定位盘(B)(C).SLDPRT212.0K
235软件图标3 导向轴(1-1)(B)(C).SLDPRT316.5K
236软件图标5 导向轴(C).SLDDRW312.5K
237软件图标3 带法兰直线轴承LMK16准确压装工位(C).SLDPRT246.5K
238软件图标3 弹簧(1-1)(B)(C).SLDPRT780.5K
239软件图标4 弹簧型载具装配(B)(C).SLDASM640.5K
240软件图标3 板1-1（B)(C).SLDPRT165.0K
241软件图标3 板1-2（B)(C).SLDPRT91.0K
242软件图标3 板1-3(B)(C).SLDPRT213.5K
243软件图标3 板1-4(B)(C).SLDPRT145.0K
244软件图标3 板1-5(B)(C).SLDPRT97.0K
245软件图标3 板1-6(B)(C).SLDPRT91.5K
246软件图标3 调节角板(ST)(B)(C).SLDPRT220.0K
247软件图标3 载具A（弹簧型）(B)(C).SLDPRT203.5K
248软件图标3 载具B（弹簧型）(B)(C).SLDPRT262.5K
249软件图标3 载具C（弹簧型）(B)(C).SLDPRT183.5K
250软件图标3 载具D(B)(C).SLDPRT222.0K
251软件图标3 载具弹簧(B)(C).SLDPRT546.0K
252软件图标3 返回弹簧（UR20-60)米思米(B)(C).SLDPRT1.25M
253软件图标4 铆接压紧轴装配(B)1(C).SLDASM252.0K
254软件图标4 铆接工位总装配(C).SLDASM3.03M
255软件图标5 铆接工位总装配(C).SLDDRW7.06M
256软件图标3 铆接工位支撑板(B)(C).SLDPRT290.5K
257软件图标4 铆接工位机架装配（B)(C).SLDASM215.5K
258软件图标5 铆接轴主体(A)(C).SLDDRW921.0K
259软件图标3 铆接轴主体(B)(C).SLDPRT229.0K
260软件图标3 铆接轴主体-B(B)(C).SLDPRT196.5K
261软件图标5 铆接轴主体B(C).SLDDRW392.5K
262软件图标4 铆接轴装配(B)(C).SLDASM701.0K
263软件图标5 铆接轴装配(C).SLDDRW748.5K
264软件图标4 阀体部件装配(B)(C).SLDASM882.0K
265软件图标3 阀座(B)(C).SLDPRT357.0K
266软件图标4 cq2b255s0_0_0定型K.sldasm159.5K
267软件图标3 cq2b255s0_0_body定型K.sldprt69.5K
268软件图标3 cq2b255s0_0_cyrod定型K.sldprt52.5K
269软件图标3 导轨定型K.SLDPRT117.0K
270软件图标3 导轨振动器定型K.SLDPRT117.0K
271软件图标3 底板定型K.SLDPRT390.0K
272软件图标3 震动盘定型K.SLDPRT417.0K
273软件图标4 震动盘装配定型K.SLDASM568.5K
