混流式水泵水轮机
图纸描述

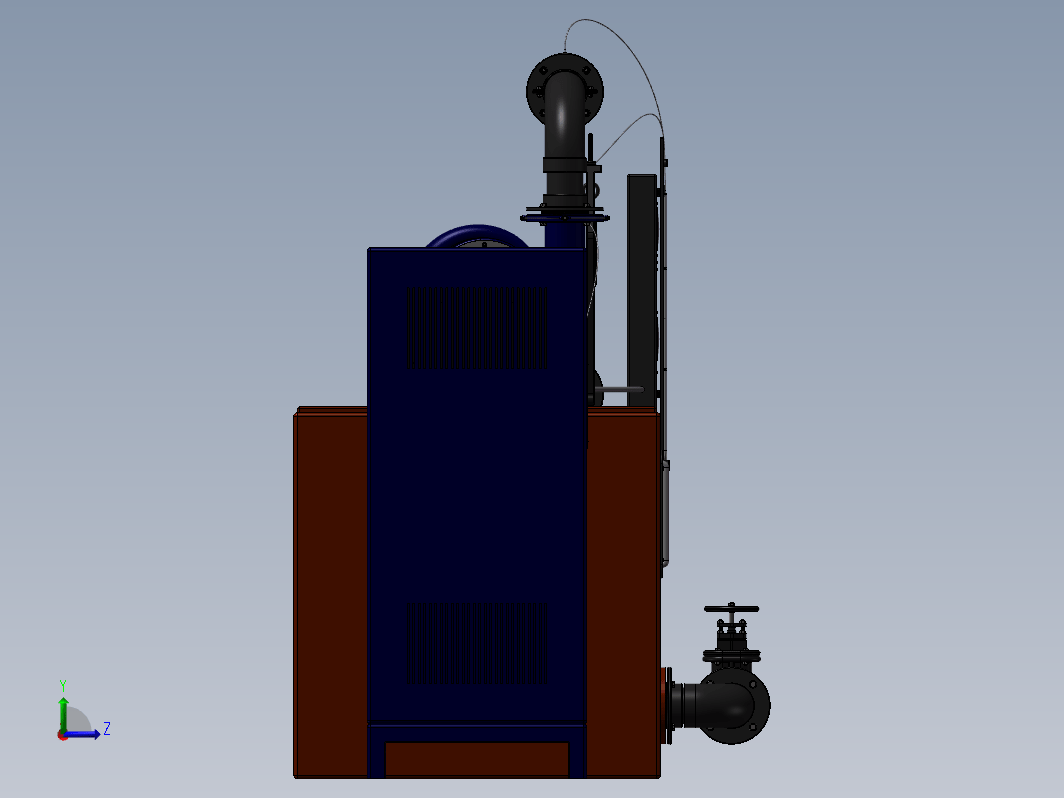

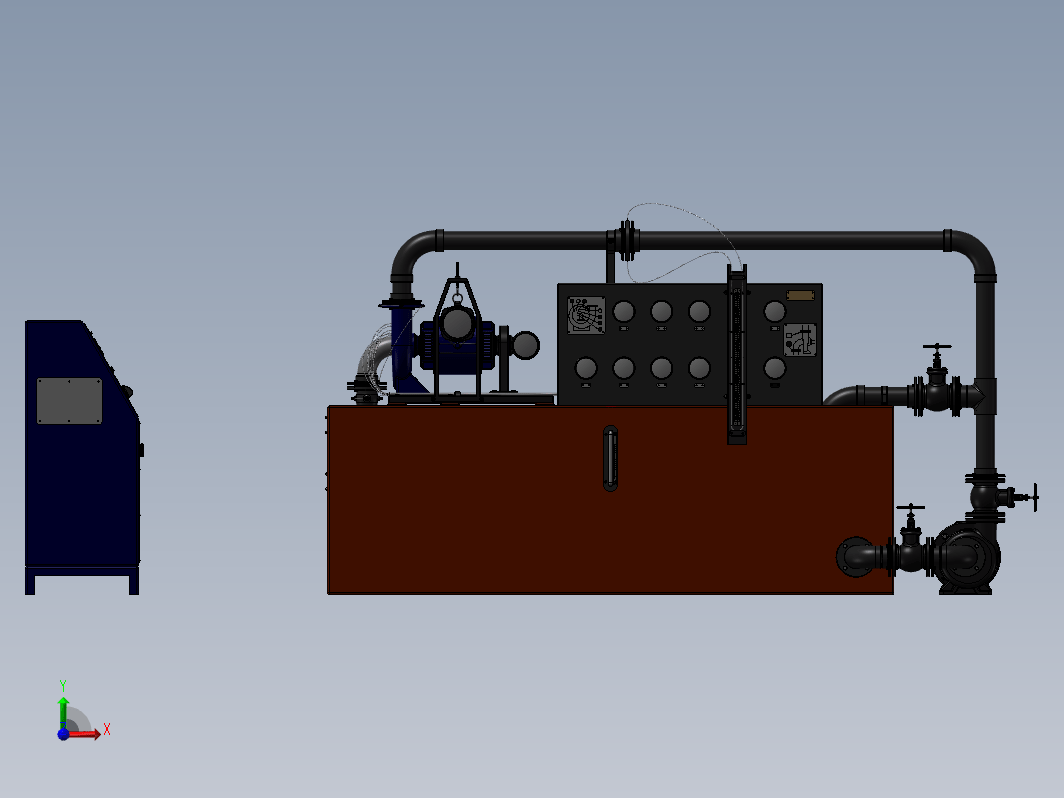

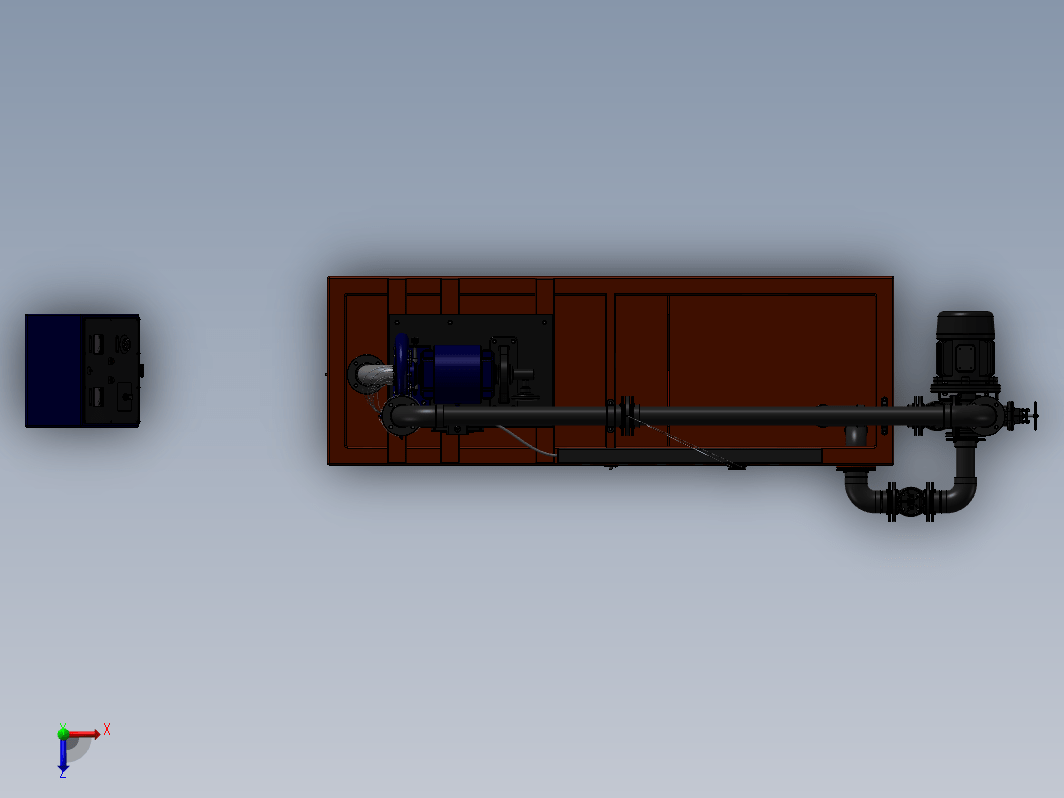

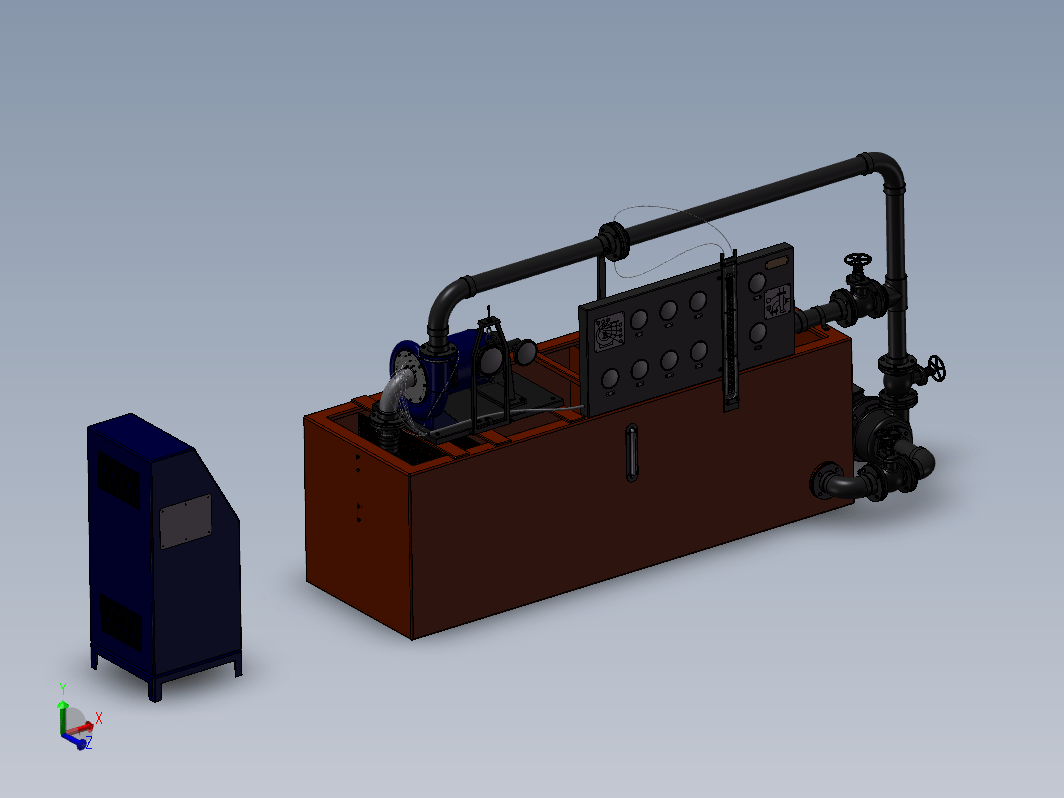

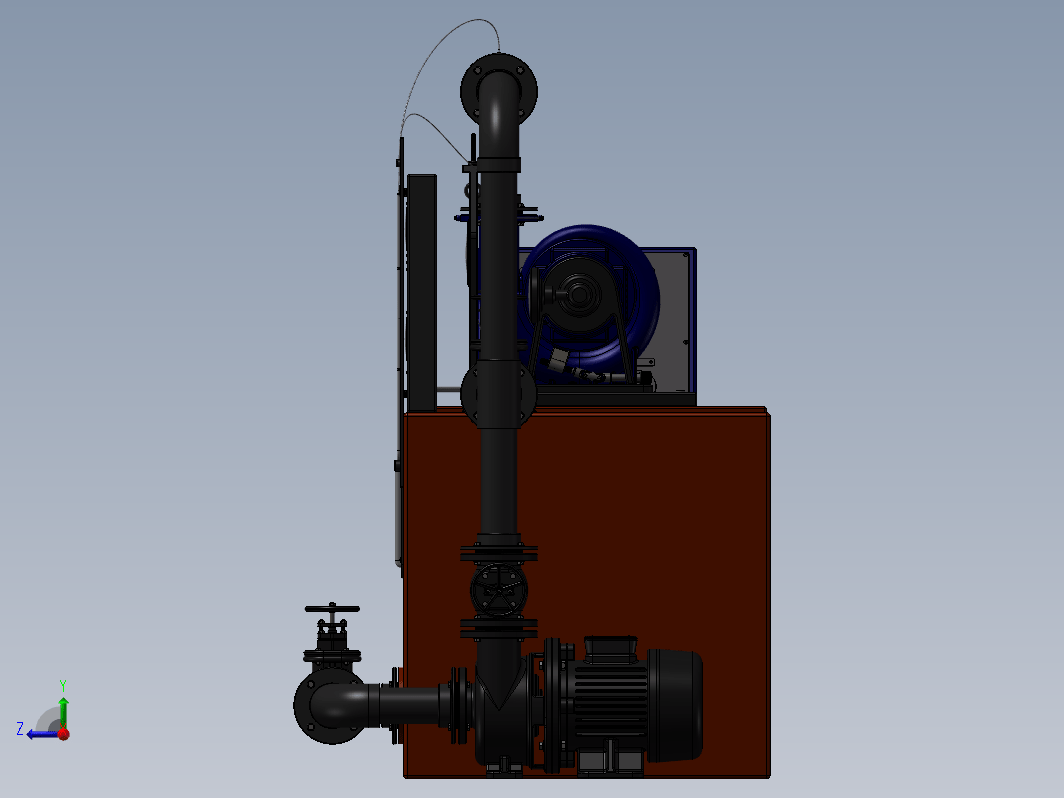

混流式水泵水轮机SW2014设计，提供SolidWorks源文件+X_T通用文档，欢迎下载。水流沿径向进入转轮，然后基本上沿轴向自转轮流出的水泵。转轮形状类似水泵,适用水头一般100～600m，超过600m水头时一般采用两只或两只以上转轮串联组成多级式。日本已试验800m水头段的单级转轮，可望提高单级转轮的适用水头。混流式水泵水轮机的结构简单，适用的水头范围广，因此是应用最多的机型。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
作者
机械小夏
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  Adjusting Plate^Assembly.sldprt | 220.5K |
| 2 | Adjusting Wheel^Assembly.sldprt | 203.5K |
| 3 |  Assembly.SLDASM | 37.47M |
| 4 |  Assembly.x_t | 82.11M |
| 5 | Base^Assembly.sldprt | 8.25M |
| 6 | Circlip^Assembly.sldprt | 54.0K |
| 7 | Control Panel^Assembly.sldprt | 1.06M |
| 8 | Fixing Plate^Assembly.sldprt | 68.5K |
| 9 | Force Guage^Assembly.sldprt | 1.77M |
| 10 | Generator Bearing^Assembly.sldprt | 577.5K |
| 11 | Globe Valve^Assembly.sldprt | 451.0K |
| 12 | hex bolt gradeab_din_ISO 4014 - M8 x 40 x 40-S.sldprt | 82.5K |
| 13 | hex bolt gradeab_din_ISO 4014 - M8 x 65 x 65-S.sldprt | 93.5K |
| 14 | hex flange bolt_din_DIN 6921 - M10 x 50 x 50-S.sldprt | 95.5K |
| 15 | hex flange bolt_din_DIN 6921 - M10 x 60 x 60-S.sldprt | 99.5K |
| 16 | hex flange bolt_din_DIN 6921 - M10 x 65 x 65-S.sldprt | 101.5K |
| 17 | hex flange bolt_din_DIN 6921 - M10 x 70 x 70-S.sldprt | 103.0K |
| 18 | hex flange bolt_din_DIN 6921 - M16 x 60 x 60-S.sldprt | 95.5K |
| 19 | hex flange bolt_din_DIN 6921 - M5 x 25 x 25-S.sldprt | 93.5K |
| 20 | hex flange bolt_din_DIN 6921 - M8 x 20 x 20-S.sldprt | 83.5K |
| 21 | hex flange nut_din_Hexagon Flange Nut DIN 6923 - M10 - S.sldprt | 80.0K |
| 22 | hex flange nut_din_Hexagon Flange Nut DIN 6923 - M16 - S.sldprt | 82.5K |
| 23 | hex flange nut_din_Hexagon Flange Nut DIN 6923 - M8 - S.sldprt | 79.0K |
| 24 | hex nut style 1 gradeab_din_Hexagon Nut ISO 4032 - M8 - W - S.sldprt | 66.0K |
| 25 | Manometer^Assembly.sldprt | 13.7M |
| 26 | pan head cross collar screw_din_DIN 967 - M3 x 12 - Z --- 11S.sldprt | 79.5K |
| 27 | pan head cross collar screw_din_DIN 967 - M3 x 20 - Z --- 19S.sldprt | 88.5K |
| 28 | pan head cross collar screw_din_DIN 967 - M3 x 6 - Z --- 5S.sldprt | 72.0K |
| 29 | pan head cross collar screw_din_DIN 967 - M5 x 10 - Z --- 8.4S.sldprt | 73.0K |
| 30 | pan head cross recess screw_din_ISO 7045 - M2 x 6 - Z --- 6S.sldprt | 78.0K |
| 31 | pan head cross recess screw_din_ISO 7045 - M6 x 12 - Z --- 12S.sldprt | 72.5K |
| 32 | pan head cross recess screw_din_ISO 7045 - M6 x 16 - Z --- 16S.sldprt | 75.0K |
| 33 | pan head cross recess screw_din_ISO 7045 - M6 x 20 - Z --- 20S.sldprt | 77.0K |
| 34 | pan head cross recess screw_din_ISO 7045 - M6 x 8 - Z --- 8S.sldprt | 70.0K |
| 35 | Pressure Routes^Assembly.sldprt | 507.5K |
| 36 | Pump^Assembly.sldprt | 1.61M |
| 37 | socket head cap screw_din_DIN 912 M10 x 35 --- 35S.sldprt | 75.5K |
| 38 | socket head cap screw_din_DIN 912 M10 x 40 --- 40S.sldprt | 77.5K |
| 39 | socket head cap screw_din_DIN 912 M10 x 50 --- 50S.sldprt | 81.5K |
| 40 | socket head cap screw_din_DIN 912 M16 x 35 --- 35S.sldprt | 72.0K |
| 41 | socket head cap screw_din_DIN 912 M16 x 45 --- 45S.sldprt | 75.0K |
| 42 | socket head cap screw_din_DIN 912 M16 x 50 --- 50S.sldprt | 76.0K |
| 43 | socket head cap screw_din_DIN 912 M4 x 20 --- 20S.sldprt | 78.0K |
| 44 | socket head cap screw_din_DIN 912 M6 x 20 --- 20S.sldprt | 72.5K |
| 45 | socket head cap screw_din_DIN 912 M8 x 16 --- 16S.sldprt | 69.0K |
| 46 | Turbine^Assembly.sldprt | 3.37M |
| 47 | U-Joint Cross^Assembly.sldprt | 72.5K |
| 48 | U-Joint Intermediate Shaft^Assembly.sldprt | 157.5K |
| 49 | U-Joint Shaft A^Assembly.sldprt | 115.5K |
| 50 | U-Joint Shaft B^Assembly.sldprt | 132.5K |
| 51 | Vane^Assembly.sldprt | 76.0K |
