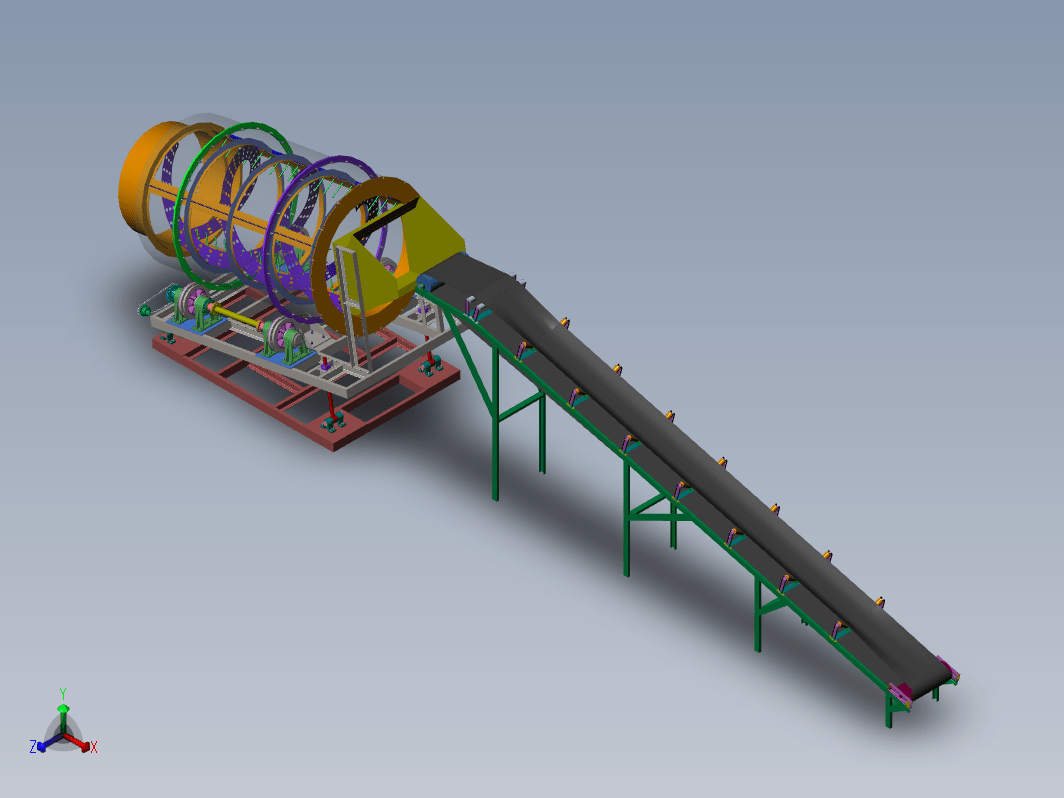

秸秆滚筒筛装配体模型，适用于粉碎前的秸秆破捆、去土、去石块。本模型中包含所有零部件及部件装配体，做过模拟及干涉检查，目前已用于生产，效果很好。包含所有标准件参数等。

秸秆滚筒筛
首页>图纸库>机械设备>输送/提升设备2024-06-23报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
1
76
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
秸秆滚筒筛装配体模型，适用于粉碎前的秸秆破捆、去土、去石块。本模型中包含所有零部件及部件装配体，做过模拟及干涉检查，目前已用于生产，效果很好。包含所有标准件参数等。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：671435
文件大小：69.85M
所需金币：30
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、slddrw、STEP、dwg
软件版本：Solidworks 2015
作者
秋水
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 800输送带.sldprt290.0K
2软件图标3 GB858-1988圆螺母用止动垫圈100×2(Q215).SLDPRT103.08K
3软件图标3 GB858-1988圆螺母用止动垫圈110×2(Q215).SLDPRT102.94K
4软件图标3 GB894．2-86轴用弹性挡圈B型70(65Mn).SLDPRT172.5K
5软件图标3 GB／T10708．3-1989A型橡胶防尘密封圈FA100×115×9．5(WI7443).SLDPRT176.0K
6软件图标3 GB／T10708．3-1989A型橡胶防尘密封圈FA110×125×9．5(WI7443).SLDPRT88.41K
7软件图标3 GB／T1096-2003普通平键C型25×120(45).SLDPRT207.0K
8软件图标3 GB／T276-94深沟球轴承6320(GCr4)100-215-47.SLDPRT851.0K
9软件图标3 GB／T276-94深沟球轴承6414(GCr4).SLDPRT836.5K
10软件图标3 GB／T297-94圆锥滚子轴承30320(GCr15)100-215-47.SLDPRT238.57K
11软件图标3 GB／T301-1995推力球轴承51230(GCr4).SLDPRT658.0K
12软件图标3 GB／T5780-2000六角头螺栓C级M8×40(3．6级).SLDPRT368.5K
13软件图标3 GB／T5782-2000六角头螺栓A级和B级M12×50(5．6级).SLDPRT155.96K
14软件图标3 GB／T5782-2000六角头螺栓A级和B级M20×55(5．6级).SLDPRT174.56K
15软件图标3 GB／T5783-2000六角头螺栓全螺纹(M22)×50(5．6级).SLDPRT410.0K
16软件图标3 GB／T7810-1995带立式座轴承UCP210(成品).SLDPRT761.0K
17软件图标3 GB／T812-1988圆螺母M100×2(45钢).SLDPRT109.62K
18软件图标3 GB／T812-1988圆螺母M110×2(45钢).SLDPRT123.33K
19软件图标3 GB／T91-2000开口销A型10×100(Q215).SLDPRT212.5K
20软件图标3 GB／T93-1987标准型弹性垫圈(装配)12×3．1(65Mn).SLDPRT94.84K
21软件图标3 GB／T93-1987标准型弹性垫圈(装配)20×5(65Mn).SLDPRT88.59K
22软件图标3 GB／T95-2002平垫圈C级12×2．5(钢).SLDPRT62.84K
23软件图标4 M10X40螺栓装配体.SLDASM101.72K
24软件图标4 M10螺母装配体.SLDASM79.07K
25软件图标4 M12X50螺栓装配体.SLDASM227.5K
26软件图标4 M12x50装配体.SLDASM106.06K
27软件图标4 M12螺母装配体.SLDASM197.0K
28软件图标4 M20X70装配体.SLDASM88.79K
29软件图标4 M20X90装配体.SLDASM131.63K
30软件图标4 M20X螺母装配体.SLDASM106.61K
31软件图标4 M22X8螺栓5装配体.SLDASM248.0K
32软件图标4 M22螺母装配体.SLDASM206.0K
33软件图标4 M24X90螺栓装配体.SLDASM233.5K
34软件图标4 M8X16装配体.SLDASM240.5K
35软件图标5 YCL关联设计装配体.SLDDRW798.5K
36软件图标4 ~$传动轴装配体.SLDASM0.01K
37软件图标3 主动链轮.SLDPRT1.29M
38软件图标28 主动链轮_技术参数.txt0.83K
39软件图标3 从动链轮.SLDPRT1.5M
40软件图标28 从动链轮_技术参数.txt0.85K
41软件图标3 传动轮.SLDPRT217.65K
42软件图标3 传动轮套.sldprt142.72K
43软件图标4 传动轮装配01.SLDASM251.17K
44软件图标4 传动轮装配02.SLDASM256.09K
45软件图标4 传动轮装配体.SLDASM244.13K
46软件图标3 传动轮轴 01.SLDPRT446.5K
47软件图标3 传动轮轴 02.SLDPRT455.0K
48软件图标3 传动轮轴.SLDPRT225.79K
49软件图标4 传动轴装配体.SLDASM256.5K
50软件图标3 内链节.SLDPRT256.5K
51软件图标3 动力棍.sldprt217.5K
52软件图标5 固定底座.SLDDRW377.5K
53软件图标3 固定底座.SLDPRT976.5K
54软件图标4 固定座装配体.SLDASM627.5K
55软件图标5 固定座装配体.SLDDRW667.0K
56软件图标5 固定座装配体.SLDDRW859.0K
57软件图标5 底座装配体.SLDDRW740.0K
58软件图标26 材料明细表.xls34.0K
59软件图标5 秸秆滚筒筛总装配体.SLDDRW6.85M
60软件图标5 轴承座传动轮调试用装配体.SLDDRW1.77M
61软件图标3 外筒.SLDPRT1.2M
62软件图标3 外链节.SLDPRT161.5K
63软件图标3 尾棍.sldprt218.5K
64软件图标3 底座.SLDPRT1.59M
65软件图标4 底座装配体.SLDASM465.5K
66软件图标5 底座装配体.SLDDRW414.5K
67软件图标3 托架.SLDPRT531.5K
68软件图标3 托辊B.sldprt126.0K
69软件图标4 支撑座调试装配体.SLDASM1.25M
70软件图标4 支撑座调试装配体01.SLDASM275.0K
71软件图标3 支撑轴承座.SLDPRT596.5K
72软件图标4 支撑轴承座装配体.SLDASM837.5K
73软件图标4 支撑轴承座调试装配体.SLDASM709.0K
74软件图标3 无孔端盖.sldprt216.0K
75软件图标3 有孔端盖01.sldprt94.19K
76软件图标3 有孔端盖02.sldprt291.5K
77软件图标3 滑动架.sldprt144.03K
78软件图标4 滚筒筛装配体.SLDASM4.14M
79软件图标9 滚筒筛装配体.STEP31.23M
80软件图标26 滚筒筛转速计算.xls10.5K
81软件图标4 滚筒装配体.SLDASM1.27M
82软件图标3 磁力棍.sldprt224.5K
83软件图标3 磁选中间架.sldprt1.22M
84软件图标4 秸秆滚筒筛总装配体.SLDASM4.08M
85软件图标3 空心连接轴.sldprt260.0K
86软件图标3 筛网固定架.SLDPRT3.56M
87软件图标3 筛网固定架01.SLDPRT775.0K
88软件图标4 筛网装配体1.SLDASM1.08M
89软件图标3 联轴器01.sldprt250.0K
90软件图标3 调节丝杠.SLDPRT168.5K
91软件图标3 调节丝母.SLDPRT179.5K
92软件图标3 轴.sldprt114.5K
93软件图标3 轴承压盖.sldprt196.0K
94软件图标3 轴承压盖无孔.sldprt172.5K
95软件图标5 轴承座.SLDDRW418.5K
96软件图标3 轴承座.SLDPRT262.85K
97软件图标4 轴承座传动轮调试用装配体 01.SLDASM941.0K
98软件图标4 轴承座传动轮调试用装配体 02.SLDASM744.0K
99软件图标4 轴承座传动轮调试用装配体.SLDASM1.29M
100软件图标5 轴承座传动轮调试用装配体.SLDDRW1.91M
101软件图标4 轴承座装配体.SLDASM278.37K
102软件图标4 轴承座装配体1.SLDASM368.66K
103软件图标4 轴承座装配体2.SLDASM273.5K
104软件图标3 轴承挡圈.sldprt133.0K
105软件图标3 辊轮A.sldprt195.5K
106软件图标4 辊轮及支架装配体.SLDASM252.5K
107软件图标4 辊轮及支架装配体B.SLDASM351.0K
108软件图标3 辊轮架A.SLDPRT575.5K
109软件图标3 辊轮架B.SLDPRT367.0K
110软件图标3 进料口漏斗.SLDPRT210.0K
111软件图标3 钢圈 01.sldprt224.5K
112软件图标3 钢圈.sldprt187.5K
113软件图标5 铰链座01.SLDDRW426.5K
114软件图标3 铰链座01.SLDPRT297.0K
115软件图标3 铰链轴01.sldprt170.5K
116软件图标3 铰链轴02.sldprt163.0K
117软件图标3 链条.SLDPRT2.13M
118软件图标4 链节.SLDASM319.0K
119软件图标3 镜向滑动架.sldprt133.0K
120软件图标3 防尘压盖.sldprt159.5K
121软件图标3 防尘密封圈压盖01.sldprt75.96K
122软件图标14 除铁、除尘、除石块.DWG2.28M
123软件图标4 除铁、除尘、除石块.SLDASM4.93M
124软件图标5 除铁、除尘、除石块.SLDDRW5.26M
125软件图标28 除铁、除尘、除石块11.bak2.28M
126软件图标14 除铁、除尘、除石块11.DWG1.76M
127软件图标5 除铁、除尘、除石块11.SLDDRW1.73M
128软件图标3 零件16.sldprt70.0K
129软件图标3 零件3.sldprt1.59M
130软件图标3 骨架油封100-130-16.SLDPRT61.12K
131软件图标3 骨架油封110-140-12.SLDPRT59.79K
132软件图标28 骨架油封规格表.doc146.0K
