异型钢筋笼自动排焊机，其主要由机架，经线导向机构，纵向焊接机构，送料机构，横向焊接机构，经线牵引机构，导轨，纬线推正机构和传动机构所构成。经线导向机构固定于机架前端，向焊接机构固定于机架且位于经线导向机构正上方，送料机构位于纵向焊接机构后方并固定于机架后端，横向焊接机构位于机架侧方，经线牵引机构布置于导轨上，纬线推正机构位于经线导向机构一侧并固定于机架内一侧。
异型钢筋笼自动排焊机

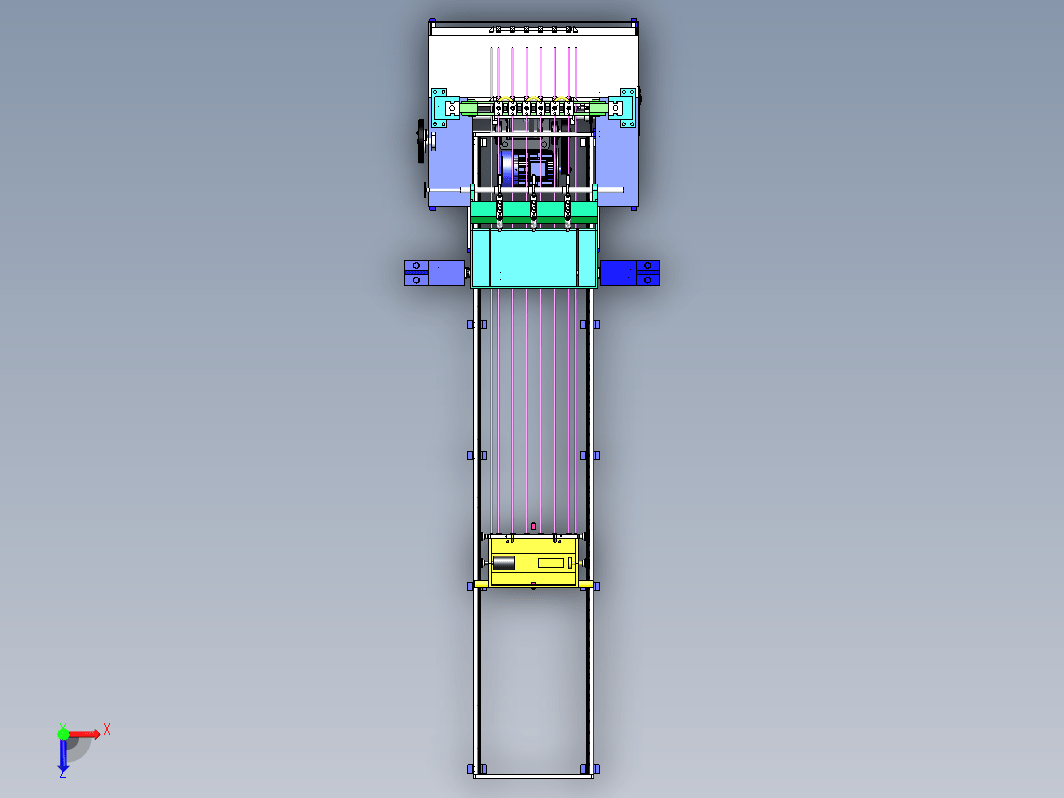

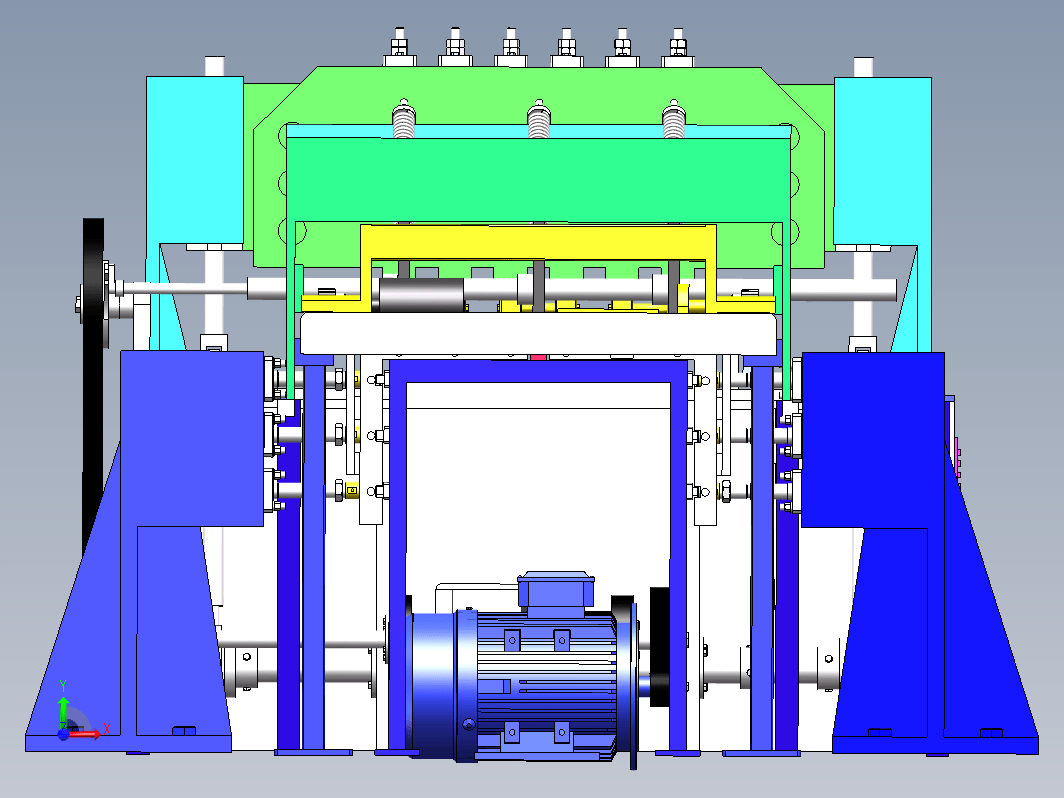

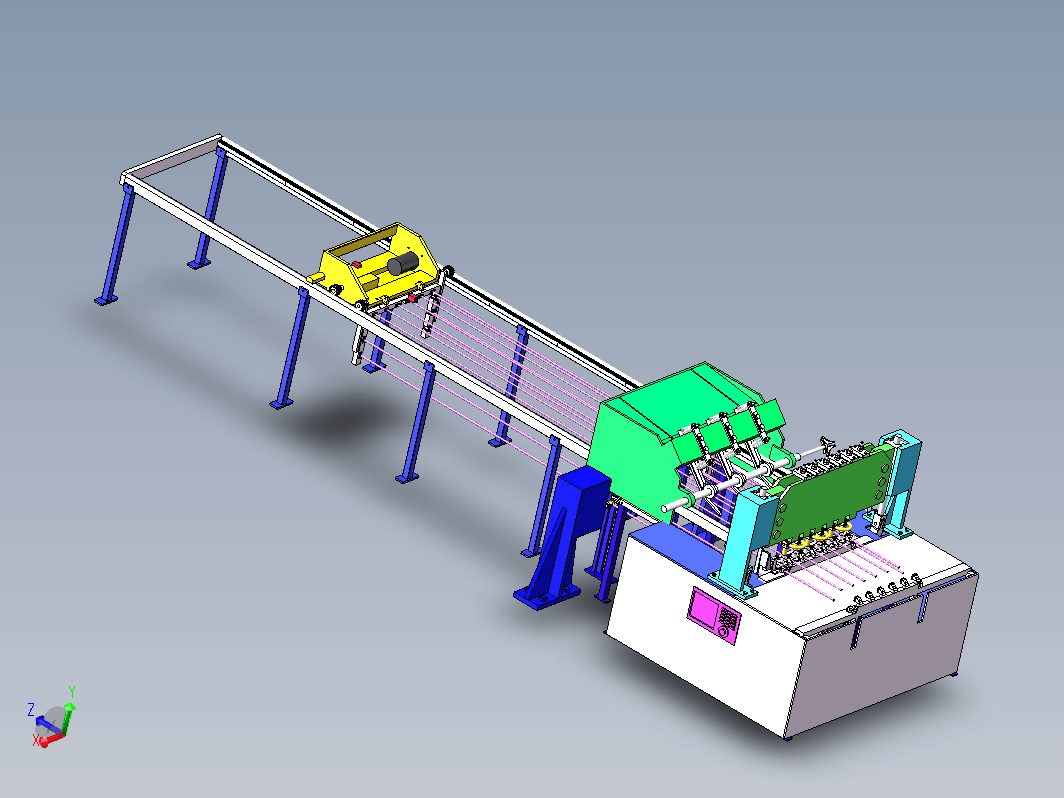

图纸描述
异型钢筋笼自动排焊机，其主要由机架，经线导向机构，纵向焊接机构，送料机构，横向焊接机构，经线牵引机构，导轨，纬线推正机构和传动机构所构成。经线导向机构固定于机架前端，向焊接机构固定于机架且位于经线导向机构正上方，送料机构位于纵向焊接机构后方并固定于机架后端，横向焊接机构位于机架侧方，经线牵引机构布置于导轨上，纬线推正机构位于经线导向机构一侧并固定于机架内一侧。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
可否轻轻讲我知
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  主电机.SLDPRT | 40.97M |
| 2 | GB／T 292-2007[锁口外圈型角接触球轴承[70000AC]7007 AC].sldprt | 606.69K |
| 3 | 一号大带轮D315.SLDPRT | 62.29K |
| 4 | 一号大带轮D315的轴.SLDPRT | 82.12K |
| 5 | 一号大带轮D315的轴的支撑.SLDPRT | 59.43K |
| 6 | 主轴齿轮（大）.SLDPRT | 784.97K |
| 7 | 主轴齿轮（小）.SLDPRT | 287.69K |
| 8 | GB／T 283-2007[圆柱滚子轴承[N]N 2206 E].sldprt | 216.48K |
| 9 | 曲柄大件.SLDPRT | 69.56K |
| 10 | 曲柄的轴承盖.SLDPRT | 127.29K |
| 11 | 滑块.SLDPRT | 97.58K |
| 12 |  装配体2.SLDASM | 165.68K |
| 13 | 连杆.SLDPRT | 70.29K |
| 14 | 偏心轮.SLDPRT | 127.92K |
| 15 | 减速器.SLDPRT | 57.58K |
| 16 | 减速箱部分.SLDASM | 707.95K |
| 17 | 曲柄主轴.SLDPRT | 73.54K |
| 18 | 槽轮从动轮.SLDPRT | 94.15K |
| 19 | 槽轮大带轮的支撑.SLDPRT | 74.08K |
| 20 | 槽轮机构主动轮.SLDPRT | 98.36K |
| 21 | 槽轮机构的大带轮.SLDPRT | 61.67K |
| 22 | 槽轮机构的小带轮.SLDPRT | 64.57K |
| 23 | 滑块槽.SLDPRT | 142.17K |
| 24 | 轴承端盖.SLDPRT | 145.5K |
| 25 | 轴承端盖（小）.SLDPRT | 138.97K |
| 26 | 靠近电机的小带轮.SLDPRT | 75.7K |
| 27 | 齿轮传动外壳.SLDPRT | 144.02K |
| 28 | 小带轮挡板.SLDPRT | 75.69K |
| 29 | 带轮挡板.SLDPRT | 74.43K |
| 30 | 异型钢筋笼自动排焊机.SLDASM | 4.92M |
| 31 | ~$拉拽机构承力板.SLDPRT | 0.01K |
| 32 | 凸肩型直齿轮-3.0模 GEBS3.0_GEBS3.0-18-B30-H8.sldprt | 884.78K |
| 33 | 凸肩型直齿轮-3.0模 改2.SLDPRT | 926.53K |
| 34 | 凸肩型直齿轮-3.0模 改3.SLDPRT | 979.24K |
| 35 | 凸肩型直齿轮-3.0模 （加大内径）.SLDPRT | 933.78K |
| 36 | 拉拽机构.SLDASM | 338.99K |
| 37 | 拉拽机构1.SLDASM | 911.25K |
| 38 | 拉拽机构承力板.SLDPRT | 88.37K |
| 39 | 拉拽机构电机承板.SLDPRT | 221.18K |
| 40 | 拉拽电磁铁框架.SLDPRT | 240.99K |
| 41 | 通电磁铁.SLDPRT | 104.77K |
| 42 | 通电磁铁2.SLDPRT | 282.07K |
| 43 | 键.SLDPRT | 61.16K |
| 44 | 控制面板.SLDASM | 145.6K |
| 45 | 推杆.SLDPRT | 358.17K |
| 46 | 推杆滑槽.SLDPRT | 71.71K |
| 47 | HI_CKC01-D38-NA-001.sldprt | 27.37K |
| 48 | HI_CKC01-D38-NA-002.sldprt | 34.36K |
| 49 | 推正机构滚轮零件1.SLDPRT | 130.32K |
| 50 | 推正机构滚轮零件2.SLDPRT | 93.47K |
| 51 | 推正机构的滑槽.SLDPRT | 125.12K |
| 52 | 装配体（推正机构导轮）.SLDASM | 76.01K |
| 53 | 装配体（推正机构）.SLDASM | 125.57K |
| 54 | 推正机构—凸轮.SLDPRT | 147.44K |
| 55 | 显示板.SLDPRT | 145.03K |
| 56 | 未完成的机架.SLDPRT | 57.79K |
| 57 | GB／T 5780-2016[六角头螺栓 C级M8×45].sldprt | 97.55K |
| 58 | GB／T 5780-2016[六角头螺栓 C级M8×55].sldprt | 92.28K |
| 59 | HOD-右活塞杆_50.sldprt | 36.85K |
| 60 | HOD-活塞杆_50.sldprt | 67.0K |
| 61 | HOD_50.sldprt | 394.51K |
| 62 | ~$活塞2.SLDPRT | 0.01K |
| 63 | ~$活塞棍2.SLDPRT | 0.01K |
| 64 | 两侧液压行程开关.SLDPRT | 304.96K |
| 65 | 两侧焊接电极.SLDPRT | 134.12K |
| 66 | 两侧焊极固定架.SLDPRT | 136.76K |
| 67 | 两侧的焊极.SLDPRT | 100.21K |
| 68 | 外围横梁.SLDPRT | 50.48K |
| 69 | 机架右支撑板.SLDPRT | 83.73K |
| 70 | 机架右支撑板（用于前端导向机构）.SLDPRT | 84.84K |
| 71 | 机架支撑板的加强筋.SLDPRT | 60.08K |
| 72 | 机架横梁.SLDPRT | 86.21K |
| 73 | 机架横梁沿生梁.SLDPRT | 71.52K |
| 74 | 机架横梁的加强筋.SLDPRT | 76.03K |
| 75 | 机架横梁的加强筋（左）.SLDPRT | 75.2K |
| 76 | 上侧后方板筋.SLDPRT | 73.52K |
| 77 | 上侧板筋.SLDPRT | 59.63K |
| 78 | 前板筋.SLDPRT | 66.08K |
| 79 | 右侧板筋.SLDPRT | 63.01K |
| 80 | 右侧板筋（用于安装控制面板）.SLDPRT | 65.7K |
| 81 | 活塞2.SLDPRT | 1.37M |
| 82 | 活塞棍2.SLDPRT | 135.14K |
| 83 | 液压缸.SLDASM | 184.93K |
| 84 | 液压缸固定件.SLDPRT | 183.7K |
| 85 | 焊极下.SLDPRT | 93.35K |
| 86 | 纬筋.SLDPRT | 77.37K |
| 87 | 装配体（排焊机架）.SLDASM | 148.21K |
| 88 | 送料箱.SLDPRT | 221.72K |
| 89 | 限位板.SLDPRT | 63.1K |
| 90 | VNU21-2.5-500-GA.SLDPRT | 171.04K |
| 91 | 导轨.SLDPRT | 79.38K |
| 92 | 齿条.SLDPRT | 180.79K |
| 93 | 齿条导轨支撑.SLDPRT | 81.9K |
| 94 | 齿条导轨支撑（用于前端）.SLDPRT | 83.01K |
| 95 | 齿条导轨机构.SLDASM | 104.7K |
| 96 | 焊极.SLDPRT | 159.01K |
| 97 | 焊枪机架.SLDPRT | 254.98K |
| 98 | GB／T 18230.4-2000[栓接结构用大六角螺母B级，10级M16].sldprt | 86.92K |
| 99 | GB／T 5780-2016[六角头螺栓 C级M8×60].sldprt | 85.37K |
| 100 | 焊枪.SLDPRT | 330.24K |
| 101 | 焊枪固定件.SLDPRT | 75.2K |
| 102 | 电机.SLDPRT | 83.47K |
| 103 | 经线的导向装置33.SLDPRT | 487.23K |
| 104 | 经线的导向装置33（加长用于前端导向机构）.SLDPRT | 480.85K |
| 105 | GB／T 5780-2016[六角头螺栓 C级M16×65].sldprt | 103.82K |
| 106 | GB／T 6171-2016[1型六角螺母 细牙 A级和B级M12×1.5].sldprt | 93.13K |
| 107 | GB／T 6177.2-2000[六角法兰面螺母 细牙M12×1.25].sldprt | 101.57K |
| 108 | 中载荷弹簧DSWM_DSWM-20-50.sldprt | 630.76K |
| 109 | 纬线直径控制压板.SLDPRT | 618.45K |
| 110 | 送料箱的纬线导向机构.SLDPRT | 113.42K |
| 111 | 送料箱的转动轴.SLDPRT | 70.42K |
| 112 | 送料轮.SLDPRT | 156.99K |
| 113 | 装配体（送料箱）.SLDASM | 700.62K |
| 114 | 钢筋的经线.SLDPRT | 152.56K |
