冲床下料机
图纸描述

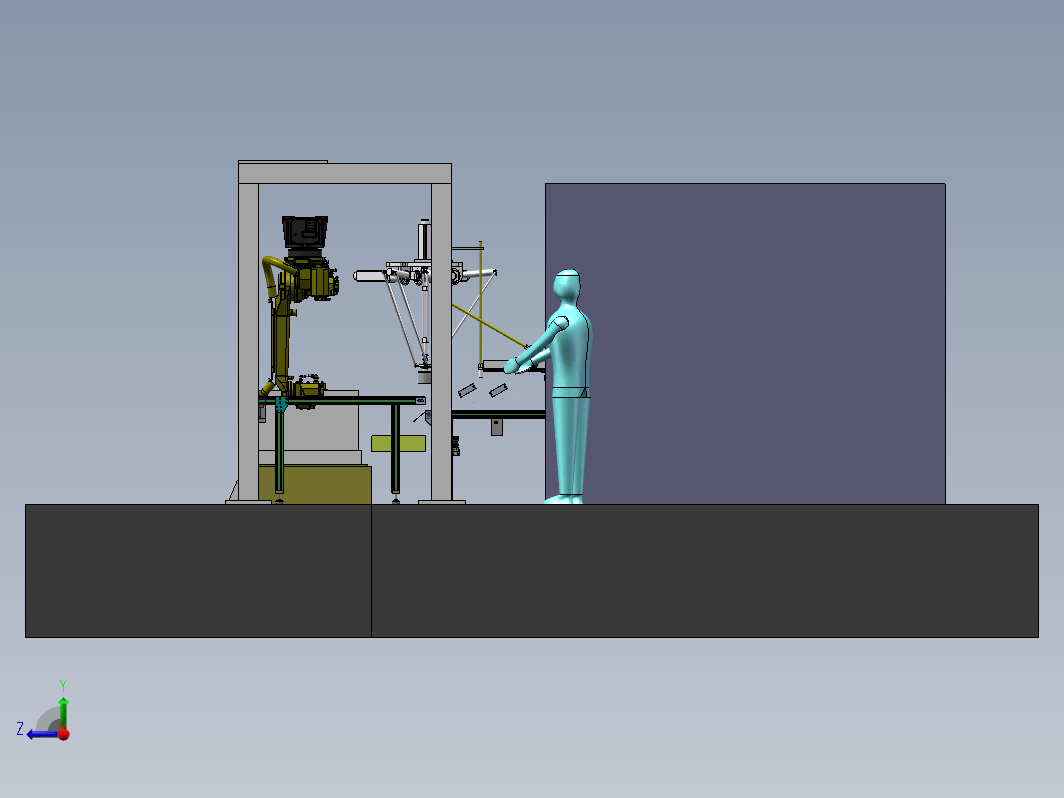

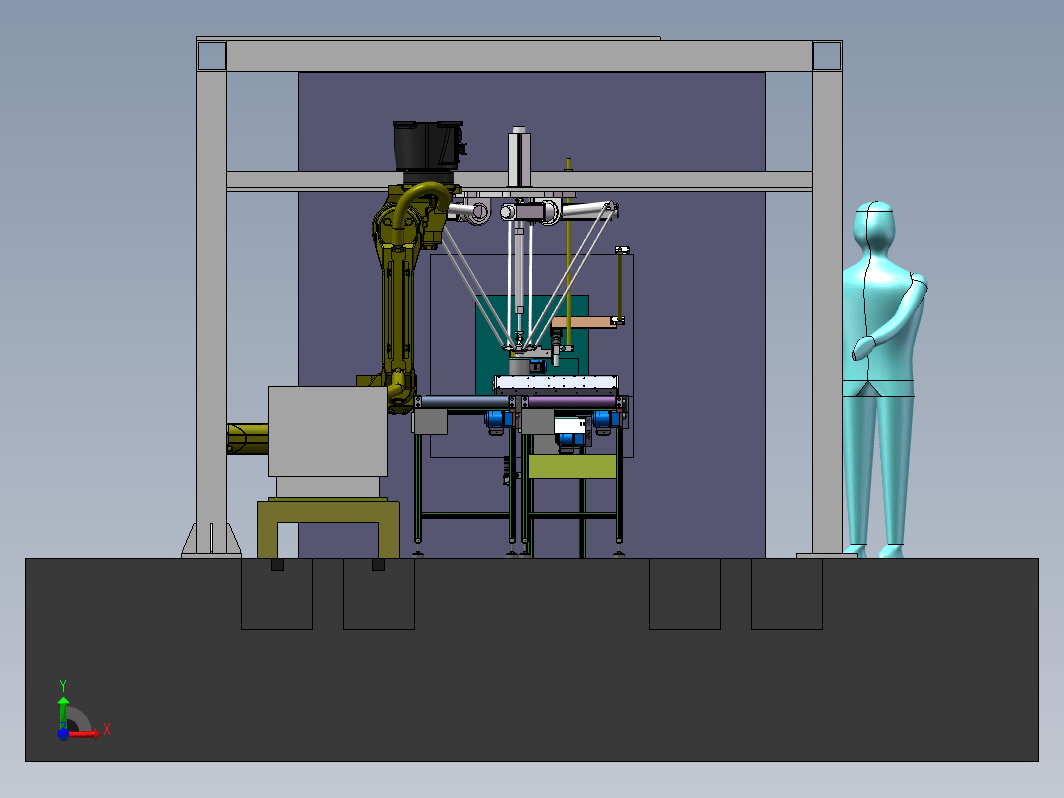

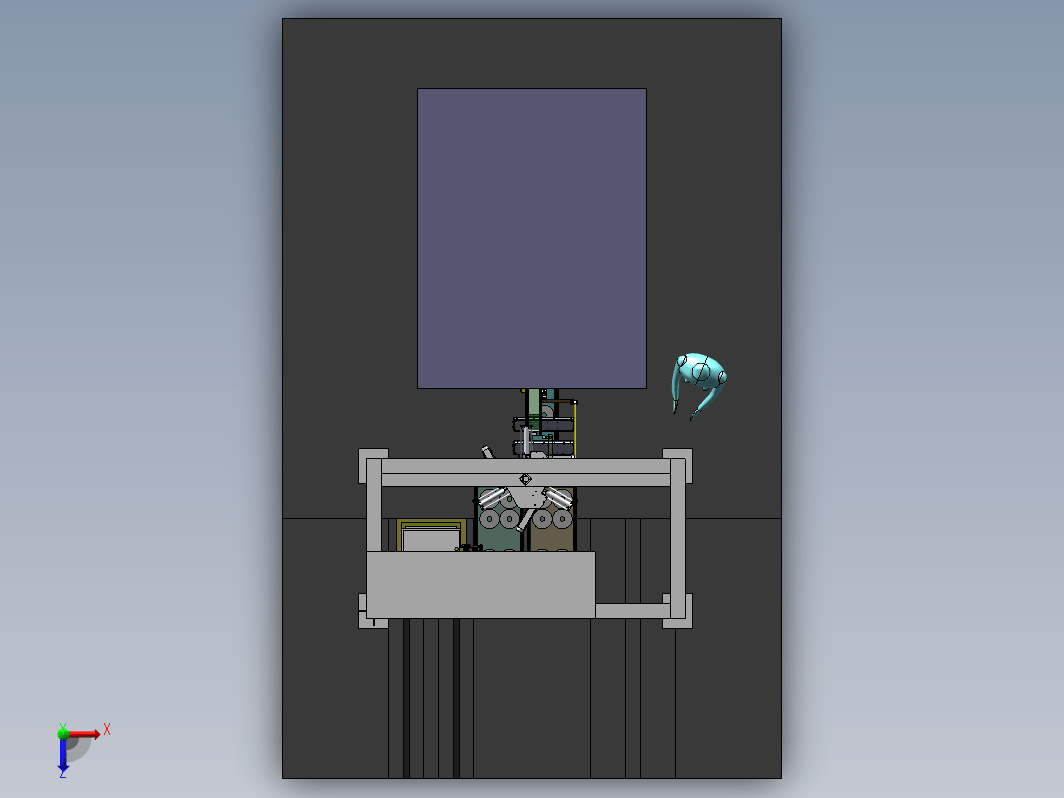

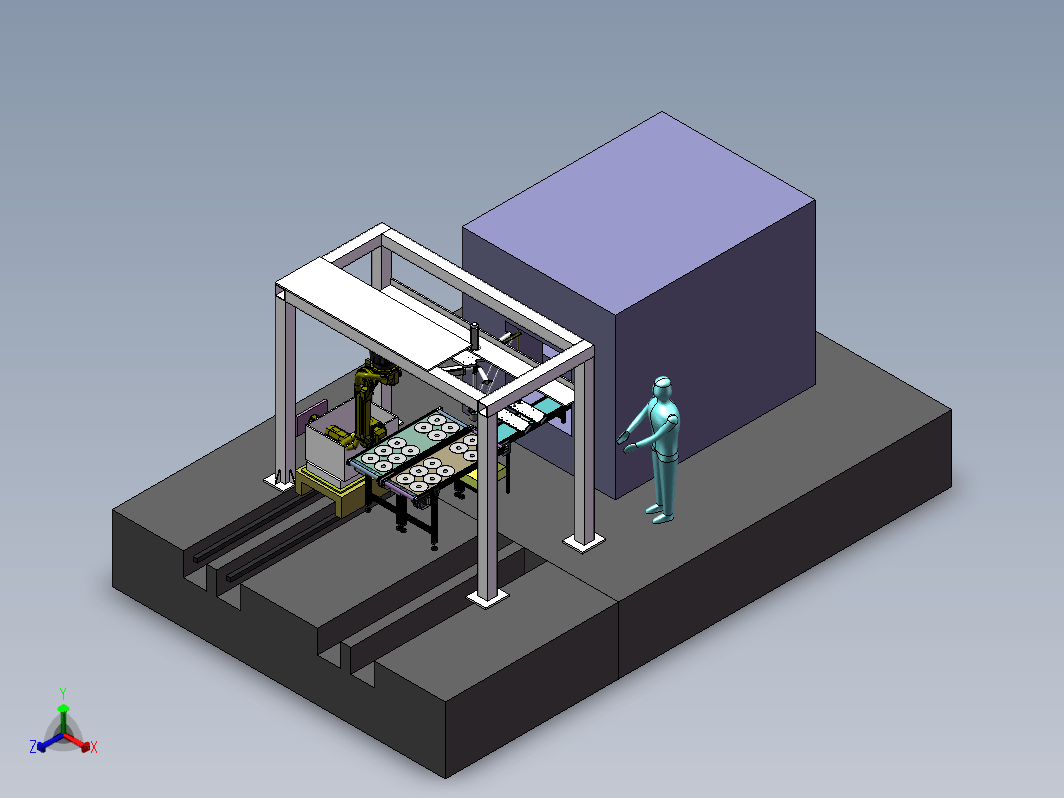

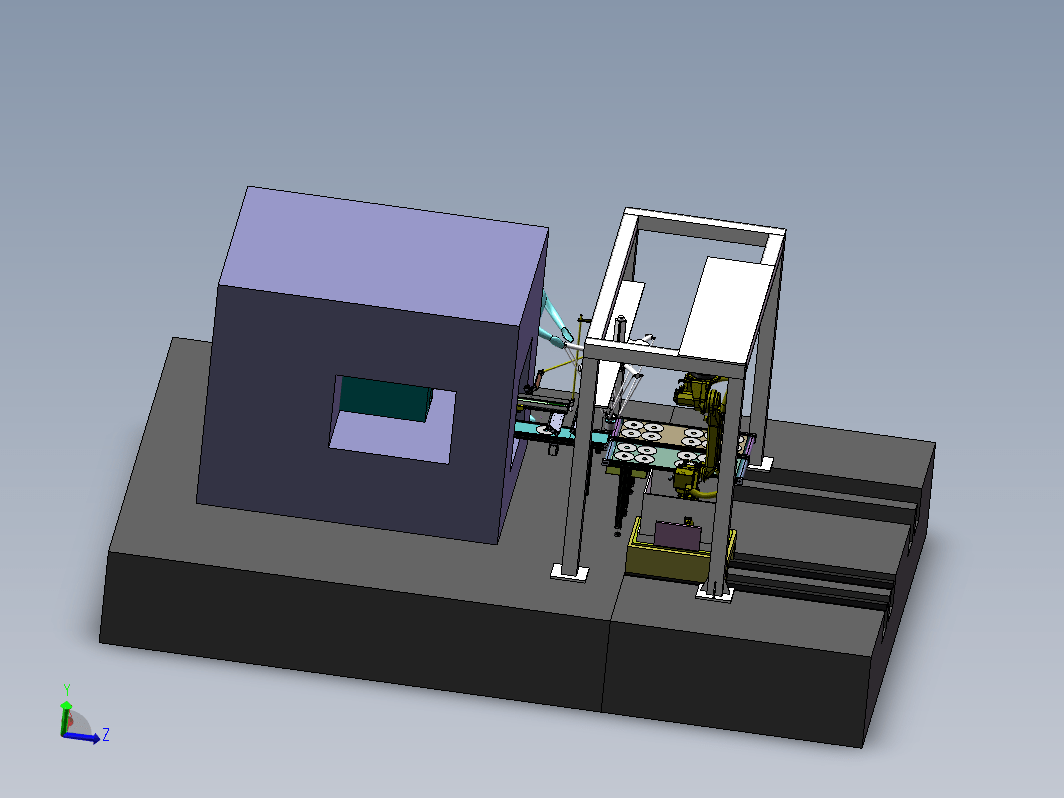

冲床下料机，设备整体流程：1、冲压产品自动流到出料皮带线（出料皮带线可根据产品不同，伸缩调节）。2、缺陷相机自动拍照，定位相机定位产品方向，编码器计算产品移动距离，数据传输到控制器。3、并联机器人根据以上数据，精确定位移动中的产品，利用电磁铁吸住产品，NG品放到NG皮带，ok品放到宽皮带上，同时对齐产品，大产品放4到5个，小产品放5到6个。4、宽皮带把产品移到6轴机器人工位，防滑宽皮带。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
作者
咕噜咕噜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1100四轴机器人总成.SLDPRT | 1.24M |
| 2 | 15yt01-180jj.SLDPRT | 6.31M |
| 3 | 15yt01-30.SLDPRT | 5.4M |
| 4 |  19BM02-06-01-00.SLDPRTjj.SLDASM | 2.83M |
| 5 | 19BM02-06-01-001jj.SLDPRT | 272.0K |
| 6 | 19BM02-06-01-002jj.SLDPRT | 499.5K |
| 7 | 19BM02-06-01-003jj.SLDPRT | 207.0K |
| 8 | 19BM02-06-01-005jj.SLDPRT | 237.5K |
| 9 | 19BM02-06-01-006jj.SLDPRT | 175.0K |
| 10 | 19BM02-06-01-007jj.SLDPRT | 401.5K |
| 11 | 19BM02-06-01-008SLDPRTjj.SLDPRT | 328.5K |
| 12 | 19BM02-06-01-009jj.SLDPRT | 245.5K |
| 13 | 19BM02-06-01-011jj.SLDPRT | 427.5K |
| 14 | 19BM02-06-01-012.pdfjj.SLDPRT | 410.5K |
| 15 | 19BM02-06-01-013jj.SLDPRT | 182.5K |
| 16 | 19BM02-06-01-014jj.SLDPRT | 146.0K |
| 17 | 25yt01-180.SLDPRT | 5.23M |
| 18 | 3D_M-20iA.SLDASM | 6.54M |
| 19 | ALKD20j.SLDPRT | 174.5K |
| 20 | B121701-00.SLDASM | 16.37M |
| 21 | B121701-01-00.SLDASM | 3.49M |
| 22 | B121701-02-00.SLDASM | 7.39M |
| 23 | B121701-02-001.SLDPRT | 411.0K |
| 24 | B6801ZZ_2_03jj.SLDPRT | 245.5K |
| 25 | BAA208-08-001j.SLDPRT | 140.5K |
| 26 | BAN.SLDPRT | 109.5K |
| 27 | BT08-S2-08-004支架.SLDPRT | 290.0K |
| 28 | C-HTBN285S5M-150jj.SLDPRT | 220.5K |
| 29 | C-SB6002ZZ_2_03.SLDPRT | 186.5K |
| 30 | CA-DZW50X.sldprt | 1.16M |
| 31 | CA-HL02MX_04MX.sldprt | 1.69M |
| 32 | CA-LHE25.sldprt | 243.5K |
| 33 | CHE25-20.SLDPRT | 706.5K |
| 34 | E3Z-D61jj.SLDPRT | 287.5K |
| 35 | FJFNV10-100_2_03.SLDPRT | 186.0K |
| 36 | HTPA20S5M150-A-N10_2_03jj.SLDPRT | 365.0K |
| 37 | HTPA20S5M150-A-N12_2_03jj.SLDPRT | 362.0K |
| 38 | I支架.SLDPRT | 116.0K |
| 39 | S201_H201.sldprt | 903.5K |
| 40 | S301_F.sldprt | 1.93M |
| 41 | S301_M.sldprt | 1.06M |
| 42 | S401_F.sldprt | 2.14M |
| 43 | S401_F_H201.sldprt | 134.5K |
| 44 | S501_F.sldprt | 1.24M |
| 45 | S501_M.sldprt | 198.5K |
| 46 | worker.SLDPRT | 396.0K |
| 47 | XG－035M支架.SLDPRT | 410.5K |
| 48 | _SP25B16-N-10_b.sldprt | 295.5K |
| 49 | _SP25B16-N-12_b.sldprt | 293.5K |
| 50 | 产品35742-TFA080.SLDPRT | 122.5K |
| 51 | 产品35764模具.SLDPRT | 131.0K |
| 52 | 冲床.SLDPRT | 193.5K |
| 53 | 地施工图.SLDPRT | 171.5K |
| 54 | 地轨.SLDPRT | 114.5K |
| 55 | 地轨平车.SLDPRT | 125.0K |
| 56 | 大皮带-03-03-00.SLDASM | 2.79M |
| 57 | 大皮带-03-03-004.SLDPRT | 371.5K |
| 58 | 大皮带-03-03-010.SLDPRT | 384.5K |
| 59 | 大皮带-03-04-00.SLDASM | 3.36M |
| 60 | 大皮带-03-04-001.SLDPRT | 2.65M |
| 61 | 大皮带-03-04-002.SLDPRT | 291.5K |
| 62 | 大皮带-03-04-003.SLDPRT | 200.5K |
| 63 | 大皮带-03-04-004.SLDPRT | 325.5K |
| 64 | 大皮带-03-04-005.SLDPRT | 203.5K |
| 65 | 大皮带-03-04-006.SLDPRT | 284.5K |
| 66 | 大皮带-03-04-007.SLDPRT | 366.5K |
| 67 | 大皮带-03-04-008.SLDPRT | 156.5K |
| 68 | 大皮带-03-04-010.SLDPRT | 231.0K |
| 69 | 大皮带-03-04-011.SLDPRT | 211.5K |
| 70 | 大铁框.SLDPRT | 166.5K |
| 71 | 大铁框固定.SLDPRT | 119.0K |
| 72 | 定位相机.SLDPRT | 122.0K |
| 73 | 小皮带.SLDASM | 2.74M |
| 74 | 小皮带1.SLDPRT | 1004.5K |
| 75 | 小皮带10.SLDPRT | 384.5K |
| 76 | 小皮带11.SLDPRT | 328.5K |
| 77 | 小皮带12.SLDPRT | 215.0K |
| 78 | 小皮带2.SLDPRT | 399.5K |
| 79 | 小皮带3 .SLDPRT | 202.0K |
| 80 | 小皮带4.SLDPRT | 371.5K |
| 81 | 小皮带5.SLDPRT | 198.5K |
| 82 | 小皮带6.SLDPRT | 274.5K |
| 83 | 小皮带7.SLDPRT | 342.5K |
| 84 | 小皮带8.SLDPRT | 150.0K |
| 85 | 小皮带9.SLDPRT | 206.5K |
| 86 | 支架2.SLDPRT | 128.5K |
| 87 | 板.SLDPRT | 131.5K |
| 88 | 漏检盒.SLDPRT | 121.5K |
| 89 | 电控柜.SLDPRT | 109.0K |
| 90 | 电磁铁方形.SLDPRT | 109.5K |
| 91 | 电磁铁环.SLDPRT | 140.0K |
| 92 | 相机组装.SLDASM | 998.0K |
| 93 | 相机组装下.SLDASM | 948.0K |
| 94 | 调速器.SLDPRT | 156.0K |
| 95 | 镜向大皮带-03-04-002.SLDPRT | 143.0K |
| 96 | 镜向大皮带-03-04-010.SLDPRT | 133.0K |
| 97 | 镜向小皮带2.SLDPRT | 320.0K |
