链条式环形输送线
图纸描述

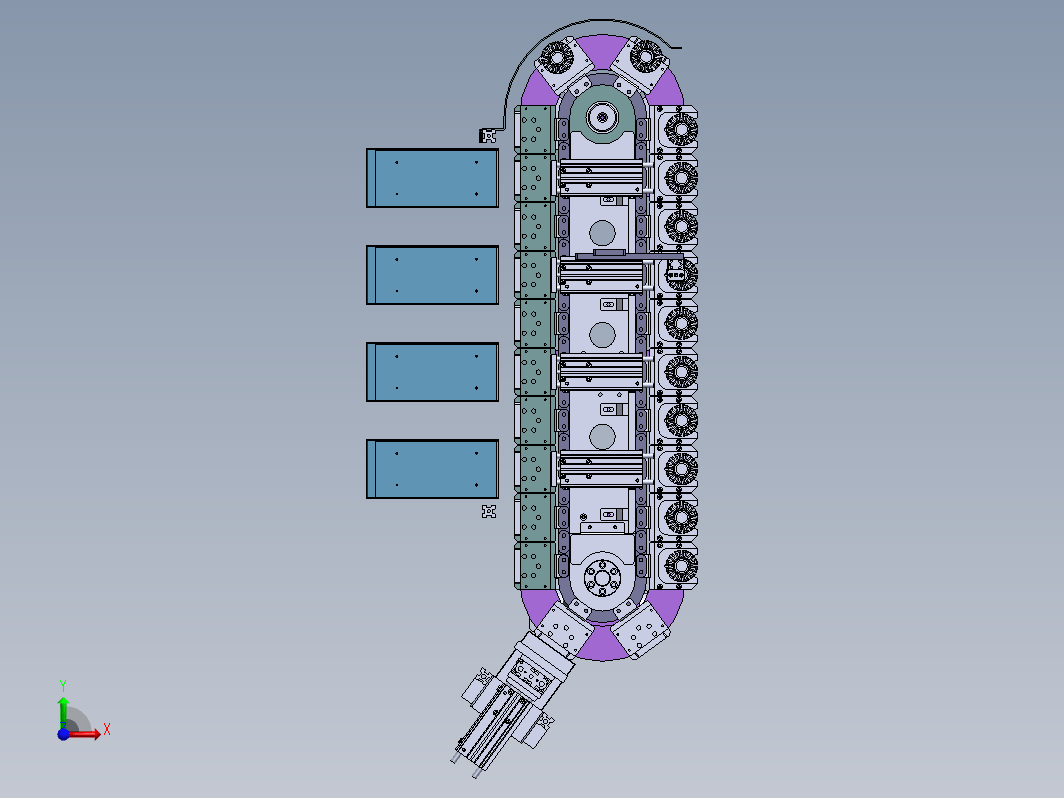

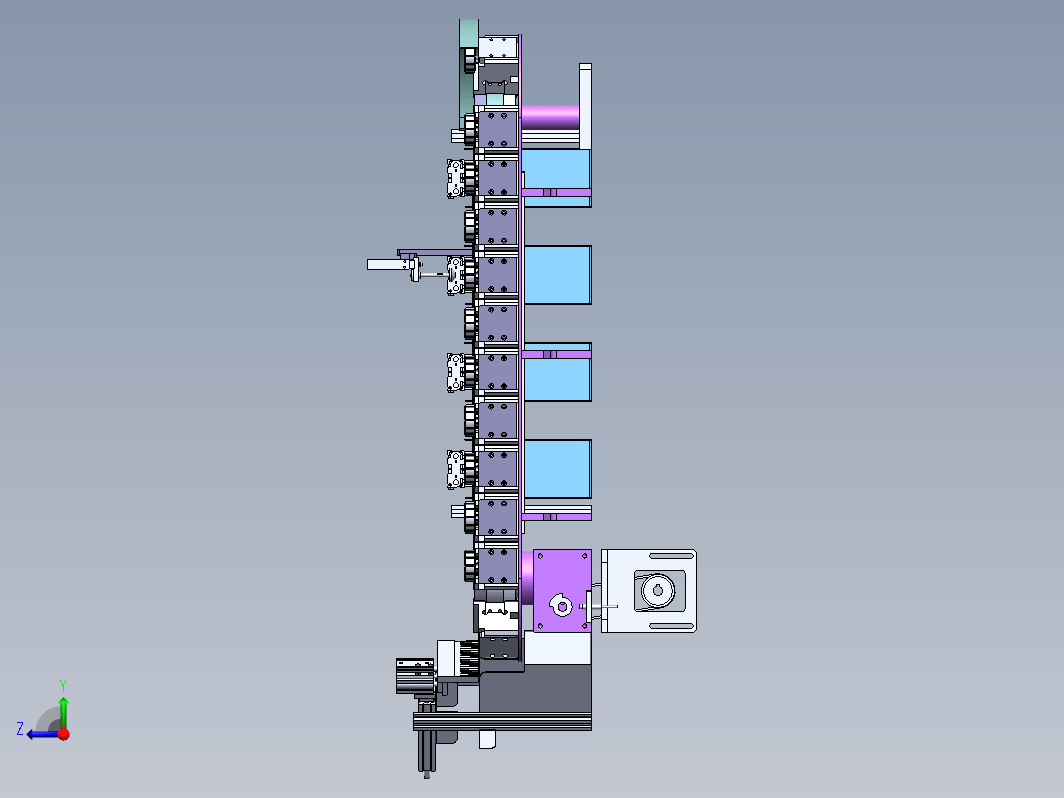

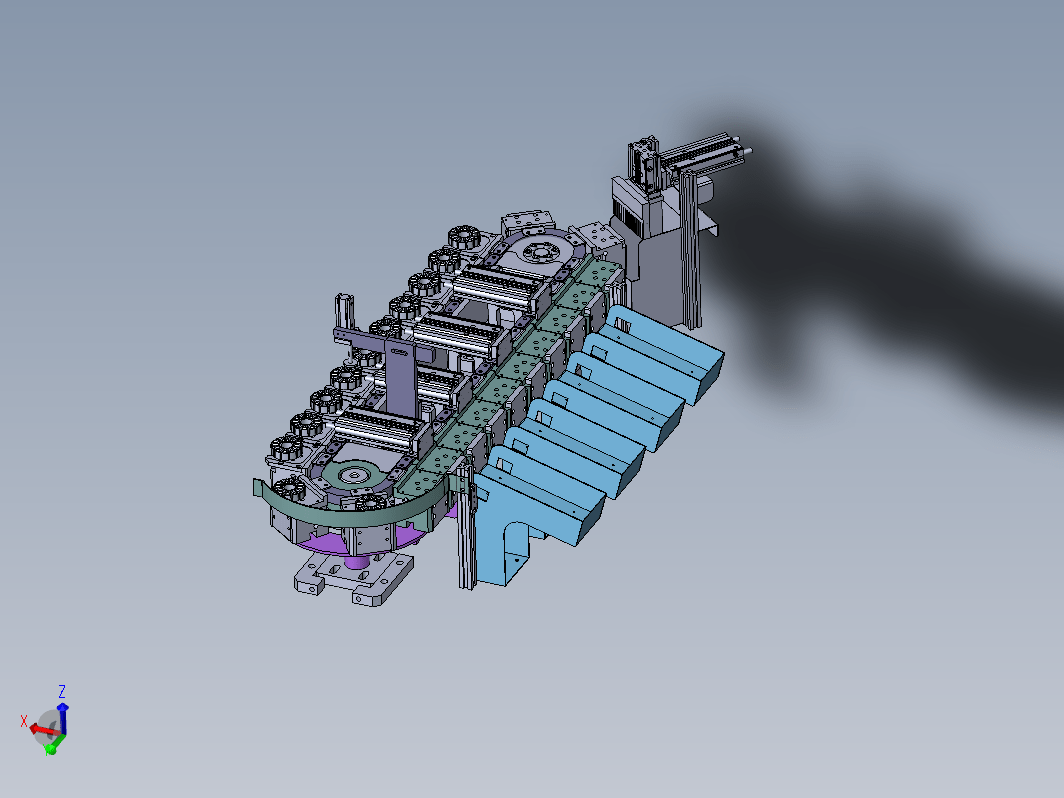

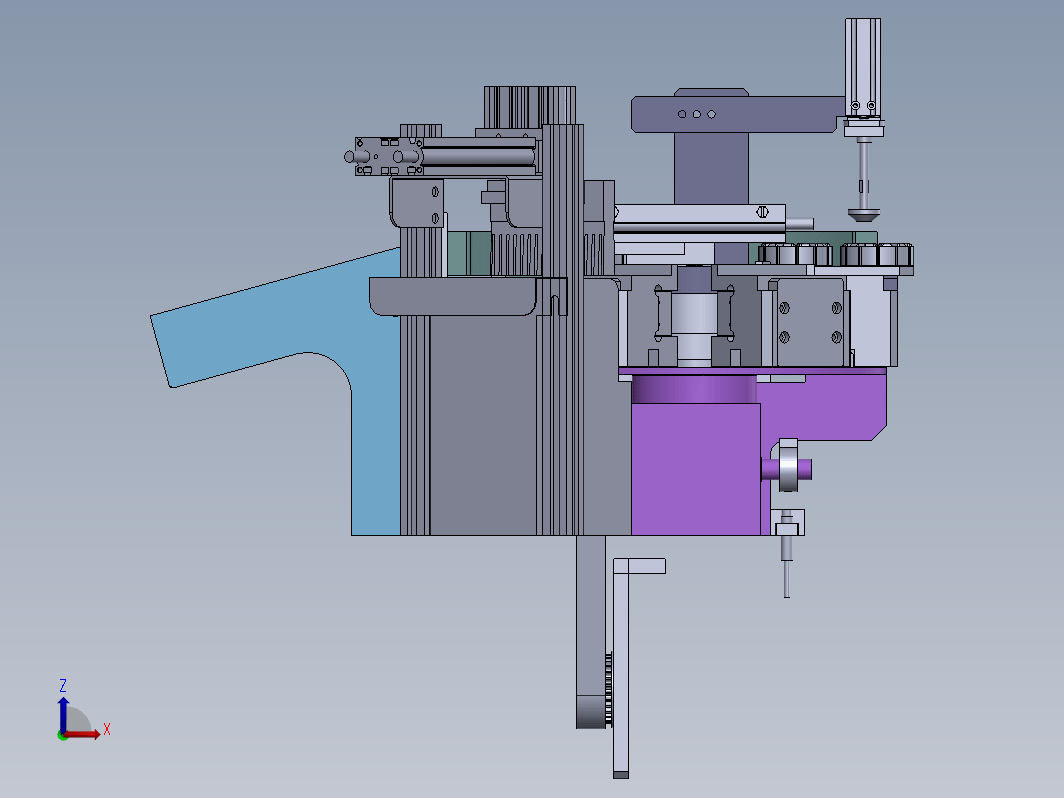

链条式环形输送线图纸下载，该图纸类型属于机械设备、输送/提升设备图纸，图纸大小3.96M，共计73个文件，包含3D图纸，图纸主格式为sldprt、sldasm，使用Solidworks 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。链条式环形输送线通过将产品治具固定在链条上。利用链条在电机作用下循环运动，从而带动治具运转，相较于环形导轨，节约成本。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
人肉螺丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  QG-002-围板.sldprt | 59.5K |
| 2 | QG-004-1_111111.sldprt | 87.0K |
| 3 | QG-004-1_13.sldprt | 115.5K |
| 4 | QG-004-1_3.sldprt | 116.5K |
| 5 | QG-004-2_122222.sldprt | 56.5K |
| 6 | QG-004-2_13.sldprt | 62.5K |
| 7 | QG-004-2_3.sldprt | 62.5K |
| 8 | QG-004-3_133333.sldprt | 62.5K |
| 9 | QG-004-3_9.sldprt | 66.0K |
| 10 | QG-004-45DF-05-270-L-B-A分割器.sldprt | 79.0K |
| 11 | QG-004-45DF传感器固定板.sldprt | 59.5K |
| 12 | QG-004-45DF感应环.sldprt | 56.0K |
| 13 | QG-004-45DF电机板.sldprt | 67.5K |
| 14 | QG-004-45DF皮带罩.sldprt | 60.5K |
| 15 | QG-004-4_1444444.sldprt | 61.5K |
| 16 | QG-004-4_3.sldprt | 66.0K |
| 17 | QG-004-4_6.sldprt | 66.0K |
| 18 | QG-004-5_2.sldprt | 66.0K |
| 19 |  QG-004-CDUK10-30D_0_0_0_.sldasm | 51.5K |
| 20 | QG-004-JC转盘部分.SLDASM | 1.73M |
| 21 | QG-004-MGPM12-30A-XC8_0_0_.sldasm | 50.5K |
| 22 | QG-004-不良筒.sldprt | 80.0K |
| 23 | QG-004-中心轴.sldprt | 58.5K |
| 24 | QG-004-产品50.sldprt | 390.5K |
| 25 | QG-004-光纤板2.sldprt | 57.0K |
| 26 | QG-004-加强块.sldprt | 60.5K |
| 27 | QG-004-单排链条12A-1828L.sldprt | 347.5K |
| 28 | QG-004-同步带 5M-20W-465L.sldprt | 56.0K |
| 29 | QG-004-同步轮 5M-30Z-20W_ATPA18L075-A-H10.sldprt | 139.0K |
| 30 | QG-004-同步轮2 5M-30Z-20W_ATPA18L075-A-H10.sldprt | 138.0K |
| 31 | QG-004-后轴心.sldprt | 56.0K |
| 32 | QG-004-后轴端盖.sldprt | 53.0K |
| 33 | QG-004-导套 6-10.sldprt | 57.0K |
| 34 | QG-004-导杆气缸MGPM12- 75-1.sldasm | 50.5K |
| 35 | QG-004-导杆气缸MGPM12- 75-2.sldasm | 50.5K |
| 36 | QG-004-导杆气缸MGPM12- 75-3.sldasm | 50.5K |
| 37 | QG-004-导杆气缸MGPM12- 75-4.sldasm | 50.5K |
| 38 | QG-004-导杆气缸MGPM12- 75.sldasm | 50.5K |
| 39 | QG-004-导条.sldprt | 60.0K |
| 40 | QG-004-尼龙挡板.sldprt | 60.5K |
| 41 | QG-004-尾罩.sldprt | 63.0K |
| 42 | QG-004-尾罩2.sldprt | 61.0K |
| 43 | QG-004-尾轮底板.sldprt | 66.0K |
| 44 | QG-004-张紧块.sldprt | 56.5K |
| 45 | QG-004-怡合达免键轴衬 EUX01-d25.sldprt | 71.5K |
| 46 | QG-004-扫板.sldprt | 57.5K |
| 47 | QG-004-扫板2.sldprt | 60.0K |
| 48 | QG-004-扫板3.sldprt | 61.0K |
| 49 | QG-004-接尘盒.sldprt | 72.5K |
| 50 | QG-004-推料片.sldprt | 57.0K |
| 51 | QG-004-推料立板.sldprt | 60.0K |
| 52 | QG-004-支撑弧板.sldprt | 77.0K |
| 53 | QG-004-支撑脚.sldprt | 59.0K |
| 54 | QG-004-支柱板.sldprt | 65.5K |
| 55 | QG-004-桥面板.sldprt | 69.5K |
| 56 | QG-004-检测柱.sldprt | 60.0K |
| 57 | QG-004-检测治具.sldprt | 83.5K |
| 58 | QG-004-检测治具镶块.sldprt | 73.0K |
| 59 | QG-004-毛刷.sldprt | 79.0K |
| 60 | QG-004-气缸连接座.sldprt | 57.0K |
| 61 | QG-004-测试压板.sldprt | 58.5K |
| 62 | QG-004-电木滑槽.sldprt | 56.0K |
| 63 | QG-004-磁性感应开关M8.sldprt | 52.5K |
| 64 | QG-004-耐压地线板.sldprt | 57.0K |
| 65 | QG-004-耐压导杆.sldprt | 56.0K |
| 66 | QG-004-耐压测试头.sldprt | 53.0K |
| 67 | QG-004-耐压测试横杆.sldprt | 58.0K |
| 68 | QG-004-耐压测试立柱.sldprt | 59.5K |
| 69 | QG-004-轴承6206.sldprt | 58.5K |
| 70 | QG-004-铝材柱头.sldprt | 60.5K |
| 71 | QG-004-链条扣.sldprt | 60.5K |
| 72 | QG-004-链轮 12A-20Z_Chain wheel ISO - 20Z 12A-3 --20SA4.0N.sldprt | 216.0K |
| 73 | QG-004-链轮2 12A-20Z_Chain wheel ISO - 20Z 12A-3 --20SA4.0N.sldprt | 216.5K |
