翻转前进混合机构
图纸描述

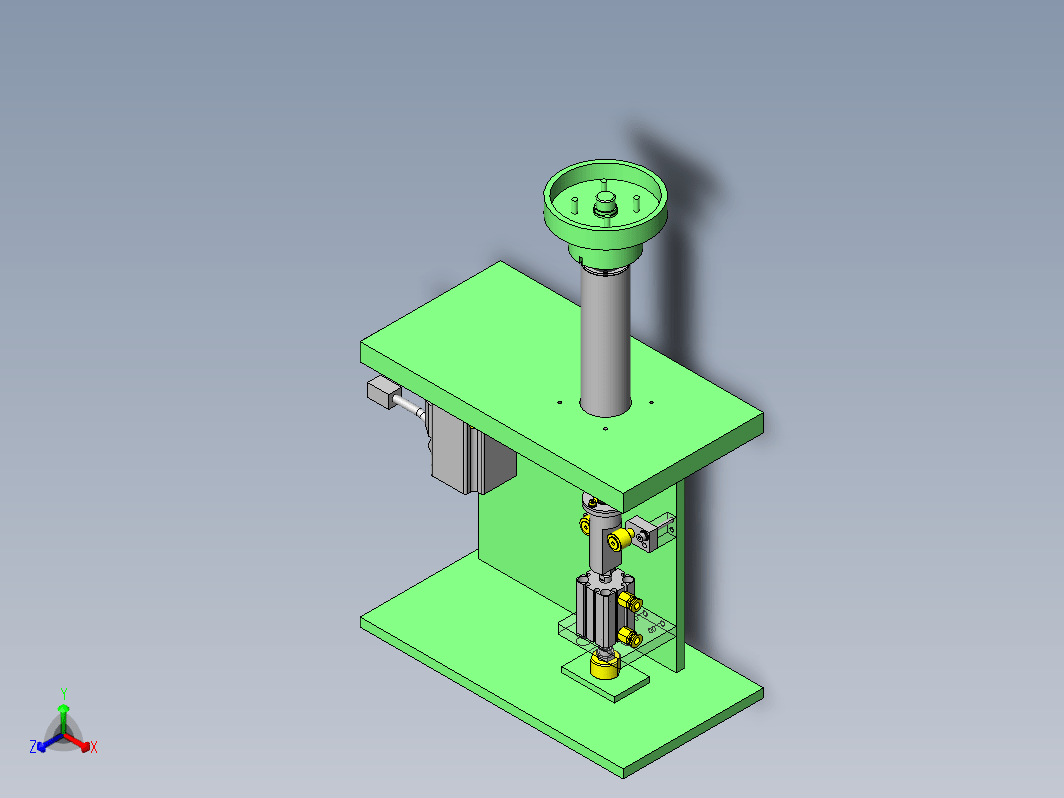

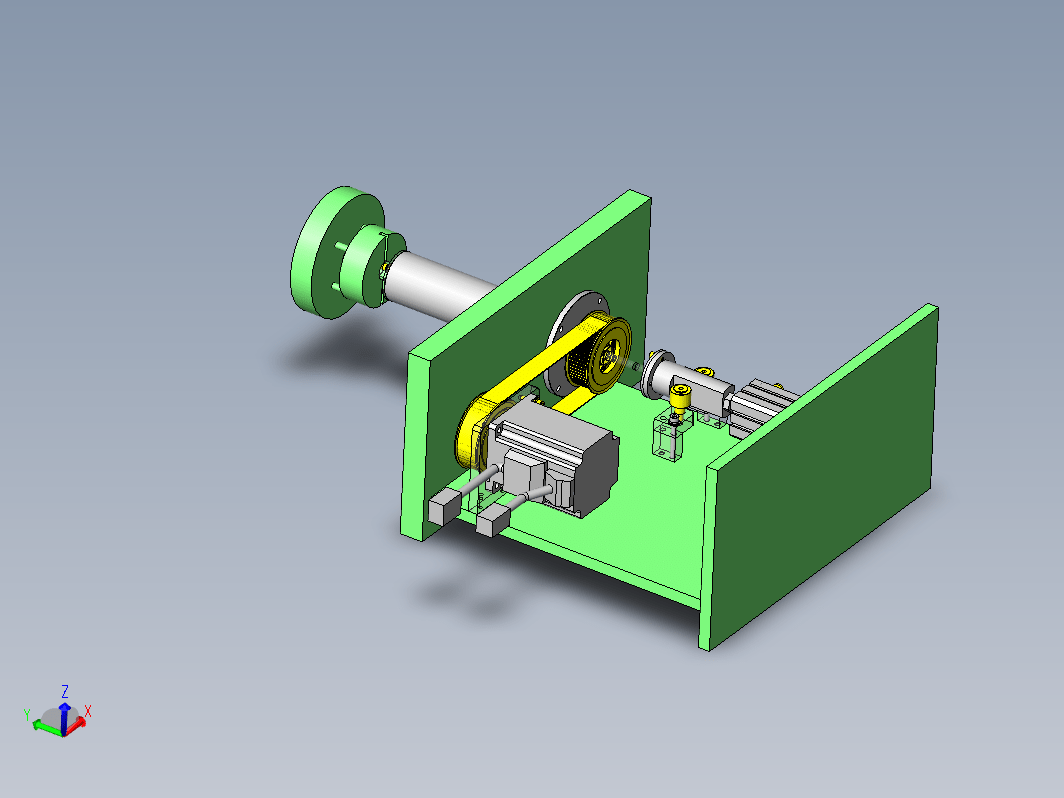

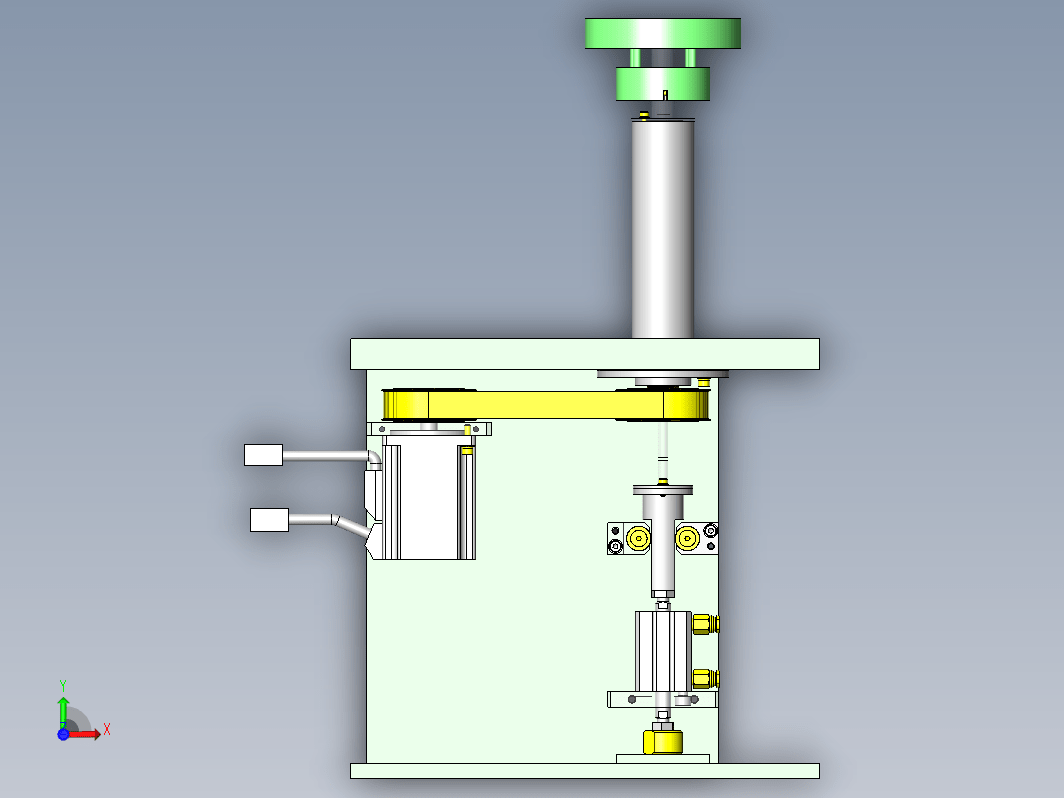

翻转前进混合机构图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小9.87M，共计65个文件，包含3D图纸，图纸主格式为sldasm、sldprt、IGES，使用Solidworks 2017软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。为了有升降结构的翻转台面等的结构，和翻转的中空轴同步翻转的中心棒在轴方向10mm以内直线运动的结构。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
蔚蓝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0511_001_HHAA60S3M150-F-15.sldasm | 261.99K |
| 2 | 0511_002_HTPA60S3M150-A-N11.sldasm | 207.86K |
| 3 |  0511_003_HTBN480S3M-150.SLDPRT | 80.79K |
| 4 | 0511_004_MPBZU6-10.SLDPRT | 113.38K |
| 5 | 0511_005_SB6902ZZ.SLDPRT | 105.23K |
| 6 | 0511_006_SB6900ZZ.SLDPRT | 120.27K |
| 7 | 0511_007_GFR6.sldprt | 91.76K |
| 8 | 0511_008_CPRC16-6-6.sldasm | 97.93K |
| 9 | 0511_009_SSFJ3-20-FC3-A9.SLDPRT | 63.29K |
| 10 | 0511_010_MSCNL6-M5.SLDPRT | 107.14K |
| 11 | 0511_011_FWSSS-D18-V15-T3.SLDPRT | 74.74K |
| 12 | 0511_012_TWSSS8-6-7.SLDPRT | 82.12K |
| 13 | 0511_013_STWS10.SLDPRT | 73.5K |
| 14 | 0511_014_ASTM8.SLDPRT | 75.37K |
| 15 | 0511_015_SCBS3-8.sldasm | 73.08K |
| 16 | 0511_016_SCBS4-15.sldasm | 68.86K |
| 17 | 0511_101_Motor_MSMD022S1S.SLDASM | 104.9K |
| 18 | 0511_102_Cylinder_CDQSWB20-15DM.SLDASM | 115.34K |
| 19 | 0511_201_Shaft.SLDPRT | 92.09K |
| 20 | 0511_202_Collar.SLDPRT | 42.04K |
| 21 | 0511_203_Washer.SLDPRT | 70.27K |
| 22 | 0511_204_Shaft.SLDPRT | 75.45K |
| 23 | 0511_205_Shaft.SLDPRT | 53.29K |
| 24 | 0511_206_Shaft.SLDPRT | 54.61K |
| 25 | 0511_207_Housing.SLDPRT | 68.22K |
| 26 | 0511_208_Washer.SLDPRT | 68.62K |
| 27 | 0511_209_Bracket.SLDPRT | 75.68K |
| 28 | 0511_210_Bracket.SLDPRT | 58.42K |
| 29 | 0511_211_Bracket.SLDPRT | 92.42K |
| 30 | 0511_212_Base.SLDPRT | 93.21K |
| 31 | 0511_301_SCB4-40.SLDPRT | 78.23K |
| 32 | 0511_302_SCB6-20.SLDPRT | 93.25K |
| 33 | 0511_303_SPWF4.SLDPRT | 52.67K |
| 34 | 0511_304_SSLW4.SLDPRT | 58.26K |
| 35 | 0511_501_Cup.SLDPRT | 86.81K |
| 36 | 0511_502_Pin.SLDPRT | 89.3K |
| 37 | 0511_503_Frame.SLDPRT | 147.13K |
| 38 | 0511_Z_CPRC16-6-6_1.sldprt | 99.14K |
| 39 | 0511_Z_CPRC16-6-6_2.sldprt | 57.89K |
| 40 | 0511_Z_CPRC16-6-6_3.sldprt | 57.54K |
| 41 | 0511_Z_Cylinder_CDQSWB20-15DM_1.SLDPRT | 206.31K |
| 42 | 0511_Z_Cylinder_CDQSWB20-15DM_2.SLDPRT | 93.73K |
| 43 | 0511_Z_Cylinder_CDQSWB20-15DM_3.SLDPRT | 73.94K |
| 44 | 0511_Z_HHAA60S3M150-F-15_1.sldprt | 402.84K |
| 45 | 0511_Z_HHAA60S3M150-F-15_2.sldprt | 157.38K |
| 46 | 0511_Z_HHAA60S3M150-F-15_3.sldprt | 189.71K |
| 47 | 0511_Z_HTPA60S3M150-A-N11_1.sldprt | 422.11K |
| 48 | 0511_Z_HTPA60S3M150-A-N11_2.sldprt | 66.68K |
| 49 | 0511_Z_HTPA60S3M150-A-N11_3.sldprt | 63.15K |
| 50 | 0511_Z_Motor_MSMD022S1S_1.SLDPRT | 210.93K |
| 51 | 0511_Z_Motor_MSMD022S1S_2.SLDPRT | 65.9K |
| 52 | 0511_Z_Motor_MSMD022S1S_3.SLDPRT | 45.5K |
| 53 | 0511_Z_SCBS3-8_1.sldprt | 79.6K |
| 54 | 0511_Z_SCBS3-8_2.sldprt | 56.69K |
| 55 | 0511_Z_SCBS3-8_3.sldprt | 52.45K |
| 56 | 0511_Z_SCBS4-15_1.sldprt | 75.85K |
| 57 | 0511_Z_SCBS4-15_2.sldprt | 57.94K |
| 58 | 0511_Z_SCBS4-15_3.sldprt | 53.07K |
| 59 |  Thumbs.db | 467.0K |
| 60 |  _0511_Assy.IGS | 17.95M |
| 61 | _0511_SA01.SLDASM | 418.83K |
| 62 | _0511_SA02.SLDASM | 241.09K |
| 63 | _0511_SA03.SLDASM | 117.34K |
| 64 | _0511_SA04.SLDASM | 256.37K |
| 65 | 翻转机构.SLDASM | 857.11K |
