材料弯折测试仪
图纸描述

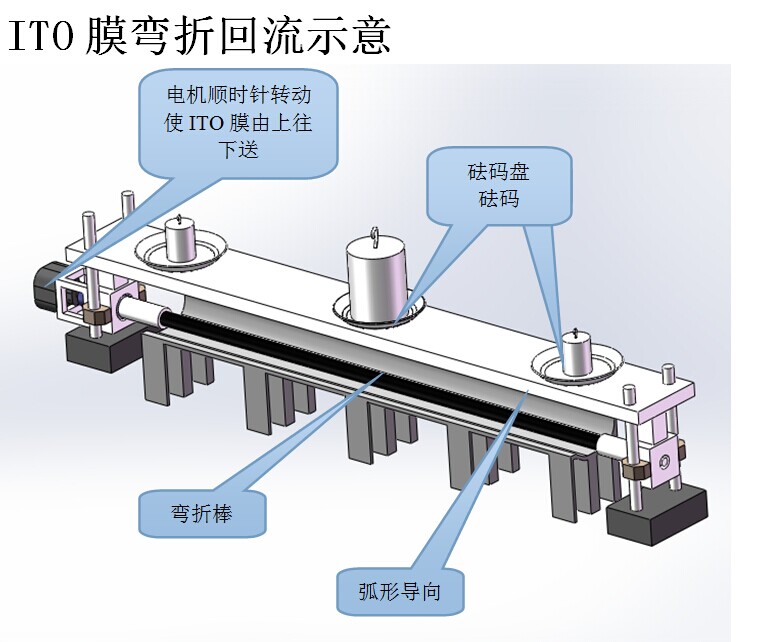

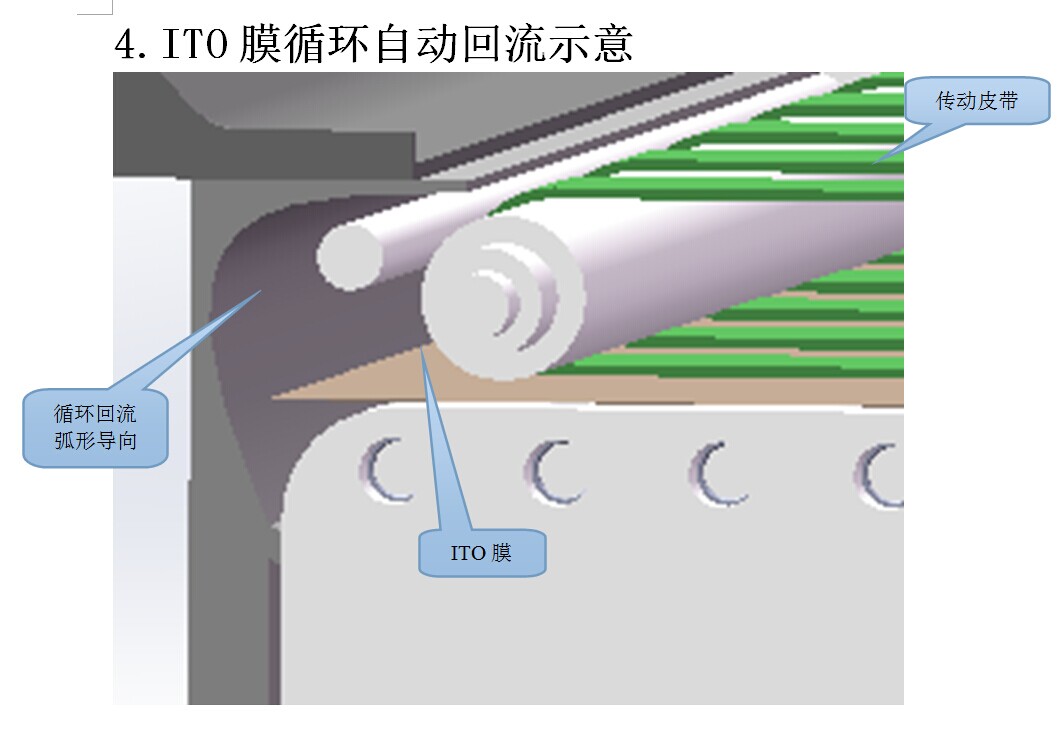

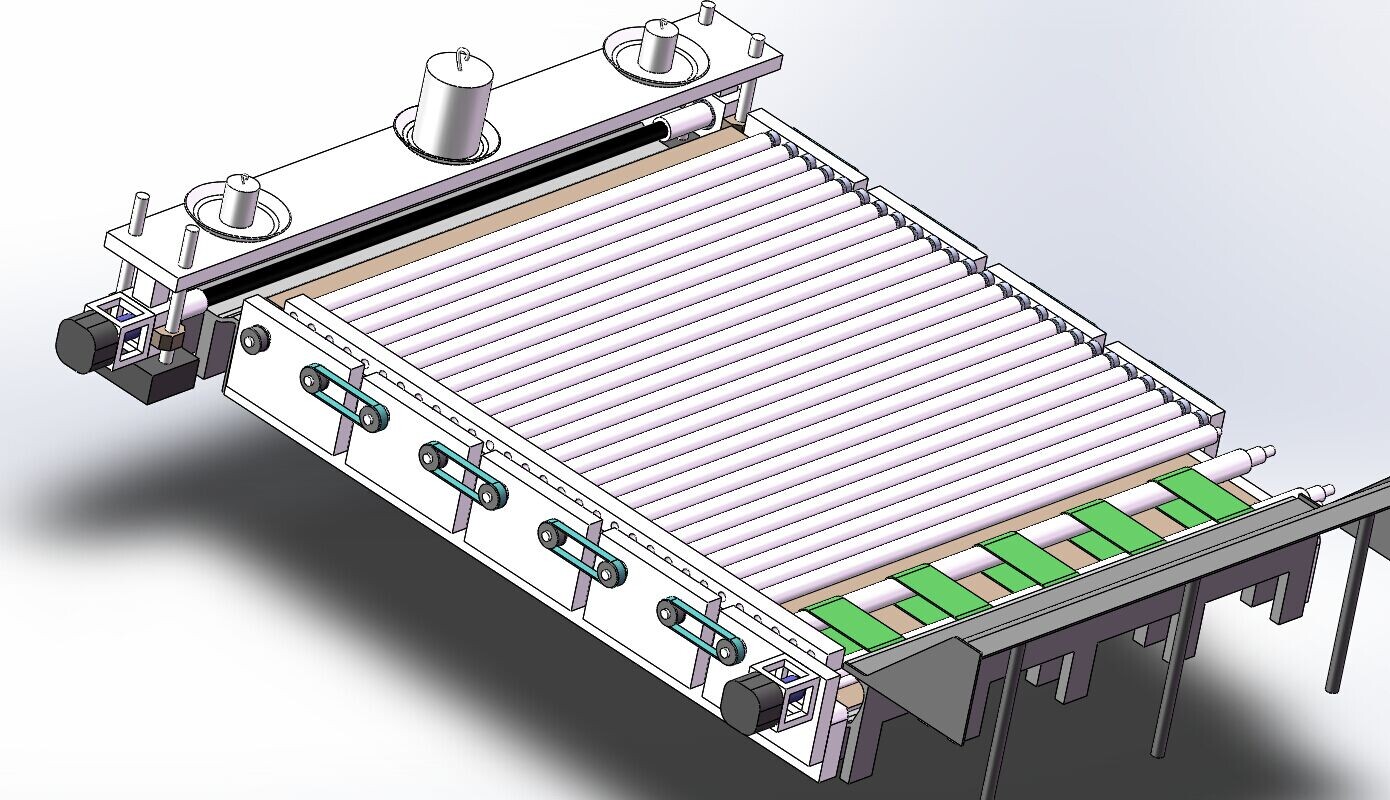

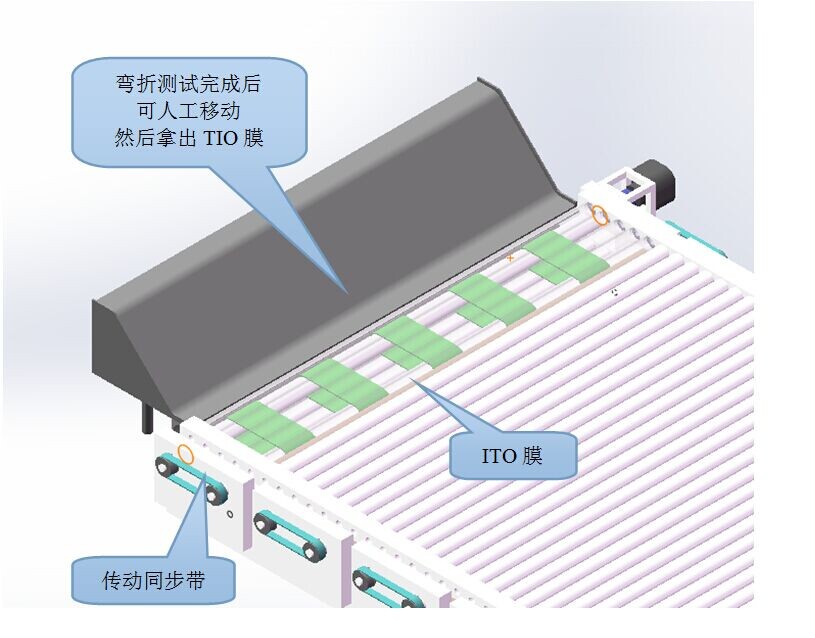

一套新的材料弯折测试仪3D模型，Solidworks2010源文件可编辑。设计要求：ITO_Film绕着Φ10的弯折棒运动，实现材料的弯折验证。1.弯折棒表面硬度≤2B，材质软，与材料表面的ITO膜层的摩擦损伤小。2.可自动计数，统计材料弯折次数。3.弯折棒与材料之间的压力大小可调。设计砝码盘，通过更换砝码大小来调节压力。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
绘图学习
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  B6800.SLDPRT | 166.0K |
| 2 | B685ZZ.SLDPRT | 162.0K |
| 3 |  Drawing1.bak | 53.22K |
| 4 | ITO Film.SLDPRT | 126.5K |
| 5 | plot.log | 0.7K |
| 6 | 上转动轴固定侧板.SLDPRT | 285.0K |
| 7 |  上转动轴组件.SLDASM | 435.0K |
| 8 | 入料滑槽.SLDPRT | 252.0K |
| 9 | 导向固定地板.SLDPRT | 157.5K |
| 10 | 导向钣金.SLDPRT | 338.5K |
| 11 | 小同步带.SLDPRT | 171.5K |
| 12 | 小同步轮.SLDPRT | 167.5K |
| 13 | 小电机.SLDPRT | 200.0K |
| 14 | 小电机固定座.SLDPRT | 208.5K |
| 15 | 小电机联轴器.SLDPRT | 148.0K |
| 16 | 小皮带.SLDPRT | 172.0K |
| 17 | 小皮带组件.SLDASM | 348.5K |
| 18 | 小砝码.SLDPRT | 189.0K |
| 19 | 座位表.bak | 41.28K |
| 20 | 弯折棒.SLDPRT | 145.0K |
| 21 | 弯折棒固定座.SLDPRT | 178.0K |
| 22 | 弯折棒旋转组件.SLDASM | 530.0K |
| 23 | 弯折棒组件导向套.SLDPRT | 157.5K |
| 24 | 弯折棒组件导向杆.SLDPRT | 232.0K |
| 25 | 弯折棒锁紧旋转套.SLDPRT | 193.0K |
| 26 | 循环进料导向钣金.SLDPRT | 342.5K |
| 27 | 循环送料转动轴.SLDPRT | 133.5K |
| 28 | 支撑侧板.SLDPRT | 313.0K |
| 29 | 支撑侧板连接固定杆.SLDPRT | 181.0K |
| 30 | 材料弯折测试仪方案.bak | 47.89K |
| 31 | 材料弯折测试仪方案.SLDASM | 1.03M |
| 32 | 材料弯折测试仪方案一.bak | 72.66K |
| 33 | 皮带轴.SLDPRT | 167.5K |
| 34 | 皮带轴固定板.SLDPRT | 181.5K |
| 35 | 砝码.SLDPRT | 181.5K |
| 36 | 砝码盘.SLDPRT | 169.0K |
| 37 | 砝码盘承载板.SLDPRT | 313.5K |
| 38 | 转动轴.SLDPRT | 153.0K |
