扩径机侧弯扶正辊装置
图纸描述

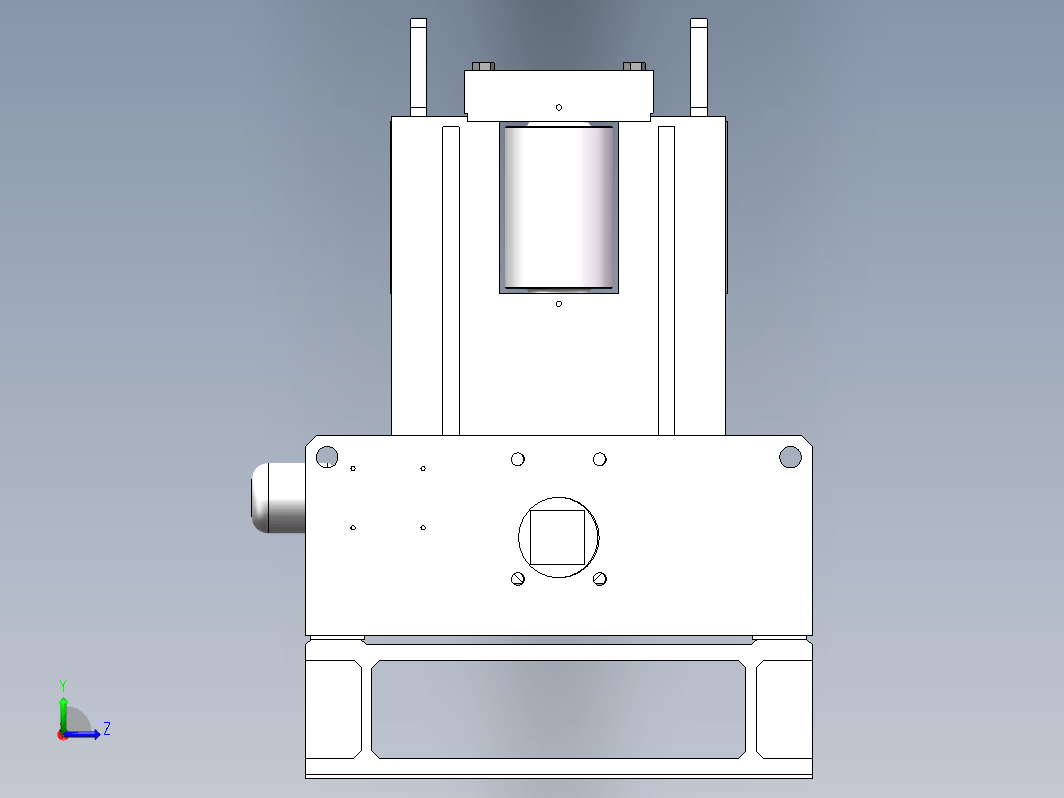

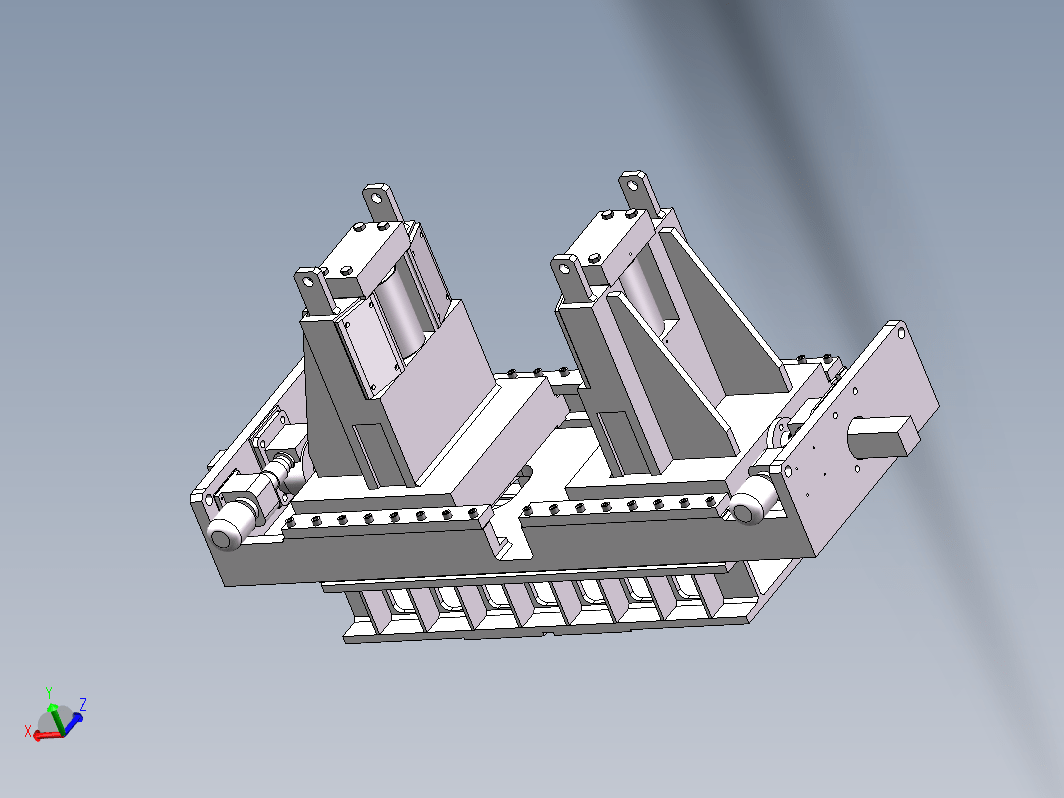

此装置为JCOE大直缝钢管扩径机预防产生侧弯而设计制造。扩径机侧弯扶正辊装置（最终）提供SolidWorks源文件有参数可编辑。还有CAD工程图文档。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
xixixixix
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  FZ-01辊子.dwg | 128.27K |
| 2 | FZ-02轴承盖.dwg | 111.13K |
| 3 | FZ-03接头法兰.dwg | 113.15K |
| 4 | FZ-04压板.dwg | 84.13K |
| 5 | FZ-05铜滑板.dwg | 97.35K |
| 6 | FZ-06铜滑板.dwg | 56.0K |
| 7 | FZ-07耐磨板.dwg | 83.78K |
| 8 | FZ.00扩径机中心扶正辊装置.dwg | 828.29K |
| 9 | FZ.01.00下底座.dwg | 215.43K |
| 10 | FZ.02.00上底座.dwg | 205.47K |
| 11 | FZ.03-01块.dwg | 91.71K |
| 12 | FZ.03.00辊架.dwg | 501.03K |
| 13 |  plot.log | 0.33K |
| 14 |  FZ-01辊子.SLDPRT | 235.5K |
| 15 | FZ-02轴承盖.SLDPRT | 200.5K |
| 16 | FZ-03接头法兰.SLDPRT | 174.0K |
| 17 | FZ-04压板.SLDPRT | 133.0K |
| 18 | FZ-07耐磨板.SLDPRT | 190.0K |
| 19 | FZ.01.00下底座.SLDPRT | 602.5K |
| 20 | FZ.03.00辊架.SLDPRT | 933.5K |
| 21 | 上底座.SLDPRT | 813.0K |
| 22 | 六角螺栓C级201622682212.SLDPRT | 617.5K |
| 23 | 内六角圆柱头螺钉201622516633.SLDPRT | 539.5K |
| 24 | 减速机.SLDPRT | 308.5K |
| 25 | 升降机.SLDPRT | 349.0K |
| 26 |  总装配体.SLDASM | 1.34M |
| 27 | 联轴器.SLDPRT | 144.5K |
| 28 | 装配体1.SLDASM | 337.5K |
| 29 | 反弯、侧弯矫正示意图.dwg | 3.67M |
