三轴CNC数控机床
图纸描述

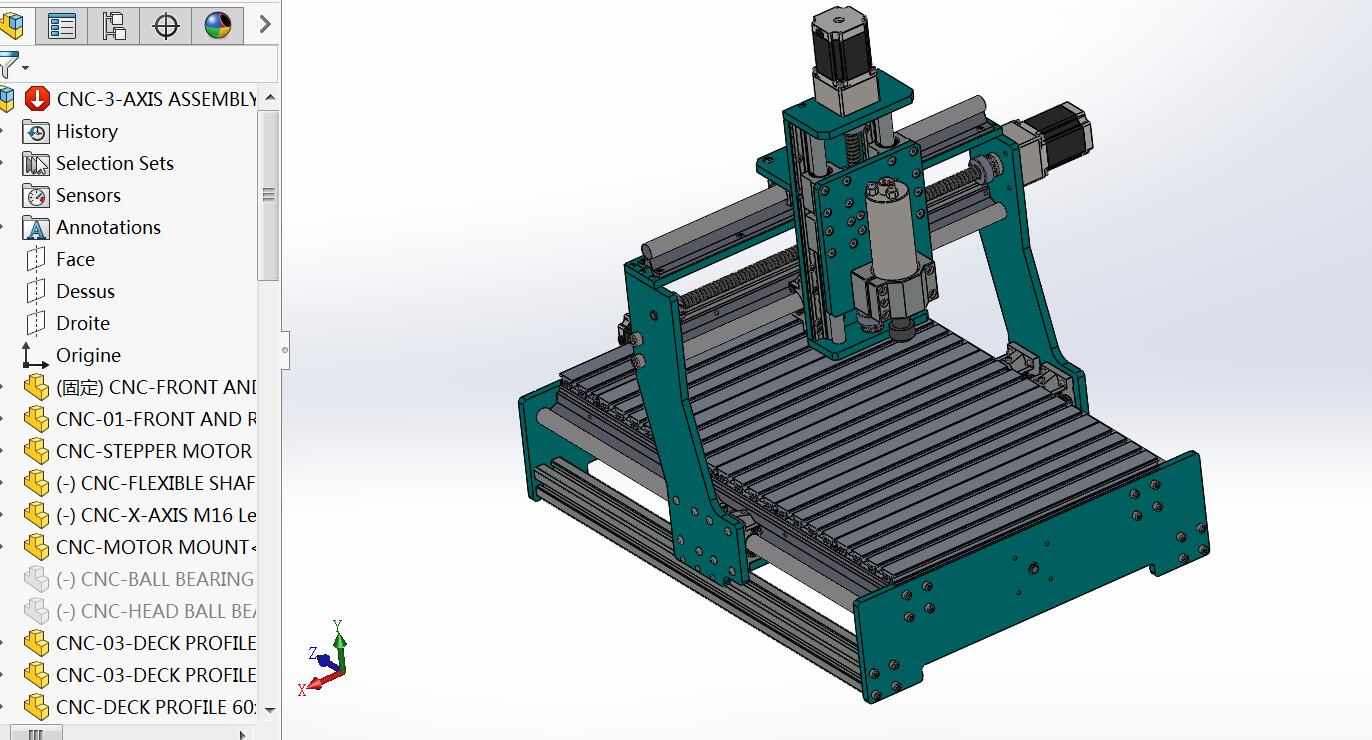

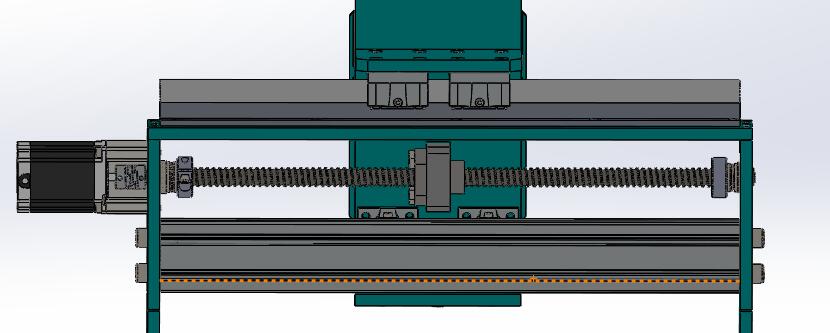

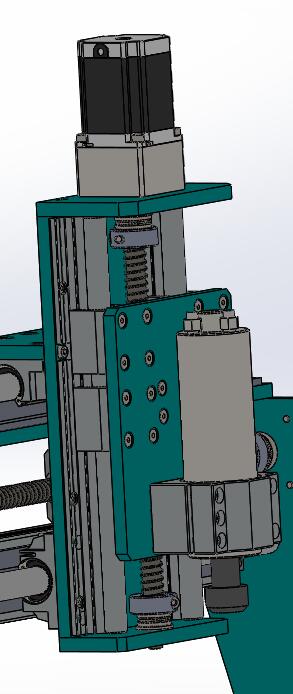

三轴CNC数控机床图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小83.24M，共计61个文件，包含3D图纸，图纸主格式为sldprt、IGES、sldasm，使用Solidworks 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
作者
云智设计
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  FF12 body.SLDPRT | 343.5K |
| 2 |  FF12.IGS | 2.36M |
| 3 |  FF12.SAT | 1.96M |
| 4 |  FF12.SLDASM | 1.09M |
| 5 | radial ball bearing_68_din.sldprt | 1.99M |
| 6 | FK12 body.SLDPRT | 871.0K |
| 7 | FK12.IGS | 2.76M |
| 8 | FK12.SAT | 2.64M |
| 9 | FK12.SLDASM | 969.0K |
| 10 | FK12_method_b_mounting.SLDASM | 533.53K |
| 11 | radial ball bearing_68_din.sldprt | 1.99M |
| 12 | socket countersunk head screw_din.sldprt | 1.41M |
| 13 | socket set screw flat point_din.sldprt | 830.0K |
| 14 | CNC SPINDLE.SLDPRT | 151.54K |
| 15 | CNC- BALL NUTS RM1605 .SLDPRT | 137.58K |
| 16 | CNC-01-FRONT AND REAR SUPPORT 2.SLDPRT | 137.75K |
| 17 | CNC-02-DECK PROFILE 15x120.SLDPRT | 171.02K |
| 18 | CNC-02-DECK PROFILE 15x75.SLDPRT | 129.88K |
| 19 | CNC-03-DECK PROFILE 40x40.SLDPRT | 198.86K |
| 20 | CNC-06-X-AXIS LEFT GANTRY SIDE PLATE.SLDPRT | 161.24K |
| 21 | CNC-06-X-AXIS RIGHT GANTRY SIDE PLATE .SLDPRT | 183.13K |
| 22 | CNC-07-X-AXIS GRANTY BOTTOM PLATE .SLDPRT | 153.79K |
| 23 | CNC-18-Y-AXIS LINEAR GUIDE BAR .SLDPRT | 153.93K |
| 24 | CNC-19-Y-AXIS GUIDE SLIDER block.SLDPRT | 342.77K |
| 25 | CNC-24-Z-AXIS LEFT GUIDE RAIL .SLDPRT | 203.89K |
| 26 | CNC-24-Z-AXIS RIGHT GUIDE BAR .SLDPRT | 193.56K |
| 27 | CNC-29-Y-AXIS MOUNTING PLATE.SLDPRT | 166.35K |
| 28 | CNC-3-AXIS ASSEMBLY with collars.SLDASM | 18.65M |
| 29 | CNC-6060 Aluminum Angle Bracket .SLDPRT | 193.92K |
| 30 | CNC-Collar.SLDPRT | 120.04K |
| 31 | CNC-DECK PLATE.sldasm | 28.36K |
| 32 | CNC-DECK PROFILE 60x60 666mm.SLDPRT | 243.6K |
| 33 | CNC-FLEXIBLE SHAFT COUPLER.SLDPRT | 267.37K |
| 34 | CNC-FRONT AND REAR SUPPORT.SLDPRT | 136.48K |
| 35 | CNC-MOTOR MOUNT.SLDPRT | 107.94K |
| 36 | CNC-SPINDLE BRACKET ER11.SLDPRT | 155.9K |
| 37 | CNC-STEPPER MOTOR NEMA 23HS7430-9430.SLDPRT | 936.11K |
| 38 | CNC-X-AXIS BALL NUTS SUPPORT.SLDPRT | 107.94K |
| 39 | CNC-X-AXIS M16 Lead Screw RM1605 720mm.SLDPRT | 4.53M |
| 40 | CNC-XY-AXIS LINEAR BALL BEARING BLOCK.SLDASM | 7.11M |
| 41 | CNC-Y- AXIS DOWN RAIL SUPPORT Profile 30x60 490mm.SLDPRT | 407.41K |
| 42 | CNC-Y- AXIS UP RAIL SUPPORT .SLDPRT | 80.8K |
| 43 | CNC-Y-AXIS BALL NUTS SUPPORT.SLDPRT | 99.37K |
| 44 | CNC-Y-AXIS BLOC.SLDASM | 11.61M |
| 45 | CNC-Y-AXIS LINEAR GUIDE BAR SBR20 666mm.SLDPRT | 124.97K |
| 46 | CNC-Y-AXIS LINEAR GUIDE BAR SBR20.SLDPRT | 126.2K |
| 47 | CNC-Y-AXIS M16 Lead Screw RM1605 530mm.SLDPRT | 3.25M |
| 48 | CNC-Y-AXIS SLIDER PLATE.SLDPRT | 148.59K |
| 49 | CNC-Z-AXIS BALL NUTS SUPPORT.SLDPRT | 112.57K |
| 50 | CNC-Z-AXIS BLOC.SLDASM | 10.49M |
| 51 | CNC-Z-AXIS GUIDE Linear Ball Bearing Block SBR16.SLDPRT | 244.18K |
| 52 | CNC-Z-AXIS M16 Lead Screw RM1605 320mm.SLDPRT | 2.04M |
| 53 | CNC-Z-AXIS MOTOR PLATE.SLDPRT | 120.44K |
| 54 | CNC-Z-AXIS MOUNTING PLATE.SLDPRT | 177.88K |
| 55 | CNC-Z-ROUTER BASE.SLDPRT | 81.82K |
| 56 | LM20OP-1.SLDPRT | 139.58K |
| 57 | LM20OP-2.SLDPRT | 7.07M |
| 58 | LM20OP.SLDASM | 6.9M |
| 59 | preview.BMP | 1.02M |
| 60 | T nuts.SLDPRT | 143.43K |
| 61 | TBR20-2.SLDPRT | 76.14K |
