L型变位翻转设计

首页 >图纸库>机械设备>自动化设备2024-06-09报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

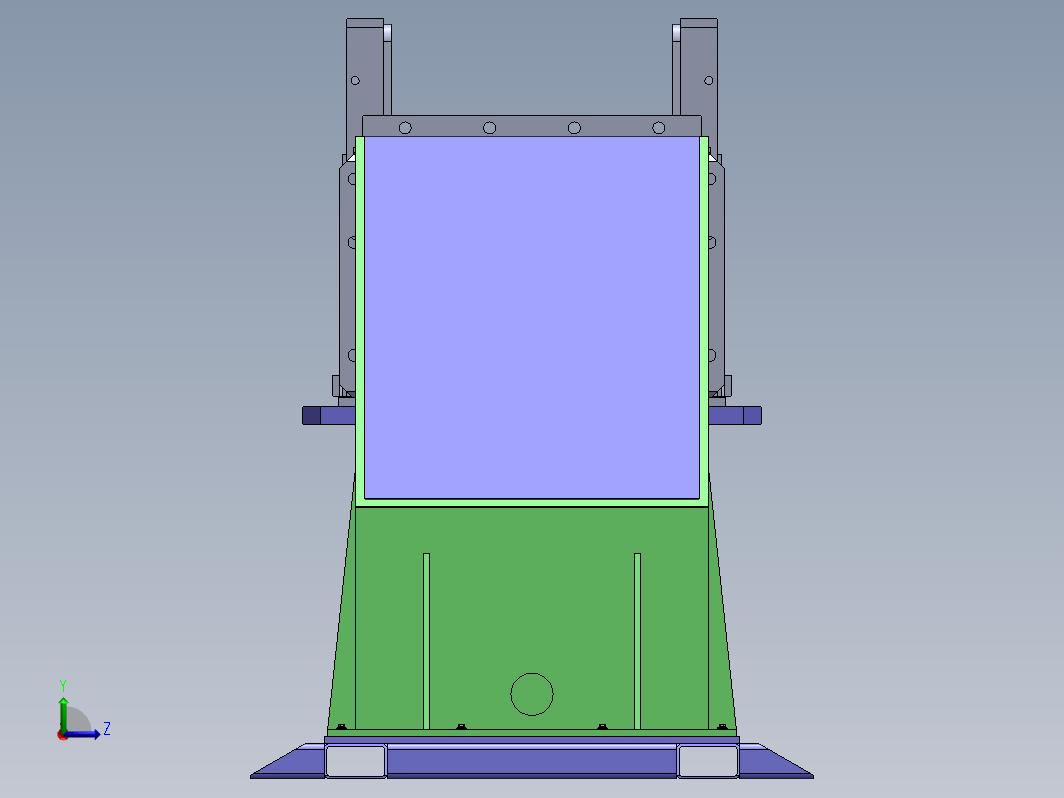

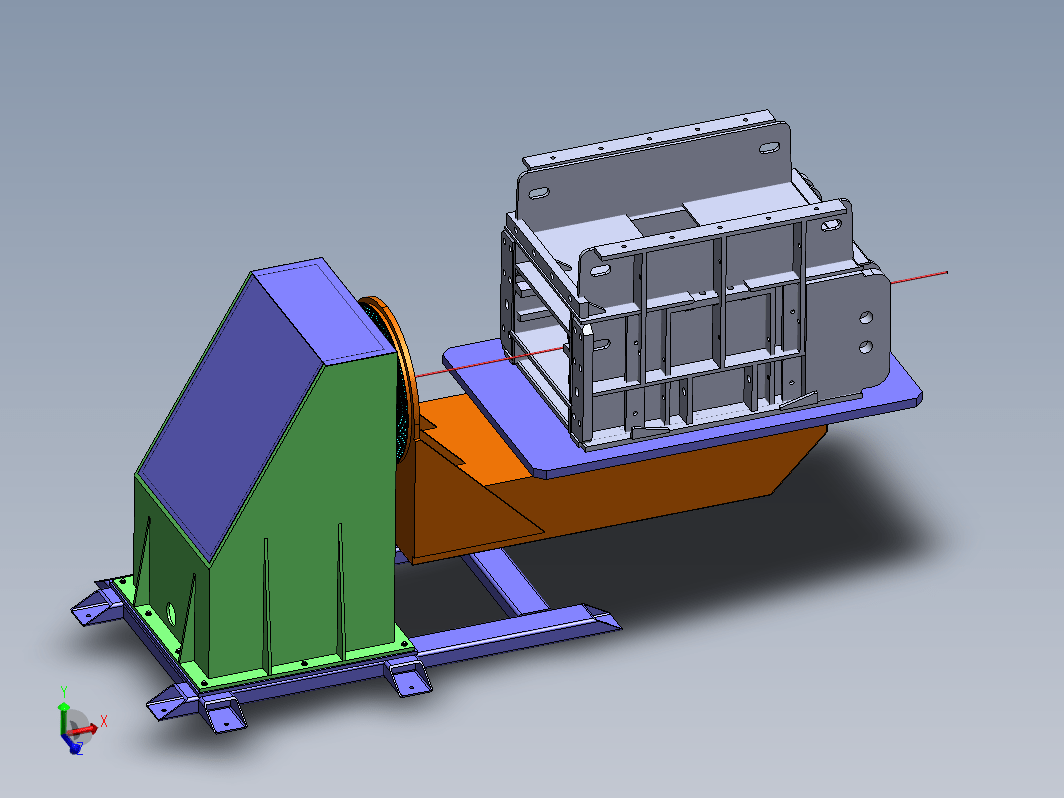

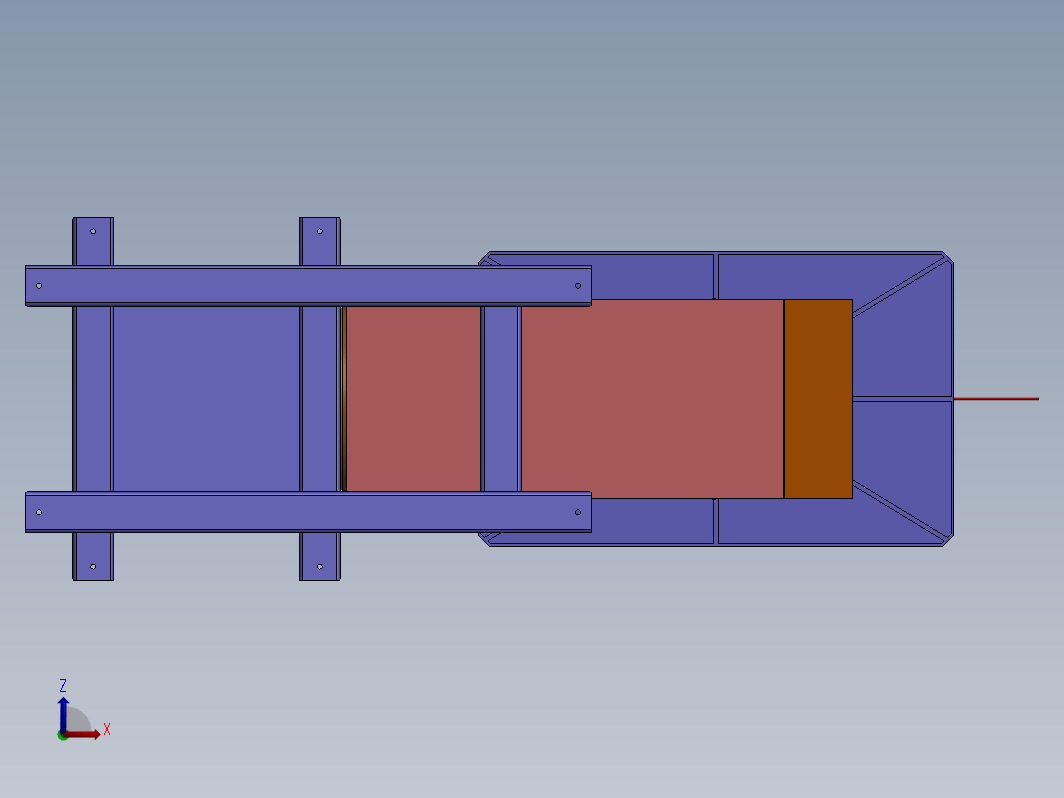

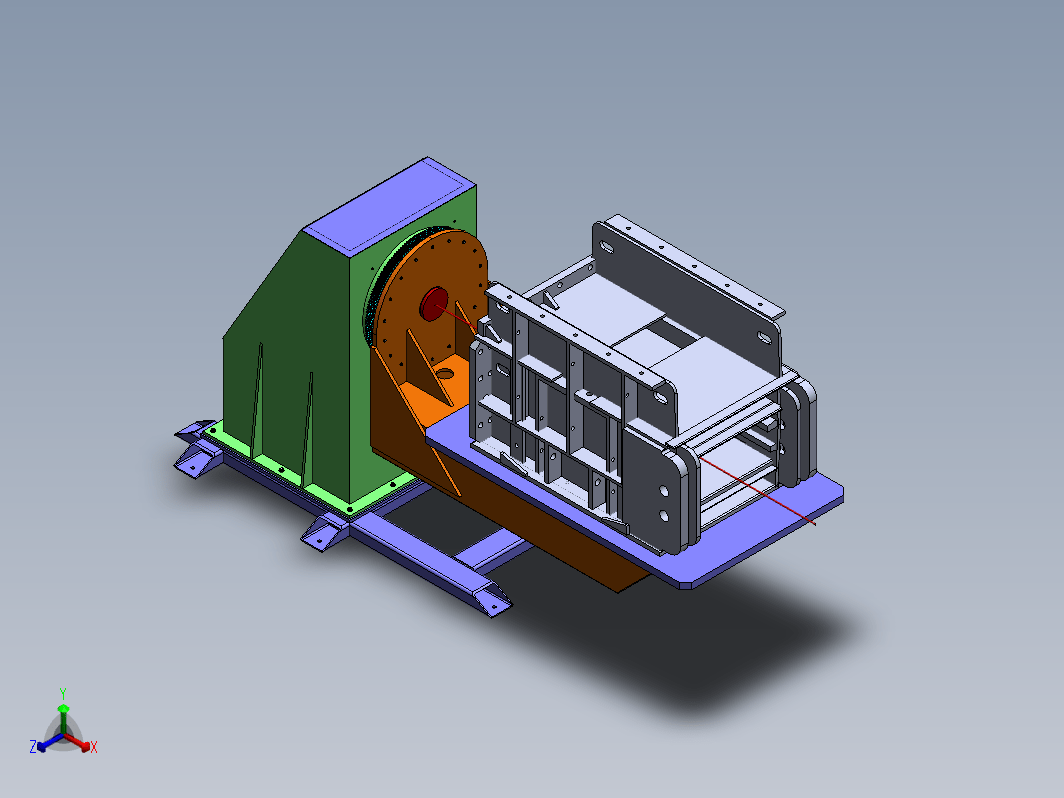

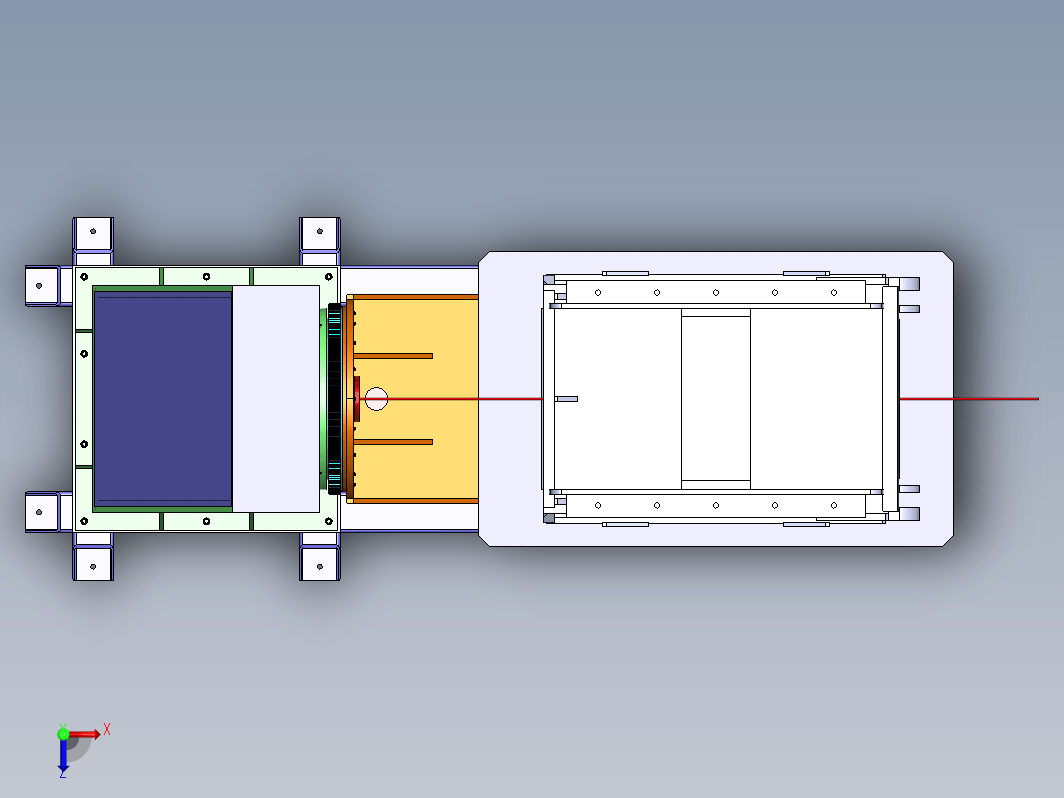

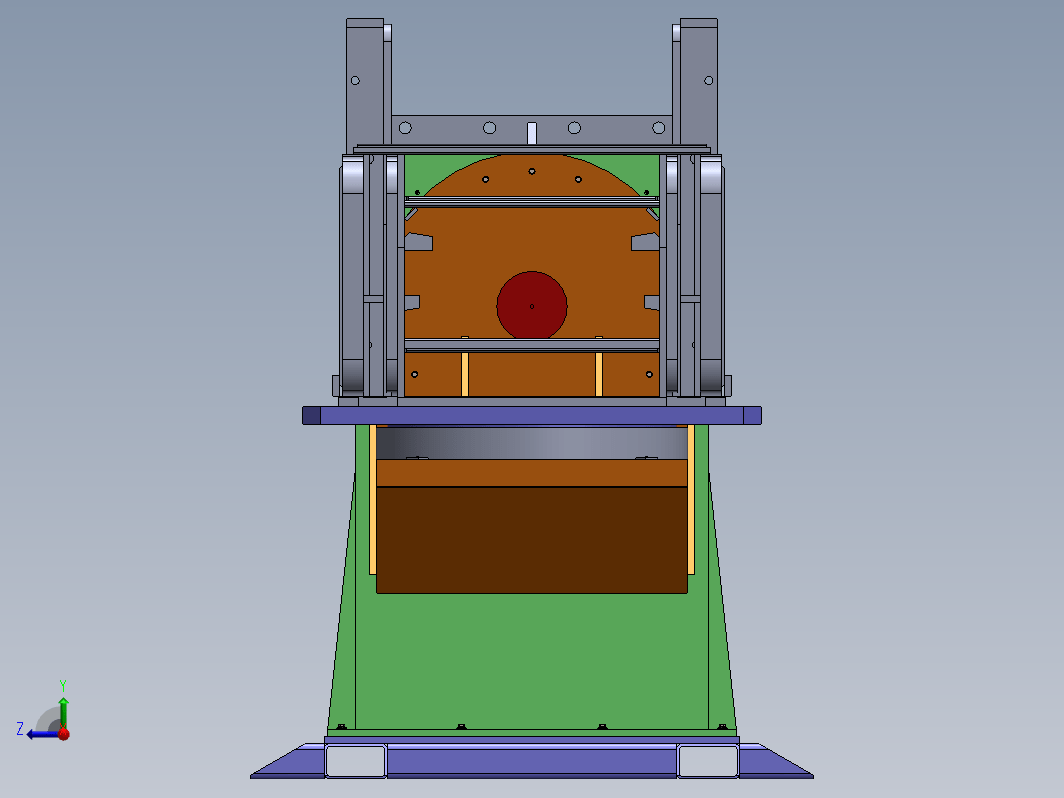

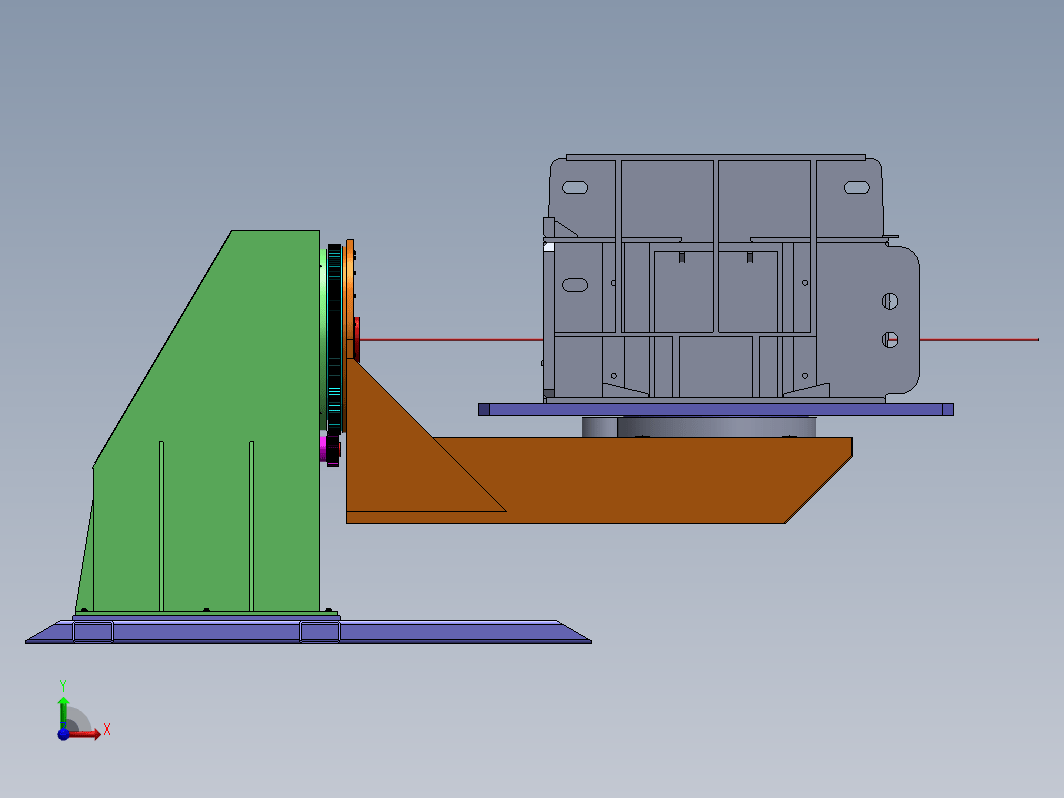

SolidWorks重型翻转焊接设备及细节全面绘制，L型变位机L型变位翻转机重型设备及其齿轮设计可参考。

下载需要5金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：670899

文件大小：11.57M

所需金币：5

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt、sldasm、STEP

软件版本：Solidworks 2016

作者

WX_201055

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	hexagon nuts grade c gb.sldprt	1.47M
2	L型变位机回转电机组件.SLDASM	156.42K
3	L型变位机壳体.SLDPRT	311.67K
4	L型变位机壳体组件.SLDASM	741.12K
5	L型变位机小齿轮（55）.SLDPRT	405.41K
6	L型变位机小齿轮（65）.SLDPRT	372.2K
7	L型变位机总装配.SLDASM	1.46M
8	L型变位机总装配.STEP	7.4M
9	L型回转组件.SLDASM	990.09K
10	L架（槽钢焊接）.SLDPRT	428.35K
11	plain washers--product grade c gb.sldprt	507.5K
12	prt4.1.5.1.SLDPRT	310.96K
13	prtzz1.2.3.SLDPRT	244.3K
14	spring lock washers--normal type gb.sldprt	671.5K
15	变位机底座.SLDPRT	339.84K
16	变位机盖板2（L型）.SLDPRT	44.34K
17	变位机盖板（L型）.SLDPRT	37.42K
18	回转平台（5T）.SLDPRT	199.57K
19	回转支撑内圈（QWC710.20-00).SLDPRT	78.93K
20	回转支撑外圈（QWC710.20-00).SLDPRT	1.53M
21	回转支撑组建（QWC710.20-00）.SLDASM	331.62K
22	回转支撑防护罩.SLDPRT	106.56K
23	回转电机减速机（WPEDX80-147-1.5).SLDPRT	288.12K
24	回转盖板.SLDPRT	42.58K
25	导电套(L型）.SLDPRT	121.5K
26	导电杆(L型）.SLDPRT	120.15K
27	导电组件(L型）.SLDASM	431.14K
28	弹簧(L型）.SLDPRT	496.05K
29	校订杆.SLDPRT	47.52K
30	竖直翻转电机减速机（WPEDX120-175-3.0).SLDPRT	309.85K
31	竖直翻转电机组件（L型）.SLDASM	132.06K

工程师必备！

SolidWorks重型翻转焊接设备及细节全面绘制，L型变位机L型变位翻转机重型设备及其齿轮设计可参考。
