剥线机构三维
图纸描述

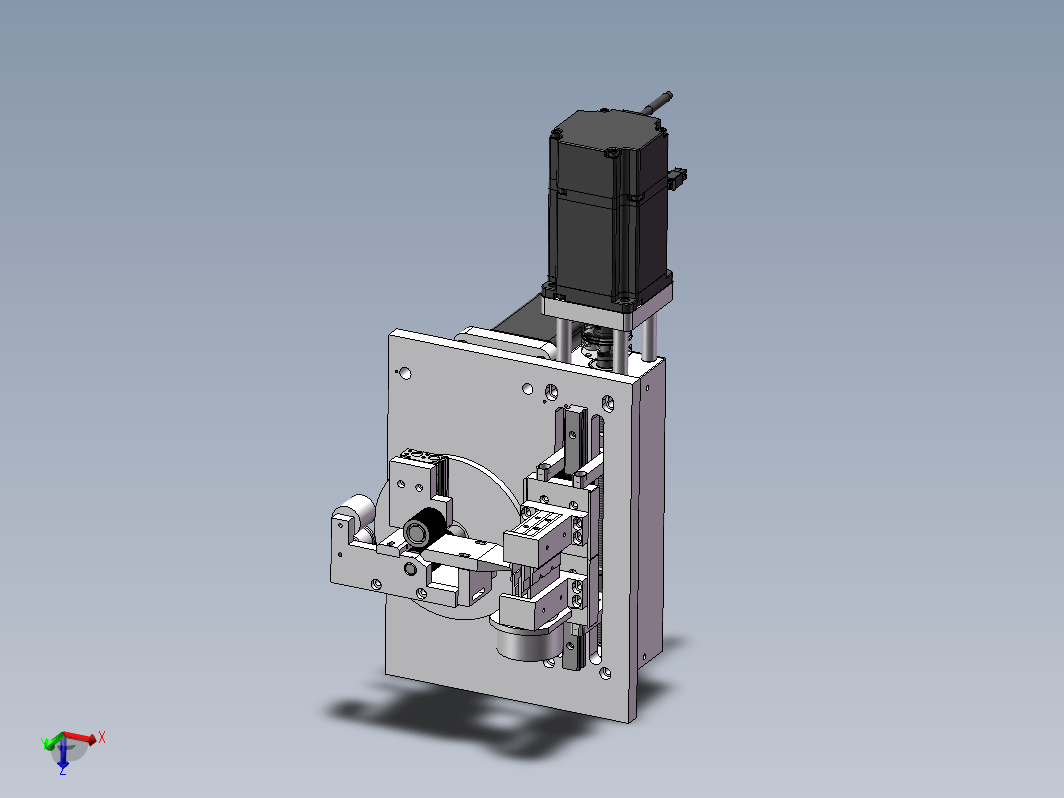

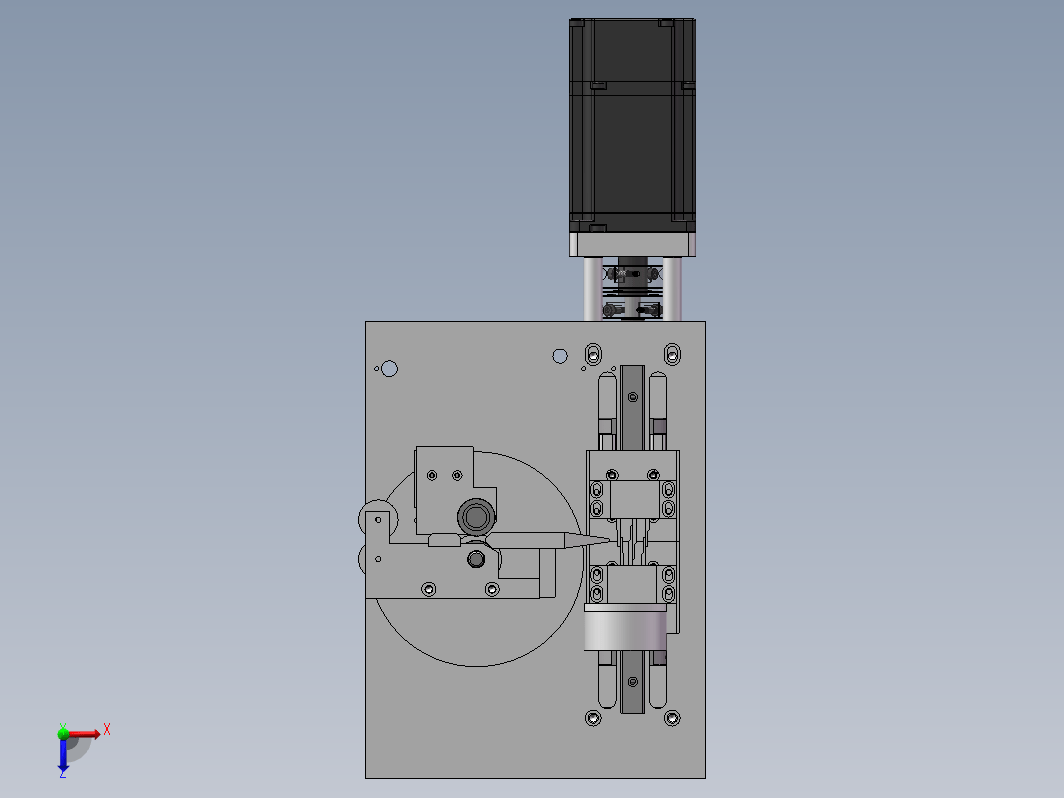

一款剥线机构三维设计，主要用于对线材剥内芯线。线材自动输送并进行压紧，压紧后，将线材内芯线切断，进行去除材料操作，其中不得伤害芯线的铜层，剥线尺寸通过限位调节，压紧块采用电木。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
只会画图
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  80机座750W伺服.SLDPRT | 1.86M |
| 2 | 86CM85-0-I14切刀电机.SLDPRT | 279.54K |
| 3 | A端剥线上轮轴.SLDPRT | 77.21K |
| 4 | A端剥线上轮轴垫.SLDPRT | 64.54K |
| 5 | A端剥线主轴.SLDPRT | 104.65K |
| 6 | A端压线上轮.SLDPRT | 444.91K |
| 7 | A端压线下轮.SLDPRT | 449.67K |
| 8 | A端压线轮固定底板.SLDPRT | 89.55K |
| 9 | A端压线轮固定立板.SLDPRT | 124.24K |
| 10 | A端压轮缸连接块.SLDPRT | 80.57K |
| 11 | A端导线块.SLDPRT | 80.61K |
| 12 | A端导线块支持板.SLDPRT | 78.52K |
| 13 | A端导线轮上.SLDPRT | 76.83K |
| 14 | A端导线轮下.SLDPRT | 97.7K |
| 15 |  A端模块.SLDASM | 439.26K |
| 16 | A端沾锡旋转盘.SLDPRT | 107.99K |
| 17 | A端过线块(中间）.SLDPRT | 87.8K |
| 18 | A端面板.SLDPRT | 176.09K |
| 19 | BSST1505c.sldprt | 90.55K |
| 20 | CPDT40_10_19_b.sldprt | 246.54K |
| 21 | CPDT40_10_19（D40L33）.SLDASM | 184.63K |
| 22 | C_BSST1505_272_s.sldprt | 72.49K |
| 23 | C_BSST1505_n.sldprt | 171.48K |
| 24 | M4.sldprt | 75.88K |
| 25 | MXQ8-10_0_0_.SLDASM | 147.02K |
| 26 | MXQ8_10_0_0_.sldasm | 166.28K |
| 27 | MXQ8_10_0__BODY.sldprt | 217.91K |
| 28 | MXQ8_10_0__TABLE.sldprt | 308.6K |
| 29 | SBC6000ZZ.sldprt | 126.91K |
| 30 | SBC6001ZZ.sldprt | 129.06K |
| 31 | SSXR24_220.sldasm | 107.93K |
| 32 | SSXR24_220_r.sldprt | 77.89K |
| 33 | SSXR24_b.sldprt | 233.24K |
| 34 | 上刀垫块1.SLDPRT | 103.39K |
| 35 | 上刀垫块2.SLDPRT | 90.97K |
| 36 | 上刀架^切刀架.sldasm | 98.71K |
| 37 | 下刀垫块1.SLDPRT | 77.81K |
| 38 | 下刀垫块2.SLDPRT | 70.94K |
| 39 | 下刀架^切刀架.sldasm | 90.4K |
| 40 | 光电开关3.sldprt | 65.4K |
| 41 | 刀架连接块.SLDPRT | 145.73K |
| 42 | 刀架（上）.SLDPRT | 127.72K |
| 43 | 刀架（下）.SLDPRT | 145.34K |
| 44 | 切刀丝杆272长双向.SLDASM | 188.43K |
| 45 | 切刀丝杆支撑板上.SLDPRT | 124.65K |
| 46 | 切刀丝杆支撑板下.SLDPRT | 148.57K |
| 47 | 切刀丝杆滑轨连接块.SLDPRT | 122.95K |
| 48 | 切刀丝杆背板.SLDPRT | 141.58K |
| 49 | 切刀电机固定板.SLDPRT | 125.91K |
| 50 | 切刀电机支撑柱.SLDPRT | 58.75K |
| 51 | 剥线刀片(下).SLDPRT | 81.32K |
| 52 | 剥线刀片.SLDPRT | 80.41K |
| 53 | 剥线机构.SLDASM | 2.34M |
| 54 | 废料器.SLDPRT | 84.22K |
| 55 | 旋转粘锡模块.SLDASM | 172.11K |
| 56 | 直齿M1.5X58 - 内孔34.SLDPRT | 508.6K |
| 57 | 直齿M1.5X58.SLDPRT | 516.52K |
| 58 | 粘锡、旋转感应片.SLDPRT | 82.25K |
| 59 | 粘锡电机固定底板.SLDPRT | 106.03K |
| 60 | 粘锡电机固定板.SLDPRT | 159.15K |
| 61 | 粘锡电机模块.SLDASM | 453.53K |
| 62 | 裁断刀片.SLDPRT | 82.21K |
| 63 | 裁断刀片（下）.SLDPRT | 82.49K |
