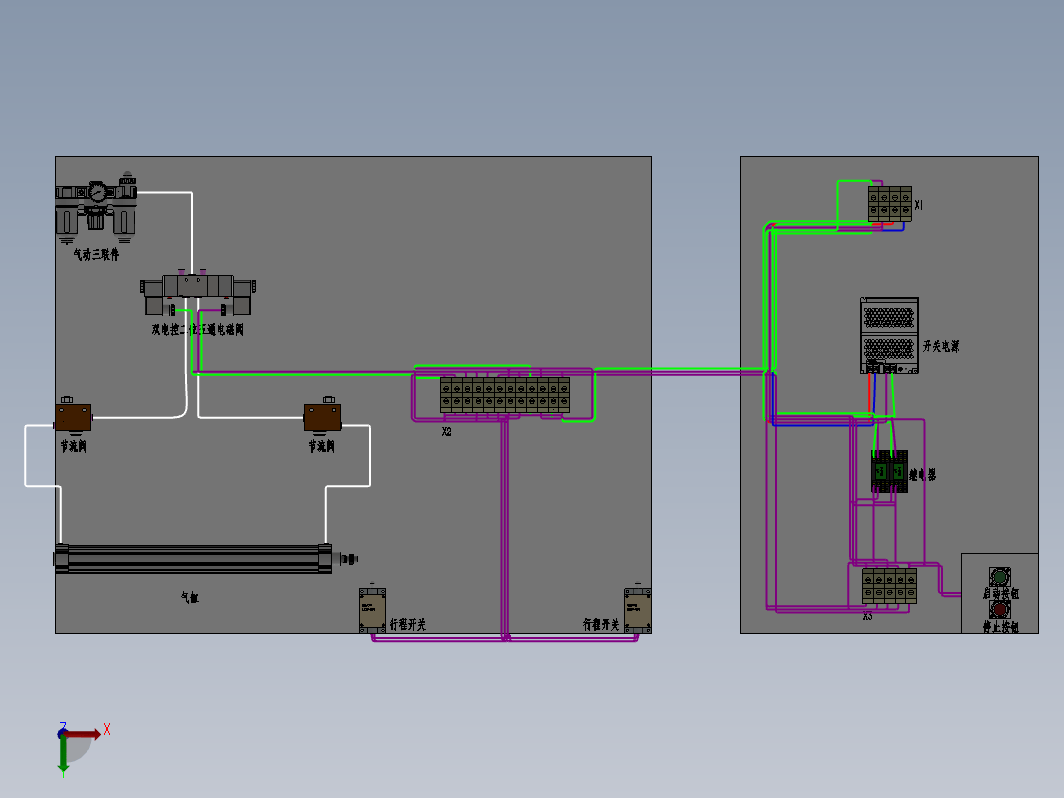

本实物图为二位五通阀连续往复回路的实物模型图，按下启动按钮后，气缸运动通过行程开关限制最大行程，行程开关控制电磁阀的线圈通断，使得电磁阀控制电磁阀的垫圈通，从而实现目标运动。

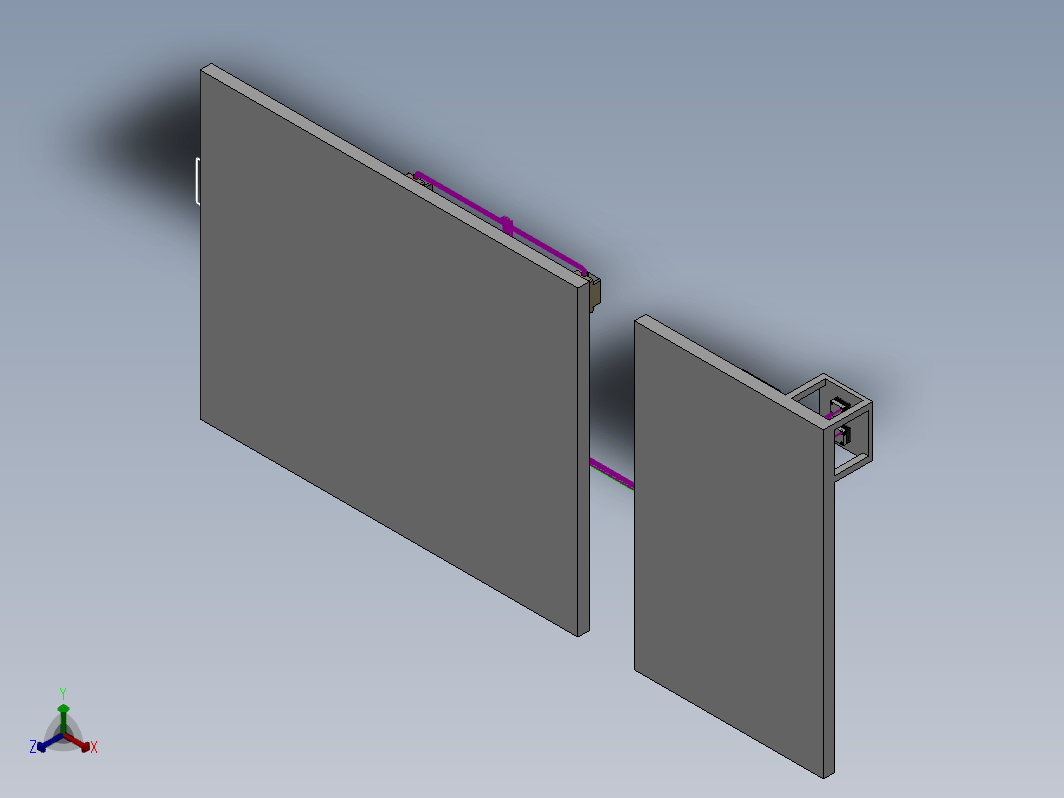

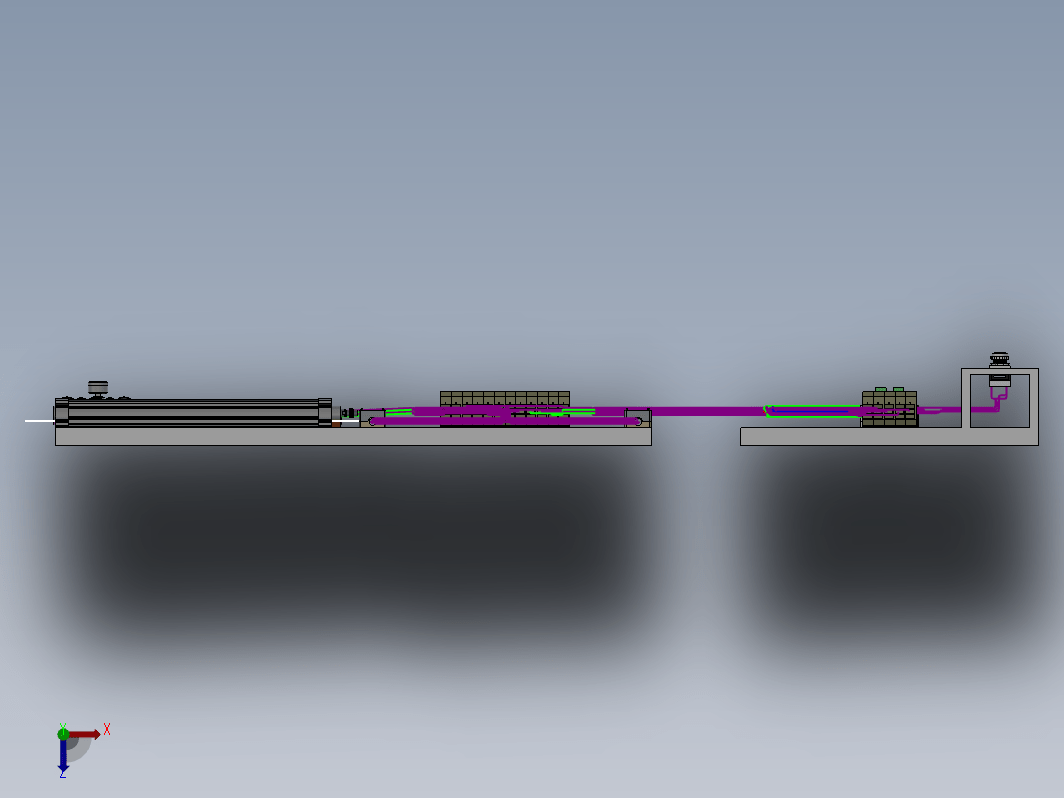

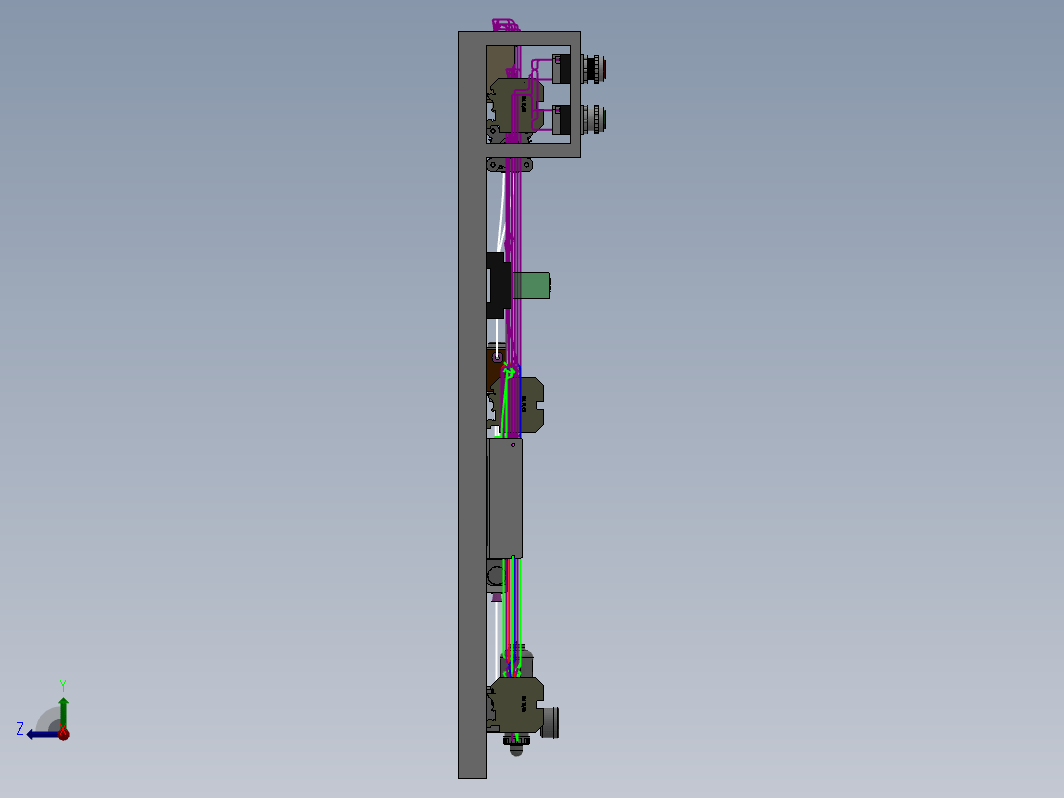

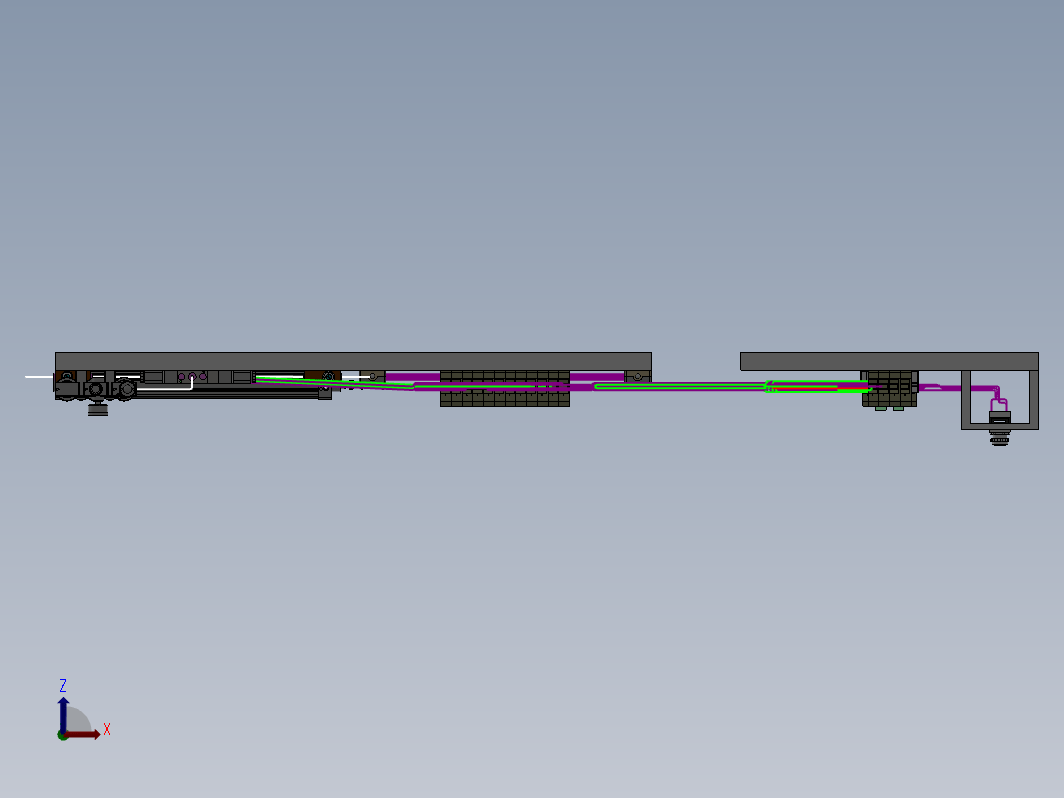

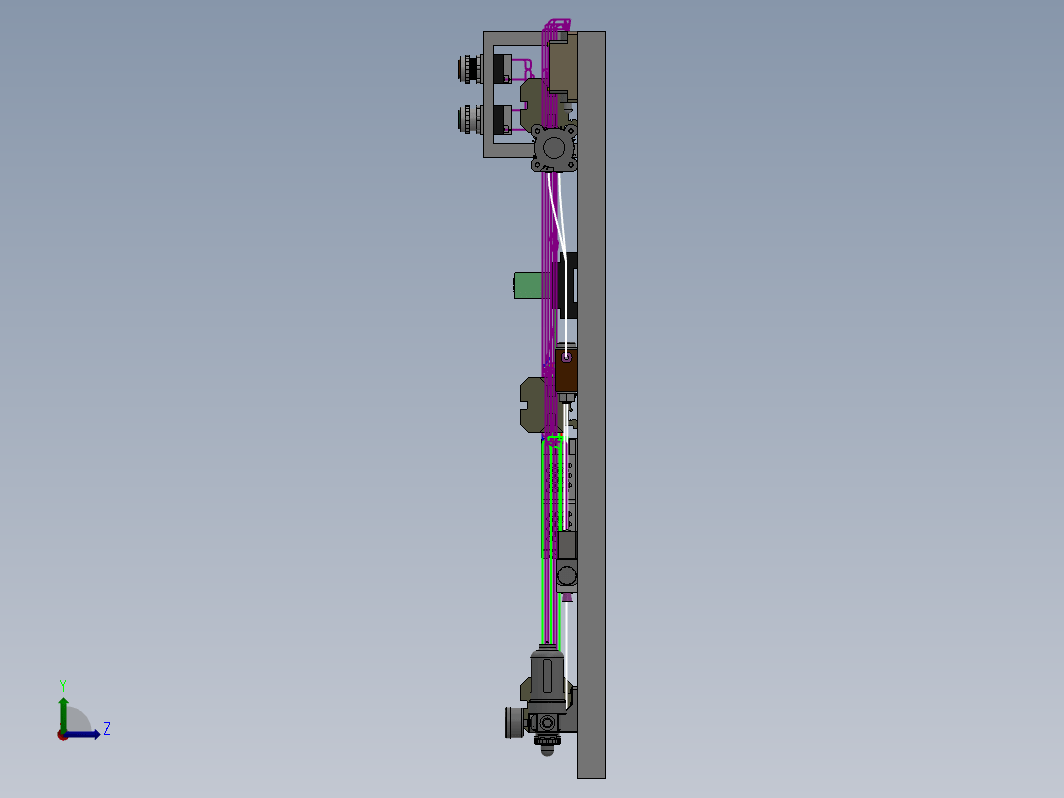

二位五通电磁阀控制往复运动控制实物图
图纸描述
本实物图为二位五通阀连续往复回路的实物模型图，按下启动按钮后，气缸运动通过行程开关限制最大行程，行程开关控制电磁阀的线圈通断，使得电磁阀控制电磁阀的垫圈通，从而实现目标运动。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
可否轻轻讲我知
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1560.sldasm | 4.11M |
| 2 |  AutomationDirect品牌PSS24-050.SLDPRT | 1.3M |
| 3 | SAK 35N.SLDPRT | 491.26K |
| 4 | 单向节流阀.SLDPRT | 160.87K |
| 5 | 双作用气缸.SLDPRT | 475.3K |
| 6 | 双电控二位五通电磁阀模型.sldprt | 452.81K |
| 7 | 德力西电气LD11-25 红 圆平形.SLDPRT | 467.31K |
| 8 | 德力西电气LD11-25 绿 圆平形.SLDPRT | 635.13K |
| 9 | 气动三联件.SLDPRT | 1.86M |
| 10 | 气动安装板.SLDPRT | 2.48M |
| 11 | 电气安装板.SLDPRT | 586.54K |
| 12 | 继电器.SLDPRT | 490.09K |
| 13 | 行程开关.SLDPRT | 341.01K |
