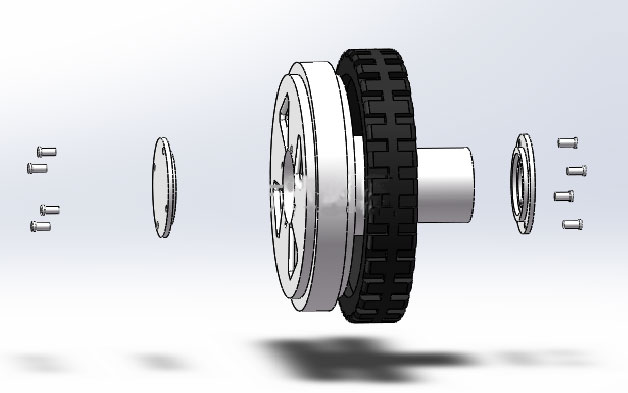

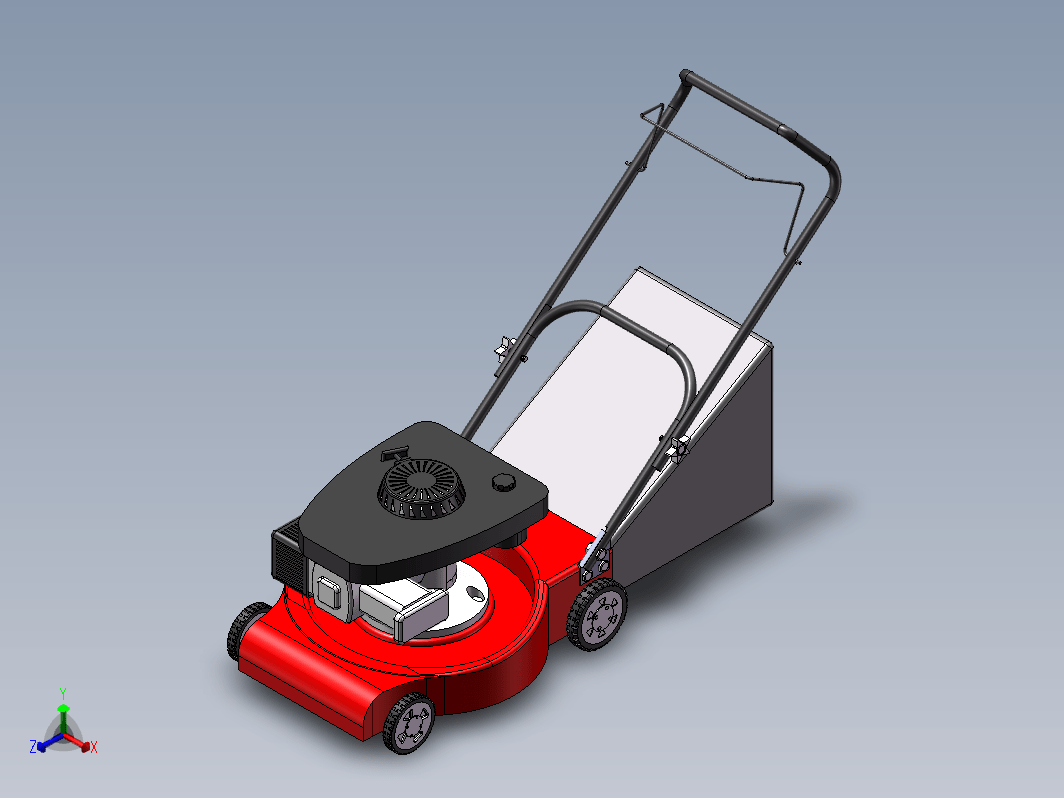

首先设计的是割草机的机身无论是尺寸还是结构都是个重要的内容。设计完机身后其次是传动部分，传动部分分为刀片、传动轴、工作轴。这三种模型的建立根据上面设计的尺寸来确定的。割草机的轮子也是设计的重点，其结构分为轮带、轮架、轮子端盖等等。在制作模型的时候其中最重要的是各个模型都能配合在一起，无论是尺寸还是形状都要保持一定的协调性。

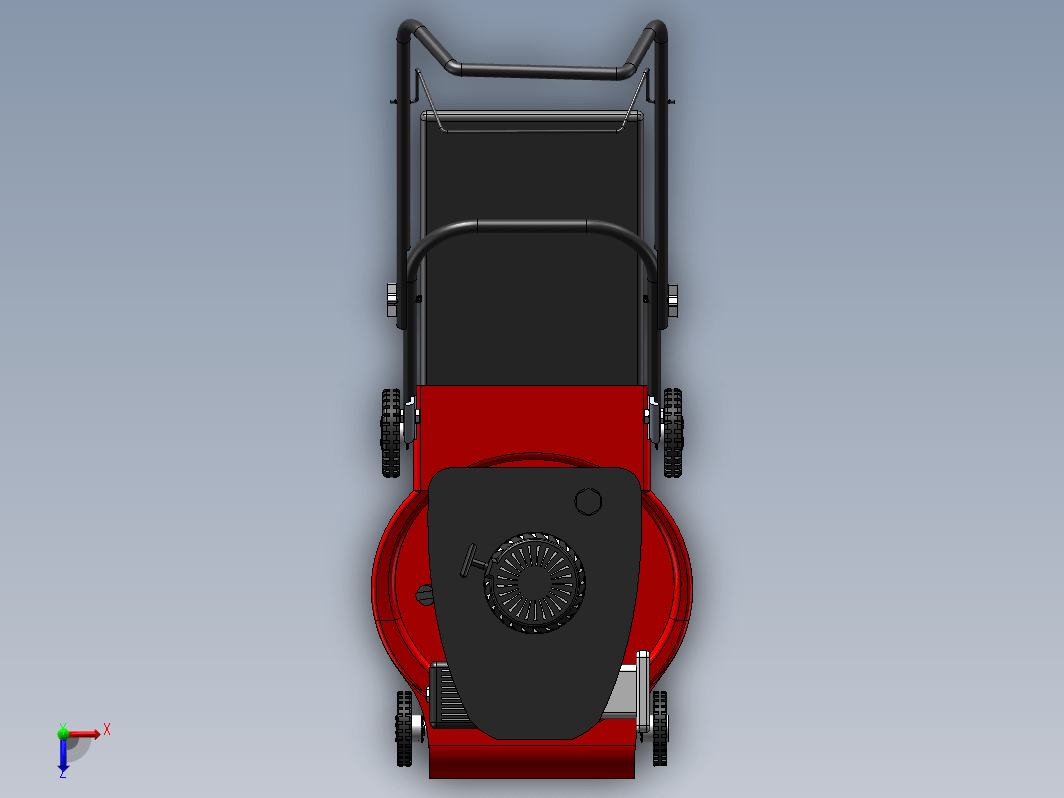

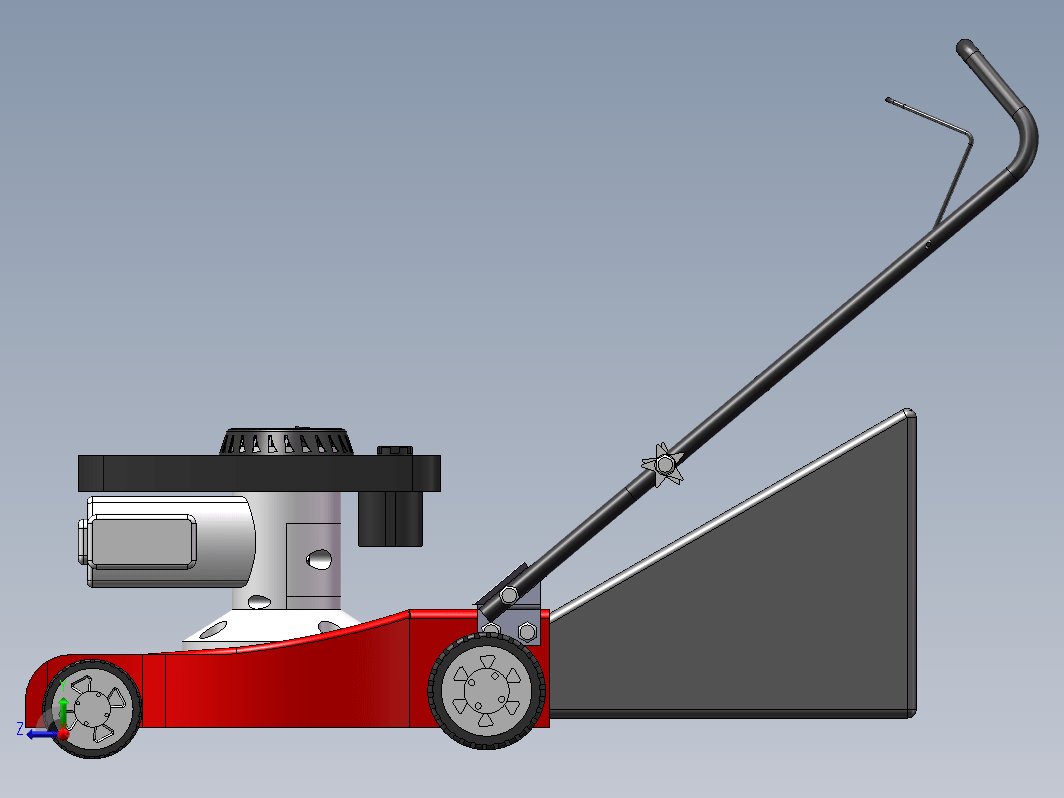

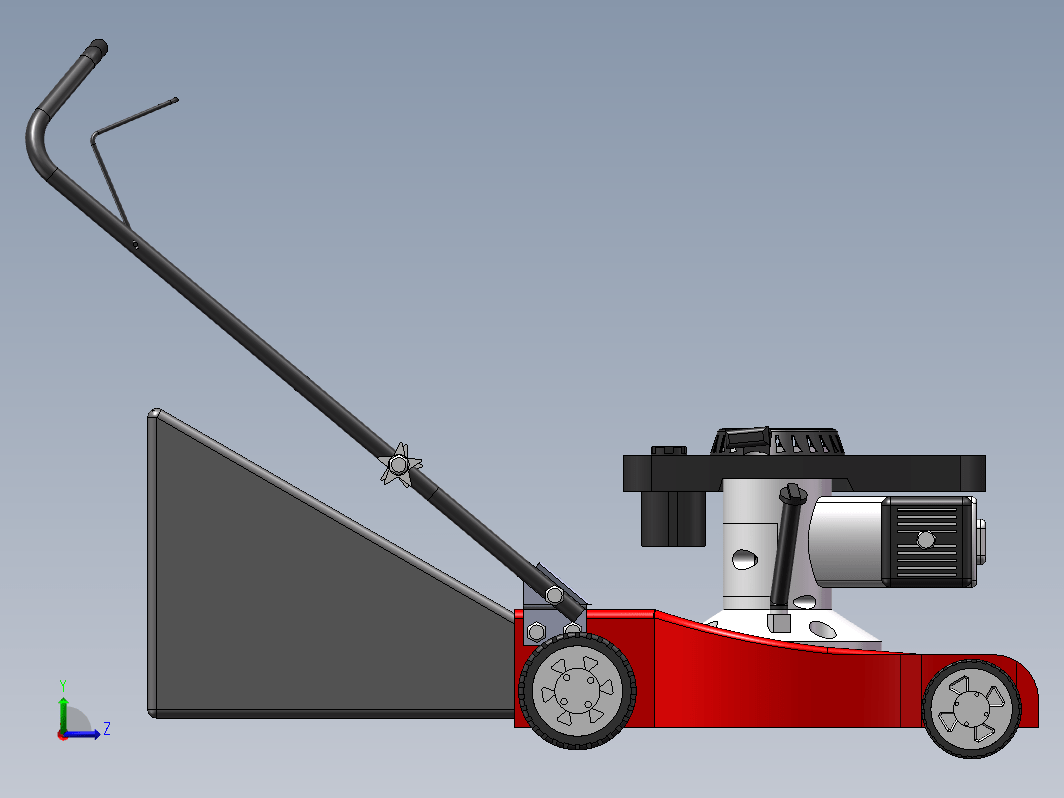

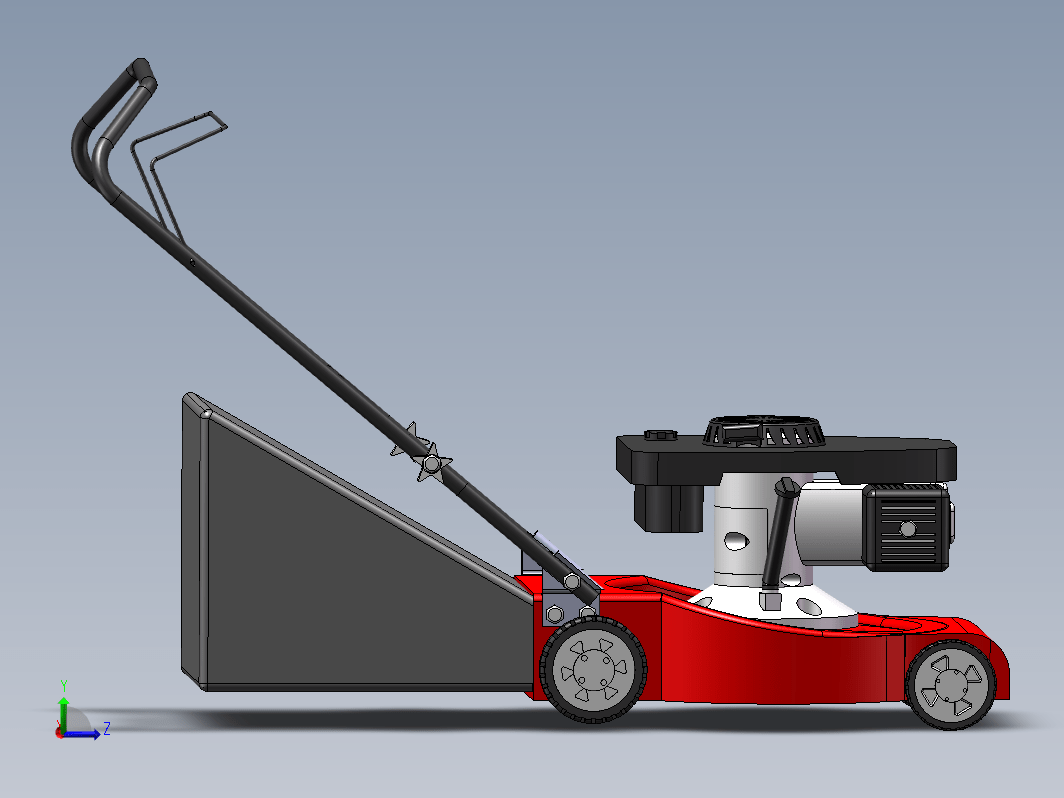

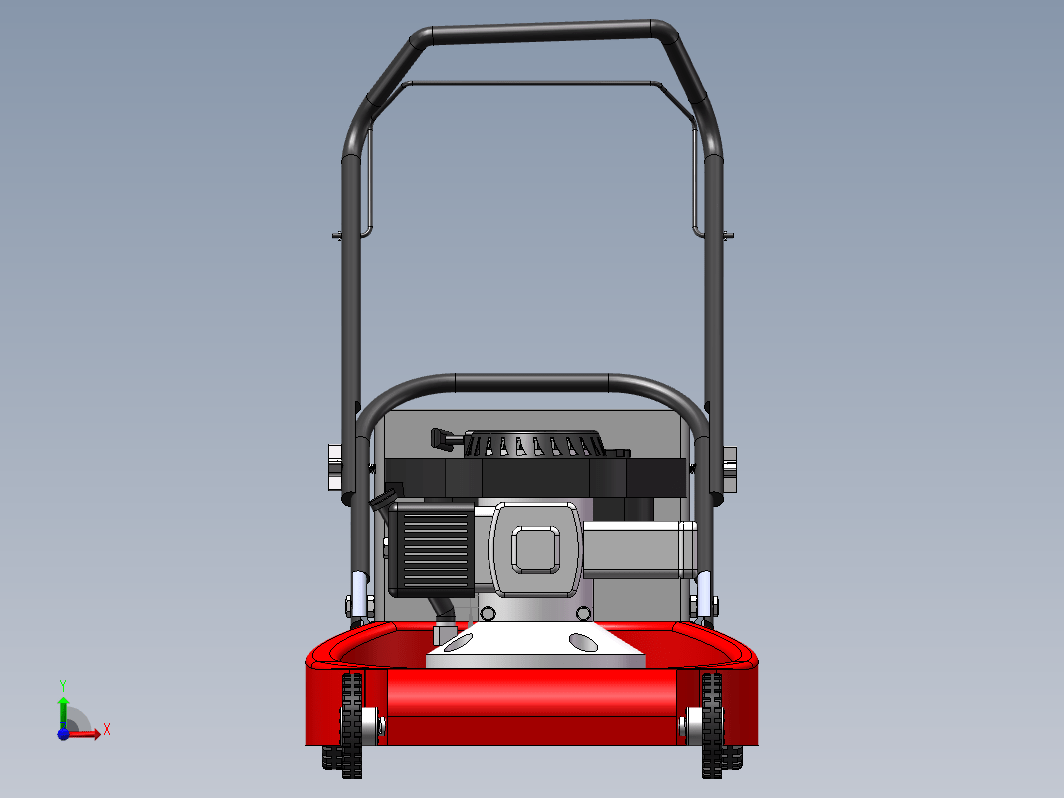

手推式割草机设计
图纸描述

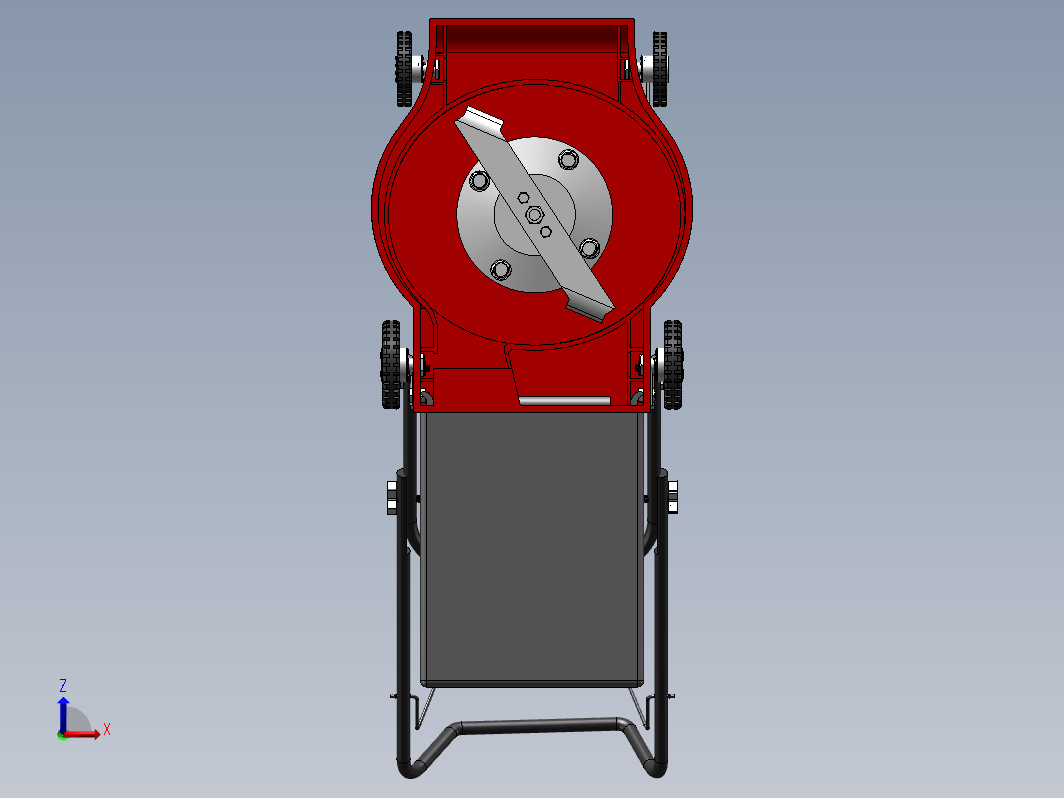

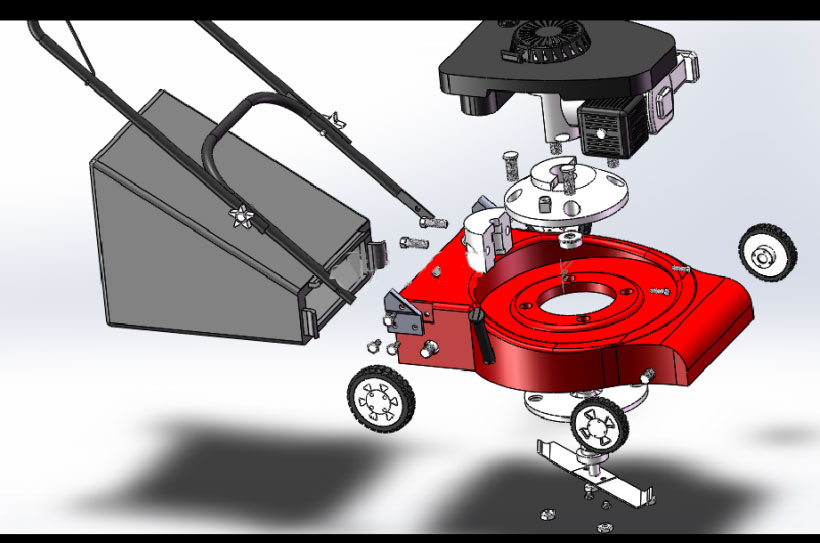

首先设计的是割草机的机身无论是尺寸还是结构都是个重要的内容。设计完机身后其次是传动部分，传动部分分为刀片、传动轴、工作轴。这三种模型的建立根据上面设计的尺寸来确定的。割草机的轮子也是设计的重点，其结构分为轮带、轮架、轮子端盖等等。在制作模型的时候其中最重要的是各个模型都能配合在一起，无论是尺寸还是形状都要保持一定的协调性。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201082
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  刀垫片.SLDPRT | 166.5K |
| 2 |  刀片.SLDDRW | 397.5K |
| 3 | 刀片.SLDPRT | 337.0K |
| 4 | 割草机机身.SLDPRT | 1.25M |
| 5 | 垫片.SLDPRT | 269.5K |
| 6 | 垫片2.SLDPRT | 279.0K |
| 7 | 大轮.SLDPRT | 320.0K |
| 8 | 大轮带.SLDPRT | 646.0K |
| 9 | 大轮端盖1.SLDPRT | 181.5K |
| 10 | 大轮端盖2.SLDPRT | 169.5K |
| 11 | 大轮销.SLDPRT | 146.5K |
| 12 | 导线.SLDPRT | 142.5K |
| 13 | 工作轴.SLDDRW | 309.0K |
| 14 | 工作轴.SLDPRT | 334.5K |
| 15 | 扶手1.SLDPRT | 246.5K |
| 16 | 扶手2.SLDPRT | 299.5K |
| 17 | 扶手螺栓.SLDPRT | 368.0K |
| 18 | 扶手装饰.SLDPRT | 225.0K |
| 19 | 拉栓.SLDPRT | 221.5K |
| 20 | 油箱.SLDPRT | 1.55M |
| 21 | 油箱1.SLDPRT | 237.5K |
| 22 | 油箱盖 .SLDPRT | 173.0K |
| 23 | 油箱盖1.SLDPRT | 294.0K |
| 24 | 消音器盖.SLDPRT | 428.0K |
| 25 | 离合2.SLDPRT | 150.0K |
| 26 | 离合器.SLDPRT | 285.5K |
| 27 | 螺栓.SLDPRT | 346.0K |
| 28 | 螺栓1.SLDPRT | 357.5K |
| 29 | 螺栓2.SLDPRT | 325.5K |
| 30 | 螺栓3.SLDPRT | 424.0K |
| 31 | 螺栓4.SLDPRT | 312.0K |
| 32 | 螺栓5.SLDPRT | 343.5K |
| 33 | 螺栓6.SLDPRT | 353.5K |
| 34 | 螺母.SLDPRT | 193.5K |
| 35 | 螺母2.SLDPRT | 206.0K |
| 36 | 螺母4.SLDPRT | 204.5K |
| 37 |  装配体1.SLDASM | 160.5K |
| 38 | 装配体2.SLDASM | 299.0K |
| 39 | 装配体3.SLDASM | 301.0K |
| 40 | 装配体4.SLDASM | 2.97M |
| 41 | 装配体5.SLDASM | 199.5K |
| 42 | 装配体6.SLDASM | 218.0K |
| 43 | 装配体7.SLDASM | 419.0K |
| 44 | 装配体9.SLDASM | 422.5K |
| 45 | 轮子.SLDPRT | 390.5K |
| 46 | 轮子垫片.SLDPRT | 143.0K |
| 47 | 轮子孔.SLDPRT | 165.0K |
| 48 | 轮子孔基座2.SLDPRT | 188.0K |
| 49 | 轮子孔座.SLDPRT | 339.0K |
| 50 | 轮胎带.SLDPRT | 636.0K |
| 51 | 轮销.SLDPRT | 144.5K |
| 52 | 轴下底座.SLDPRT | 267.0K |
| 53 | 轴基座.SLDPRT | 374.5K |
| 54 | 轴承1.SLDPRT | 175.0K |
| 55 | 轴承滚子.SLDPRT | 196.0K |
| 56 | 轴承端盖.SLDPRT | 180.5K |
| 57 | 输出轴.SLDPRT | 231.0K |
| 58 | 输出轴3.SLDDRW | 473.0K |
| 59 | 销.SLDPRT | 125.5K |
| 60 | 集草袋.SLDPRT | 365.5K |
