自动拆箱上料输送总装
图纸描述

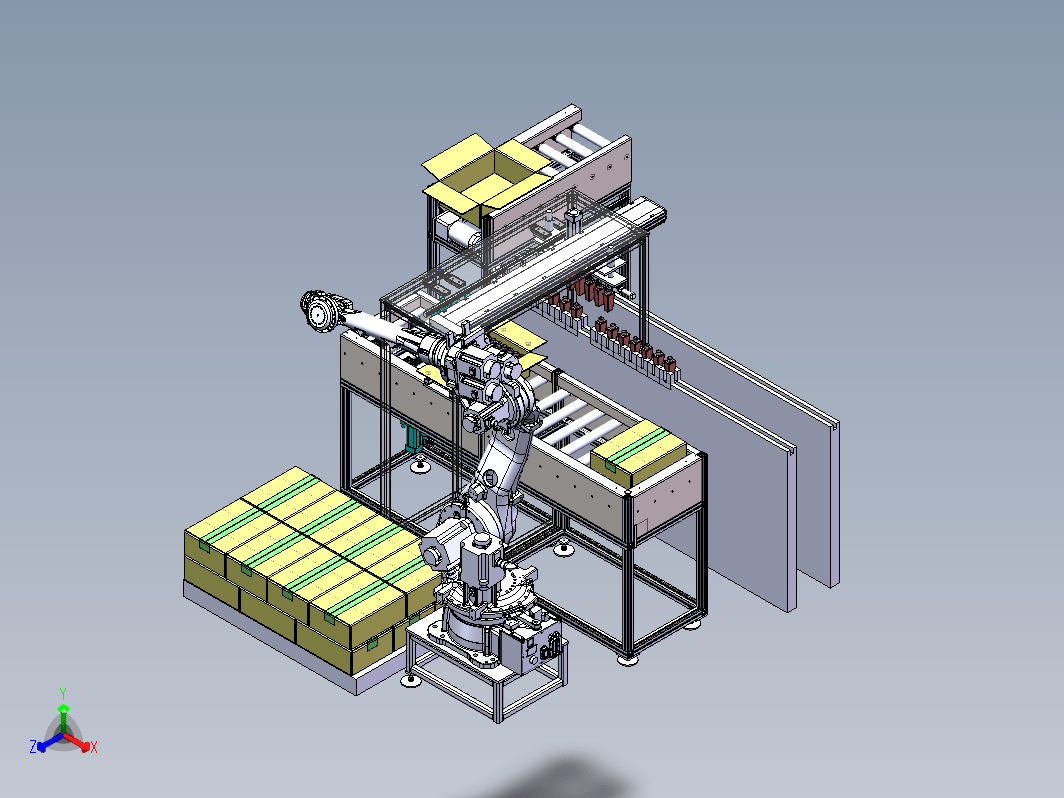

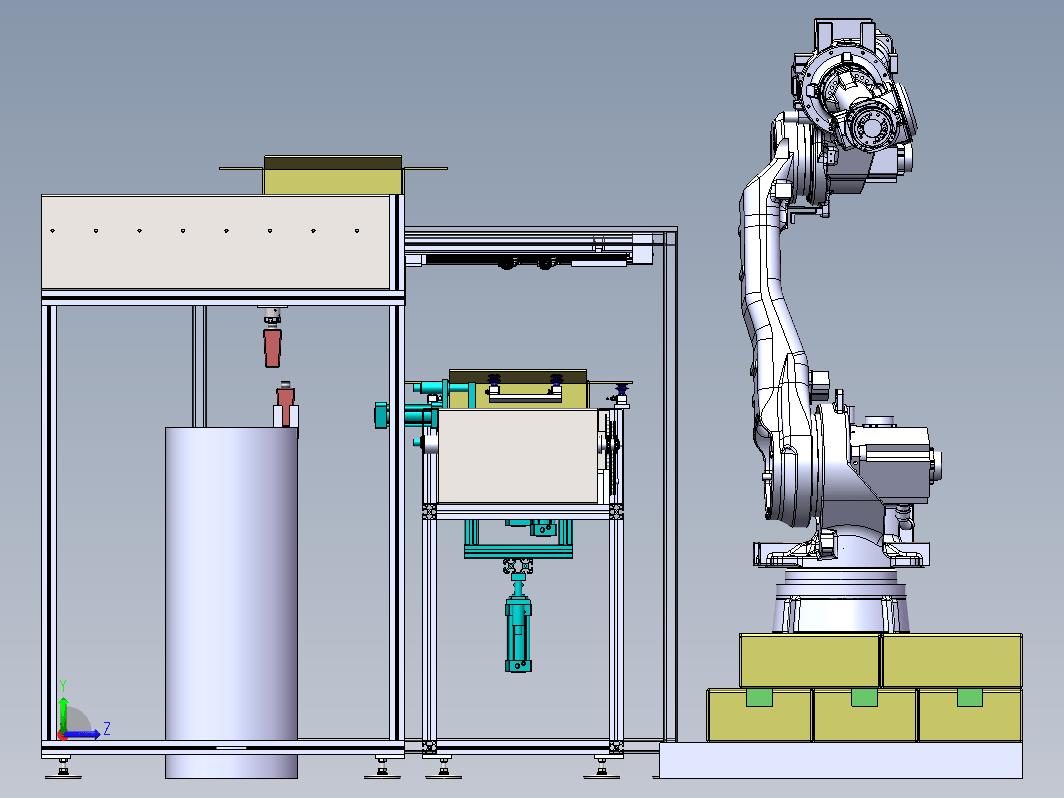

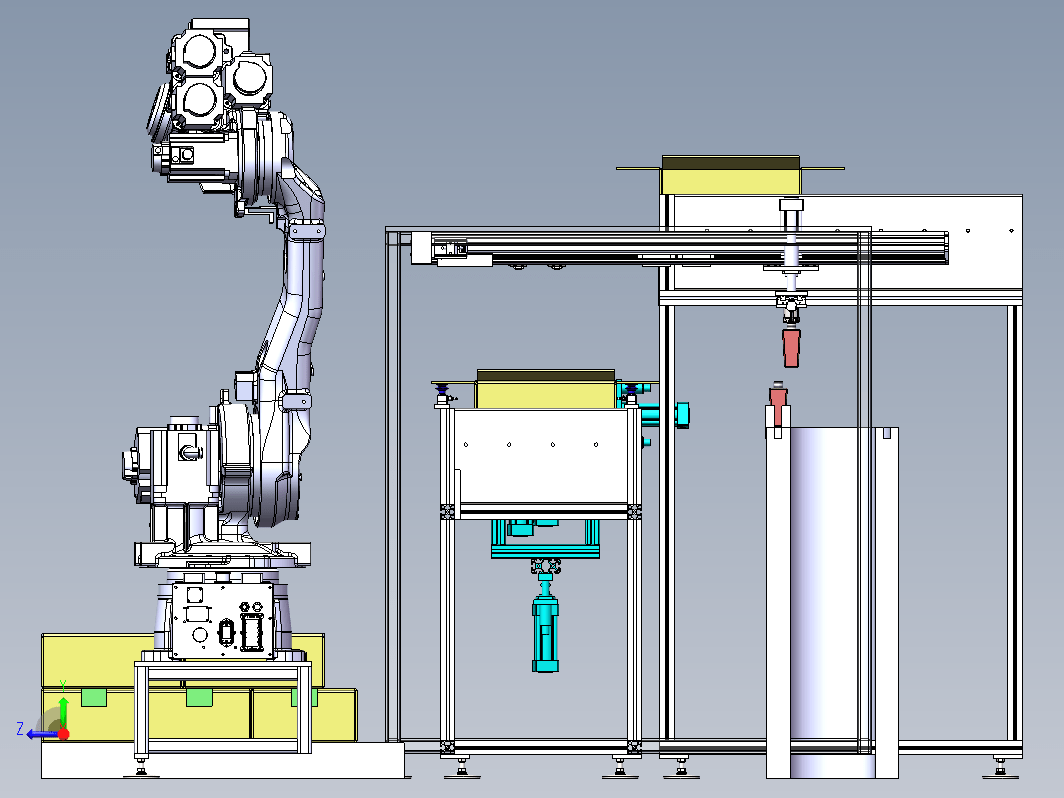

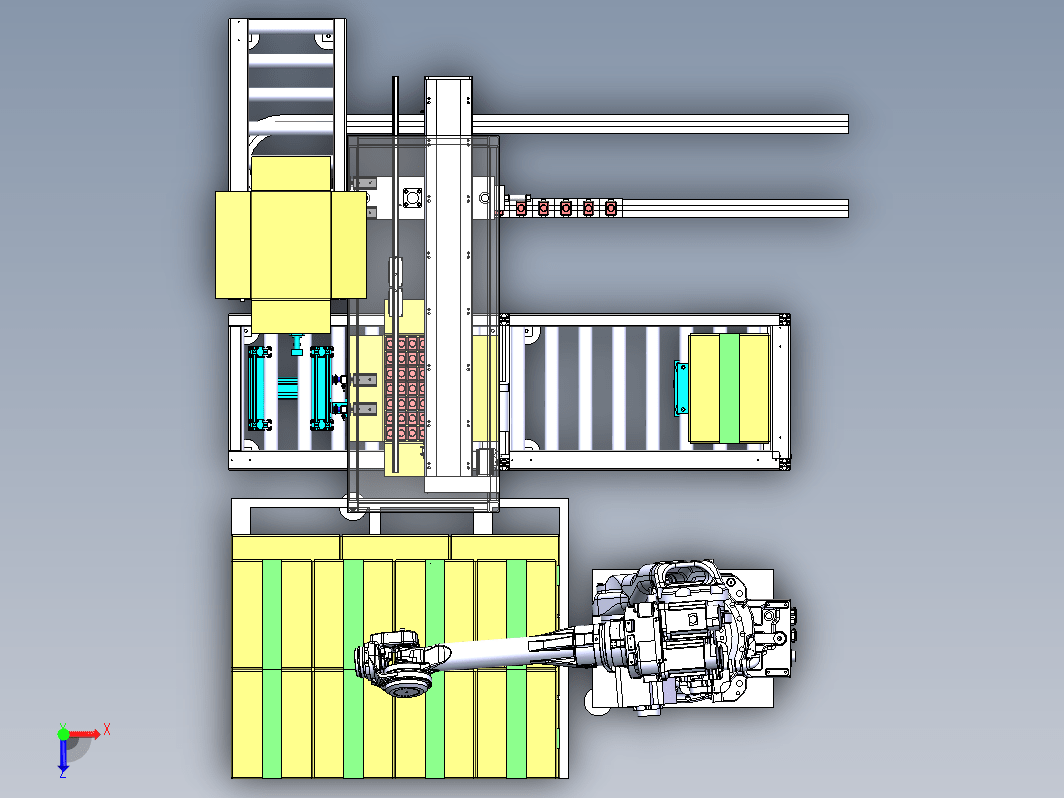

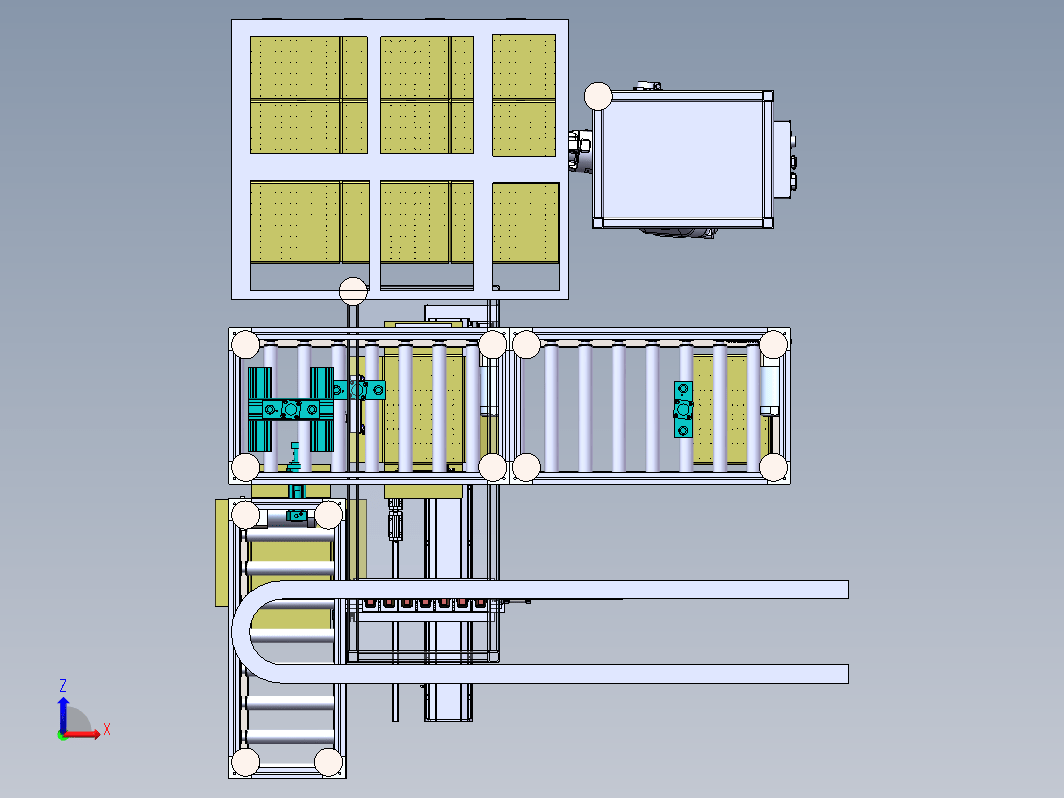

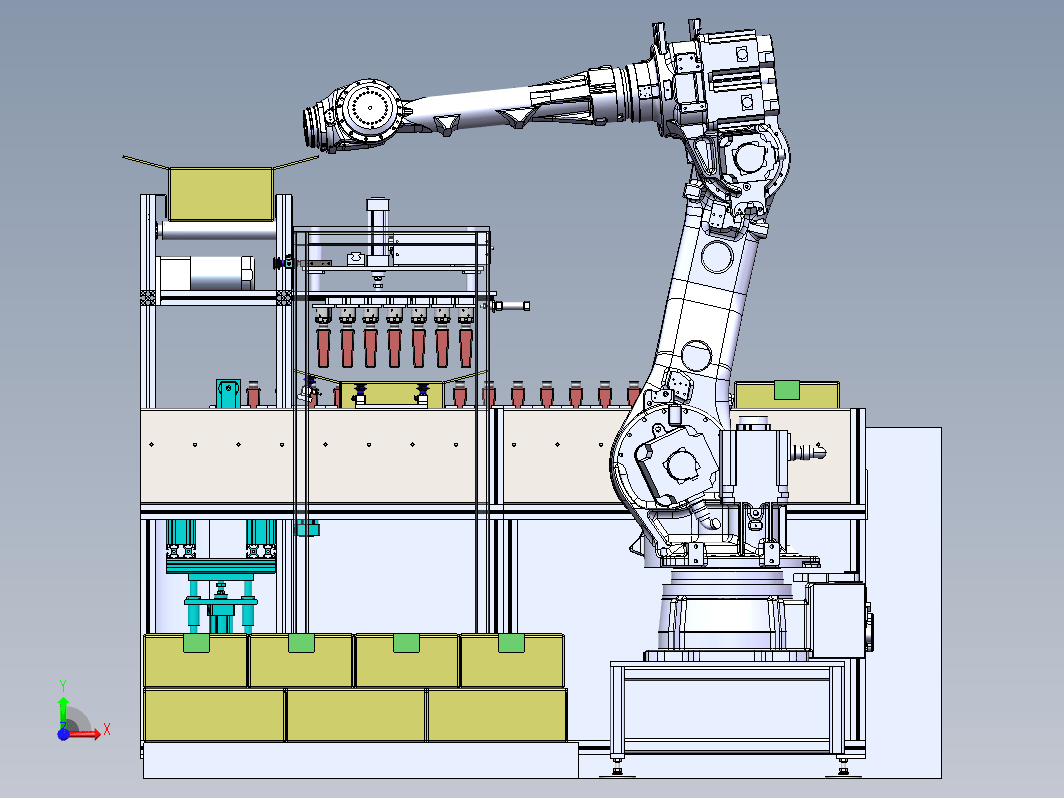

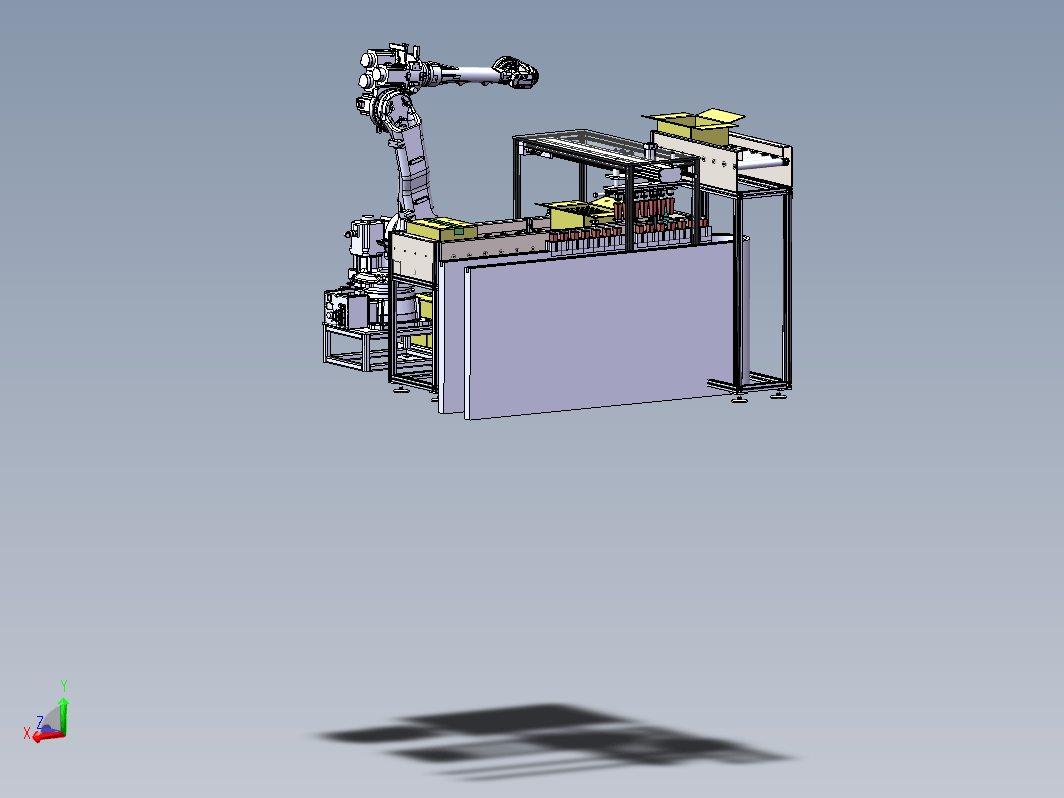

自动拆箱上料输送，机械手定位抓取箱子并拆箱，模组瓶子至输送线进入主站机器人上的相机将栈板上的纸箱拍照识别纸箱开口方向，吸盘将纸箱吸取放置在滚筒传输线上，刀片裁切纸箱上的胶带，当箱子传输到上料处后，定位机构将箱子定位，吸盘将纸箱的翻边打开，伺服取料机械手将玻璃瓶取放到治具流水线上，取完后空箱流出。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：670683
文件大小：105.69M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、slddrw、STEP
软件版本：Solidworks 2018
作者
三维灵魂画师
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2.321.JWA.ACC.SLDPRT | 999.0K |
| 2 | 4040－JD.SLDPRT | 12.33M |
| 3 | 6IK250RGN-CF+6GU12.5K.SLDPRT | 397.0K |
| 4 | adadfssdasfsdgs.SLDPRT | 230.5K |
| 5 | aDASFASASG.SLDPRT | 1017.0K |
| 6 | adasfdgfgh.SLDPRT | 309.5K |
| 7 | adasfdghfhg.SLDPRT | 544.0K |
| 8 | adasfsdgdfj.SLDPRT | 523.0K |
| 9 | aeasgfgjkl.SLDPRT | 253.5K |
| 10 | aefgsgdth.SLDPRT | 561.5K |
| 11 | asASdsgfdj.SLDPRT | 241.0K |
| 12 | Ascfsfvdfhhsb.SLDPRT | 220.0K |
| 13 | asdafasfsf.SLDPRT | 363.5K |
| 14 | Asdasfsgdfgsd.SLDPRT | 7.29M |
| 15 | asdfsegdh.SLDPRT | 180.5K |
| 16 | ASDSDFDFGHFGJHL.SLDPRT | 1.11M |
| 17 | asdsfsssgdhd.SLDPRT | 215.0K |
| 18 | EG15_RAIL.sldprt | 253.0K |
| 19 |  EGH15CA.SLDASM | 305.0K |
| 20 | EGH15CA_BLOCK.sldprt | 261.5K |
| 21 | HFCY25+_DS1-H-2_.SLDPRT | 659.5K |
| 22 | HGH25HA.SLDASM | 190.5K |
| 23 | HG_BLOCK_HGHHA_ANY.sldprt | 197.0K |
| 24 | LMF11-d25.SLDPRT | 238.5K |
| 25 | LMG21-d20.SLDPRT | 254.0K |
| 26 | MH50.SLDASM | 12.06M |
| 27 | MH50.SLDPRT | 5.59M |
| 28 | MH50_B_AXIS_Standard.sldprt | 2.66M |
| 29 | MH50_L_AXIS_Standard.sldprt | 1.7M |
| 30 | MH50_R_AXIS_Standard.sldprt | 1.77M |
| 31 | MH50_S_AXIS_Standard.sldprt | 3.43M |
| 32 | MH50_T_AXIS_Standard.sldprt | 41.87K |
| 33 | MH50_U_AXIS_Standard.sldprt | 2.89M |
| 34 | MI20x30SU_0_+__.SLDPRT | 419.5K |
| 35 | PRT0001.sldprt | 297.5K |
| 36 | S51001-05-01-01a.SLDPRT | 468.5K |
| 37 | S51001-05-01-02a.SLDPRT | 575.0K |
| 38 | S51001-05-01-03a.SLDPRT | 268.5K |
| 39 | S51001-05-01-07.SLDPRT | 681.0K |
| 40 | S51001-05-01-08.SLDPRT | 216.5K |
| 41 | sasdfasdfsgdfj.SLDPRT | 222.0K |
| 42 | SASFSGFGJ.SLDPRT | 237.0K |
| 43 | SI50x80S_000_+__.SLDPRT | 424.0K |
| 44 | TR10X30S_0_+__.SLDPRT | 520.0K |
| 45 | YBSC17-20-1200-BR-P-40-N-A-1.SLDPRT | 622.0K |
| 46 | 上料输送总装.SLDASM | 14.95M |
| 47 |  上料输送总装.SLDDRW | 16.62M |
| 48 | 下料滚筒输送.SLDASM | 1.31M |
| 49 | 取料机架.SLDPRT | 557.0K |
| 50 | 取料机架装配.SLDASM | 284.0K |
| 51 | 取料滚筒输送.SLDASM | 1.32M |
| 52 | 变距取料.SLDASM | 1.61M |
| 53 | 安全门-E0605.SLDPRT | 500.21K |
| 54 | 安全门.SLDPRT | 796.0K |
| 55 | 安全防护门-E0605.SLDASM | 173.24K |
| 56 | 安全防护门.SLDASM | 180.64K |
| 57 | 封箱.SLDASM | 317.5K |
| 58 | 平垫圈A级8×1．6.SLDPRT | 136.0K |
| 59 | 机器人机架.SLDPRT | 551.0K |
| 60 | 机器人机架装配.SLDASM | 290.0K |
| 61 | 栈板.SLDPRT | 272.0K |
| 62 | 栈板上料组.SLDASM | 171.55K |
| 63 | 治具座.SLDPRT | 242.5K |
| 64 | 治具流水线.SLDPRT | 278.0K |
| 65 | 治具组件.SLDASM | 222.0K |
| 66 | 流水线组件.SLDASM | 296.5K |
| 67 | 满箱滚筒输送.SLDASM | 1.42M |
| 68 | 玻璃瓶.SLDPRT | 358.0K |
| 69 | 纸箱.SLDPRT | 490.0K |
| 70 | 纸箱1.SLDPRT | 472.0K |
| 71 | 纸箱翻边机构.SLDASM | 558.5K |
| 72 | 纸箱阻挡机构.SLDASM | 326.5K |
| 73 | 纸箱顶起机构.SLDASM | 559.5K |
| 74 | 网板-E0605.SLDPRT | 661.5K |
| 75 | 装箱.SLDASM | 183.07K |
| 76 | 调整脚-FTM12_100_100D.SLDPRT | 228.0K |
| 77 | 链条08B.SLDPRT | 1.64M |
| 78 | 长胶带.SLDPRT | 192.0K |
| 79 |  自动拆箱上料输送总装-DFM.pptx | 1.24M |
| 80 |  自动拆箱上料输送总装.STEP | 97.1M |
