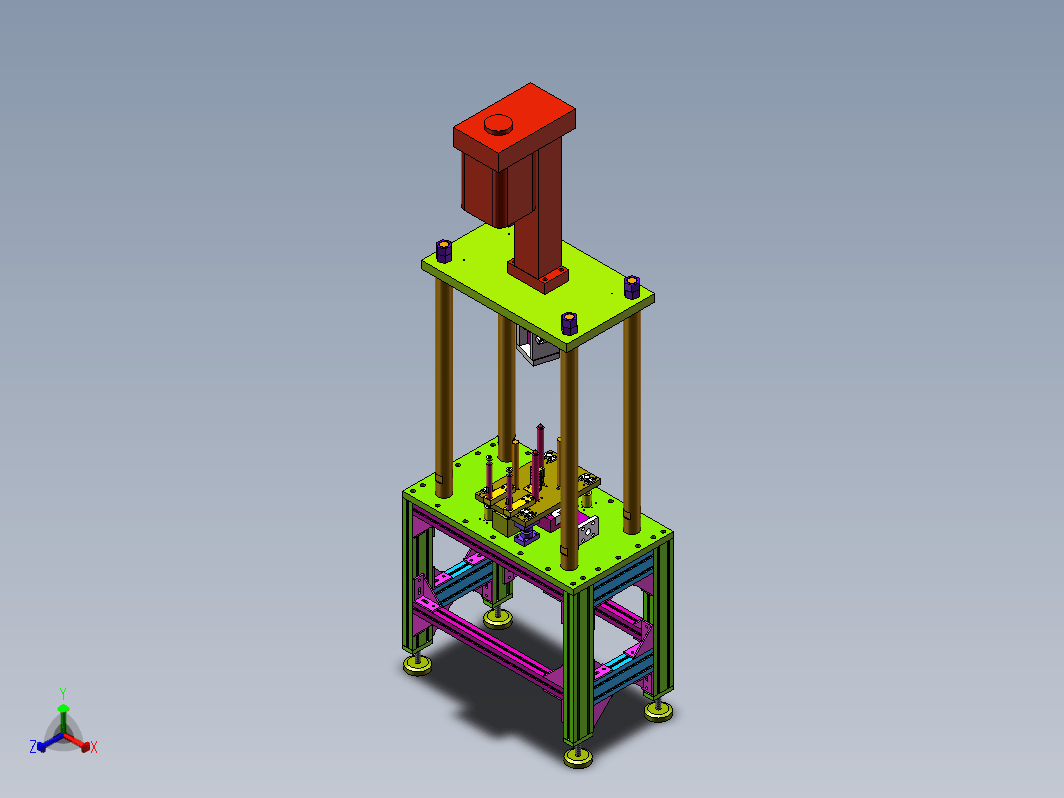

一款电机定子安装设备，属于一款压力机，这是一款设计完整、合理的压力机模型设备，图纸已经用于实际加工生产，零件可以直接出图加工。设备的结构组成原理：机架部分、压力机结构、定位工装和电气控制系统。图纸格式为solidworks2018，欢迎下载使用。

电机转子压入机
首页>图纸库>机械设备>自动化设备2024-05-31报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
116

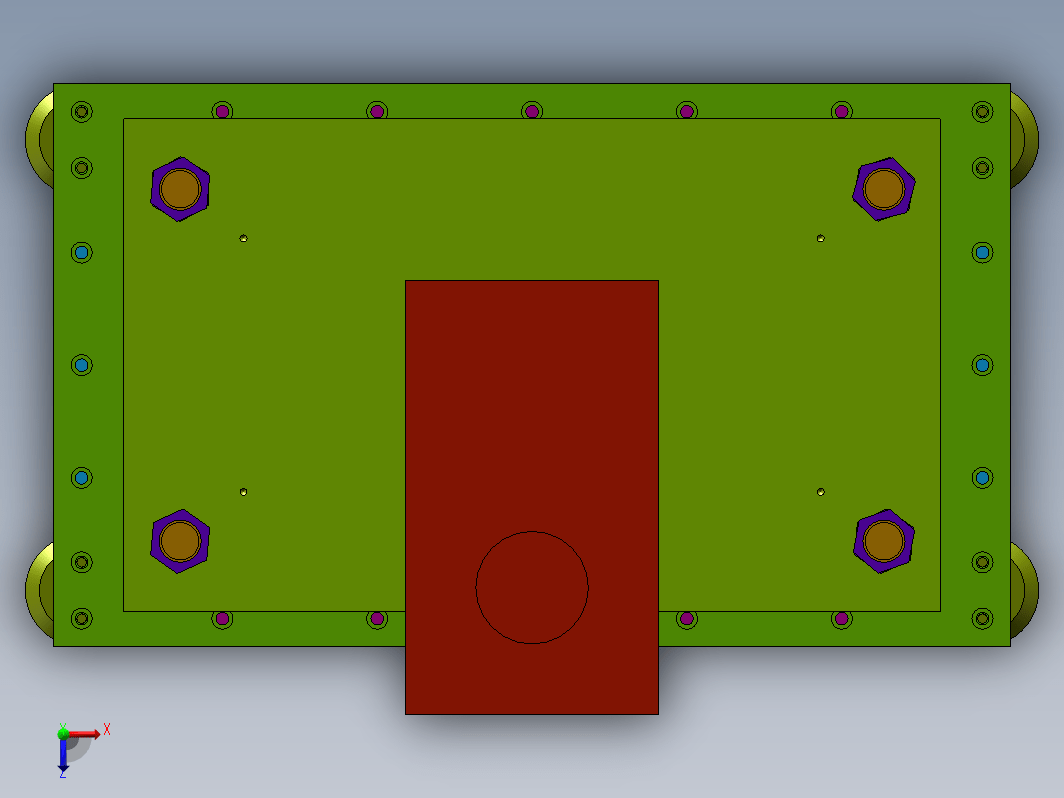

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
一款电机定子安装设备，属于一款压力机，这是一款设计完整、合理的压力机模型设备，图纸已经用于实际加工生产，零件可以直接出图加工。设备的结构组成原理：机架部分、压力机结构、定位工装和电气控制系统。图纸格式为solidworks2018，欢迎下载使用。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：670573
文件大小：6.75M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2018
作者
CAD呀
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 CP-1(定子）.1.SLDPRT63.46K
2软件图标3 CP-2(定子轴）.1.SLDPRT51.9K
3软件图标3 IJVH-001-1.SLDPRT140.27K
4软件图标3 IJVH-001-2.SLDPRT136.0K
5软件图标3 IJVH-001-3.SLDPRT163.71K
6软件图标4 IJVH-001-4.SLDASM74.37K
7软件图标3 IJVH-001-5.SLDPRT104.63K
8软件图标4 IJVH-001.SLDASM224.44K
9软件图标3 IJVH-002.SLDPRT294.05K
10软件图标4 IJVH-003.SLDASM213.67K
11软件图标4 IJVH-004.SLDASM87.48K
12软件图标3 IJVH-004.SLDPRT84.14K
13软件图标4 IJVH-005.SLDASM120.5K
14软件图标4 IJVH-006.SLDASM209.22K
15软件图标4 IJVH-007.SLDASM58.43K
16软件图标3 IJVH-008.SLDPRT92.09K
17软件图标4 IJVH-009.SLDASM125.84K
18软件图标3 M16X1.5螺钉.1.SLDPRT96.81K
19软件图标3 NS-TH3B-3t.1.SLDPRT101.88K
20软件图标3 NS-WY02-10.1.SLDPRT314.08K
21软件图标3 NS-YB05C-A1(五位数显，带232接口）.1.SLDPRT155.5K
22软件图标3 RP-11-5(脚杯块）.1.SLDPRT96.23K
23软件图标3 RP-11-6（M16x200脚杯）.1.SLDPRT73.45K
24软件图标3 RP-16-1(压块).1.SLDPRT90.87K
25软件图标3 RP-16-3(辅助连接块）.1.SLDPRT94.3K
26软件图标3 RP-16-5(M8X30杯头）.1.SLDPRT93.41K
27软件图标4 RP-4(辅助支撑机构）.1.SLDASM76.7K
28软件图标3 RP-4-10（电动缸）.1.SLDPRT116.74K
29软件图标3 RP-4-11（直柱）.1.SLDPRT56.63K
30软件图标3 RP-4-12(固定块).1.SLDPRT112.47K
31软件图标3 RP-4-14(导板).1.SLDPRT277.74K
32软件图标3 RP-4-15(ACQ32X20).1.SLDPRT92.14K
33软件图标3 RP-4-15(ACQ40X30).1.SLDPRT85.22K
34软件图标3 RP-4-15(ACQ50X20).1.SLDPRT92.69K
35软件图标3 RP-4-16(定位支撑柱）.1.SLDPRT59.42K
36软件图标3 RP-4-16(支撑柱）.1.SLDPRT54.16K
37软件图标3 RP-4-18(垫块）.1.SLDPRT82.99K
38软件图标3 RP-4-19(滑块）.1.SLDPRT76.93K
39软件图标3 RP-4-20(滑槽）.1.SLDPRT116.42K
40软件图标3 RP-4-21(滑槽压块）.1.SLDPRT73.08K
41软件图标3 RP-4-22(M24x3螺母）.1.SLDPRT105.5K
42软件图标3 RP-4-23(气缸固定块）.1.SLDPRT97.64K
43软件图标3 RP-4-24(连接螺钉）.1.SLDPRT96.68K
44软件图标3 RP-4-29(固定块）.1.SLDPRT98.09K
45软件图标3 RP-4-30(连接块）.1.SLDPRT110.77K
46软件图标3 RP-4-31(固定块）.1.SLDPRT109.38K
47软件图标3 RP-4-4(辅助棒）.1.SLDPRT69.75K
48软件图标3 RP-4-51(导杆).1.SLDPRT49.71K
49软件图标3 RP-4-52(l连接块).1.SLDPRT93.21K
50软件图标3 RP-4-55(垫块).1.SLDPRT78.34K
51软件图标3 RP-4-56(M6螺钉).1.SLDPRT82.27K
52软件图标3 RP-4-58(导柱).1.SLDPRT40.11K
53软件图标3 RP-4-59(数显支架).1.SLDPRT230.0K
54软件图标3 RP-4-60(气缸固定块).1.SLDPRT119.54K
55软件图标3 RP-4-61(打头).1.SLDPRT119.39K
56软件图标3 RP-4-62(连接块).1.SLDPRT77.4K
57软件图标3 RP-4-63(位移传感器固定架).1.SLDPRT110.03K
58软件图标4 RP-4（推拉气缸组件）.1.SLDASM82.75K
59软件图标4 RP-4（数显组件）.1.SLDASM61.17K
60软件图标4 RP-4（气缸组件）.1.SLDASM80.21K
61软件图标3 RP-9-64(压块).1.SLDPRT85.38K
62软件图标4 RP-A(产品）.1.SLDASM51.79K
63软件图标4 电机转子压入机.SLDASM717.1K
