扭力机模型图设计
图纸描述

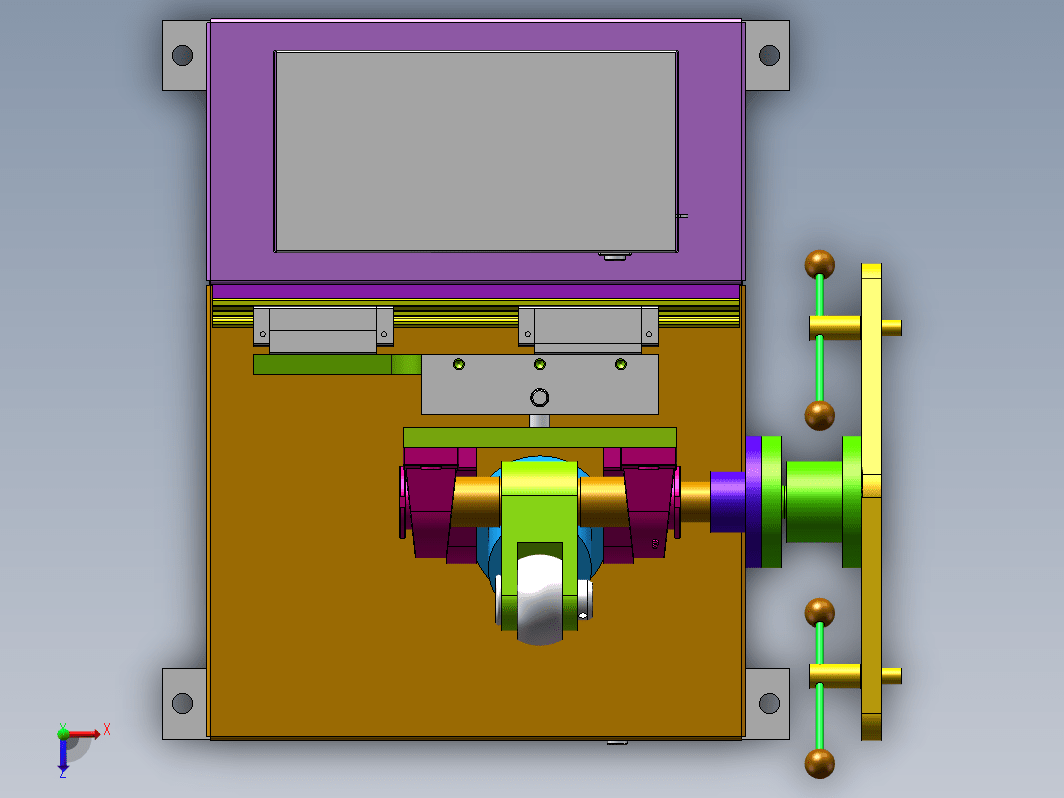

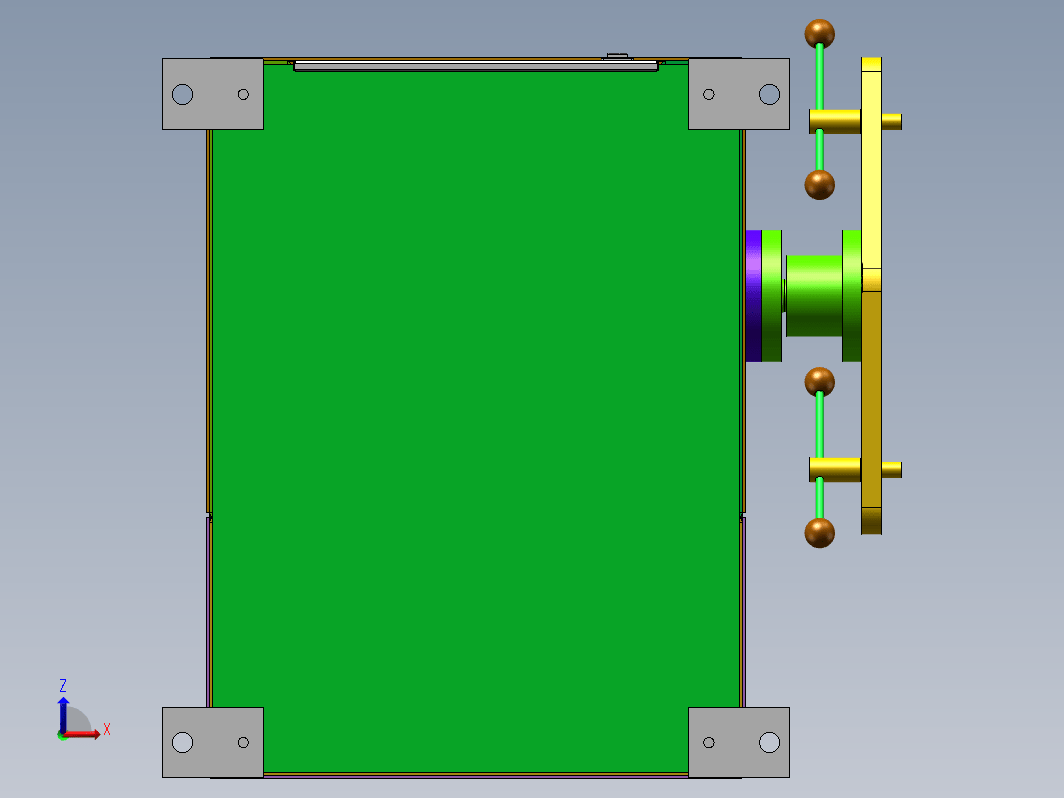

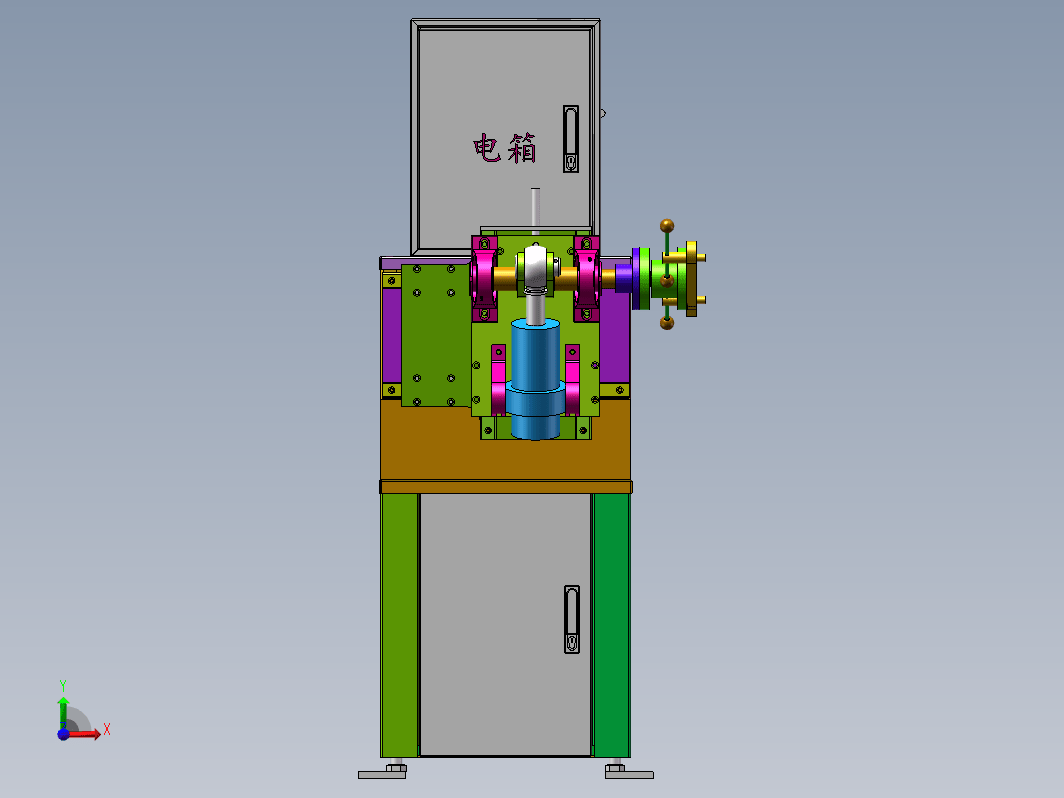

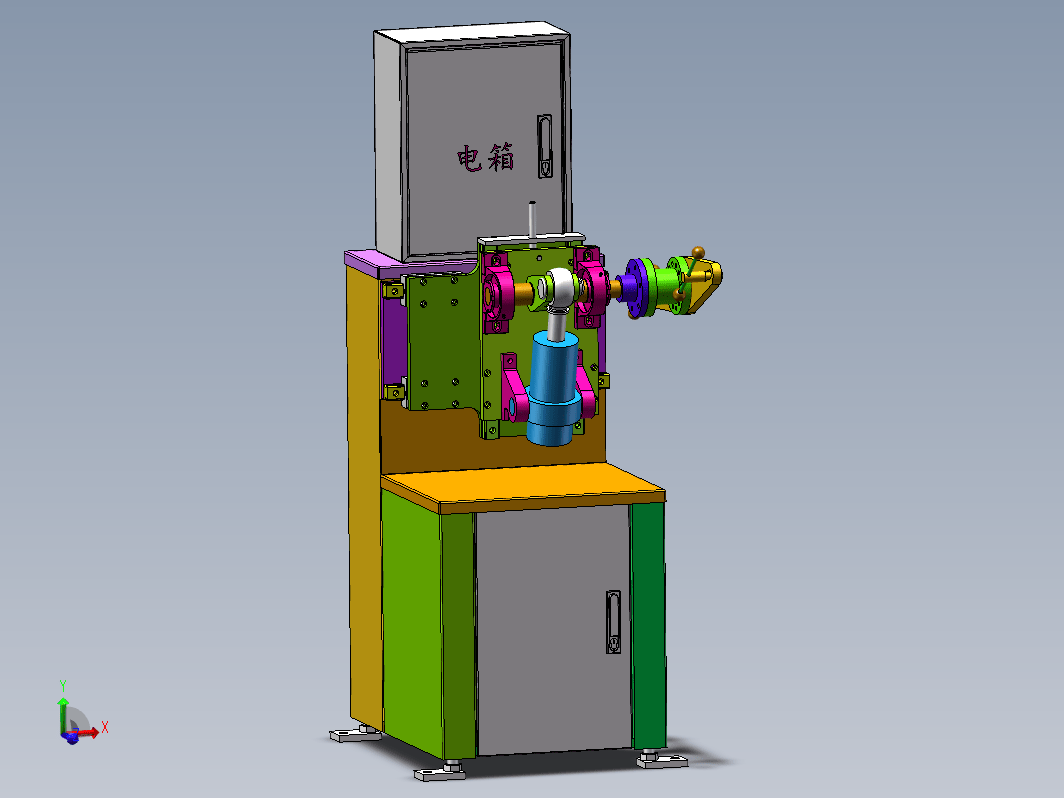

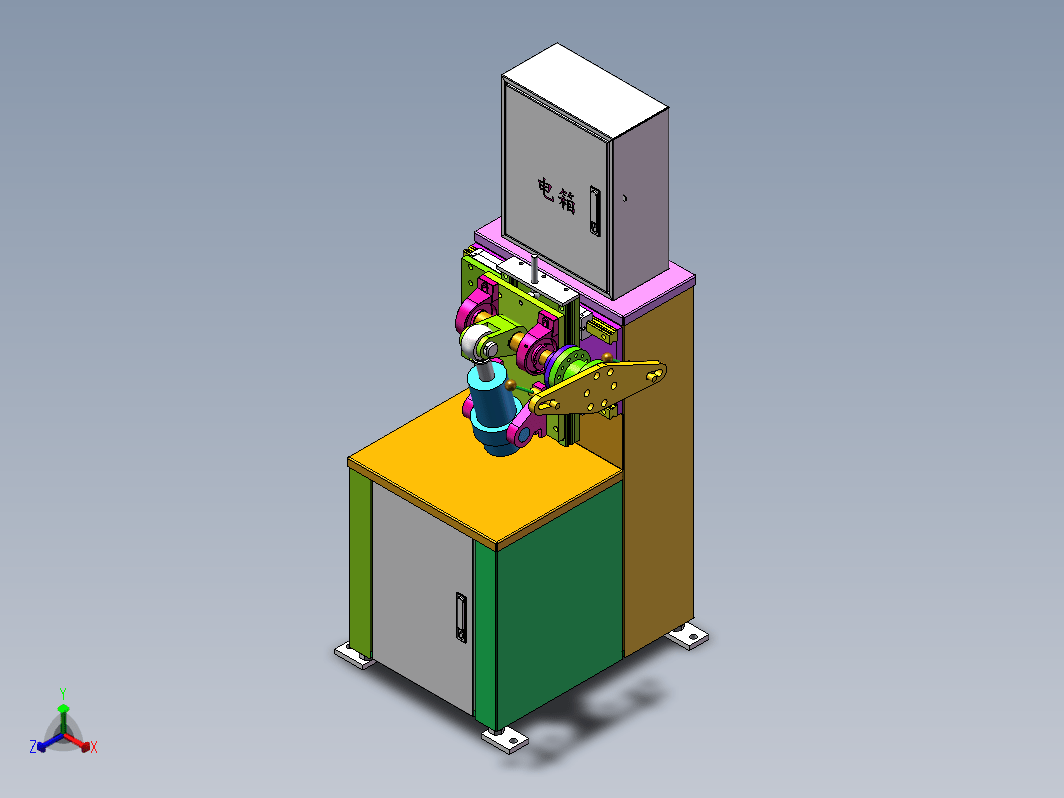

这是一款扭力机设计图，设计用于拧紧大型螺母的扭紧，图纸结构完整，零件可以直接出图加工。设备的结构组成及其原理：由方管焊接而成的机身架子、电气控制部分、扭转 轴、夹具工装和气缸组成。图纸格式为solidworks2018，欢迎下载使用。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
咕噜咕噜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  05-02.1.sldprt | 27.49K |
| 2 | 1型六角螺母_GB_FASTENER_NUT_SNAB1 M16-N.1.sldprt | 32.18K |
| 3 | circlips for shaft--type a large gb_GB_CONNECTING_PIECE_RING_RRA 12.1.sldprt | 31.42K |
| 4 | circlips for shaft--type a large gb_GB_CONNECTING_PIECE_RING_RRA 50.1.sldprt | 31.38K |
| 5 | GB_带立式座轴承_UKP_H型_UKP209_H2309_UKP209_H2309.1.sldprt | 444.59K |
| 6 | hexagon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M12X25-C.1.sldprt | 34.01K |
| 7 | hexagon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M8X16-C.1.sldprt | 34.27K |
| 8 | hexagon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M8X20-C.1.sldprt | 33.99K |
| 9 | HGH35_1.1.sldprt | 68.58K |
| 10 | HGR35_1_440.1.sldprt | 126.74K |
| 11 |  HSG01-80_40E-3610-63X230.1.sldasm | 31.2K |
| 12 | HSG01-80_40E-3610-63X230_001.1.sldprt | 68.24K |
| 13 | HSG01-80_40E-3610-63X230_002.1.sldprt | 26.92K |
| 14 | HSG01-80_40E-3610-63X230_003.1.sldprt | 33.2K |
| 15 | plain washers--product grade c gb_GB_FASTENER_WASHER_SMWC 10.1.sldprt | 26.88K |
| 16 | plain washers--product grade c gb_GB_FASTENER_WASHER_SMWC 12.1.sldprt | 26.23K |
| 17 | PPY门板装配.1.SLDPRT | 181.84K |
| 18 | STOPPER_SCREW_M5.1.1.1.1.1.sldprt | 46.6K |
| 19 | STOPPER_SCREW_M6.1.1.1.1.1.sldprt | 47.21K |
| 20 | VNED-001-1.sldprt | 61.09K |
| 21 | VNED-001-2.sldprt | 55.27K |
| 22 | VNED-001-3.sldprt | 96.56K |
| 23 | VNED-001-4.sldprt | 89.86K |
| 24 | VNED-001-5.sldprt | 53.34K |
| 25 | VNED-001-6.sldprt | 52.9K |
| 26 | VNED-001-7.sldasm | 32.16K |
| 27 | VNED-001.sldasm | 128.98K |
| 28 | VNED-002-1.sldprt | 84.63K |
| 29 | VNED-002-2.sldprt | 123.43K |
| 30 | VNED-002.sldasm | 137.88K |
| 31 | VNED-003-1.sldprt | 96.97K |
| 32 | VNED-003-2.sldprt | 110.3K |
| 33 | VNED-003-3.sldprt | 93.04K |
| 34 | VNED-003-4.sldprt | 155.93K |
| 35 | VNED-003-5.sldprt | 94.03K |
| 36 | VNED-003-6.sldprt | 80.36K |
| 37 | VNED-003-7.sldprt | 82.38K |
| 38 | VNED-003-8.sldprt | 28.56K |
| 39 | VNED-003-9.sldprt | 29.12K |
| 40 | VNED-003.sldasm | 615.68K |
| 41 | VNED-004-1.sldprt | 127.38K |
| 42 | VNED-004-2.sldprt | 29.23K |
| 43 | VNED-004.sldasm | 162.62K |
| 44 | VNED-005-1.sldprt | 100.79K |
| 45 | VNED-005-2.sldprt | 166.43K |
| 46 | VNED-005-3.sldprt | 57.13K |
| 47 | VNED-005.sldasm | 139.24K |
| 48 | 六角头螺栓_GB_FASTENER_BOLT_SB A M12X80-N.1.sldprt | 35.81K |
| 49 | 六角头螺栓全螺纹_GB_FASTENER_BOLT_STBAB A M10X20-N.1.sldprt | 37.08K |
| 50 | 六角头螺栓全螺纹_GB_FASTENER_BOLT_STBAB A M10X25-N.1.sldprt | 37.51K |
| 51 | 六角头螺栓全螺纹_GB_FASTENER_BOLT_STBAB A M12X40-N.1.sldprt | 36.65K |
| 52 | 六角头螺栓全螺纹_GB_FASTENER_BOLT_STBAB A M24X50-N.1.sldprt | 33.98K |
| 53 | 卡板.1.1.1.1.1.sldprt | 100.18K |
| 54 | 扣臂.1.1.1.1.1.sldprt | 79.92K |
| 55 | 扭力机模型图设计.sldasm | 2.06M |
| 56 | 普通平键_GB_CONNECTING_PIECE_KEYS_CSK 10X40.1.sldprt | 31.56K |
| 57 | 普通平键_GB_CONNECTING_PIECE_KEYS_CSK 14X63.1.sldprt | 31.8K |
| 58 | AWKM-058锁扣主体.1.1.1.sldprt | 144.45K |
| 59 | AWKM-059卡板.1.1.1.sldprt | 100.37K |
| 60 | AWKM-060扣臂.1.1.1.sldprt | 79.99K |
| 61 | AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt | 47.47K |
| 62 | AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt | 47.72K |
| 63 | AWKM-063锁扣支架.1.1.1.SLDPRT | 116.58K |
| 64 | BVGY-015-3-1.1.1.SLDPRT | 308.09K |
| 65 | BVGY-015-3-2.1.1.SLDPRT | 112.64K |
| 66 | BVGY-015-3-3.1.1.SLDPRT | 361.6K |
| 67 | BVGY-015-3-4.1.1.sldasm | 652.28K |
| 68 | VNED-006.SLDASM | 862.07K |
| 69 | 销轴 _GB_CONNECTING_PIECE_PIN_CPWH 40X90.1.sldprt | 33.94K |
| 70 | 锁扣主体.1.1.1.1.1.sldprt | 143.65K |
| 71 | 锁扣支架.1.1.1.1.1.SLDPRT | 115.97K |
| 72 | 门板装配.1.SLDASM | 499.31K |
| 73 | 门锁扣.1.1.1.1.1.sldasm | 647.16K |
