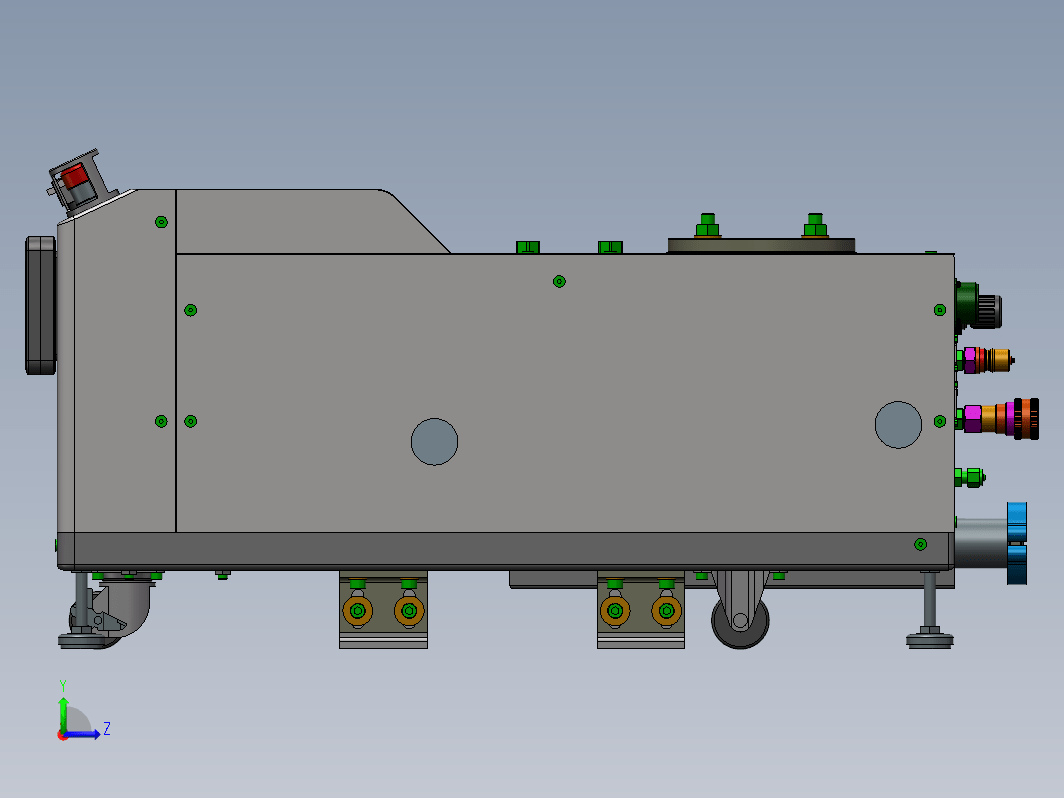

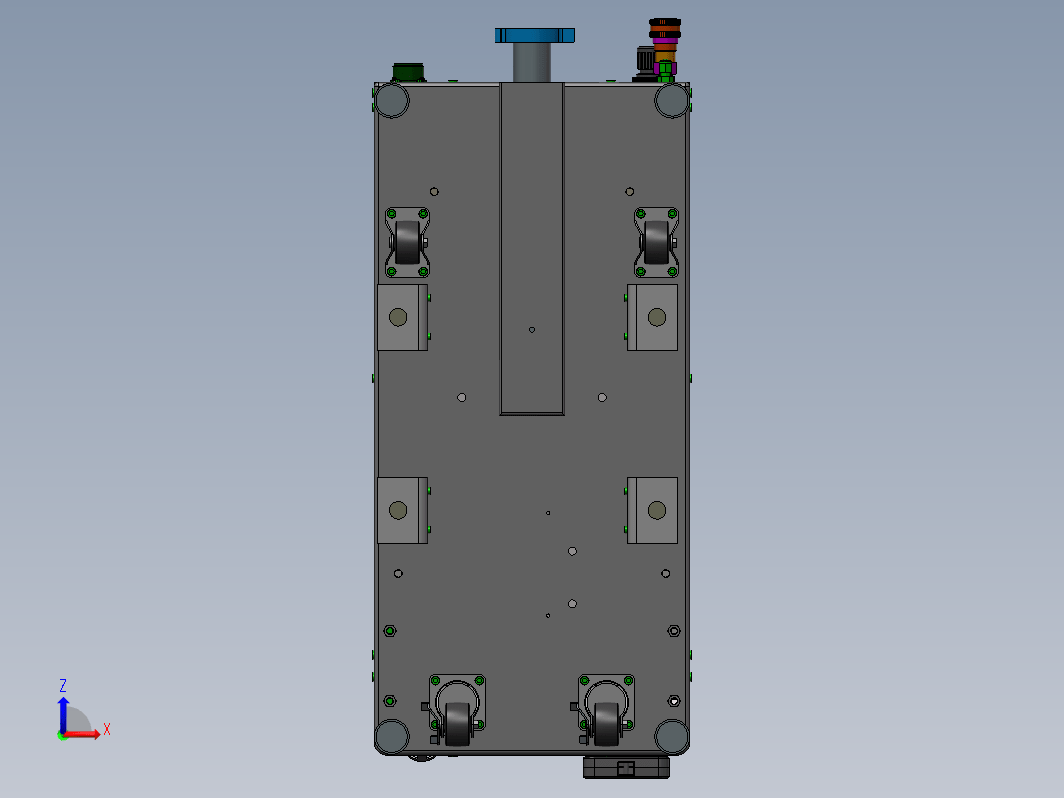

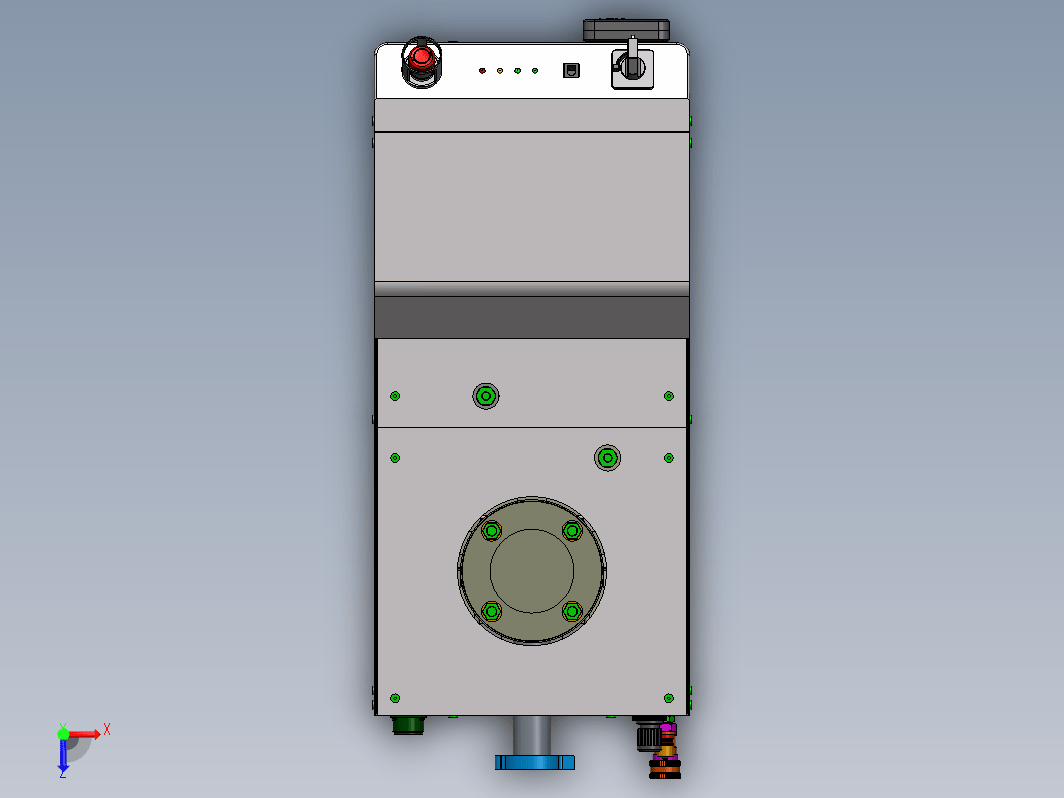

此模型为韩国LOT干泵，型号HD120，泵抽速120mm每h，安装接口DN63，尾排接口为KF40真空法兰，需接氮气与循环水，另附干泵尺寸，三维模型分享供方案使用，SolidWorks2018原文件。
LOT干泵HD120三维模型
图纸描述
此模型为韩国LOT干泵，型号HD120，泵抽速120mm每h，安装接口DN63，尾排接口为KF40真空法兰，需接氮气与循环水，另附干泵尺寸，三维模型分享供方案使用，SolidWorks2018原文件。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
期待转机
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  20013589_A_3-Bolt_ Stud _DIN 939Fo__ M12xL35_ Steel 8.8-zinc blue.sldprt | 19.71K |
| 2 | 20076154_A_2-__X2_C18C_X0__Washer_ Flat_ M8 10.33x25.4x4.75t _SB_.sldprt | 18.61K |
| 3 | 20076267_A_3-Regulator_ N2 5-100psig Small Size.sldprt | 169.84K |
| 4 | 20103119_A_4-Bolt_ Hex socket head cap _DIN 912__ M8xL16_ Steel 12.9-_zinc blue.sldprt | 22.98K |
| 5 | 20103120_A_4-Bolt_ Hex socket head cap _DIN 912__ M8xL20_ Steel 12.9-_zinc blue.sldprt | 22.59K |
| 6 | 20103121_A_4-Bolt_ Hex socket head cap _DIN 912__ M8xL25_ Steel 12.9-_zinc blue.sldprt | 22.13K |
| 7 | 21101115_A_3-Nut_ Hex _DIN 934__ M12_ Steel-zinc blue.sldprt | 25.17K |
| 8 | 22101106_A_2-__X2_C18C_X0__Washer_ Flat_ M8 15.6x8.3x1._6t.sldprt | 18.63K |
| 9 | 22101109_A_3-Washer_ Flat _DIN 125A__ M12_ Steel-zinc blue.sldprt | 19.59K |
| 10 | 23194407_A_3-Centering_ Manifold Exhaust_ KF40_ STN.sldprt | 20.77K |
| 11 | 23393301_B_1-Centering_ WH700 Adapter _LD1000P_ Outer_ NW63.sldprt | 18.25K |
| 12 | 36116120_A_4-Flange_ WS501 Blower Inlet_ NW63_ SS41C.sldprt | 23.74K |
| 13 | 43131240_A_3-Ring_ Retainer Manifold Exhaust_ KF40.sldprt | 19.4K |
| 14 | 72138121_A_3-__X2_C18C_X0__Standoff Set_ Main Cable.sldprt | 35.21K |
| 15 | 72322426_B_1-GUARD_PUSH-PULL OPERATOR.sldprt | 44.33K |
| 16 | 72477545_A_3-Sight Glass_ Side Panel_ 69.8x39.7_ Polycarbonate.sldprt | 22.65K |
| 17 | 7770026_A_2-Cap_ End_ NW40.sldprt | 19.73K |
| 18 | 7770039_A_3-__X2_C18C_X0__Nut_ Hex_ M5_ SUS __X2_C0ACC6A9_X0_X__.sldprt | 21.35K |
| 19 | 7770041_A_3-Washer_ EXT tooth lock _DIN 6797A__ M5_ SUS.sldprt | 41.83K |
| 20 | 7770043_A_5-Bolt_ Hex socket head cap with Special low head __BN 1206___ M6xL10_ Steel 10. | 21.4K |
| 21 | 7770045_A_4-Bolt_ Hex socket head cap _DIN 912__ M6xL10_ SUS.sldprt | 22.52K |
| 22 | 7770047_A_3-Bolt_ Flat countersunk head socket cap _DIN 7991__ M6xL10__ Steel 10.9-NiP.sld | 22.29K |
| 23 | 7770049_A_3-Washer_ Spring _DIN 127B__ M8_ SUS.sldprt | 20.97K |
| 24 | 7770056_A_6-Bolt_ Pan head___ 2Sems_ M3xL8_ Steel 4.8-zinc blue.sldprt | 39.69K |
| 25 | 7770097_A_4-Bolt_ Hex socket head cap with Special low head __BN 1206___ M6xL16_ Steel 10. | 22.68K |
| 26 | 7780054_A_4-Quick Connector_ Nipple_Female__ 3_8NPT.sldprt | 42.09K |
| 27 | 7780055_A_3-Quick Connector_ Coupler_Male__ 3_8NPT.sldprt | 395.87K |
| 28 | 7810123_A_3-O-Ring_ Exhaust Manifold_ ID40.64x5.33t_NW40__ S-Viton_Wh_ite_.sldprt | 21.91K |
| 29 | 7830002_B_3-Cover_ Inlet_ _X2_03A6_X0_163x3t_ Galvanized Steel Iron.sldprt | 20.65K |
| 30 | 7830005_A_2-Plug_ Fitting Double FERL_ 1_4.sldprt | 26.8K |
| 31 | 7843046_A_1-LED BOARD_ LD120L_ 140X140.sldprt | 134.39K |
| 32 | 7860078_A_3-Connector_ Bulkhead Male_ 1_4-NPT 3_8_ SUS316.sldprt | 48.75K |
| 33 | 7860088_A_2-Nut_ Regulator Panel Small Size_ Aluminium.sldprt | 134.1K |
| 34 | 7862030_A_2-Leveler_ HD120_ FJSN10-75.sldprt | 26.22K |
| 35 | 7862031_A_2-Caster_ HD120_600_1200 Front Revolving_ MISUMI.sldprt | 91.78K |
| 36 | 7862032_A_2-Caster_ HD120_600_1200 Rear Stationary_ MISUMI.sldprt | 56.91K |
| 37 | 7862038_1_2_A_1-FRONT FRAME HD120.sldprt | 184.95K |
| 38 | 7862108_D_1-Manifold_ HD120_ 402mm-NW40_ SUS304L.sldprt | 32.32K |
| 39 | 7862109_1_2_B_1-SUPPORT_ SIDE RIGHT_HD120_8 Cell.sldprt | 126.59K |
| 40 | 7862110_1_2_A_2-SUPPORT_ SIDE LEFT_HD120_8 Cell.sldprt | 126.69K |
| 41 | 7862111_B_3-Panel_ HD120 Top Front.sldprt | 62.39K |
| 42 | 7862112_1_2_A_3-Panel_ HD120 Side Left.sldprt | 30.53K |
| 43 | 7862113_1_2_C_1-Panel_ HD120 Side Right.sldprt | 30.75K |
| 44 | 7862118_D_1-Base_ HD120_ 3t_ SPCC.sldprt | 344.82K |
| 45 | 7863007_A_1-Keypad Assembly_ HD120.sldprt | 1.12M |
| 46 | 7863009_A_1-Main Switch_ML1_40A_660Vac_Black_GE_MZ35029_.sldprt | 163.17K |
| 47 | 7863013_B_1-EMO_Head__ZB4-BS44_Telemecanique.sldprt | 36.94K |
| 48 | 7863500_D_1-Cable_Power Connector To Main Switch_L_1150.sldprt | 93.54K |
| 49 | 7863620_HD120_A_1-Cable_Communication Cable_L_1100.sldprt | 104.24K |
| 50 | 7864001_C_2-Plate_ HD120 Main Cable Assy.sldprt | 85.29K |
| 51 | 7864004_1_2_A_3-Panel_ HD120 Rear.sldprt | 142.08K |
| 52 | 7864005_A_2-Connector_ Union Bulkhead Type_ Tube 1_4.sldprt | 34.7K |
| 53 | 7864007_1_2_B_1-Panel_ HD120 Front Elec Box.sldprt | 86.06K |
| 54 | 7864010_A_2-Panel_ HD120 Top Rear.sldprt | 24.67K |
| 55 | 7864011_A_2-Screw_ Male Support Skin_ M10xL12-M10xDP20_ S45C.sldprt | 23.82K |
| 56 | 8046012_A_2-O-Ring_ ID72.39x5.33t_AS-568-336__ Viton.sldprt | 22.68K |
| 57 | Bracket_ HD120 Seismic Kit Lower Ground_A_2.sldprt | 24.49K |
| 58 | Bracket_ HD120 Seismic Kit Upper_A_2.sldprt | 29.44K |
| 59 |  HD120_Outline_A.pdf | 572.19K |
| 60 |  HD120_Outline_A.SLDASM | 4.22M |
| 61 | N100022_A_2-Clamp_ End Gear Lock_ HLC-40A.sldprt | 35.68K |
| 62 | PH7860024_F_1-Rotor Housing_ HD120 Cold_ GC250.sldprt | 331.13K |
