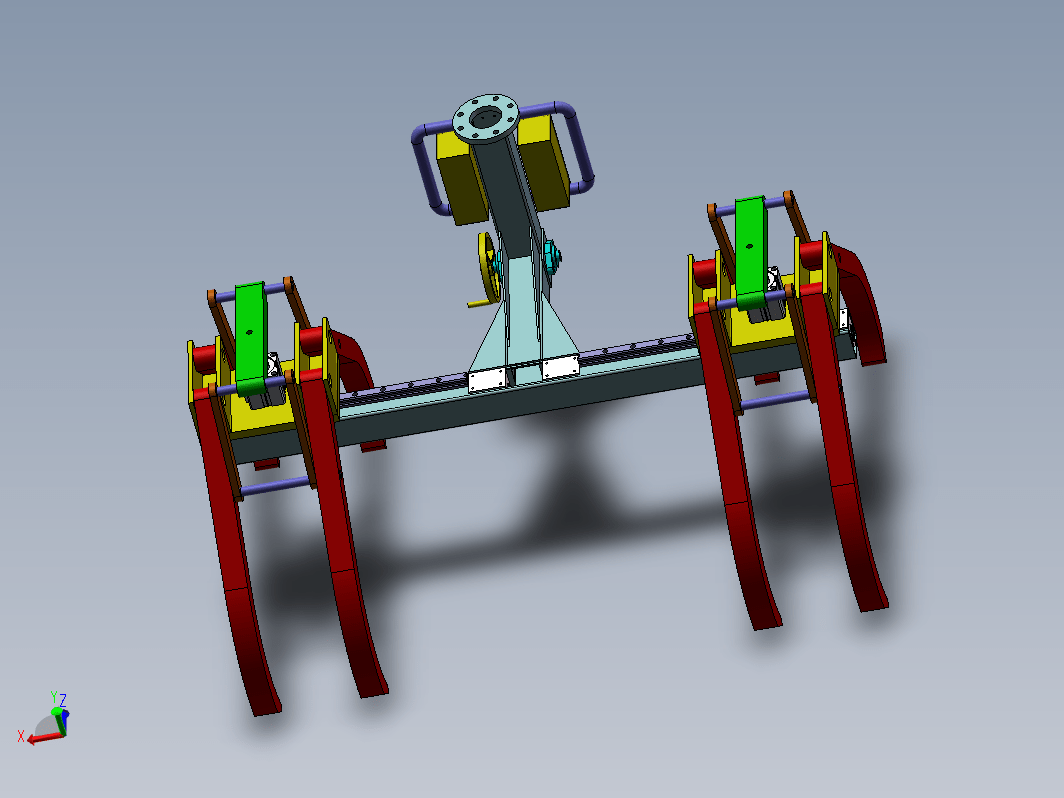

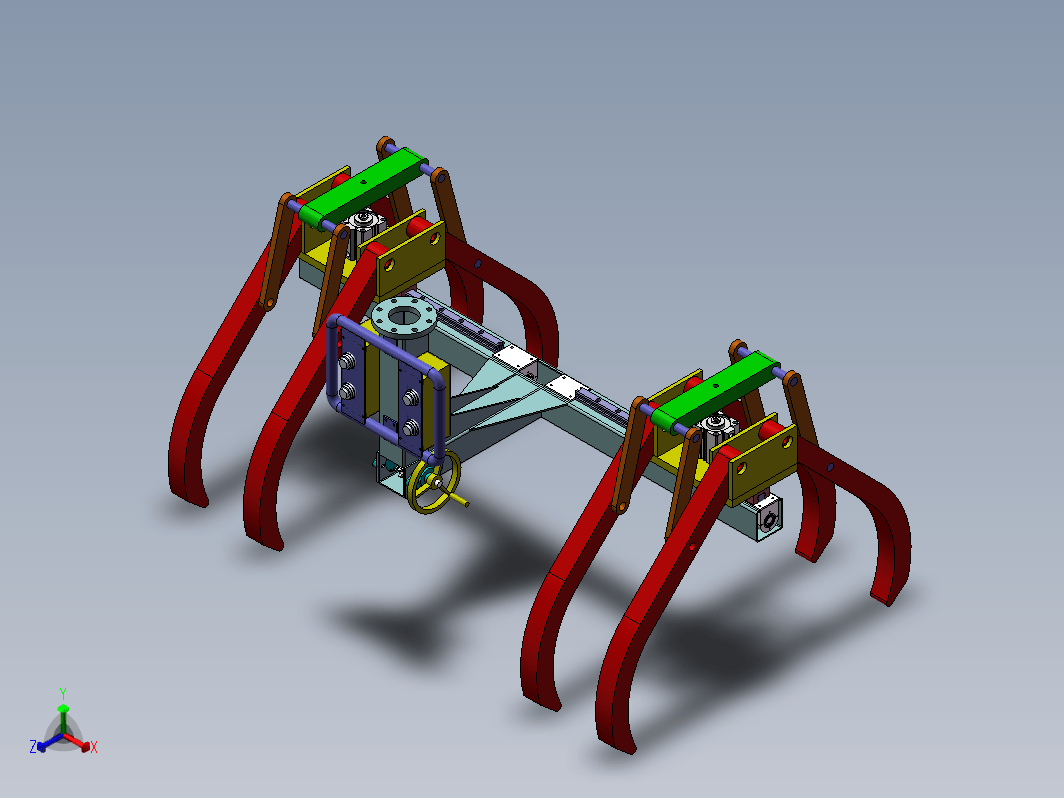

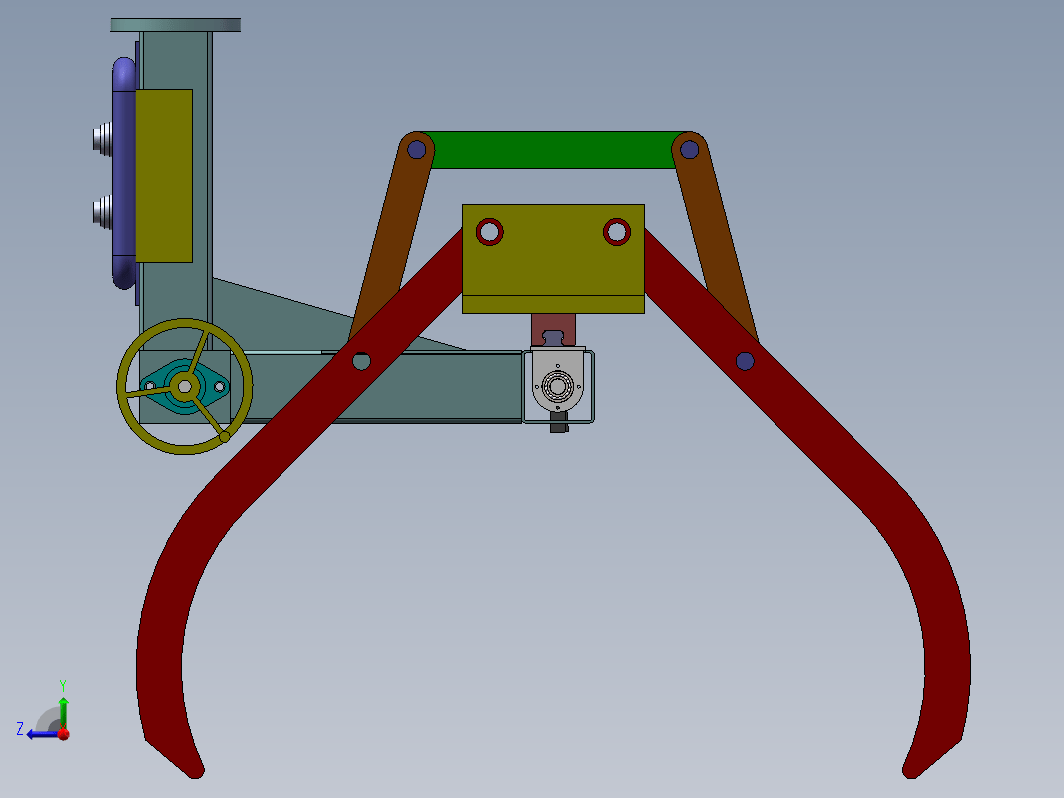

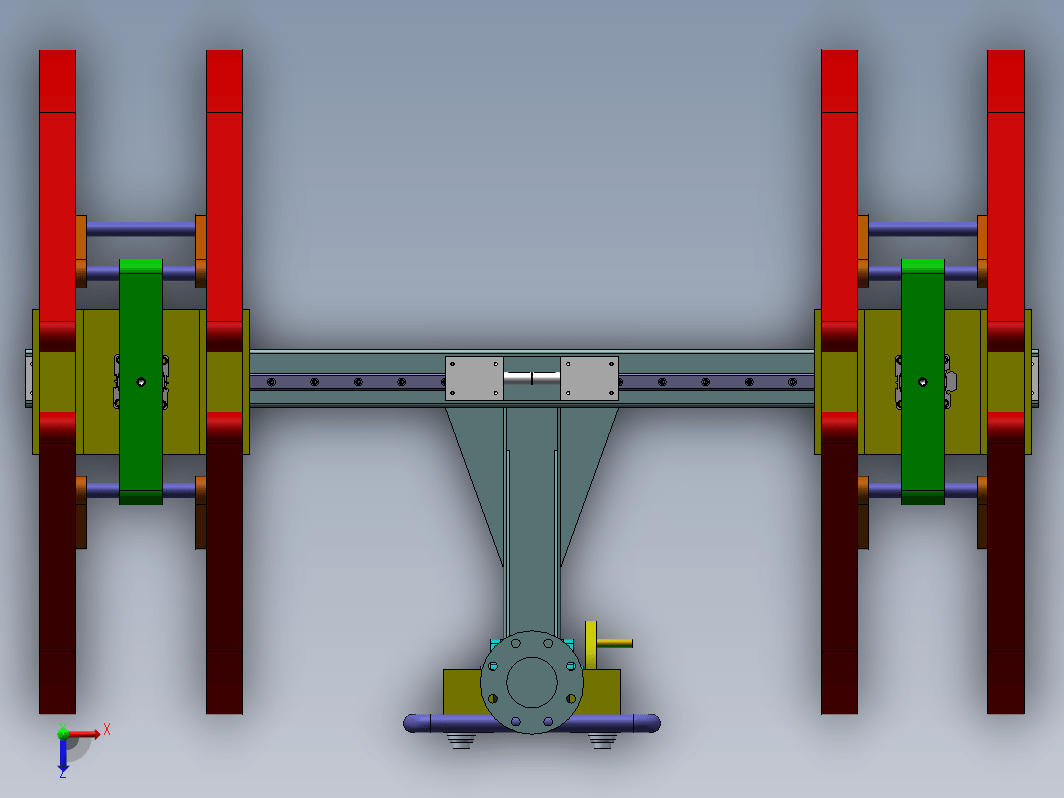

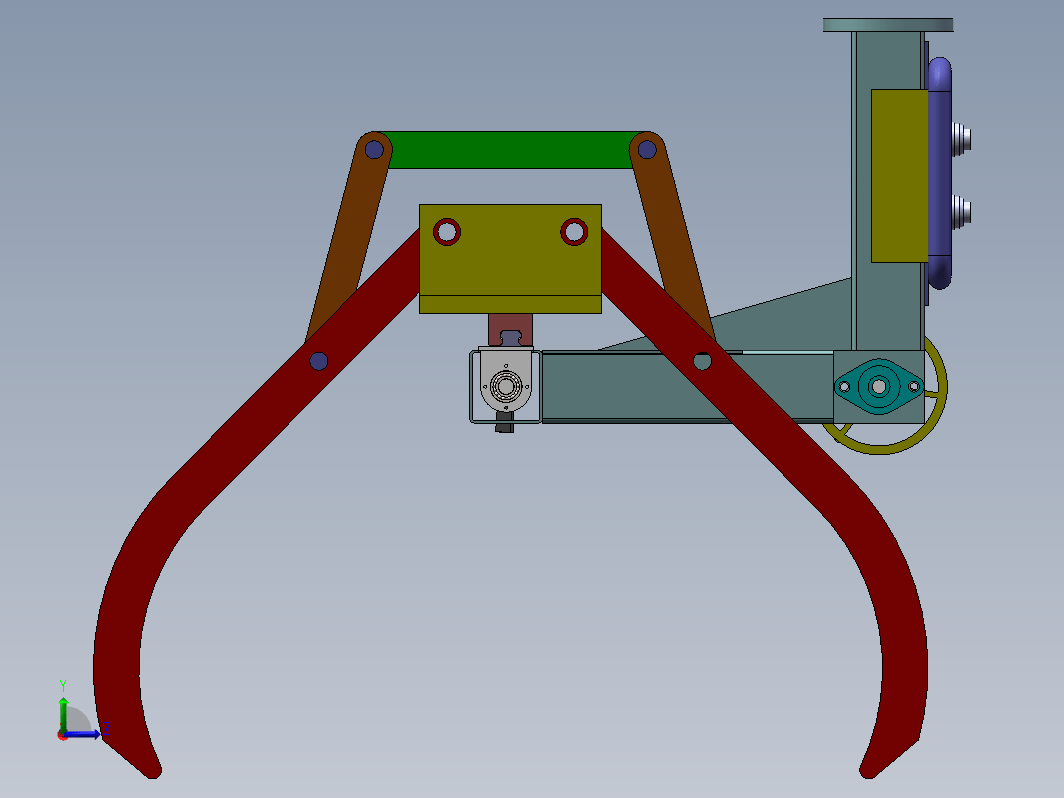

本设备是圆棒搬运夹具，利用两个63的气缸作为主动力，带动两边的连杆机构，夹取释放工件，节约成本，结构也很巧妙，是一个设计完全的设备，气压稳定在0.6MPA，可以夹具50公斤的工件。
圆棒夹具
图纸描述
本设备是圆棒搬运夹具，利用两个63的气缸作为主动力，带动两边的连杆机构，夹取释放工件，节约成本，结构也很巧妙，是一个设计完全的设备，气压稳定在0.6MPA，可以夹具50公斤的工件。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
一个丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  APLL4_01.sldprt | 110.91K |
| 2 | deep groove ball bearings gb.sldprt | 437.84K |
| 3 | HGH25CA.SLDPRT | 102.31K |
| 4 | HGH25CA滑块.SLDPRT | 68.32K |
| 5 |  SDA63.SLDASM | 330.35K |
| 6 |  SDA63.stp | 449.38K |
| 7 | short pitch roller chain wheel_s_iso.sldprt | 2.62M |
| 8 | ucflu202.SLDPRT | 60.5K |
| 9 | VM430-01-32R.SLDPRT | 53.12K |
| 10 | 丝杠轴承座.SLDPRT | 69.1K |
| 11 | 丝杠轴承座固定板.SLDPRT | 47.32K |
| 12 | 右旋丝杠.SLDPRT | 1.51M |
| 13 | 右旋螺母.SLDPRT | 243.87K |
| 14 | 垂臂.SLDPRT | 415.41K |
| 15 | 安装底板.SLDPRT | 108.05K |
| 16 | 左旋螺母.SLDPRT | 250.84K |
| 17 | 布卷.SLDPRT | 69.15K |
| 18 | 总装.SLDASM | 3.18M |
| 19 | 手轮.SLDPRT | 57.84K |
| 20 | 手轮轴.SLDPRT | 58.04K |
| 21 | 按钮盒盖.SLDPRT | 70.21K |
| 22 | 控制面板.SLDPRT | 142.25K |
| 23 | 爪子.SLDPRT | 63.16K |
| 24 | 短轴.SLDPRT | 59.23K |
| 25 | 订座.SLDPRT | 67.29K |
| 26 | 连扳.SLDPRT | 61.47K |
| 27 | 长轴.SLDPRT | 57.17K |
