全自动绕线机用圆线漆包线剥皮机在全自动绕线机的生产过程中，往往需要将线圈的引脚剥皮。此设备是在绕线过程中和绕线机同步剥皮，节省后续的人力物力成本。在设计时，有考虑到加工制造的简单化和低成本，另外，在必要的精度要求下，可以实现0.13mm-0.5mm的漆包圆铜线的自动剥皮。稳定，高效，成本低。

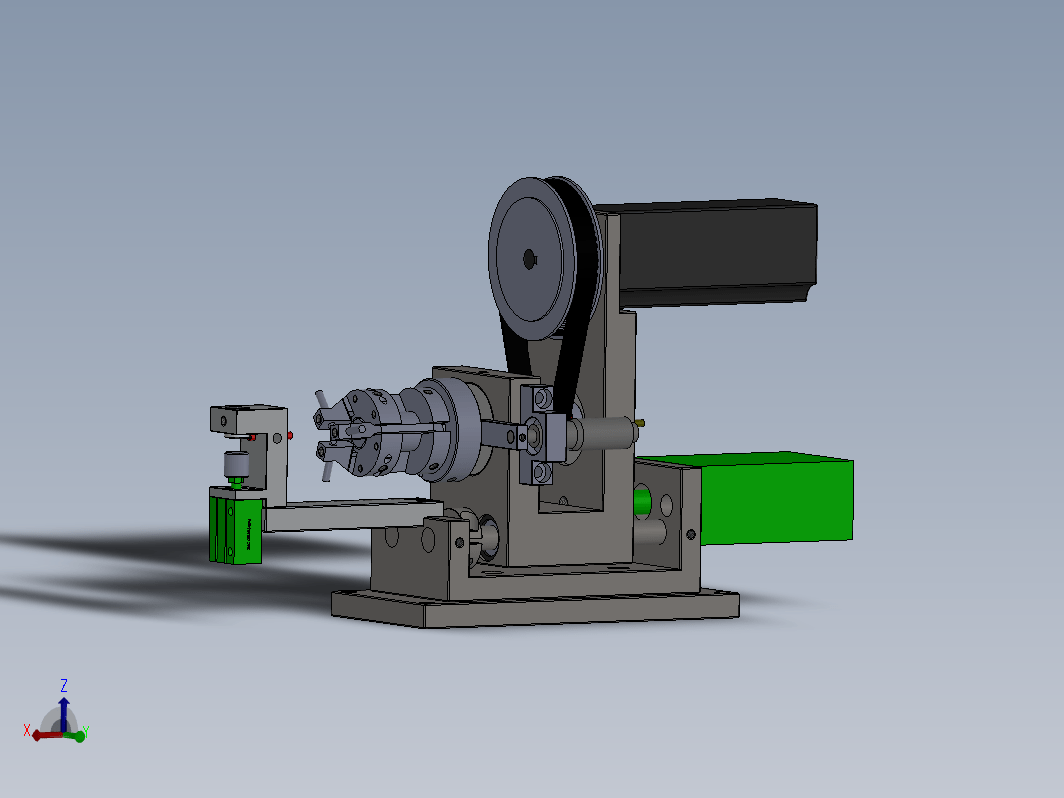

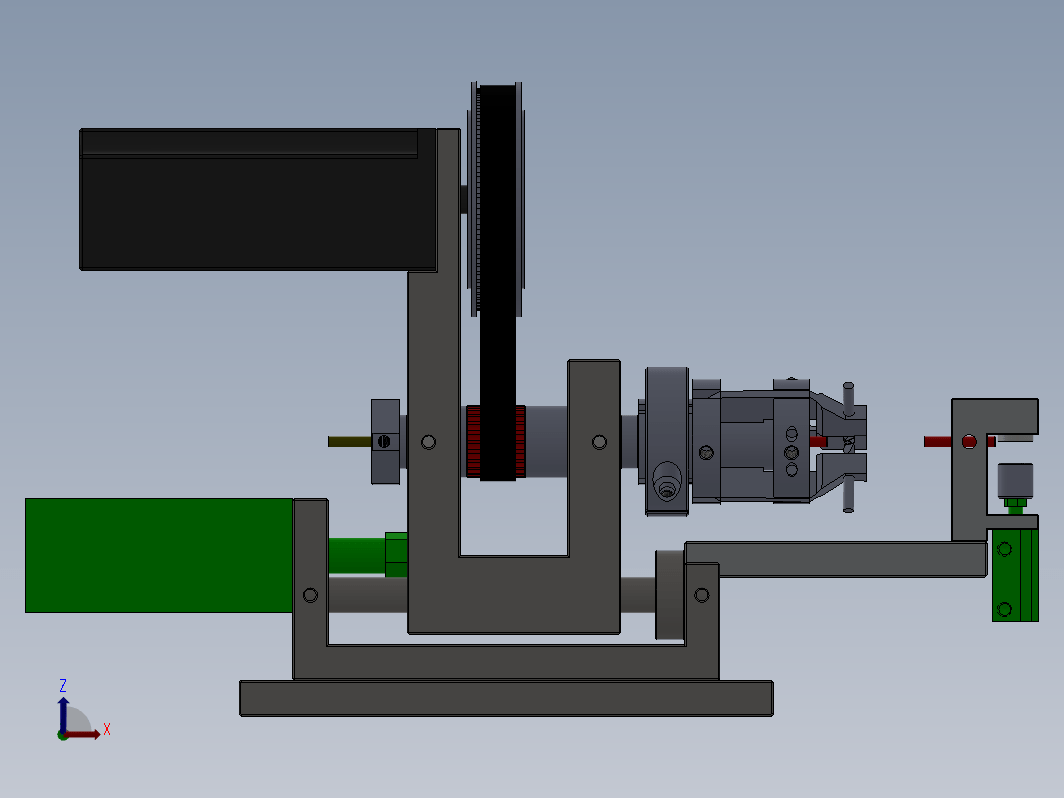

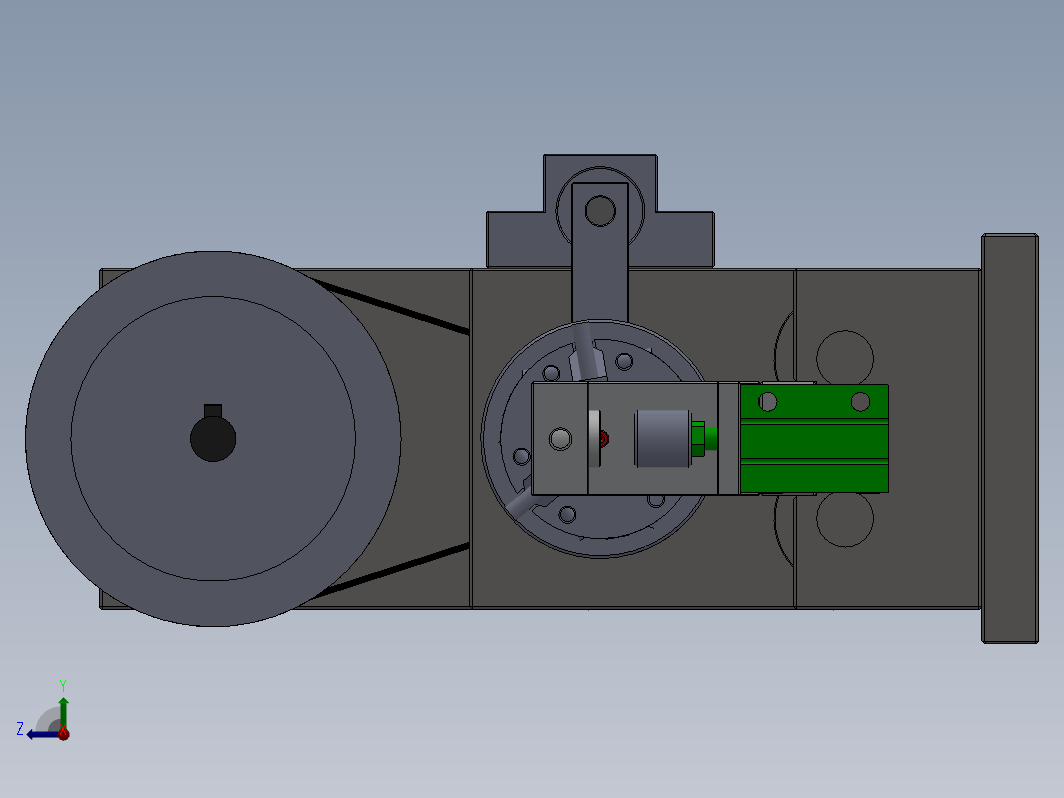

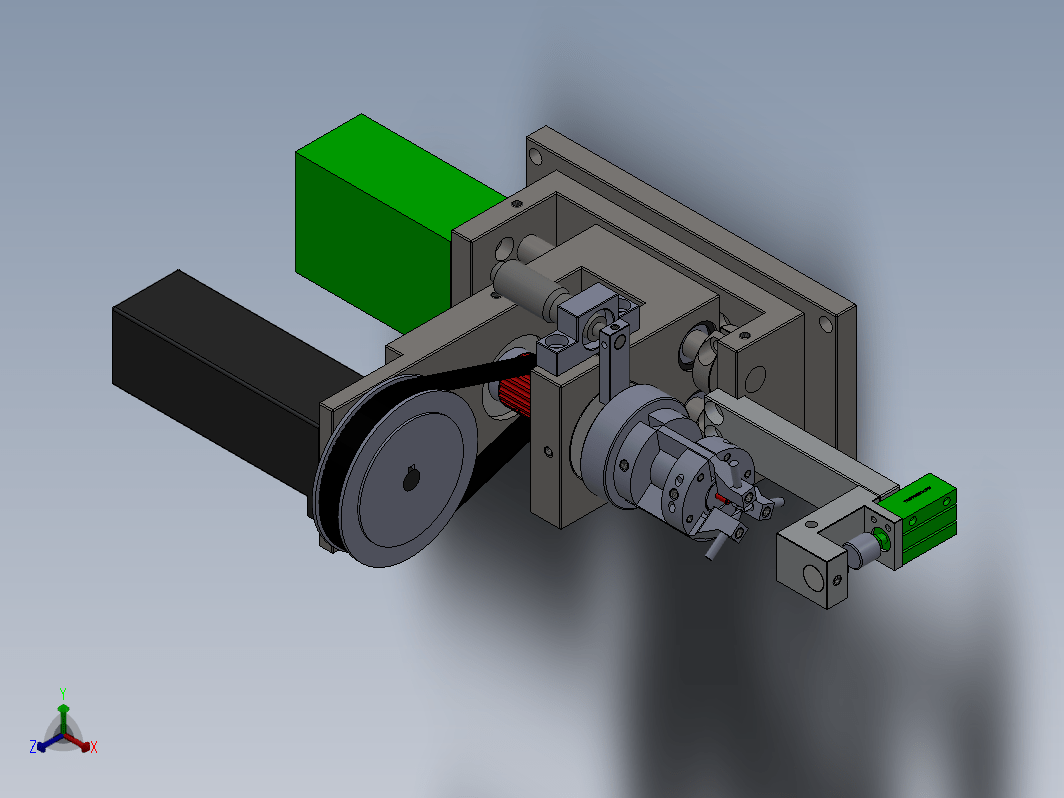

全自动绕线机用圆线漆包线剥皮机
图纸描述
全自动绕线机用圆线漆包线剥皮机在全自动绕线机的生产过程中，往往需要将线圈的引脚剥皮。此设备是在绕线过程中和绕线机同步剥皮，节省后续的人力物力成本。在设计时，有考虑到加工制造的简单化和低成本，另外，在必要的精度要求下，可以实现0.13mm-0.5mm的漆包圆铜线的自动剥皮。稳定，高效，成本低。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
一个丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  3mm铜管中空1mm.SLDPRT | 157.5K |
| 2 | SMC CDUJB6-8DM.SLDPRT | 632.5K |
| 3 | SMC CDUJB6-8DM轴.SLDPRT | 192.0K |
| 4 | 中达电机100W.SLDPRT | 722.5K |
| 5 | 亚德客气缸.SLDPRT | 498.0K |
| 6 | 内1外3厚1带挡圈轴承6件.SLDPRT | 121.0K |
| 7 | 刀杆调节环.SLDPRT | 238.0K |
| 8 | 刀架固定栓6件.SLDPRT | 116.0K |
| 9 | 剥皮位调整块2件.SLDPRT | 249.5K |
| 10 | 剥皮刀架3件.SLDPRT | 262.0K |
| 11 | 剥皮刀架固定栓3件.SLDPRT | 124.0K |
| 12 | 剥皮头.SLDPRT | 514.0K |
| 13 |  剥皮头装配体.SLDASM | 351.5K |
| 14 | 剥皮机同步轮键2件.SLDPRT | 126.5K |
| 15 | 30x30铝型材150长2件.SLDPRT | 287.5K |
| 16 | 30x30铝型材235长4件.SLDPRT | 270.5K |
| 17 | 30x30铝型材300长2件.SLDPRT | 264.5K |
| 18 | 30x30铝型材30长5件.SLDPRT | 260.5K |
| 19 | 剥皮机型材装配体.SLDASM | 341.0K |
| 20 | 剥皮机装配体3.SLDASM | 1.86M |
| 21 | 剥皮轴.SLDPRT | 409.0K |
| 22 | 剥皮轴挡片.SLDPRT | 255.5K |
| 23 | 千分尺.SLDPRT | 146.0K |
| 24 | 千分尺座.SLDPRT | 218.0K |
| 25 | 千分尺挡板.SLDPRT | 236.5K |
| 26 | 压线块.SLDPRT | 189.5K |
| 27 | 压线塑料棒.SLDPRT | 159.5K |
| 28 | 压线气缸底板.SLDPRT | 239.5K |
| 29 | 压线气缸座.SLDPRT | 445.5K |
| 30 | 压线气缸装配体.SLDASM | 195.0K |
| 31 | 同步带.SLDPRT | 115.0K |
| 32 | 大同步轮.SLDPRT | 519.0K |
| 33 | 小同步轮.SLDPRT | 365.0K |
| 34 | 后退气缸装配体.SLDASM | 140.0K |
| 35 | 气缸杆.SLDPRT | 420.0K |
| 36 | 滑台基板.SLDPRT | 255.5K |
| 37 | 滑台座.SLDPRT | 674.0K |
| 38 | 滑台杆2件.SLDPRT | 135.0K |
| 39 | 直线轴承2件.SLDPRT | 1.0M |
| 40 | 直线轴承卡簧4件.SLDPRT | 115.5K |
| 41 | 直线轴承座2件.SLDPRT | 650.5K |
| 42 | 线嘴2件.SLDPRT | 182.5K |
| 43 | 轴承.SLDPRT | 457.0K |
| 44 | 轴承挡片.SLDPRT | 162.5K |
| 45 | 轴承挡片2.SLDPRT | 155.5K |
| 46 | 金刚石刀头3件.SLDPRT | 241.0K |
